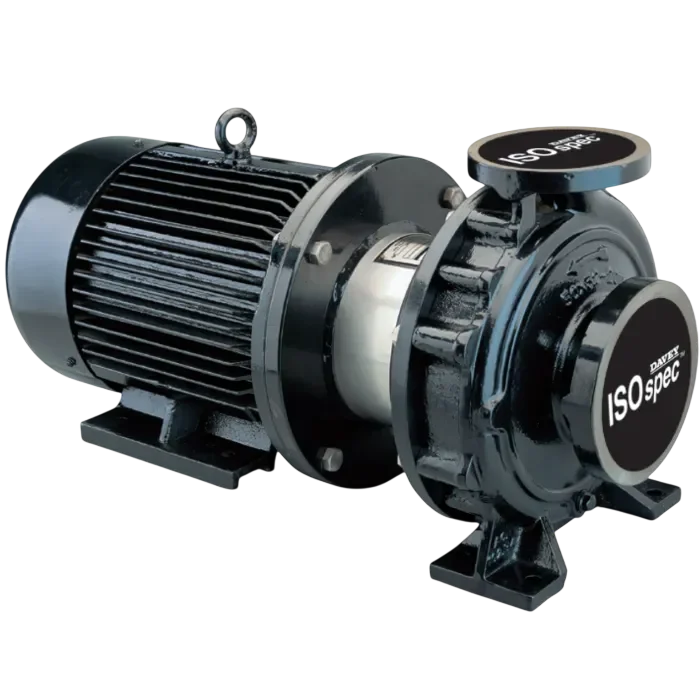

Pam Sedutan Hujung Davey CM
Ciri-ciri utama:
- Jenis sistem tekanan automatik standard.
- Sesuai untuk bekalan air, industri, alam sekitar, perkhidmatan bangunan dan pengepaman cecair.
– Untuk pengairan komersial, stesen penggalak (booster), bekalan air perbandaran, pengairan banjir, pemindahan umum, pemindahan menara penyejuk, sistem penyejukan, air pancut komersial, pemulihan kondensat, pencucian industri tenusu, aplikasi perlombongan dan kuari, penyental asap (fume scrubber) untuk kawalan bau, pemindahan dan penapisan rawatan air, peredaran air di pusat akuatik berskala besar, penapisan backwash di kolam komersial, ciri air (water features), pemanasan komersial, sistem penyaman udara, peningkatan tekanan bangunan komersial serta aplikasi perkhidmatan kebakaran. - 12 bulan waranti untuk pam & motor.
- Tekanan tetap untuk setiap penggunaan.
- Pemasangan mudah dan terus terang.
Pengelasan:
Gambaran Keseluruhan Pam Sedutan Hujung Davey CM
Pam motor siri CM jenis pam sedutan hujung ISO ialah pam empar berprestasi tinggi yang direka untuk pengendalian air dalam sektor industri dan perkhidmatan bangunan. Ia dibekalkan sebagai satu set lengkap yang menggabungkan motor dan pam, sedia untuk pemasangan terus dalam paip industri, sistem bekalan air, rangkaian pengairan dan sistem peredaran air perbandaran. Direka mengikut piawaian dimensi ISO, siri CM memberikan prestasi hidraulik yang konsisten serta membolehkan keserasian dengan sistem pam piawai ISO yang lain.
Pam ini direka untuk mengendalikan cecair bersih, berkelikatan rendah dan tidak mudah terbakar, menjadikannya sesuai untuk aplikasi seperti pemindahan air industri, sistem gelung penyejuk (chiller loop), kolam renang komersial, sistem peredaran makmal serta pengangkutan bendalir secara umum di kemudahan industri dan komersial. Pam CM menawarkan operasi yang boleh dipercayai dalam persekitaran operasi berterusan, di mana aliran yang stabil, tekanan yang konsisten dan integriti mekanikal adalah kritikal.
Variasi Pam Sedutan Hujung Davey CM
Model CM dibezakan melalui penetapan siri ISO, yang menunjukkan:
- Konfigurasi motor (unit pam dengan motor bersepadu)
- Saiz flange sedutan dan pelepasan

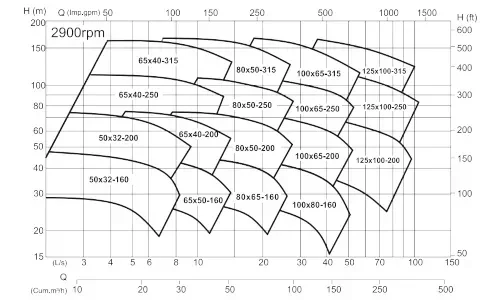

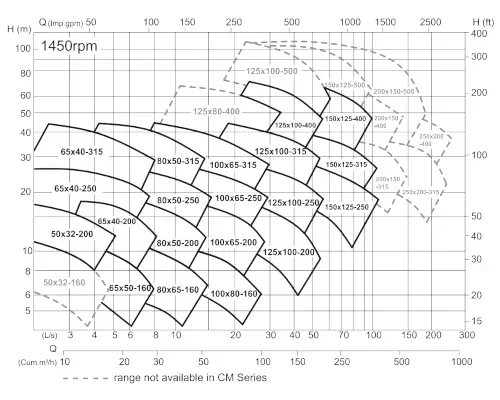

- Diameter impeller dan titik tugas hidraulik
- Bahan pembinaan (pilihan besi tuang, gangsa atau keluli tahan karat)
Unit CM jenis close-coupled dibekalkan sebagai set lengkap pam dan motor, manakala unit jenis rangka (frame-mounted) kurang biasa tetapi membolehkan penggunaan motor yang lebih besar serta integrasi sistem tersuai. Kod-kod ini membolehkan jurutera mengenal pasti dengan cepat keupayaan prestasi pam serta keserasiannya dengan sistem paip sedia ada.
Variasi Pam Sedutan Hujung Davey CM
Sistem pengenalpastian ini memastikan pam sepadan dengan keperluan prestasi hidraulik dan keperluan pemasangan.
Ia juga memudahkan pemilihan alat ganti, penyelenggaraan dan dokumentasi sistem.
Variasi Pam Sedutan Hujung Davey CM

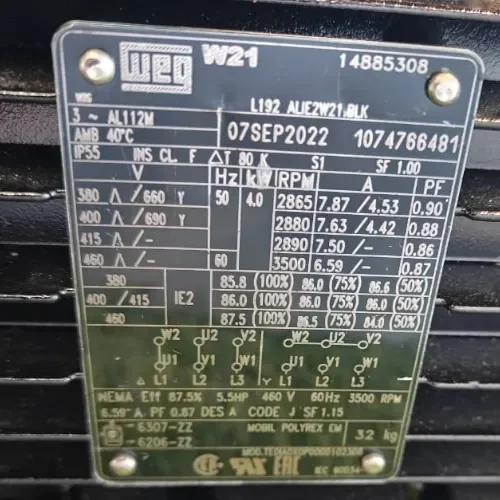

Siri CM dihasilkan mengikut pematuhan piawaian dimensi ISO.
Komponen elektrik dan pembinaan mekanikalnya memenuhi piawaian keselamatan dan kualiti industri bagi memastikan kebolehpercayaan dalam operasi berterusan.
Pematuhan terhadap ISO memastikan pam ini boleh dipasang sebagai sebahagian daripada sistem kejuruteraan yang lebih besar dengan keyakinan terhadap prestasi, keselamatan dan kebolehtukaran komponen.
Variasi Pam Sedutan Hujung Davey CM

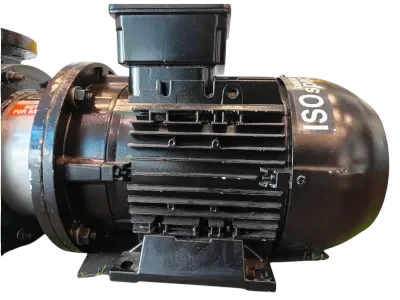

Siri CM digerakkan oleh motor elektrik TEFC (Totally Enclosed Fan Cooled) bersepadu, yang direka untuk memberikan operasi yang boleh dipercayai dan berterusan dalam sistem pengendalian serta peredaran air industri.
Motor ini dipasang terus pada pam melalui perumah penyesuai piawaian IEC yang kukuh, bagi memastikan penjajaran yang tepat serta mengurangkan getaran. Ia biasanya dinilai untuk bekalan tiga fasa 380 atau 415 V, 50 Hz, dengan arus beban penuh dan kuasa yang dipadankan dengan keperluan hidraulik pam.
Motor ini mempunyai perlindungan IP55 terhadap habuk dan kelembapan, penebatan Kelas F, serta kenaikan suhu Kelas B, yang memberikan ketahanan dalam persekitaran industri yang mencabar. Reka bentuknya membolehkan penyelenggaraan yang mudah dan memastikan kebolehpercayaan operasi jangka panjang apabila disepadukan dalam sistem paip, stesen pam atau gelung peredaran HVAC.
Perumah Penyesuai Motor (Motor Adaptor Housing)
Perumah penyesuai motor menghubungkan perumah pam dengan motor bersepadu.
Ia memberikan sokongan struktur, memastikan penjajaran yang tepat antara motor dan aci pam, serta membolehkan pemasangan rangka motor piawai IEC.
Reka bentuk ini memastikan operasi tanpa getaran dan prestasi mekanikal yang boleh dipercayai sepanjang jangka hayat pam.

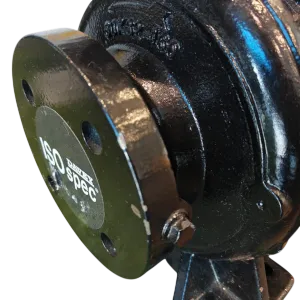

Sedutan Salur Masuk
Salur masuk pam direka untuk menghasilkan aliran yang lancar dan berlapis (laminar) ke dalam impeller, sekali gus meminimumkan turbulens dan mengurangkan risiko kavitasi.
Dimensi flange sedutan mematuhi piawaian ISO, dan reka bentuk paip yang betul adalah penting bagi mengekalkan Net Positive Suction Head (NPSHr) serta memaksimumkan kecekapan hidraulik.

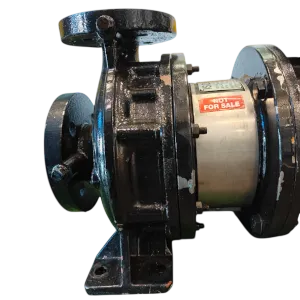

Volut
Volut berfungsi sebagai ruang penukaran tenaga hidraulik dalam sistem pam empar.
Bendalir yang keluar dari impeller mempunyai tenaga kinetik yang tinggi akibat pergerakan putaran dan tindakan sentrifugal.
Geometri spiral volute yang semakin melebar melambatkan aliran secara terkawal, menukarkan tenaga halaju (velocity head) kepada tenaga tekanan (pressure head).
Walau bagaimanapun, pada keadaan aliran off-design, pengagihan tekanan yang tidak sekata dalam satu volute boleh menghasilkan daya radial pada aci, yang berpotensi menjejaskan hayat galas dan kestabilan mekanikal.
Untuk mengurangkan ketidakseimbangan hidraulik ini, reka bentuk double-volute sering digunakan pada pam berkapasiti lebih tinggi.
Pendesak (Impeller) Dan Penyebar (Diffuser)
Siri CM menggunakan impeller tertutup, biasanya diperbuat daripada gangsa, yang memberikan kecekapan tinggi untuk pemindahan air bersih dan cecair industri.
Impeller tertutup menghasilkan tekanan yang stabil, mengurangkan kerugian hidraulik, dan membolehkan penalaan impeller (trimming) yang lebih tepat untuk mencapai prestasi aliran dan kepala (head) yang dikehendaki.
Reka Bentuk Back Pull-Out
Reka bentuk back pull-out membolehkan pemasangan berputar termasuk impeller dikeluarkan tanpa mengganggu sambungan sedutan atau pelepasan.
Ciri ini memudahkan penyelenggaraan, mengurangkan masa henti sistem, dan membolehkan pemeriksaan, pembaikan atau penggantian dilakukan dengan lebih cekap.
Plat Belakang Dan Materai Mekanikal
The backplate houses the mechanical seal, which prevents fluid leakage along the shaft while maintaining internal pressure.
The CM series uses a single mechanical seal, typically carbon vs ceramic, with optional material upgrades for higher temperature or aggressive fluid applications.
The back pull-out design allows maintenance of the rotating assembly without disconnecting suction or discharge piping.
Cincin-O Dan Spacer
O-ring digunakan untuk menutup sambungan perumah pam dan perumah meterai mekanikal bagi mengelakkan kebocoran bendalir.
Spacer digunakan untuk mengekalkan jarak impeller yang tepat dan penjajaran aci, memastikan kecekapan hidraulik dan kebolehpercayaan mekanikal.
Komponen-komponen ini adalah penting untuk operasi pam yang selamat dan stabil.
Had Operasi
| Had Operasi | Siri CM |
| Aliran maksimum | 375m3 /hr |
| Jumlah kepala maksimum | 160m |
| Suhu cecair* | -15 to 140°C |
| Tekanan operasi (Selongsong) | 16 Bar |
* Dengan pengedap suhu tinggi pilihan.
Bahan Pembinaan
| Materials of Construction | |||
| Badan | Pendesak | Aci | |
| Akhiran B | Besi tuang | Gangsa | Keluli tahan karat 316 |
| Akhiran J | Besi tuang | Keluli tahan karat 316 | Keluli tahan karat 316 |
| Akhiran JJ | Keluli tahan karat 316 | Keluli tahan karat 316 | Keluli tahan karat 316 |
Bahan Pembinaan
