Pam Air Inverter Davey EvoDrive
Ciri-ciri utama:
- Jenis pam inverter (pemacu frekuensi pemboleh ubah).
- Sesuai untuk perumahan yang lebih besar (3-7 kepala pancuran dengan 5-10 paip).
- Untuk mandi, paip air & kegunaan taman.
- Waranti 24 bulan untuk pam, motor & pengawal.
(24 + 6 bulan tambahan dengan skim e-Waranti) - Tetapan tekanan boleh laras berdasarkan penggunaan.
- Pam air yang menjimatkan tenaga (air & elektrik) melebihi 50%.
- Mudah diintegrasikan dengan tangki atas tanah, takungan bawah tanah, serta sambungan bekalan air perbandaran.
Pengelasan:

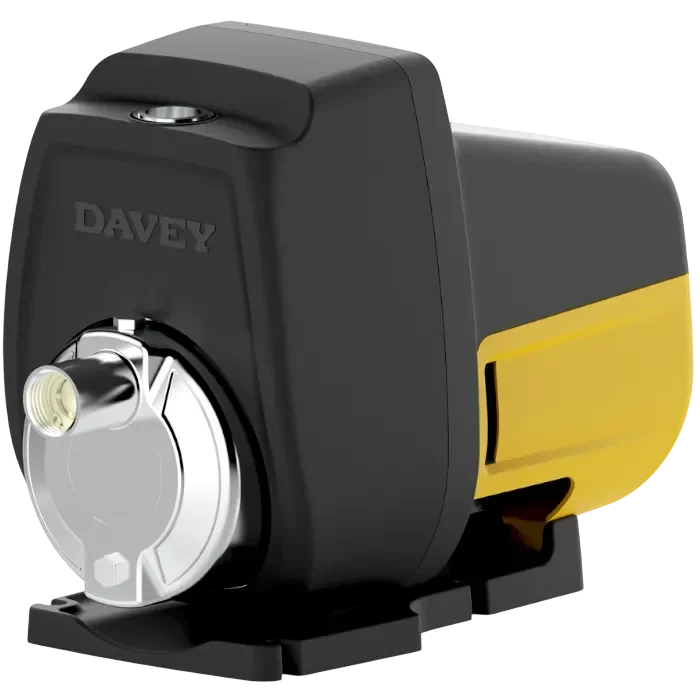

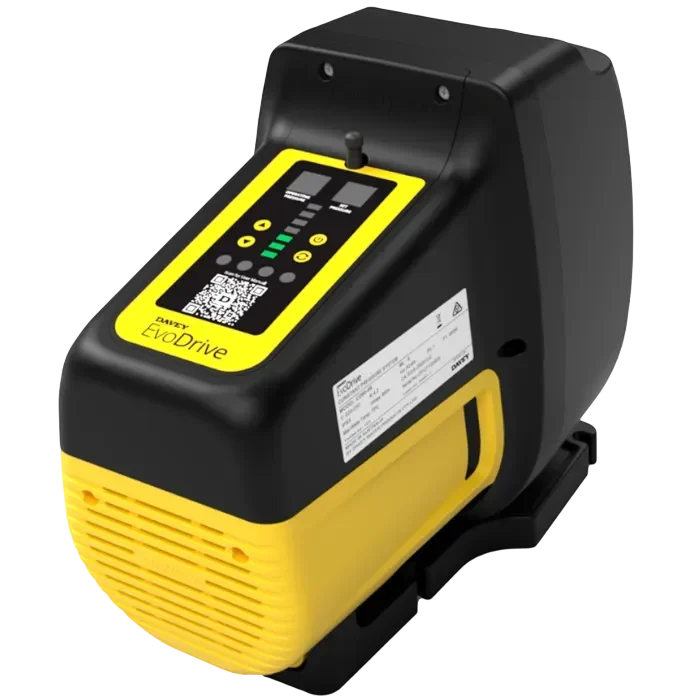

Gambaran Keseluruhan Pam Air Inverter Davey EvoDrive
Pam tekanan malar pintar EvoDrive oleh Davey direka untuk aplikasi kediaman bersaiz sederhana dalam bangunan perumahan seperti rumah teres, rumah berkembar (semi-D), dan struktur perumahan persendirian yang lain. Dalam persekitaran rumah tipikal—yang dibina daripada kayu, batu-bata dan konkrit bertetulang—pam ini menyokong penggunaan air harian di bilik mandi, dapur, ruang tamu, bilik tidur, serta kawasan luar seperti halaman belakang dan halaman hadapan. Dengan membekalkan aliran air yang stabil ke sistem paip rumah, pam ini meningkatkan keselesaan gaya hidup harian sambil menyokong matlamat penjimatan tenaga dan amalan kejuruteraan mampan yang membantu mengurangkan pelepasan karbon jangka panjang di kawasan kediaman.
Kaedah Pengenalan
Pengenalpastian produk dilakukan melalui penetapan model ED60-09, tanda pengeluar, rujukan pematuhan elektrik, serta spesifikasi dimensi yang berkaitan.
Secara keseluruhannya, ED60-09 merujuk kepada model khusus dalam rangkaian EvoDrive yang dioptimumkan untuk kegunaan isi rumah bersaiz sederhana atau aplikasi komersial ringan.
Di rantau Timur Tengah dan Asia, model EvoDrive biasanya mempunyai kod huruf “G” yang ditambahkan pada hujung nombor model atau siri. Huruf “G” ini digunakan untuk menunjukkan konfigurasi kepala palam (plug head) yang berbeza, yang direka bagi memenuhi standard sambungan elektrik dan keperluan pasaran di rantau tersebut.
Lampiran
Tangki Tekanan Bersepadu
Pam EvoDrive dibekalkan dengan tangki tekanan bersepadu yang memainkan peranan penting dalam mengekalkan tekanan air yang stabil di seluruh sistem paip kediaman.
Dibina menggunakan keluli serta komponen getah butil dan nilon berisi kaca (glass-filled nylon), tangki ini menyerap turun naik tekanan yang berlaku akibat perubahan permintaan air di bilik mandi, dapur dan sistem pengairan.
Ciri ini membantu mengurangkan kekerapan kitaran hidup-mati (start-stop) pam, sekali gus meningkatkan kecekapan tenaga dan memanjangkan jangka hayat motor serta komponen hidraulik.
Tangki ini dilengkapi dengan injap Schrader dan dipra-cas pada tekanan 180–200 kPa (1.8–2 bar), bagi memastikan tindak balas tekanan yang optimum untuk aplikasi bekalan air kediaman.

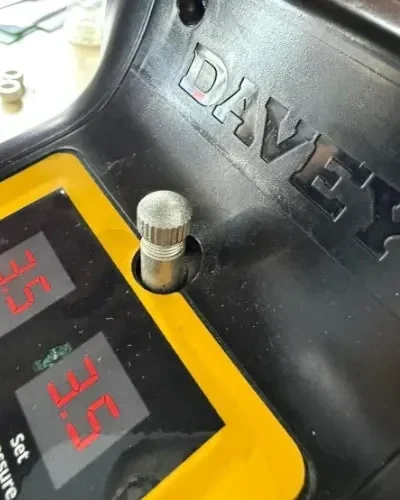

Injap Schrader
Injap Schrader ialah sejenis injap udara yang digunakan untuk mengawal tekanan dan proses pengisian udara pada tangki tekanan pam air inverter EvoDrive.
Injap ini merupakan jenis injap yang paling biasa digunakan dan boleh ditemui pada kebanyakan tayar kereta, banyak jenis tayar basikal, serta sistem penyaman udara. Ia juga merupakan jenis injap yang sama digunakan bersama pam angin di stesen minyak untuk mengisi tekanan udara ke dalam tayar.
Pada pam EvoDrive, injap Schrader digunakan untuk memeriksa dan melaraskan tekanan pra-cas udara dalam tangki tekanan bersepadu, sekali gus membantu memastikan sistem beroperasi pada tahap prestasi dan tekanan yang optimum.
Pengawal Tekanan Elektronik
Berbeza dengan suis tekanan mekanikal tradisional seperti yang digunakan dalam sistem Torrium2, sistem EvoDrive dilengkapi dengan pengawal tekanan elektronik yang terbina dalam bersama Pemacu Kelajuan Berubah (Variable-Speed Drive, VSD). Pengawal ini sentiasa memantau keadaan tekanan dan aliran air dalam sistem serta melaraskan kelajuan pam secara masa nyata bagi mengekalkan tekanan air yang ditetapkan secara konsisten.
Dengan menggantikan mekanisme pensuisan mekanikal, sistem ini dapat beroperasi dengan lebih lancar, mengurangkan kehausan pada komponen dalaman, serta menawarkan kawalan tekanan yang lebih tepat dan responsif.
VSD (Variable-Speed Drive / Variable-Frequency Drive)
Salah satu komponen terpenting dalam sistem EvoDrive ialah Pemacu Kelajuan Berubah (Variable-Speed Drive, VSD), yang juga dikenali sebagai Pemacu Frekuensi Berubah (Variable-Frequency Drive, VFD). Unit kawalan ini merupakan sebuah inverter yang digunakan untuk mengawal kelajuan motor magnet kekal mengikut permintaan penggunaan air semasa.
Apabila permintaan air rendah, motor akan beroperasi pada kelajuan yang lebih rendah untuk menjimatkan tenaga, sekali gus mengurangkan penggunaan elektrik dalam kilowatt-jam (kWh) serta membantu mengurangkan pelepasan karbon. Sebaliknya, apabila permintaan air meningkat, kelajuan motor akan ditingkatkan bagi mengekalkan tekanan hidraulik (hydraulic head) dan kadar aliran isipadu yang diperlukan oleh sistem.
Modulasi kelajuan pintar ini membantu mengurangkan fenomena hentakan air (water hammer) dalam sistem paip domestik, di samping meningkatkan kecekapan operasi keseluruhan sistem bekalan air.

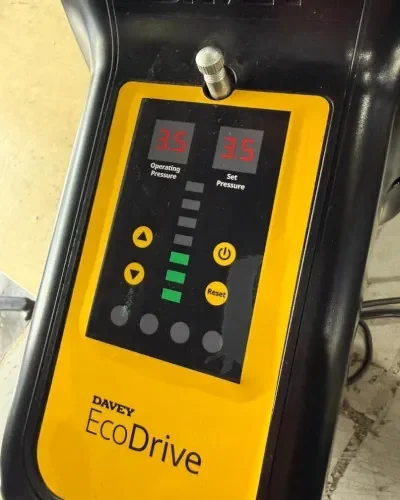

Antara Muka Kawalan Digital Bersepadu
Pam ini dilengkapi dengan antara muka kawalan panel sentuh bercahaya yang membolehkan pengguna dan juruteknik melihat status operasi, melaraskan tetapan tekanan, serta bertindak balas terhadap amaran kerosakan yang dipaparkan oleh sistem.
Antara muka ini memudahkan proses pentauliahan (commissioning) dan operasi harian, menjadikan sistem lebih mesra pengguna bagi pemilik rumah sambil tetap menyediakan tahap kawalan yang mencukupi untuk pemasang dan kakitangan penyelenggaraan.
Amaran kerosakan digital turut membantu dalam pengesanan awal masalah seperti kehilangan priming (loss of prime) atau keadaan operasi yang tidak normal, sekali gus membolehkan tindakan pembetulan diambil dengan lebih cepat.
Perlindungan Operasi Kering (Dry-Run) dan Kehilangan Priming (Loss-of-Prime)
Pam EvoDrive dilengkapi dengan fungsi perlindungan operasi kering (dry-run protection) dan perlindungan kehilangan priming (loss-of-prime protection) yang merupakan sebahagian daripada sistem kawalan terbina dalamnya. Ciri-ciri keselamatan ini akan menghentikan operasi pam secara automatik apabila bekalan air terputus atau apabila pam kehilangan keupayaan untuk mengekalkan priming, sekali gus mengelakkan kerosakan pada pendesak (impeller), pengedap mekanikal (mechanical seal), dan motor.
Perlindungan ini amat penting bagi pemasangan yang menggunakan tangki simpanan air, terutamanya di lokasi yang paras airnya boleh berubah-ubah atau menurun secara mendadak. Dengan ciri ini, kebolehpercayaan sistem dapat ditingkatkan sambil mengurangkan risiko kerosakan dan kos penyelenggaraan jangka panjang.
Keupayaan Priming Kendiri (Self-Priming)
EvoDrive mempunyai keupayaan priming kendiri sehingga 4 meter, membolehkan pemasangan yang fleksibel di bilik pam, ruang bawah tanah, atau penutup di aras tanah. Ciri ini membantu memastikan proses permulaan semula yang baik selepas penyelenggaraan atau apabila berlaku kemasukan udara sementara dalam saluran sedutan, sekali gus menjamin operasi yang lebih mudah serta mengurangkan keperluan campur tangan manual.
Sijil Pam Air Inverter Davey EvoDrive
Kualiti pengeluaran yang konsisten serta kebolehpercayaan produk dijamin melalui pensijilan ISO 9001 – Sistem Pengurusan Kualiti. Semua produk Davey dihasilkan dengan menggunakan piawaian yang seragam di seluruh rantaian bekalan, selaras dengan pensijilan ini bagi memastikan tahap kualiti yang konsisten.
Pengurusan Alam Sekitar ISO 14001: Komitmen Davey terhadap reka bentuk dan proses pengeluaran yang mesra alam dibuktikan melalui pematuhan kepada piawaian ISO 14001 – Sistem Pengurusan Alam Sekitar. Proses pembuatan dijalankan mengikut garis panduan ini bagi memastikan impak terhadap alam sekitar diminimumkan melalui amalan pengeluaran yang lebih bertanggungjawab.
EN 60335-1: EN 60335-1 ialah piawaian keselamatan Eropah utama untuk peralatan elektrik rumah dan kegunaan seumpamanya. Piawaian ini merangkumi keperluan umum bagi mencegah bahaya seperti renjatan elektrik, kebakaran, dan kecederaan mekanikal bagi peranti sehingga 250V (fasa tunggal) atau 480V (lain-lain sistem). Ia merupakan adaptasi Eropah kepada piawaian antarabangsa IEC 60335-1, yang dikemas kini secara berkala melalui pindaan seperti A11 dan A15 bagi memasukkan teknologi baharu seperti kawalan perisian dan keselamatan bateri, serta memastikan pematuhan terhadap arahan EU seperti Low Voltage Directive (LVD).
EN 60335-2-41: EN 60335-2-41 (berasaskan IEC 60335-2-41) ialah piawaian keselamatan Eropah untuk pam elektrik yang direka bagi kegunaan domestik dan aplikasi seumpamanya. Piawaian ini biasanya meliputi suhu bendalir sehingga 90°C serta voltan sehingga 250V (fasa tunggal) atau 480V (lain-lain sistem). Ia merangkumi pam akuarium, pam kolam taman, pam enap cemar, dan pam tenggelam (submersible), dengan penekanan terhadap keselamatan berkaitan bahaya elektrik, mekanikal, dan terma.

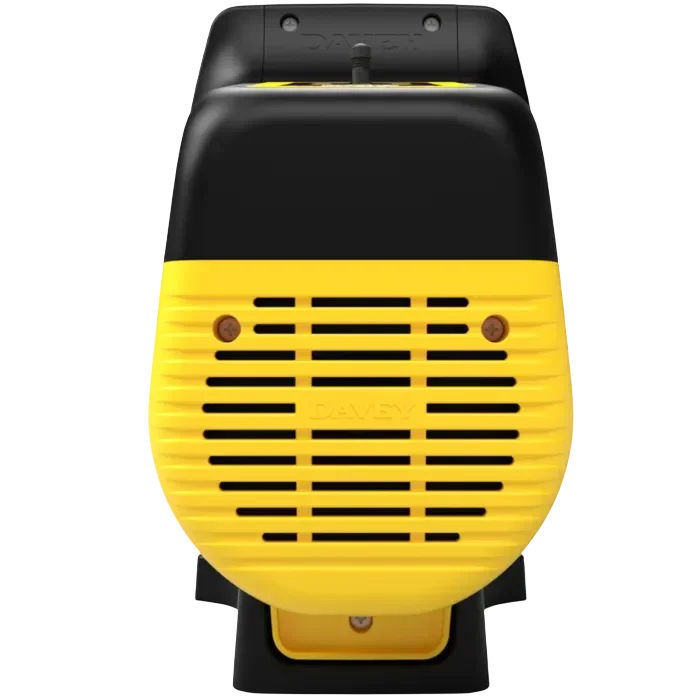

Motor
Motor Elektrik Magnet Kekal
Pam ini digerakkan oleh motor elektrik magnet kekal yang direka untuk beroperasi bersama pemacu kelajuan berubah (variable-speed drive). Motor ini membolehkan pam berfungsi dengan kecekapan tinggi dalam pelbagai kelajuan operasi.
Pemacu frekuensi berubah (Variable-Frequency Drive, VFD) yang bersepadu mengawal motor, sekali gus memastikan penukaran tenaga yang lancar antara input elektrik dan output hidraulik. Dengan kelajuan maksimum sehingga 5200 rpm, motor ini menawarkan prestasi yang baik sambil mengekalkan penggunaan tenaga yang rendah, yang diukur dalam kilowatt-jam (kWh).
Sarung motor bersalut serbuk (powder-coated) diperbuat daripada aloi aluminium, yang meningkatkan ketahanan serta membantu pelesapan haba dengan lebih berkesan.
Operasi Senyap & Automatik
Dengan gabungan semua komponen bersepadu, pam ini mampu beroperasi dalam mod automatik sepenuhnya dengan tahap bunyi yang rendah, menjadikannya sesuai untuk penggunaan di persekitaran rumah yang mengambil kira keselesaan dan tahap hingar.
Penampan tangki tekanan, kawalan VSD, serta pemantauan elektronik membolehkan sistem bertindak balas terhadap perubahan permintaan secara lancar tanpa lonjakan tekanan yang mendadak atau bunyi operasi yang ketara.
Salur Masuk
Salur Masuk (Inlet)
Sambungan salur masuk adalah berulir 1 inci BSPT jenis perempuan (female thread), yang digunakan untuk menerima bekalan air bersih melalui sedutan daripada tangki air atau saluran bekalan. Sistem ini membenarkan ketinggian sedutan maksimum sehingga 4 meter, yang membantu memastikan NPSH (Net Positive Suction Head) berada pada tahap mencukupi serta mengurangkan risiko kavitasi semasa operasi.
Output Sambungan Pam Berkembar (Dual Pump Connection)
Bagi menyokong penggunaan kediaman yang lebih tinggi permintaan atau keperluan sistem redundansi, EvoDrive dilengkapi dengan output sambungan pam berkembar yang menyokong konfigurasi duty atau standby-assist.
Ciri ini membolehkan sistem disambungkan kepada pam kedua (yang dijual secara berasingan), di mana beban kerja boleh dikongsi atau pam kedua boleh beroperasi sekiranya berlaku kegagalan pada pam utama. Fungsi ini amat berguna untuk rumah bersaiz besar, kediaman dengan banyak bilik mandi, atau sistem pengairan yang memerlukan tekanan air yang stabil dan berterusan.
Pendesak (Impeller) dan Penyebar (Diffuser)
EvoDrive menggunakan reka bentuk hidraulik emparan berbilang peringkat yang terdiri daripada tiga pendesak (impeller) serta penyebar (diffuser) yang sepadan.
Pendesak dihasilkan daripada keluli tahan karat 304 bagi menahan kakisan, manakala penyebar Noryl berfungsi untuk mengarahkan aliran air dengan cekap antara setiap peringkat.
Susunan ini menghasilkan kadar aliran isipadu yang stabil serta tekanan hidraulik (hydraulic head) yang konsisten untuk sistem bekalan air kediaman dan sistem pengairan.
Plat Belakang (Backplate) & Pengedap Mekanikal (Mechanical Seal)
Pengedap mekanikal yang diperbuat daripada silikon karbida dan karbon digunakan untuk memisahkan bahagian bendalir pam daripada motor.
Pengedap ini berfungsi untuk mengelakkan kebocoran, melindungi komponen dalaman, serta memastikan kebolehpercayaan jangka panjang di bawah operasi berterusan dalam aplikasi kediaman.
Cincin-O (O-Ring) dan Spacer
O-ring nitril digunakan di seluruh pemasangan pam untuk mengekalkan integriti tekanan serta mengelakkan kebocoran.
Elemen pengedap ini berfungsi bersama gasket, pencuci (washer) dan spacer dalaman bagi memastikan penjajaran yang betul serta operasi yang stabil di bawah keadaan tekanan yang berubah-ubah.
Had Operasi
| Had Operasi | Spesifikasi |
|---|---|
| Kadar aliran @ 300 kPa | 65 LPM |
| Kadar aliran @ 400 kPa | 50 LPM |
| Kadar aliran @ 500 kPa | 35 LPM |
| Tekanan maksimum selongsong | 1,000 kPa / 10 bar |
| Tekanan tetapan lalai | 300 kPa / 3 bar |
| Tekanan maksimum | 700 kPa / 7 bar |
| Kadar aliran maksimum | 105 LPM |
| Ketinggian sedutan maksimum | 4m |
| Tekanan cut-in lalai | 240 kPa (60 kPa lebih rendah daripada tetapan operator) |
| Penarafan IP | X5 |
| Suhu operasi / suhu ambien udara | 0–50°C / 32–122°F |
| Sambungan injap tangki tekanan | Injap Schrader |
| Pra-cas tangki (lalai) | 180 hingga 200 kPa / 1.8 hingga 2 bar |
| Kelembapan maksimum | 93% |
| Julat suhu air operasi | 3–70°C / 37.4–158°F |
| Sifat bendalir | Bersih, jernih, tidak menghakis, dengan pH neutral |
| Pepejal dalam bendalir | Kepekatan maksimum pasir / silika 40 g/m³ |
| Keselamatan | EN60335-1, EN60335-2-41 |
| EMC | EN55014 |
Prestasi Hidraulik
Penghantaran tekanan malar dengan perubahan permintaan isi rumah dioptimumkan dari segi prestasi hidraulik. Pam ini membekalkan kadar aliran dalam liter seminit (LPM), iaitu kira-kira 65 LPM pada tekanan 300 kPa, berkurang kepada 50 LPM pada 400 kPa, dan 35 LPM pada 500 kPa.
Kadar aliran maksimum adalah 105 LPM, yang membolehkan sokongan kepada pelbagai peralatan, bilik mandi, serta sistem pengairan dalam sesebuah rumah.
Data Elektrik
| Data Elektrik | Spesifikasi |
|---|---|
| Voltan (V) | 220–240 |
| Kelajuan maksimum motor (rpm) | 5,200 RPM |
| Frekuensi kuasa masuk (Hz) | 50–60 |
| Kuasa input (P1 kW) | 0.90 |
| Arus maksimum (A) | 4.2 |
| Kelas penebatan | F |
Bahan Pembinaan
| Komponen | Material |
|---|---|
| Perumah (Casing) | Keluli tahan karat |
| Pendesak (Impellers) | Keluli tahan karat |
| Peringkat (Perumah) | Keluli tahan karat |
| Aci Pam (Pump Shaft) | Keluli tahan karat |
| Penyebar (Diffusers) | Noryl |
| Pengedap Mekanikal | SiC / Karbon |
| O-Ring | Nitril |
| Palam (Plugs) | Gangsa HPB59-1 |
| Perumah Motor dan Braket Lantern | Aloi aluminium dengan kemasan salutan serbuk (powder coat) |
| Penutup Luar | Polikarbonat |
| Perumah VSD | Aloi aluminium dengan kemasan salutan serbuk (powder coat) |
| Tangki Tekanan | Keluli / butil / nilon berisi kaca (glass-filled nylon) |
Lengkung Q-H (Q-H Curve)
Dalam Kotak
Pam Air Inverter Davey EvoDrive
Manual Pengguna
Bukti Pembelian
24 Bulan Waranti Pengeluar (Meningkat 6 Bulan Lagi dengan Skim e-Waranti)
