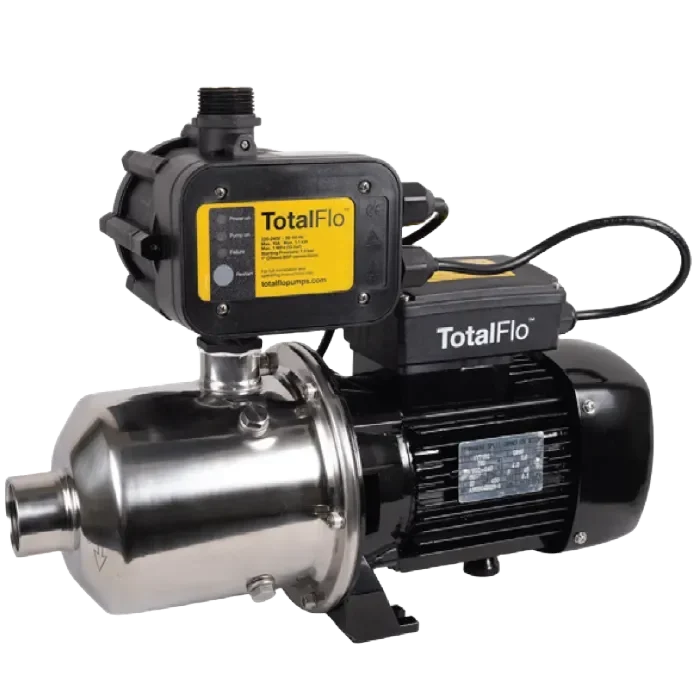

Pam Air Davey TotalFlo
Ciri-ciri utama:
- Jenis sistem tekanan automatik dalam standard.
- Untuk isi rumah kecil
(2-4 kepala pancuran dengan 4-7 paip).
– Mempunyai jenis pam untuk banjir & pembersihan longkang. - Untuk kegunaan rumah dan kebun.
- 24 bulan waranti untuk pam, motor & pengawal.
(24 + 6 bulan tambahan dengan skim e-Waranti) - Tekanan tetap untuk setiap penggunaan.
- Pemasangan mudah dan terus terang.
Gambaran Keseluruhan Pam Air Davey TotalFlo
Di kawasan kediaman yang rendah, timbul isu unik dalam pengurusan air, dan Davey Water Products telah memutuskan untuk mengambil inisiatif untuk menangani perkara ini – suatu insiden yang biasa berlaku dalam isu sosial yang ditemui di Malaysia; seperti kemarau yang berpanjangan, banjir akibat hujan lebat, dan saliran tersumbat yang sering ditemui, yang menjadi titik tumpuan dalam keperluan pam Sentrifugal. Hasil yang direka oleh bahagian kejuruteraan mekanikal Davey telah membangunkan pam elektrik TotalFlo, yang direka dengan reka bentuk ringkas dan menjimatkan kos untuk pengguna yang mempunyai bajet terhad, dan sesuai untuk isi rumah bersaiz kecil hingga sederhana, serta satu lagi lelaran khas untuk kaedah kawalan banjir.
Tiga daripada modelnya (pam jet fasa tunggal dan jenis berbilang peringkat) adalah selaras dengan susunan Sistem Tekanan Rumah, kesederhanaan pam air TotalFlo Davey boleh dikatakan dengan menggunakan analogi pasang-dan-pakai yang mudah. Dipasang di sebelah dan di bawah tangki air untuk keadaan penyebuan sendiri yang berterusan, setelah palam dipasang pada soket, pam TotalFlo sentiasa bersedia untuk digunakan, 24/7. Berjalan secara automatik sama seperti pam Sentrifugal Davey yang mematuhi piawaian penanda aras global dalam penggunaan elektroteknologi, untuk memudahkan air yang bertekanan pada bila-bila masa kepala paip dibuka, atau bahkan mengisi takungan tandas untuk membilas, dan juga membuka kepala pancuran, penurunan paras air yang diawasi oleh penderia pam elektrik TotalFlo akan membolehkannya mengekalkan daya penghidratan dengan sendirinya. Model terakhir ialah alternatif pam bah, dan TotalFlo ini adalah model tenggelam untuk mengeluarkan air yang berlebihan, yang dicapai dengan jelas oleh titik kawalan yang dipantau oleh suis apungan.
Dalam pembangunan khusus Davey di Asia Tenggara sahaja, semua versi isi rumah pam air TotalFlo (dengan pengecualian pam bah sahaja) dijamin selama 24 bulan, dengan kelayakan tambahan selama 6 bulan daripada skim e-Waranti untuk menggantikan mana-mana bahagian dalaman yang rosak akibat kecacatan pembuatan.
Jenis Reka Bentuk Pam Air Davey TotalFlo
| Model Pam | Kod Produk (SKU) |
|---|---|
| Versi Pam Jet TotalFlo |
|
| Versi Pam Berbilang Peringkat TotalFlo | TF117MS-18 |
| Versi Pam Bah TotalFlo |
|
3 sub-model boleh ditakrifkan dengan pam air TotalFlo Davey dan ini disatukan ke dalam susunan kategori / binaan masing-masing, iaitu lelaran pam jet, pam Sentrifugal berbilang peringkat untuk kegunaan perumahan bersaiz sederhana, dan yang terakhir, pam bah yang secara semula jadi diperkenalkan untuk pengurusan sisa dan banjir. Kompilasi kod produk yang ditemui terdiri daripada senarai lengkap pam air TotalFlo yang terdapat di Malaysia, dan juga secara global. Oleh itu, tiada penyesuaian lain di luar pam elektrik ini dan nombor sirinya yang disenaraikan boleh didapati di tempat lain.

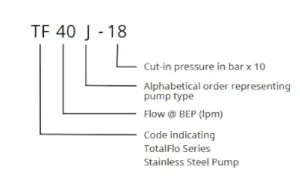

Kaedah Pengenalan Dengan Pam Air TotalFlo
Metodologi pengecam unik telah dilaksanakan di seluruh Produk Air Davey, dan ini adalah titik tinggi untuk menghantar dan memberi khidmat rantaian bekalan selama lebih 90 tahun, mengkatalogkan setiap pam Sentrifugal dan barangan rawatan akuatik lain yang sedia dibekalkan. Dalam kes pam air TotalFlo, serialisasi bermula dengan:
- Singkatan nama pam sebenar.
- Angka berangka bagi kadar aliran isipadu yang ditemui.
- Perwakilan abjad bagi binaan TotalFlo.
- Jumlah tekanan potong dalam bar didarab dengan 10.
Berdasarkan contoh yang diberikan dalam gambar rajah di sebelah kanan, pam air TotalFlo yang disenaraikan mempunyai SKU TF40J-18, di mana ‘TF’ menandakan nama produk, 40 liter per minit (lpm) sebagai outputnya yang diberikan, ‘J’ yang merealisasikan jenis pamnya, iaitu bentuk jet, dan juga tekanan potong bar pada 180 kPa.
Untuk corak abjad, ia mesti dinyatakan bahawa aksara ‘S’ boleh didapati yang menandakan lelaran pam bah TotalFlo, manakala ‘MS’ akan menunjukkan berbilang peringkat.
Penjujukan yang ditetapkan adalah satu-satunya bagi setiap satu pam air yang ditemui, yang menguji untuk memudahkan rujukan untuk mendapatkan semula komponen yang spesifik dan perlu apabila perkhidmatan pembaikan dilakukan oleh peruncit Davey Malaysia.
Selain daripada itu itu, nombor pengenalan digunakan untuk tujuan pengesanan merentasi rangkaian pengedaran dan penghantaran pam air TotalFlo, manakala secara dalaman, nombor siri kekal yang ditemui ini digunakan untuk mengambil pam Sentrifugal yang tepat semasa proses pesanan pembelian. Amalan ini adalah terpusat kerana setiap pejabat Davey menampilkan pelbagai jenis inventori dalaman di mana penomboran siri dianggap perlu untuk pengambilan pam elektrik.
Lampiran
Tangki Tekanan
Tangki tekanan sebagai pilihan aksesori boleh disepadukan ke pam air TotalFlo. Dalam kes Davey, sehingga 8 liter (2.11 gelen) boleh dipasang untuk mengelakkan kitaran pam berterusan.
Pencegahan Kitaran Pam: Tangki tekanan berfungsi sebagai penampan di mana jumlah air disimpan, dan memainkan peranan penting dalam mana-mana sistem air untuk mengelakkan momentum pergerakan mula-henti berulang yang boleh merosakkan pam TotalFlo Davey. Di samping itu, fenomena pukulan atau tukul air dapat dielakkan apabila aliran air dilepaskan dari simpanan apabila paip dibuka, sekali gus mengelakkan tekanan yang tidak perlu pada pam sentrifugal TotalFlo dan seterusnya merosakkan rangkaian bekalan air.
Tangki tekanan mempunyai diafragma dalaman (yang juga dikenali sebagai lembaran getah atau pundi) yang memisahkan lapisan atas yang terdiri daripada udara tulen, manakala bahagian bawah menyimpan air. Apabila h2o (air) disimpan, ia menekan diafragma buatan tersebut, yang memampatkan atmosfera di atasnya, menghasilkan tekanan air yang diperlukan tanpa bergantung pada pam air TotalFlo secara kerap.
Rejim untuk Alam Sekitar: Pelepasan gas rumah hijau dapat dihalang dengan mengurangkan jumlah pengaktifan dan penyahaktifan pam air TotalFlo Davey yang diperlukan, menyebabkan penggunaan tenaga yang lebih sedikit dan pengeluaran karbon yang lebih rendah dalam tempoh tertentu.

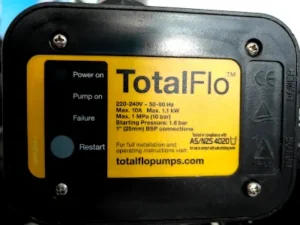

Pensijilan Pam Air
Pelbagai akreditasi berasaskan pengguna dan berkaitan pembuatan telah diberikan kepada Davey dan pam air TotalFlo, menandakan keutamaan untuk keselamatan terhadap pengguna akhir dan menandakan kepercayaan penting yang merupakan faktor pembelian apabila pam penambah tekanan dipilih.
Selain itu, apabila Produk Air Davey memperoleh sijil yang diperlukan mengikut perundangan serantau yang berbeza, ini juga merupakan ikon yang dibenarkan yang diperlukan untuk membolehkan pengeksportan pam Sentrifugal TotalFlo ke wilayah dan benua yang berbeza.
Disahkan SGS: Pemeriksaan yang ketat terhadap perlindungan elektrik seperti yang diperiksa oleh Société Générale de Surveillance untuk mengesan sebarang kegagalan dalam ujian pam air TotalFlo Davey sebagai peralatan rumah, di mana pintu masuk dibersihkan untuk menandakan bahawa kabel motor pam dipasang dengan pengasingan yang betul bagi menghentikan potensi kejutan elektrik dan bahaya galvani yang lain semasa ia beroperasi.
Standard Eropah (ES): Keseragaman teknikal yang pertama kali diperkenalkan dan dipusatkan dalam kalangan organisasi Eropah untuk barangan, perkhidmatan, dan prosedur yang mematuhi kesejahteraan rakyat, kualiti pengeluaran, mesra alam, serta penjadualan yang diperlukan dan penemuan prestasi yang disokong oleh data telah dipenuhi oleh pam air TotalFlo Davey. Perolehan sijil ini membuka jalan yang jelas ke tanah Eropah di mana semua pam elektrik Davey dan produk air lain yang berkaitan boleh diedarkan dan digunakan.
Satu kepentingan khusus di sebalik pematuhan Standard Eropah adalah pengiktirafan sinergi akhirnya antara teknologi yang ditemui, dan apabila sijil ini diberikan kepada pam Sentrifugal TotalFlo, ini seterusnya menandakan bahawa ia boleh digabungkan dengan ciptaan pengeluar lain untuk bekerjasama. Sebagai contoh: suis tekanan daripada pengeluar lain boleh dipasang pada pam TotalFlo untuk rawatan air di rumah seseorang. Selain itu, tanda ‘CE’ dicetak bagi menunjukkan bahawa peraturan Kesatuan Eropah yang penting telah dipatuhi.
Suruhanjaya Elektroteknik Antarabangsa (IEC): Pihak berkuasa utama yang mengawasi semua punca voltan, kerja pengkomputeran, dan kemajuan yang berkaitan, dan pam air TotalFlo Davey selaras dengan peraturannya. Ini terutamanya melibatkan komponen enjin pam, dengan keperluan kuasa elektrik yang mempunyai kaitan dengan IEC. Dengan memperoleh sijil ini, ia membolehkan Davey diiktiraf dan mematuhi piawaian antarabangsa, membenarkan perdagangan pam air TotalFlo dengan skala yang lebih luas apabila pengedar mencari pengeluar yang terlibat dalam Mutual Recognition Agreement (MRA).
Standard Australia (AS): Penanda aras sukarela yang ditetapkan oleh organisasi bukan untung di tanah air Produk Air Davey. Sering dirujuk oleh perundangan Australia yang berdaulat, hanya dengan mematuhi institusi bebas ini, penjualan barangan tempatan, termasuk pam TotalFlo, akan dibenarkan. Perlu ditegaskan bahawa Standard Australia adalah TITIK rujukan entiti bukan kerajaan pada tahap tertingginya, dan itulah sebabnya Davey dengan senang hati mengikuti skema ini.
- AS4020:2005: Mengumpulkan spesifikasi yang merangkumi segala hal berkaitan dengan sebarang ciptaan produk dan penyelesaian yang berada dalam hubungan langsung dengan mana-mana sumber air, ia telah dikaji dan ditemui bahawa pam air TotalFlo Davey tidak menimbulkan sebarang bentuk risiko—tidak kira sekecil mana pun kejadian itu—terhadap kesihatan manusia. Tiada perubahan lebih lanjut dalam status takungan juga akhirnya ditemui, di mana pam elektrik ini diberikan pengiktirafan klausa kecil AS4020:2005. Pemeriksaan rasmi menentukan pelbagai bahagian berlainan yang tertumpu pada pam air TotalFlo, yang merangkumi paip, kelengkapan, salutan, pengedap, dan bahkan tangki tekanan (jika ia dipasang).
Standard New Zealand: Sama penamaan seperti Standard Australia, Standard New Zealand adalah badan rasmi negara itu untuk pengembangan pembangunan, pelaporan, dan pemeliharaan garis panduan kualiti untuk semua kegunaan industri – termasuk prinsip kerja pam sentrifugal dalam sektor kejuruteraan mekanikal. Memandangkan ia adalah bidang kuasa yang mengawal spesifikasi teknikal, ini adalah penting untuk Davey memenuhi syarat ini bagi menembusi pasaran lain seperti pertanian, telaga dalam, pengairan, liputan kolam renang, motor air pancut, dan aplikasi niche lain dalam penggunaan pam air.
ISO 9001: Kerangka yang paling utama dan diterima secara meluas oleh pengeluar, klausa 9001 daripada Pertubuhan Penstandardan Antarabangsa (ISO) menawarkan pengawasan dalam pembuatan pam sentrifugal TotalFlo Davey, menetapkan jangkaan di mana setiap langkah dalam proses pembuatan didokumentasikan dalam pelan lukisan pengeluaran, memastikan konsistensi seperti yang diinginkan dalam rantaian bekalan. Selain itu, keyakinan terhadap penambahbaikan tanpa gangguan untuk mencapai tahap proposisi unik bagi produk pam juga ditekankan.
ISO 14001: Perenggan 14001 dalam ISO berkisar tentang pengurusan lestari dalam pembinaan pam TotalFlo Davey. Penghormatan ini menyimpulkan bahawa proses pembuatan mengambil kira penggunaan tenaga, pembuangan sisa yang etikal semasa pembentukan pam elektrik, langkah-langkah kawalan pencemaran yang diperlukan, serta kadar peruntukan sumber yang digunakan. Pensijilan yang dilabelkan ini menandakan penjajaran penting ke arah masa depan yang lebih hijau, serta langkah-langkah yang telah diambil oleh Davey Malaysia untuk mengamalkannya.
Pam Motor Tekanan Konsisten
Menyertakan usaha pam air yang berbaloi dengan kos untuk perumahan kecil, jurutera reka bentuk telah merancang versi siri Sistem Tekanan Rumah ini untuk memasukkan motor asas yang bergerak pada kelajuan tetap.
Enjin yang dipasang pada pam air TotalFlo adalah khusus untuk perumahan padat, menghasilkan tekanan yang diperlukan dengan tahap bunyi yang sederhana.
Pemasangan Tanpa Perlu Berfikir Panjang: Dengan begitu mudah seperti hanya memasukkan plug tiga pin ke dalam soket dinding, sebaik sahaja suis dibuka, pam elektrik TotalFlo sentiasa bersedia untuk menjalankan kitarannya.
Penyebuan Sendiri: Motor penyebuan ini sendiri mencukupi untuk mengeluarkan udara terperangkap dengan sendirinya, dan secara perlahan tetapi stabil, port sedutannya akan menjadi sepenuhnya basah untuk melepaskan keadaan tekanan yang stabil. Ini hanya boleh dicapai jika pam air TotalFlo Davey diletakkan di bawah tangki air untuk menarik air secara berterusan. Dalam konfigurasi ini, peluang untuk mencapai kepala sedutan positif bersih (NPSHr) adalah lebih baik untuk direalisasikan.
Teknologi yang Diperlihatkan: Pam air TotalFlo Davey dilengkapi dengan motor yang disokong oleh eviden saintifik yang terbukti untuk memutar air secara sentrifugal, hasilnya adalah sama dengan tidak perlu untuk memutar roda melalui perbelanjaan penyelidikan dengan menggunakan apa yang sudah berfungsi.
Spesifikasi Motor Teknikan Untuk Pam Isi Rumah
| Peringkat | |
|---|---|
| Kod Produk (SKU) | Peringkat tunggal:
|
| Berbilang peringkat: TF117MS-18 | |
| Saiz motor | Peringkat tunggal:
|
| Berbilang peringkat: 750W | |
| Voltan | 220 – 240V |
| Frekuensi | 50 Hz |
| Fasa | Tunggal |
| Arus | Fasa tunggal:
|
| Berbilang fasa: 4.0A | |
| Penebat | Kelas F |
| IP | 45 |
| Kabel kuasa | 1.8m dengan plag 3-pin C38 |
| Kelajuan nominal | Fasa tunggal:
|
| Berbilang fasa: 2,860 rpm | |
| Saiz salur masuk | 1″ BSP F |
| 1.25 inch BSP F | |
| Saiz salur keluar | 1″ BSP M |
| Kepala maksimum | 35m (114.83 kaki) |
| 41m (134.51 kaki) | |
| Aliran maksimum | Peringkat tunggal:
|
| Berbilang peringkat: 117L per minit | |
| Suhu maksimum | 35°C (41°F) |
| Suhu ambien maksimum | 40°C (104°F) |
| Tekanan masuk | 180 kPa (1.8 bar) |
| Penutup hujung basah | 304SS |
| Penarafan bunyi | Fasa tunggal:
Berbilang peringkat: 67.8 dB |
*Huruf W dalam saiz motor merujuk kepada watt yang digunakan.
*V adalah singkatan bagi voltan.
*Hz adalah hertz yang digunakan dalam frekuensi.
*Alfabet ‘A’ bermaksud Ampere.
*Dalam kelajuan nominal, rpm merujuk kepada revolusi per minit.
*BSP F bermaksud Paip Standard British Selari.
*Kepala maksimum adalah dalam meter, di mana ft digunakan untuk kaki dalam ukuran.
*Aliran maksimum dalam lpm ditakrifkan sebagai Liter per minit.
*Suhu ambien dalam °C adalah darjah Celsius.
*°F adalah darjah Fahrenheit.
*dB merujuk kepada Desibel.
Spesifikasi Motor Teknikan Untuk Versi Pam Bah (Pam Tenggelam)
| Pam bah | |
|---|---|
| Kod Produk (SKU) |
|
| Voltan | 220 – 240V |
| Frekuensi | 50 Hz |
| Fasa | Tunggal |
| Penebat | Kelas F |
| IP | X8 |
| Kelajuan nominal | 2,850 rpm |
| Operasi terapung automatik | Yes |
| Saiz partikel | 18mm (lembut & dalam air) |
| Saiz salur keluar | 2″ BSP F (termasuk ¼ penyusut) |
| Kepala maksimum |
|
| Aliran maksimum |
|
| Suhu air maksimum | 40°C |
*Huruf W dalam saiz motor merujuk kepada watt yang digunakan.
*V adalah singkatan bagi voltan.
*Hz adalah hertz yang digunakan dalam frekuensi.
*Alfabet ‘A’ bermaksud Ampere.
*Dalam kelajuan nominal, rpm merujuk kepada revolusi per minit.
*BSP F bermaksud Paip Standard British Selari.
*Kepala maksimum adalah dalam meter, di mana ft digunakan untuk kaki dalam ukuran.
*Aliran maksimum dalam lpm ditakrifkan sebagai Liter per minit.
*Suhu ambien dalam °C adalah darjah Celsius.
*°F adalah darjah Fahrenheit.
*dB merujuk kepada Desibel.

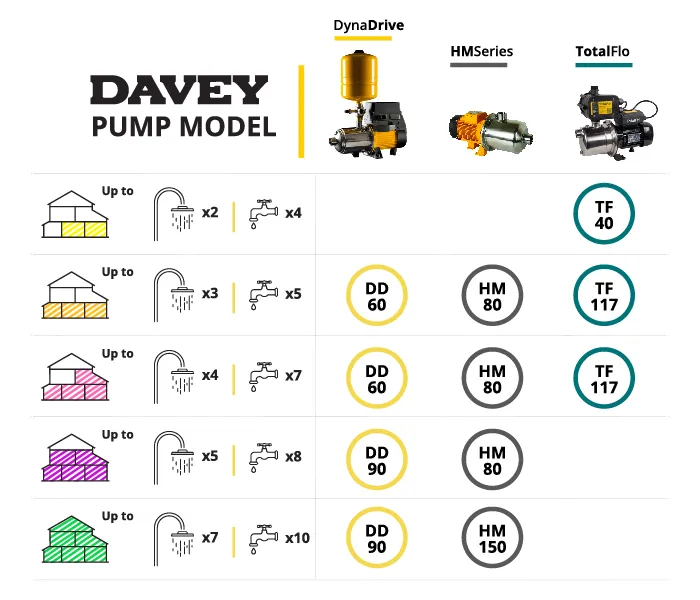

Pam Air TotalFlo Untuk Rumah Dalam Maklumat Grafik
Berikut adalah imejan maklumat grafik yang mengumpulkan keseluruhan Sistem Tekanan Rumah bagi pam sentrifugal Davey yang ditemui. Ini telah dikira dengan teliti dengan mempertimbangkan sistem paip yang tersedia, jumlah paip pancuran dan kepala pancuran oleh jurutera dalaman Davey Malaysia, yang kemudiannya diterjemahkan ke dalam carta maklumat untuk menggunakan pam elektrik yang betul untuk rumah anda. Pam air yang disenaraikan termasuk produk eksklusif Davey iaitu DynaDrive, pam Berbilang Peringkat Mendatar, serta pam elektrik TotalFlo, dengan setiap lelaran produk boleh dilihat untuk digunakan di tempat kediaman yang bersaiz tepat.
Pam air TotalFlo dalam rangkaian TF40, TF50, dan bahkan TF117 boleh digunakan. Dengan penyiram pancuran mandian sehingga 2, dan paip sehingga 4 (bersamaan dengan rumah kediaman satu tingkat), pam TotalFlo yang terkecil atau pertengahan boleh dipertimbangkan. Apabila jumlah paip dan bilik mandi meningkat masing-masing sehingga 4x dan 7x, maka TF117 boleh digunakan sebagai ganti. Ini juga bersamaan dengan rumah satu setengah (atau dua) tingkat.

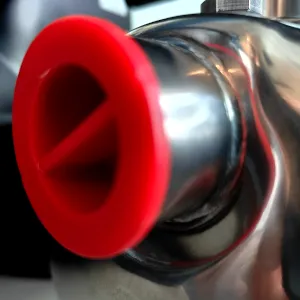

Saiz Sedutan Dalam Yang Pelbagai
Penyedutan pada port masuk berbeza dari satu model ke model yang lain. Dalam varian pam air untuk rumah, model TotalFlo oleh Davey mempunyai:
- Port masuk 1 inci (25.4mm) untuk model yang lebih kecil (TF40J-18 dan juga TF50J-18).
- Lampiran port masuk 1.25 inci (31.75mm) untuk kemas kini model TF117MS-18 yang lebih besar.
Dengan tugas asas untuk menarik dan mengarahkan air bersih ke dalam pam sentrifugal TotalFlo, pemampatan tekanan kemudiannya dihasilkan sebaik sahaja air mengalir melalui pendesak di dalamnya.
Sebaliknya, model TotalFlo bagi jenis pam bah Davey direka untuk menarik masuk air kumbahan, atau bahkan air banjir yang terkumpul dan terhenti di dalam lubang takungan, yang kemudiannya dialihkan ke tempat lain bagi mengurangkan penyumbatan.
Aloi keluli tahan karat yang tahan lama dengan gred SUS304 juga digunakan, memberikan kilauan selepas digilapkan pada pam air TotalFlo yang boleh menarik perhatian secara estetik. Ketahanan yang tinggi diperlukan untuk melawan kakisan disebabkan oleh percikan dan rendaman di seluruh badan pam – sama ada dengan air bersih dari Air Selangor (SYABAS), Perbadanan Bekalan Air Pulau Pinang, atau pembekal air peringkat negeri yang lain, hingga ke air yang keruh akibat serpihan dan lumpur.
Di Bawah Tangki Air: Penempatan pam air TotalFlo Davey harus kekal tetap dan diletakkan berhampiran serta di bawah tangki air. Ini dilakukan untuk memenuhi Kepala Sedutan Positif Bersih (NPSHr) di mana kemasukan air yang ditapis masuk dengan deras ke dalam salur masuk sedutan sepenuhnya untuk menutup jurang udara dalam pam elektrik. Apabila pam sentrifugal beroperasi, lebih banyak pengudaraan dikeluarkan, sama seperti pelapisan dalam pada TotalFlo yang terus berlaku, yang keseluruhannya mengurangkan kavitasi. Jumlah prosiding dalam litar hidraulik menjadikan tekanan air dengan pam air ini hampir konsisten.
Aliran Satu Arah: Apabila mengoperasikan pam air TotalFlo Davey, enjin menghasilkan daya sedutan untuk menarik masuk air dan input yang basah hanya mengalir dalam satu arah sahaja.
Model 117MS-18 Dengan Penyebuan Sendiri yang Lebih Pantas: Salur sedutan masuk yang lebih besar iaitu sebanyak 1.25 inci (31.75mm) bersamaan dengan mempunyai lebih banyak cecair yang boleh ditarik masuk ke dalam pam TotalFlo, yang melengkapkan keadaan penyebuan sendiri dengan lebih cepat.
Semasa penghantaran pam air TotalFlo Davey, penutup plastik digunakan untuk menutup salur sedutan masuk bagi memastikan jarak penggunaan yang selamat. Ini bertujuan untuk mengelakkan debu halus atau sumber luaran lain daripada masuk dan merosakkan komponen dalaman itu sendiri, yang boleh menghalang keupayaan pam sentrifugal untuk berfungsi.
| Maklumat salur masuk dan keluar | |
|---|---|
| Saiz salur masuk | TF40J-18 & TF50J-18: 1 inci (25.4mm) BSP F |
| TF117MS-18: 1.25 inci (31.75mm) BSP F | |
| Saiz salur keluar | Untuk semua sistem tekanan rumah: 1 inci BSP M |
| Kepala maksimum | TF40J-18 sahaja: 35m (114.83 kaki) |
| TF50J & TF117MS-18: 41m (134.51 kaki) |

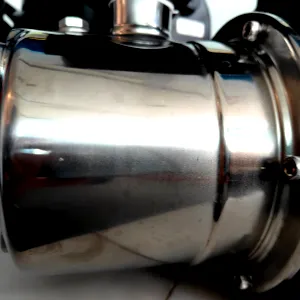

Perumah Volut Keluli Tahan Karat
Melindungi dan menempatkan komponen dalaman dalam penjajaran tetap adalah liputan volut, yang juga dibuat secara sama daripada bahan aloi komposit, gabungan unsur logam dengan karbon ini menjadikan pam air TotalFlo Davey sentiasa tahan terhadap karat.
SUS304 adalah logam bertaraf yang seterusnya digunakan untuk melengkapkan saluran masuk sedutan, serta medium fizikal lain di dalam pam elektrik.
Dengan bentuk seperti lingkaran yang terulur ke dalam bekas silinder, sebaik sahaja pencairan disedut masuk, air akan diarahkan dalam keadaan berpusar di mana ia ditekan terhadap dinding secara dalaman, sebelum ia dipandu ke saluran keluar pam sentrifugal.
Perumahan keseluruhan bersama volut direka supaya kadar aliran menjadi lebih tinggi kepada keadaan optima, membolehkan tekanan yang kuat disalurkan keluar.
Perlindungan Luaran: Aspek penting bagi perumah volut adalah perlindungannya terhadap kedua-dua daya luar dan juga kemungkinan sisa serpihan daripada memasuki pam TotalFlo Davey. Oleh kerana ia beroperasi hanya dengan menggunakan air bersih, sebarang serpihan, pasir terkumpul, kotoran, dan sebagainya mungkin boleh merosakkan sistem air.
Panduan Penyebuan Sendiri: Seperti mana volut hanya mampu menampung jumlah air yang terhad, apabila ia terisi sepenuhnya di mana baki udara terperangkap dikeluarkan, pam elektrik TotalFlo akan mengekalkan vakum dalaman yang menyedut air secara berterusan. Ini adalah keadaan prima yang ideal dan diinginkan dalam setiap pam air.
Pendesak Tertutup Dan Peresap
Semua versi isi rumah pam air TotalFlo menggunakan pendesak tertutup dengan mengikut persediaan tetapan ini kecuali bagi varian pam kumbahannya, yang menggunakan pendesak separa terbuka, fungsi penutupan ini membenarkan kecekapan pergerakan air yang lebih baik, menghasilkan tekanan akhir yang lebih kuat, kadar aliran dan sama sekali mengurangkan kehilangan tenaga semasa pengepaman sedang aktif beroperasi.
Dua bahagian boleh dibahagikan dengan pendesak tertutup dalam penggunaan: satu menjadi bilah tempat di mana cecair dipusingkan secara sentrifugal berlaku, dan satu lagi adalah penutup/selubung yang mengikat pendesak dan peresap di dalamnya. Ini dikedap ke dalam sebuah ruang atau bahkan berbilang peringkat (jika ia jenis berbilang peringkat) di dalam mana-mana pam air TotalFlo.
Kurang Kerosakan: Dilindungi oleh penutup yang tertutup, pam air TotalFlo Davey kurang terdedah kepada kerosakan daripada sampah luar dan seumpamanya—terutamanya apabila pam bah digunakan untuk pembuangan lumpur.
Mengurangkan Kavitasi: Walaupun mempunyai kadar aliran yang lebih baik, bantuan daripada mekanisme penutupan mengurangkan kejadian kavitasi daripada berlaku, menghasilkan ketahanan yang lebih baik bagi pam elektrik TotalFlo.
Dilicinkan: Memandangkan kawasan ini adalah laluan utama air, setiap elemen pendesak tertutup digilap kepada permukaannya yang paling licin untuk mengurangkan geseran apabila bersentuhan, seterusnya meningkatkan aliran air dan juga menghapuskan penggunaan kuasa yang tidak perlu pada pam TotalFlo Davey.
Prestasi Termodinamik yang Lebih Baik: Keadaan aliran yang lebih teratur dicapai dengan pendesak tertutup. Ini kerana entropi (peristiwa di mana kehilangan tenaga berlaku akibat pergerakan yang rawak) dikurangkan, yang membawa kepada prestasi yang lebih baik.
Pendesak Dan Peresap Dalam Varian Pam Air Berbilang Peringkat Davey TotalFlo

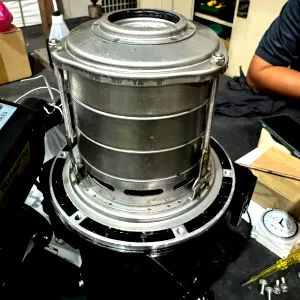

TF117MS-18 dalam variasi pam TotalFlo Davey mengandungi 4 badan peringkat di dalamnya, atau dengan kata lain, 4 barisan pendesak dan peresap yang dipisahkan oleh penyepadu di antaranya.
Pendesak Dalam Alternatif Pam Bah Davey TotalFlo
Variasi pam bah TotalFlo juga menggunakan pendesak keluli tahan karat yang sama (walaupun tunggal dalam peringkat dan separa terbuka dalam kelas) untuk memindahkan air sisa dan/atau untuk pengurusan banjir.
Ini adalah prasyarat kerana sumber air yang tercemar cenderung mempunyai sifat yang berasid dan boleh menghakis logam biasa. Walau bagaimanapun, ini adalah satu perkara yang telah diambil kira oleh jurutera Davey untuk pam elektrik TotalFlo sebagai sebahagian daripada sains bahan.
SUS304 juga digunakan secara sama pada kedua-dua pam berbilang peringkat TotalFlo dan pam bah untuk memastikan ketahanan dalam jangka yang panjang.
Untuk memulakan, enjin akan mula-mula menukar tenaga elektrik kepada tenaga mekanikal dengan rotor yang berputar, dan apabila pendesak dalaman menjadi basah, air yang ditarik masuk ke dalam dan diterjemahkan oleh segmen yang berputar mendapat daya sentrifugal yang dihasilkan oleh putaran. Apabila pendesak berputar, air kemudian akan ditolak ke luar dan melawan dinding luar yang merupakan perumah volut pam sentrifugal. Semasa proses ini, tenaga kinetik diperoleh daripada peningkatan halaju.
Apabila hidrasi keluar daripada pendesak dan peresap, ia akan ditekan terhadap perumah pam yang menukar tenaga menjadi tekanan sebelum keluar ke saluran keluar. Penukaran keseluruhan keadaan tenaga berlaku di dalam peresap yang ditemui—yang dikunci pada tempatnya oleh badan peringkat volut—dan ini dikenali sebagai proses yang ditakrifkan sebagai prinsip Bernoulli untuk kejadian tersebut.
Dengan setiap peringkat dalam laluan volut, air akan menjadi lebih bertekanan sebelum ia keluar melalui saluran keluar, dan sebahagian daripada proses yang membantu untuk mencipta sedutan vakum adalah pendesak-pendesak yang ditemui dilekatkan pada shaft.

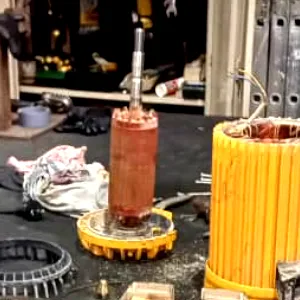

Gasket, Plat Belakang, Dan Pengedap Mekanikal
Sejurus sebelum hujung belakang yang menempatkan motor, mesin penting yang digerakkan oleh kuasa elektrik yang harus dilindungi daripada percikan yang tidak perlu, tumpahan air, atau sebarang bentuk kelembapan yang boleh menjejaskan pam air TotalFlo Davey (dan juga pengguna). Oleh sebab itu, panel pelindung yang dikenali sebagai plat belakang adalah barisan pertahanan terakhir yang dipasang untuk memastikan elektroteknologi berfungsi dengan lancar, dan juga tempat di mana ia akan menyokong aliran keluar hidrasi ke salur keluar pam sentrifugal.
Sebuah gasket yang diperbuat daripada getah perlu diskrukan terlebih dahulu ke tempatnya, di mana kemudiannya ia akan memegang setiap komponen pam lain (volut, shaft berputar, plat belakang, dan juga motor) dengan teguh. Gasket ini berfungsi seperti berikut:
Penyerapan Getaran: Salah satu faedahnya adalah keupayaannya untuk melembapkan getaran yang berlebihan, yang mengurangkan kehausan dan tekanan mekanikal yang tidak perlu, dan juga antara bahagian yang menyumbang kepada jangka hayat pam air TotalFlo yang lebih lama.
Pengurangan Bunyi: Sama seperti ia menyerap pergerakan getaran, bunyi juga menjadi suram apabila sentuhan aloi ke aloi dalam pam elektrik ini terhalang.
Di hadapan plat belakang terdapat pengedap mekanikal, yang juga dipasang pada shaft, tujuan utamanya adalah kemampuan pengedapannya untuk menghalang kebocoran air terus ke dalam enjin pam TotalFlo.
Cincin-O, Pemisah, Dan Washer

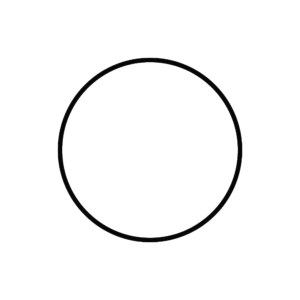

Pelbagai saiz aplikasi cincin-O yang diperbuat daripada EPDM (monomer etilena propilena diena) adalah kedap udara dan kedap air, dipasang pada pelbagai bahagian pam air TotalFlo Davey.
Polimer tersebut, iaitu EPDM, menjadi pilihan berbanding neoprena kerana mempunyai rintangan suhu yang tinggi, yang mungkin berlaku semasa operasi yang panjang dan penyingkiran cecair likat dalam pam saliran (buburan melekit boleh mengurangkan kecekapan pam air, menghasilkan lebih banyak haba keseluruhannya).
Ini ditambah dengan lapisan perlindungan tambahan dan terakhir, di mana washer akhirnya digunakan—diletakkan di hadapan bahagian pengedap mekanikal—untuk memberikan satu lagi sekatan ketat bagi menghalang air daripada masuk. Pembahagian beban juga dapat diperhatikan dari washer kerana ia menghalang pengisaran, sambil membolehkan keseragaman antara aktiviti bahagian-bahagian lain berjalan serentak.
Pemisah Dalam Lelaran Pam Air Berbilang Peringkat TotalFlo: Apabila dilihat dari bahagian keratan rentas, sejumlah pemisah yang boleh dikira dapat ditemui, dan ini direka bentuk untuk dipasang bagi menyediakan ruang yang mencukupi di mana ruang peringkat akan dapat berfungsi dengan betul dan tanpa bergesel antara satu sama lain.

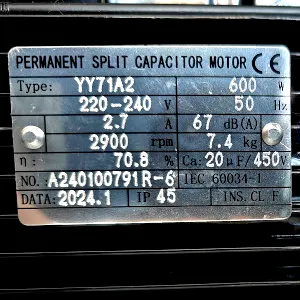

Data Elektrik Pam Air TotalFlo & Had Operasi (Penggunaan Perumahan)
| TF40J-18 | TF50J-18 | TF117MS-18 | |
|---|---|---|---|
| Saiz Motor | 370W | 600W | 750W |
| Voltan | 220-240V | ||
| Frekuensi | 50 Hz | ||
| Arus | 1.95A | 2.7A | 4.0A |
| Fasa | Tunggal | ||
| Penebat | Kelas F | ||
| IP | 45 | ||
| Kabel kuasa | 1.8m (3.28 kaki) | ||
| Kelajuan nominal | 2,820 rpm | 2,900 rpm | 2,860 rpm |
| Saiz salur masuk | 1 inci (25.4mm) BSP F | 1.25 inci (31.75mm) BSP F | |
| Saiz salur keluar | 1 inci (25.4mm) BSP M | ||
| Kepala maksimum | 35m (114.83 kaki) | 41m (134.51 kaki) | |
| Aliran maksimum | 40 Liter per minit (10.57 gelen per minit) | 50 Liter per minit (13.21 gelen per minit) | 117 Liter per minit (30.91 gelen per minit) |
| Suhu air maksimum | 35°C (95°F) | ||
| Suhu ambien maksimum | 40°C (104°F) | ||
| Tekanan masuk | 180 kPa (1.8 bar) | ||
| Perumah hujung basah | Keluli Tahan Karat 304 | ||
| Penarafan bunyi | 69.4 dB | 72.8 dB | 67.8 dB |
*Watt disingkatkan kepada ‘W’.
*V mewakili voltan.
*Hz ditakrifkan untuk jumlah Hertz.
*Ampere dirujuk sebagai ‘A’.
*Meter disimbolkan sebagai ‘m’.
*Kaki disingkatkan sebagai ft.
*Revolusi per minit, juga dikenali sebagai kitaran per minit, disingkatkan sebagai ‘rpm’.
*Millimeter disimbolkan sebagai ‘mm’.
*BSP F bermaksud Paip Standard British Selari.
*BSP M menjelaskan Paip Standard British Tirus.
*Darjah Celsius diwakili dengan °C.
*Darjah Fahrenheit disimbolkan sebagai °F.
*Desibel disingkatkan kepada ‘dB’.
Prestasi Hidraulik Pam Air Isi Rumah Davey TotalFlo
Prestasi Hidraulik Pam Bah Davey TotalFlo
| AS33 | AS75 | |
|---|---|---|
| Saiz Motor | 330W | 750W |
| Voltan | 220-240V | |
| Frekuensi | 50 Hz | |
| Fasa | Tunggal | |
| Penebat | Kelas F | |
| IP | X8 | |
| Kelajuan nominal | 2,850 rpm | |
| Operasi rata automatik | Ya | |
| Saiz partikel | 18mm (lembut & dalam air) (0.71 inci) | |
| Saiz salur keluar | 2 inci / 50.8mm BSP F (1.25 inci / 31.75mm termasuk pengurang) | |
| Kepala maksimum | 5m (16.4 kaki) | 8m (26.25 kaki) |
| Aliran maksimum | 180 Liter per minit (47.55 gelen per minit) | 230 Liter per minit (60.76 gelen per minit) |
| Suhu air maksimum | 40°C (104°F) | |
*Watt diterjemahkan sebagai ‘W’.
*Voltan di sini disimbolkan sebagai ‘V’.
*Hertz ditukar kepada Hz.
*Revolusi per minit, atau RPM, juga dikenali sebagai kitaran per minit.
*Millimeter ditulis sebagai mm dalam jadual pam takungan ini.
*Meter dilambangkan sebagai ‘m’.
*Kaki disingkatkan sebagai ‘ft’.
Prestasi Hidraulik Pam Air Tenggelam Davey TotalFlo
Dalam Kotak
Pam Air Davey TotalFlo
Manual Pengguna
Bukti Pembelian
24 Bulan Waranti Pengeluar (Meningkat 6 Bulan Lagi dengan Skim e-Waranti)
Borang Perhubungan
