Pam takungan Davey Vortex
Ciri-ciri utama:
- Jenis pam bah.
- Sesuai untuk kegunaan kilang dan keluaran kumbahan.
- Untuk pengosongan bah, pelupusan efluen septik, pemindahan air atau pengepam buburan ringan.
- Waranti 12 bulan untuk pam, motor & suis apungan.
- Meterai hermetik untuk penutupan kedap air.

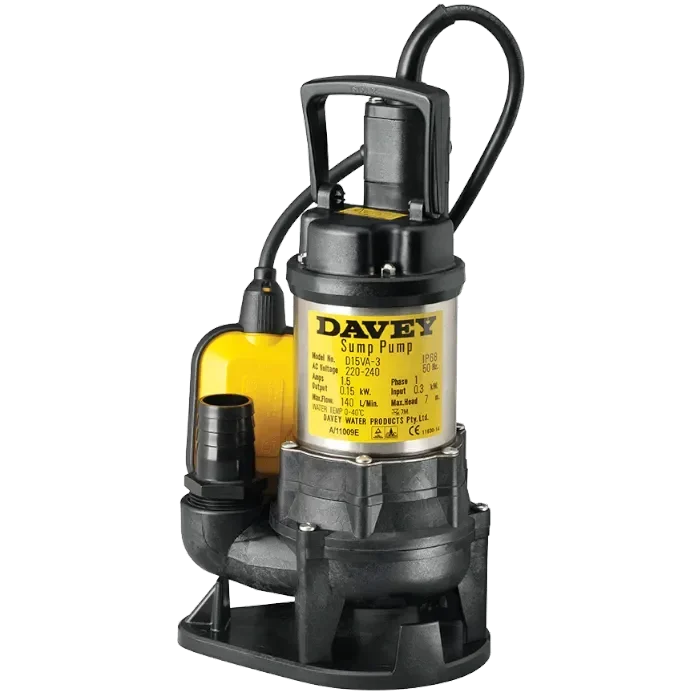

Gambar keseluruhan pam takungan Davey Vortex
Mengatasi cabaran saliran harian memerlukan lebih daripada sekadar pam; ia memerlukan rakan atau peralatan yang tahan lasak dan boleh diharap, mampu berfungsi walaupun dalam keadaan paling mencabar. Pam takungan Vortex Davey, juga dikenali sebagai pam air kelabu tenggelam, mencapai tahap kebolehpercayaan tinggi melalui reka bentuk inovatif dan bahan binaan berkualiti. Sama ada mengosongkan ruang bawah tanah, menguruskan telaga air ribut, atau memindahkan air kelabu dari perangkap takungan di bawah asas kediaman, pam ini direka untuk menjadikan pengaliran air lebih cekap dan lancar.
Setiap pam saliran Davey dibina dengan keseimbangan antara kejuruteraan kukuh dan kemudahan penggunaan. Setiap model dilengkapi dengan pengedap bibir pasir serta kelongsong motor, pengikat serta penapis diperbuat daripada keluli tahan karat 304 yang tahan kakisan, memberikan perlindungan terhadap kelembapan, minyak, dan keadaan air bawah tanah yang ekstrem. Kesan pusaran yang terhasil daripada pendesak vorteks berpusat membolehkan pepejal lembut melepasi laluan air tanpa tersumbat. Reka bentuk ini terbukti memberikan prestasi unggul di mana kebolehpercayaan, kecekapan, dan jangka hayat operasi yang panjang amat penting, sama ada di ruang bawah tanah, sistem paip, tapak binaan, atau aplikasi marin.
Direka untuk digunakan dalam air kelabu, air sisa septik, atau campuran cecair ringan, pam takungan Vortex Davey memberikan prestasi lancar dalam telaga bawah tanah, longkang ribut, atau takungan konkrit. Ia merupakan pilihan boleh dipercayai untuk pengurusan air kediaman mahupun komersial, di mana pam tenggelam yang tahan lama amat penting bagi memastikan kawasan kekal kering dan terlindung. Prestasi dan keselamatannya telah diperhalusi melalui pengalaman selama beberapa dekad.
Gambaran julat dan pilihan prestasi
Setiap aplikasi mempunyai keperluan prestasi tersendiri. Rangkaian pam takungan Vortex Davey menawarkan pelbagai model yang direka untuk menangani cabaran saliran dan air sisa daripada saliran telaga rumah hingga ke sistem pemindahan industri.
| No. Model | Kuasa Keluaran, kW | Set Rel | Voltan | Saluran Keluar | Kumpulan Produk |
| D15VA | 0.15 | N/A | 220/240 | 1¼″ | 1051 |
| D15VAGMA | 0.15 | N/A | 220/240 | 1¼″ | |
| D25VA | 0.25 | N/A | 220/240 | 1½″ | |
| D40VA | 0.40 | N/A | 220/240 | 2″ | |
| D75VA | 0.75 | N/A | 220/240 | 3″ | 2010 |
| D150V | 1.50 | SR80 | 220/240 | 3″ | |
| DT08V | 0.75 | N/A | 415 | 3″ | |
| DT15V | 1.50 | SR80 | 415 | 3″ | |
| DT37V | 3.70 | SR80 | 415 | 3″ | |
| DT75V | 7.50 | SR100 | 415 | 4″ |
Model kompak seperti D15VA, D15VAGMA, D25VA, dan D40VA sesuai untuk penggunaan domestik atau komersial ringan seperti sistem taman, telaga bawah tanah, dan pelupusan air kelabu. Ia mampu mengendalikan pepejal lembut sehingga 20 mm (D15VA/D15VAGMA), 25 mm (D25VA), dan 35 mm (D40VA) dengan kadar aliran sehingga 240 liter/minit dan ketinggian kepala maksimum 7.5 m. Reka bentuknya yang ringan dan pilihan suis apungan menegak memudahkan pemasangan serta penyelenggaraan.
Model D75VA dan DT08V pula mengendalikan pepejal lembut sehingga 46 mm, dengan kadar aliran maksimum 600 liter/minit dan ketinggian kepala 8.5 m. Dengan pendesak besi tuang, dua pengedap mekanikal, dan reka bentuk takungan minyak, ia memberikan prestasi tahan lama untuk saliran pembinaan, telaga asas, serta aplikasi campuran cecair ringan.
Pada tahap tertinggi, model D150V, DT15V, DT37V, dan DT75V menawarkan kuasa 1.5 kW hingga 7.5 kW, mampu mengendalikan cecair dengan pepejal lembut kecil atau bahan terampai ringan. Direka untuk longkang ribut, perlombongan, dan pemasangan telaga marin, model ini boleh digandingkan dengan set rel gelangsar (SR80/SR100) untuk pemasangan dan penyelenggaraan pam yang selamat serta mudah di kawasan dalam atau sempit.
Pengenalan pam takungan Vortex

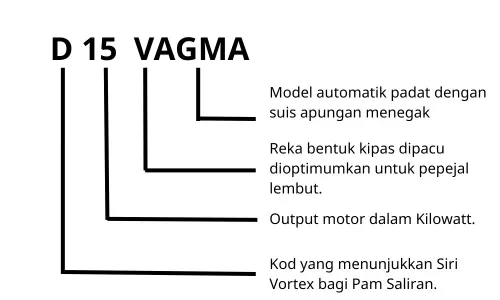

Pemilihan pam saliran atau kumbahan tenggelam kini lebih mudah dengan sistem penamaan model Davey yang jelas.
Setiap nama model memberikan maklumat prestasi dan konfigurasi, membantu pemasang dan jurutera mengenal pasti model yang sesuai dengan sistem air mereka.
- Awalan “D” atau “DT” – Menunjukkan pam saliran Vortex Davey, dengan “DT” mewakili motor elektrik tiga fasa.
- Nombor berikutnya – Menunjukkan anggaran kuasa motor dalam kilowatt, menandakan keupayaan tekanan dan prestasi pam.
- Akhiran “V” – Mengenal pasti reka bentuk pendesak vorteks, dioptimumkan untuk mengepam pepejal lembut dan air kelabu dengan risiko tersumbat yang minimum.
- Akhiran “A” – Menunjukkan model automatik yang dilengkapi dengan suis apungan standard, berfungsi menghidupkan atau mematikan pam berdasarkan paras air.
- Akhiran “AGMA” – Merujuk kepada model automatik kompak dengan suis apungan menegak terbina, sesuai untuk telaga sempit atau ruang terhad di mana suis apungan jenis tali tidak dapat bergerak bebas.
Sebagai contoh, D75VA ialah pam vorteks fasa tunggal 0.75 kW, sesuai untuk saliran telaga rumah atau pemindahan air sisa, manakala DT37V ialah pam berkuasa 3.7 kW tiga fasa yang direka untuk telaga air sisa industri atau sistem air ribut berkapasiti tinggi.
Pasangan
Kabel kuasa HO7RN-F yang tahan minyak
Setiap pam dilengkapi kabel kuasa HO7RN-F sepanjang 10 meter yang tahan terhadap minyak, kelembapan, dan bahan kimia. Kabel berpenebat getah tugas berat ini mengekalkan kelenturan walaupun pada suhu rendah, serta tahan haus semasa pemasangan.
Model tiga fasa menggunakan hujung wayar terbuka untuk sambungan terus ke panel kawalan, manakala model kecil hadir dengan palam AU acuan siap.

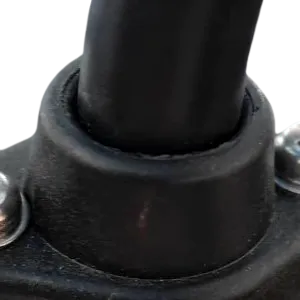

Pengedap bibir pasir untuk perlindungan tambahan
Komponen kecil tetapi penting ini berfungsi sebagai penghalang antara pendesak dan pengedap mekanikal, mencegah pasir atau mendapan halus daripada memasuki ruang motor.
Perlindungan berlapis ini memanjangkan jangka hayat galas dan pengedap motor, mengurangkan keperluan penyelenggaraan dalam jangka panjang.

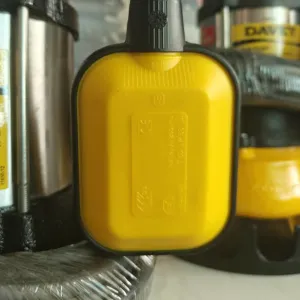

Keserasian suis apungan automatik
Model dengan akhiran “A” dilengkapi suis apungan bertali, manakala model “AGMA” menggunakan suis apungan menegak yang sesuai untuk ruang sempit.
Suis ini mengelakkan operasi kering, melindungi pendesak dan motor, serta menjimatkan tenaga dengan memastikan pam beroperasi hanya apabila diperlukan.
Set rel gelangsar untuk pemasangan mudah dan selamat
Set rel gelangsar Davey direka untuk memudahkan pemasangan dan penanggalan pam dari telaga atau takungan tanpa perlu membuka paip atau masuk ke dalam ruang tersebut.
Tersedia dalam saiz 50 mm, 80 mm, dan 100 mm, set ini sesuai untuk model pam yang lebih berat atau lokasi yang memerlukan penyelenggaraan atau pembersihan berkala. Pilihan keluli tahan karat 316 turut disediakan untuk ketahanan kakisan maksimum.
| No. Bahagian | Saiz Rel (Saiz Nominal -Rel tidak di | Digunakan dengan | Saluran Keluar |
| SR50 | 1″ | Pengisar & 2″ Kumbahan | 1¼″ or 2″ |
| SR80 | 1¼ ″ | 3″ Kumbahan | 3″ |
| SR100 | 1½″ | 4″ Kumbahan | 4″ |
| SR150 | 1½″ | 6″ Kumbahan | 6″ |
| Model Keluli Tahan Karat 316 | |||
| SR50SS | 1″ | Pengisar & 2″ Kumbahan | 2″ |
| SR80SS | 1¼″ | 3″ Kumbahan | 3″ |
| SR100SS | 1½″ | 4″ Kumbahan | 4″ |
Pensijilan
Setiap pam takungan Vortex Davey direka dan dihasilkan mengikut piawaian antarabangsa yang ketat bagi memastikan keselamatan, kualiti, dan prestasi alam sekitar yang tinggi. Dibina untuk ketahanan dalam keadaan saliran dan air sisa yang mencabar, setiap unit menjalani ujian serta pensijilan menyeluruh bagi menjamin kebolehpercayaan jangka panjang dan keselamatan pengguna. Sijil dan pemeriksaan berikut terpakai bagi rangkaian produk ini:
European Conformity (CE): Menunjukkan pematuhan sepenuhnya terhadap arahan European Union bagi keselamatan elektrik, kesihatan, dan perlindungan alam sekitar. Pensijilan ini mengesahkan bahawa setiap pam takungan Vortex Davey telah diuji untuk prestasi elektrik yang selamat, kekuatan struktur, serta pematuhan terhadap piawaian alam sekitar.
Geprüfte Sicherheit, GS (TÜV022849EA): Mengesahkan bahawa pam takungan Vortex Davey telah berjaya melepasi ujian bebas yang dijalankan oleh TÜV di bawah German Product Safety Law (ProdSG). Tanda GS ini mengesahkan keselamatan mekanikal dan elektrik yang telah disahkan, menjamin prestasi yang boleh dipercayai serta tahan lama dalam aplikasi saliran kritikal.
Electromagnetic Compatibility (EMC) Compliance: Menunjukkan pematuhan terhadap pihak berkuasa Australian Communications and Media Authority (ACMA). Pensijilan ini memastikan pam tidak menghasilkan atau terjejas oleh gangguan elektromagnetik, membolehkan ia beroperasi dengan stabil bersama peralatan elektrik lain.
Standards Australia: Mengesahkan bahawa pam takungan Vortex Davey memenuhi penanda aras kebangsaan bagi keselamatan produk, prestasi, dan kualiti bahan seperti yang ditetapkan oleh Standards Australia.
- Subklausa AS4020: Diuji mengikut piawaian AS4020 bagi memastikan kesesuaian untuk digunakan dengan air minuman. Ini memastikan tiada bahan berbahaya yang meresap daripada bahan binaan pam, sekaligus mengekalkan keselamatan air dan pematuhan terhadap peraturan kesihatan Australia.
New Zealand Standards: Menunjukkan pematuhan terhadap rangka kerja peraturan New Zealand bagi produk elektrik dan sistem pengendalian air, memastikan operasi yang selamat dan boleh dipercayai dalam aplikasi domestik dan komersial.
- Subklausa NZS4020: Setara dengan AS4020 di Australia, piawaian ini mengesahkan bahawa bahan yang digunakan dalam pam adalah selamat untuk bersentuhan dengan air minuman. Ia mengesahkan keselamatan alam sekitar dan kesihatan, memastikan prestasi yang konsisten dan boleh dipercayai dalam aplikasi pengurusan air di New Zealand.
Panduan pemilihan pam takungan
Panduan pemilihan ini membantu pengguna memilih jenis pam yang sesuai dengan keadaan cecair. Daripada air hujan dan saliran bersih kepada air kelabu, air sisa, lumpur berat, setiap model direka mengikut saiz partikel dan tahap kekotoran tertentu, memastikan pengguna mendapat pam paling cekap, tahan lama, dan sesuai untuk aplikasi saliran atau kumbahan mereka.
| Cecair Yang Sesuai | Air Ribut | Saliran | Air Kotor / Air Kelabu | Air Buangan / Efluen/ Kumbahan | Enapcemar / Buburan | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| Pam | D23A/B, D42A/B & D53A/B | Modal Pam Tenggelam Double Case Kecil (DC10) | Modal Pam Penyahairan Kecil (D10 & D15) | Modal Double Case (DCS40 & Above) | Modal Pam Penyahairan (D25 & Yang Lebih Bersir) | Modal Single Channel (S) | Modal Vortex (V) | Modal Cutter (K) | Modal Grinder (G) | Modal Enapcemar & Buburan (KZN) |
| Cecair / Aplikasi | ||||||||||
| Air pancut | X | ✔ | — | |||||||
| Air ribut (e.g. tangki, kebun ataupun rumah) | ✔ | — | ✔ | — | ||||||
| Air ribau dan air lari daripada luas permukaan | ✔ | X | ✔ | |||||||
| air kelabu dengan pepejal nil atau lembut (e.g. pam keluar tangki septik) | ✔ | X | ✔ | |||||||
| Air kotor dengan lembut kurang daripada 1% – sedikit haus dan lusuh boleh dijanka (e.g. penyahairan tapak, saliran kolam renang, pam keluar air ribut) | ✔ | X | ✔ | X | ✔ | |||||
| Air sesampai 10% pepejal lembut dalam penggantungan – zarah maksimum adalah 80% daripada keluaran pam (e.g. kumbahan mentah separuh disaring, stok efluen, perangkap gris) | X | ✔ | ||||||||
| Air dengan rambut isipadu sederhana dalam penggantungan (e.g. air kelabu, cucian rumah penyembelihan, cuci anjing, pencucian haiwan) | X | ✔ | X | |||||||
| Air dengan bahan bertali dalam penggantungan (e.g. kedai dobi, kapas & kilang bulu, kilang pengeluar makanan) | X | ✔ | X | |||||||
| Kumbuhan mentah dimasuk produk kebersihan | X | ✔ | X | |||||||
| Buburan sesampai 35mm zarah dalam penggantungan sehingga 70% berat (e.g. pasir dan buburan, air tapak bangunan, air tapak lombong) | X | ✔ | ||||||||
Pembinaan keluli tahan karat 304
Pemilihan bahan adalah asas kepada ketahanan. Setiap pam takungan Vortex Davey mempunyai kelongsong motor, aci, pemegang, dan pengikat daripada keluli tahan karat 304, memberikan ketahanan kakisan yang unggul walaupun di persekitaran bawah tanah, marin, atau tercemar minyak.
Reka bentuk kukuh ini menjamin jangka hayat panjang serta prestasi berterusan di kawasan mencabar seperti telaga konkrit, saliran asas, atau perangkap bahan api.
Reka bentuk pendesak vorteks untuk saliran cekap dan tahan penyumbatan
Pendesak terbuka atau separa vorteks yang digunakan dalam setiap pam takungan Vortex Davey direka untuk mengalirkan air dan pepejal lembut dengan mudah. Reka bentuk pusaran air ini memastikan bahan terampai kekal berpusing dan tidak menyumbat bahagian tengah pendesak. Diperbuat daripada polikarbonat bagi model kecil dan besi tuang bagi model besar, ia tahan haus dan mengekalkan prestasi yang konsisten.
Reka bentuk ini amat berkesan untuk air kelabu, saliran, atau campuran cecair ringan yang mengandungi bahan berserat atau mendapan halus.
Dua pengedap mekanikal dalam takungan minyak
Bagi memastikan hayat motor yang panjang serta perlindungan kebocoran, model sederhana dan besar dilengkapi dua pengedap mekanikal dalam takungan minyak pelincir, manakala model kecil menggunakan satu pengedap.
Gabungan bahan silikon karbida, seramik, dan karbon memberi perlindungan tinggi terhadap geseran serta kemasukan air atau pasir halus. Sistem ini memastikan penyejukan motor secara optimum mengekalkan prestasi hidraulik stabil walaupun ketika beroperasi secara berterusan.
Dalam Kotak
Pam Takungan Davey Vortex
Manual Pengguna
Bukti Pembelian
12 Bulan Waranti Pengeluar
