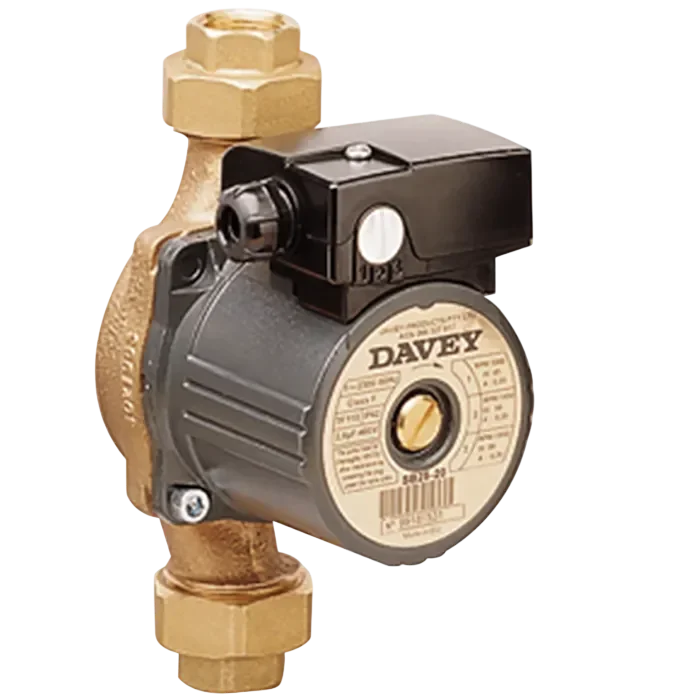

Pam Davey Circulator
Ciri-ciri utama:
- Jenis sistem tekanan automatik standard.
- Sesuai untuk pemasangan domestik dan komersial.
– Untuk rumah, motel, bangunan pangsapuri kecil, dan litar pemanasan solar. - 24 bulan waranti untuk pam & motor.
- Tekanan tetap untuk setiap penggunaan.
- Pemasangan mudah dan terus terang.
Pengelasan:
Gambaran Keseluruhan Pam Davey Circulator
Pam Davey Circulator direka untuk peredaran air yang cekap dalam sistem air panas domestik, gelung pemanasan hidronik, litar HVAC, dan pemasangan dandang pemanasan pusat. Pam ini direka untuk memberikan kadar aliran yang stabil, mengekalkan tekanan hidraulik, serta memastikan pergerakan cecair yang lancar melalui sistem gelung tertutup dan gelung terbuka, sekali gus memastikan suhu dan tekanan air yang konsisten. Pam ini serasi dengan air minuman, air yang dinyahoksigen, serta cecair terawat, di samping tahan kakisan dan sesuai dipasang di bilik mekanikal dalaman atau luaran.
Rangkaian Pam Davey Circulator ini digunakan secara meluas dalam pemasangan kediaman dan komersial, termasuk pemanas air, sistem pengedaran semula air panas, gelung pemanasan berskala kecil, sambungan dandang, serta litar pengedaran hidronik. Ia juga digunakan untuk penulenan air mudah alih, peredaran air domestik, dan aplikasi gelung pengembangan pemanasan pusat, serta boleh disepadukan dengan lancar bersama injap, pam, dan sistem kawalan.
Variasi Pam Peredaran
Rangkaian pam edaran ini merangkumi pelbagai kod produk bagi membezakan konfigurasi motor, gaya pemasangan, dan jenis aplikasi. Kod yang biasa digunakan termasuk:
| Variasi Pam Davey Circulator | Kod Produk (SKU) |
| SC20-25 | |
| SC20-25 | |
| SB30-25 | |
| SS30-25 | |
| SXM32-45 |
Setiap kod produk menentukan:
Kelas prestasi hidraulik (kadar aliran dan tekanan/head)
Voltan motor, fasa, dan penarafan kuasa
Bahan badan pam (besi tuang, gangsa, atau keluli tahan karat)
Kod-kod ini membolehkan jurutera dan kontraktor memilih pam yang sesuai untuk projek peredaran air bagi kegunaan kediaman, komersial, atau sistem peredaran air mudah alih.
Kaedah Pengenalan
Seperti pam air lain yang terdapat di pasaran, terdapat kaedah pengenalpastian yang membantu mengenal pasti siri pam sentrifugal Davey dengan mudah.
Pengenal unik ini telah ditetapkan selaras dengan sistem pengurusan inventori di seluruh rangkaian gudang global Davey Water Products Pty Ltd, yang bermaksud tiada dua pam elektrik dan/atau pam diesel / bahan api fosil yang akan mempunyai pengenalpastian yang bertindih.
Dalam kes pam edaran, ia telah diperuntukkan dengan teliti untuk menggunakan kod produk berikut:
“SX XX-XX”
Huruf abjad yang bermula dengan “S” menerangkan siri pam edaran (circulation pump). Selepas huruf “S”, huruf abjad seterusnya menerangkan bahan badan pam. Berdasarkan contoh yang ditunjukkan, huruf “C” merujuk kepada besi tuang (cast iron) sebagai bahan badan pam.
Selepas simbol huruf tersebut, terdapat nombor. Dalam kes ini, nombor pertama sebelum tanda sengkang (-) mewakili kadar aliran nominal pam edaran. Berdasarkan contoh yang diberikan, SC20-XX menunjukkan kadar aliran nominal sebanyak 2.0 meter padu sejam (m³/j).
Akhir sekali, nombor selepas tanda sengkang (-) menerangkan saiz sambungan paip mengikut piawaian British Standard Pipe (BSP). Dalam contoh yang ditunjukkan, SC20-25 menerangkan sambungan paip 25 mm / 1 inci dengan sambungan BSP.
Lampiran

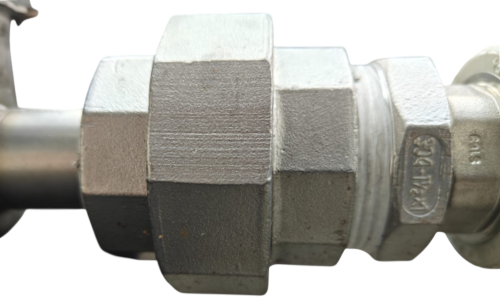

Sambungan Union Barrel Untuk Cecair Bersuhu Tinggi
Pam Davey Circulator dilengkapi dengan barrel union yang mempunyai port berulir, membolehkan sambungan terus kepada paip sistem paip dari ¾ inci (≈19 mm) hingga 1¼ inci (≈32 mm).
Sambungan union ini memudahkan proses pemasangan, membolehkan pembukaan semula dengan mudah untuk kerja penyelenggaraan, serta membolehkan penggantian kartrij pam tanpa mengganggu rangkaian paip sedia ada.
Union ini juga membantu mengurangkan tekanan mekanikal pada titik sambungan, sekali gus menyokong kebolehpercayaan jangka panjang dalam sistem peredaran air bagi kegunaan domestik dan komersial.
Injap Kawalan
Pam Davey Circulator boleh diintegrasikan dengan injap kawalan, yang berfungsi untuk mengawal kadar aliran melalui sistem paip. Injap ini penting dalam litar pemanasan hidronik dan gelung pengedaran semula air panas domestik, kerana ia membolehkan pam mengekalkan tekanan hidraulik yang stabil serta tekanan sistem yang konsisten.
Dengan melaraskan injap ini, jurutera boleh mengimbangi aliran antara beberapa cabang dalam pemasangan pemanasan pusat atau sistem HVAC. Injap kawalan ini juga membantu mengurangkan fenomena water hammer dengan meredam lonjakan tekanan apabila pam dihidupkan atau dihentikan.
Injap Solenoid
Pam Davey Circulator boleh dipasang bersama injap solenoid untuk mengautomasikan operasi pam dalam gelung pemanasan, penyejukan, atau air domestik. Injap solenoid menerima isyarat elektrik daripada termostat atau sistem pengurusan bangunan untuk membuka atau menutup, membolehkan kawalan pergerakan cecair yang tepat.
Integrasi ini sangat berguna dalam litar pemanasan solar, sistem air panas bersiri dua gelung, atau sistem HVAC berpusat, di mana aliran air perlu bertindak balas secara dinamik mengikut suhu atau keperluan penghuni.
(Injap sehala tahan suhu tinggi dipasang sebagai sebahagian daripada sistem air bersama pam Davey Circulator. Gambar yang ditunjukkan di sini diambil dari pandangan burung.)
Injap Semak Tahan Suhu Tinggi
Pam Davey Circulator boleh berfungsi bersama injap sehala (check valve), yang menghalang aliran balik dalam rangkaian paip.
Ini memastikan air panas atau air sejuk mengalir mengikut arah yang ditetapkan dan mengelakkan turun naik tekanan sistem yang berpotensi merosakkan pam atau peralatan yang bersambung.
(Gambar injap sehala diambil dari sudut aliran masuk, di mana komponen dudukan (seat) di dalamnya dapat dilihat.)
Injap sehala amat penting dalam sistem hidronik gelung tertutup, litar dandang, dan sistem pengedaran semula air minuman.
Pemasangan injap sehala yang betul juga membantu mengurangkan penggunaan tenaga pam yang tidak perlu serta mengekalkan prestasi hidraulik yang cekap.
Penyepaduan Tangki Pengembangan
Walaupun bukan sebahagian fizikal pam, pam Davey Circulator serasi dengan tangki pengembangan dalam sistem hidronik gelung tertutup. Tangki pengembangan menyerap tekanan berlebihan yang disebabkan oleh pengembangan terma air, sekaligus mengurangkan tekanan pada paip, sambungan, dan badan pam.
Integrasi dengan tangki pengembangan membantu meminimumkan fenomena water hammer, meningkatkan jangka hayat sistem, dan memastikan operasi yang stabil dalam gelung pemanasan pusat atau sistem pemanasan air solar.
Pengsijilan

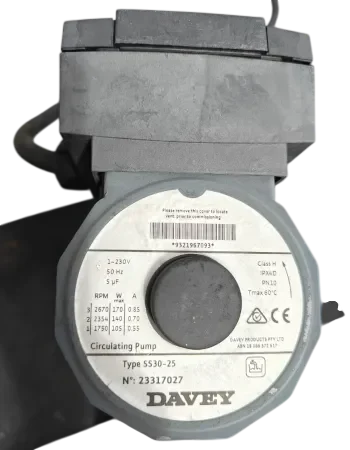

Tercatat di atas badan motor pam Davey Circulator, terdapat siri spesifikasi teknikal yang menunjukkan had operasi ringkas serta pensijilan yang diiktiraf.
Maklumat ringkas ini memberitahu juruteknik dan jurutera pam air di tapak sama ada Davey Circulator sesuai untuk pemasangan di lokasi tertentu, kerana keadaan boleh berbeza dari satu situasi ke situasi lain.
Walau bagaimanapun, set pensijilan utama yang disertakan bersama pam ini adalah:
ISO 9001: Pam ini dihasilkan mengikut piawaian kualiti ISO 9001 dan mematuhi peraturan air minuman. Ini memastikan operasi selamat dalam sistem air domestik, bangunan komersial berskala kecil, dan gelung pemanasan hidronik. Disahkan tahan kakisan, pam ini sesuai digunakan dengan air yang dinyahoksigen dan cecair terawat.
Penandaan CE (CE Marking): Conformité Européenne atau penandaan CE adalah sijil wajib untuk pam yang dijual dalam Kesatuan Eropah, menandakan pematuhan terhadap undang-undang keselamatan, kesihatan, dan perlindungan alam sekitar. Pensijilan ini membolehkan Davey Water Products Pty Ltd bergerak dan menjual pam secara bebas di lebih daripada 30 negara Eropah tanpa sebarang halangan.
Motor TEFC
Pam Davey Circulator menggunakan motor elektrik TEFC (Totally Enclosed Fan Cooled) berkecekapan tinggi yang direka untuk operasi berterusan. Ia biasanya beroperasi pada 230 V fasa tunggal atau 50 Hz, dengan kuasa kuda berskala kecil sesuai untuk litar pemanasan domestik dan komersial.
Motor ini menukarkan tenaga elektrik menjadi putaran mekanikal, terus memutar poros pam dan impeller untuk menjana daya sentrifugal. Bearing dilincirkan oleh cecair yang dipam, mengurangkan kehausan dan keperluan penyelenggaraan. Perlindungan thermal overload memastikan operasi selamat di bawah keadaan suhu tinggi atau kadar aliran tinggi, manakala konstruksi bersijil IP56 melindungi motor daripada habuk dan percikan air.
(Pandangan hadapan pam Davey Circulator yang menunjukkan motor jenis totally-enclosed fan-cooled dari sudut lain.)
Kapasitor (Tork Permulaan Tinggi)
Kapasitor berkapasiti tinggi terbina dalam pam Davey Circulator menyediakan tork permulaan yang mencukupi untuk motor pam, membolehkan pam mula beroperasi dengan boleh dipercayai walaupun dalam keadaan tekanan tinggi atau geseran tinggi dalam gelung paip. Ini memastikan pam dapat mengatasi rintangan awal sistem, seperti injap, paip panjang, atau injap pencampuran termostatik, tanpa menarik arus berlebihan.
Perlindungan Lebihan Muatan Motor
Pam ini dilengkapi dengan perlindungan lebihan muatan automatik (thermal overload) yang melindungi motor daripada kepanasan berlebihan semasa operasi berterusan atau apabila aliran tersumbat. Ciri ini meningkatkan kebolehpercayaan jangka panjang motor, mengurangkan masa henti, dan menghapuskan keperluan perlindungan motor luaran dalam kebanyakan pemasangan domestik dan komersial kecil.
(Pandangan sisi pam Davey Circulator yang menunjukkan motor totally-enclosed fan-cooled dari sudut lain.)

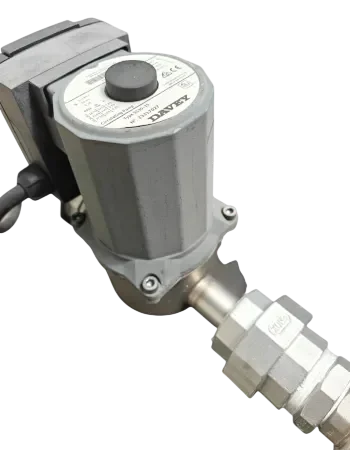

Sedutan Salur Masuk
Sambungan Masuk dan Keluar Standard
Pam Davey Circulator menggunakan sambungan berulir BSP (British Standard Pipe), biasanya 1 inci (≈25 mm), yang serasi dengan sistem paip domestik dan komersial kecil. Reka bentuk ini memastikan cecair masuk ke impeller dengan lancar, meminimumkan turbulensi, dan mengurangkan risiko kavitasi dengan mengekalkan NPSH (Net Positive Suction Head) yang mencukupi. Pemasangan inlet yang betul adalah penting untuk memastikan kecekapan dan kebolehpercayaan pam jangka panjang dalam sistem air panas domestik atau sistem edaran dandang.
Plugn Manual untuk Pembuangan Udara / Priming
Pam ini dilengkapi dengan plugn manual di atas inlet sedutan, membolehkan operator mengeluarkan udara yang tersekat semasa permulaan. Pembuangan udara yang betul memastikan pam beroperasi pada kecekapan maksimum, mencegah kavitasi, dan mengekalkan aliran stabil melalui sistem. Dalam sistem air panas domestik atau gelung hidronik, ciri ini amat berguna semasa pemasangan awal atau selepas penyelenggaraan.

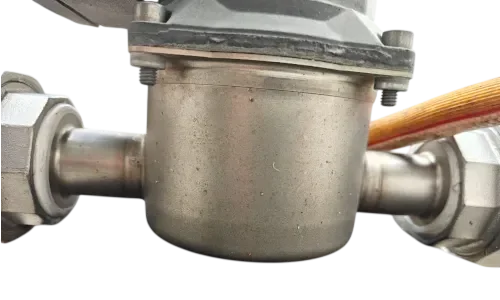

Volute
Dalam pam sentrifugal, volute ialah badan berbentuk spiral yang direka untuk menukar tenaga kinetik menjadi tenaga tekanan selepas cecair keluar dari impeller. Apabila impeller berputar, ia memberikan halaju tangen tinggi kepada cecair. Volute mengumpul aliran ini di sekeliling periferi impeller dan menyediakan kawasan keratan rentas yang semakin meningkat, yang mengurangkan kelajuan cecair mengikut prinsip kesinambungan (continuity principle). Penurunan kelajuan ini menghasilkan peningkatan tekanan statik yang sepadan, meningkatkan kecekapan hidraulik dan membolehkan prestasi pelepasan yang efektif.
Dalam kes pam Davey Circulator, volute (atau yang secara rasmi dikenali sebagai shell casing dalam dokumentasi Davey) hadir dalam beberapa variasi bahan yang membentuk laluan pergerakan cecair:
- Besi tuang (Cast iron)
- Gangsa (Bronze)
- Keluli tahan karat (Stainless steel)
Salah satu sebab utama pemilihan logam yang kukuh untuk penutup pam Circulator ialah keupayaannya menahan tahap haba dan sejuk yang tinggi (atau kecekapan penghantaran haba yang baik), membolehkan pam mengendalikan air pada pelbagai suhu. Selain itu, aloi logam yang dipilih juga tahan lama dan mampu menahan tekanan luaran yang boleh menyebabkan kebocoran atau tumpahan air panas yang berbahaya dari pam edaran.
Plat Belakang (Backplate) Dan/Atau Materai Mekanikal (Mechanical Seal)
Backplate menyokong mechanical seal dan mengekalkan penjajaran antara poros berputar dan badan pam. Mechanical seal biasanya menggunakan permukaan silicon carbide untuk menahan kehausan, kakisan kimia, dan pendedahan kepada air bersuhu tinggi.
Reka bentuk ini memastikan operasi jangka panjang tanpa kebocoran, melindungi bearing motor, dan membolehkan pam mengekalkan tekanan serta kestabilan hidraulik di bawah keadaan beban yang berbeza-beza.
Cincin-O & Spacer
O-ring Getah Nitril digunakan untuk menutup sambungan statik, termasuk sambungan badan pam dan antara muka pemasangan kartrij.
Spacer mengekalkan penjajaran paksi yang tepat antara impeller, poros, dan mechanical seal, mengurangkan getaran, meningkatkan jangka hayat bearing, dan mengekalkan prestasi hidraulik yang konsisten.
Komponen-komponen ini amat penting untuk memastikan operasi yang selamat dalam sistem peredaran air domestik dan komersial kecil.
Had Operasi
| Had Operasi | ||
| Kapasiti | 165 lpm | |
| Tekanan Kepala | 70 kPa | |
| Tekanan Kerja Maksumum | 1000 kpa | |
| Suhu Operasi | SC20-25 | -10°C to +95°C |
| SB25-20 | ||
| SB30-25 | ||
| SS30-25 | -10°C to +110°C | |
| SXM32-45 | ||
| Suhu Ambien Maksimum | +40°C | |
| Port ND | 20 to 32mm | |
| Kelajuan | See Table | |
| Bekalan kuasa | 1 x 230V | |
| Frekuensi | 50Hz | |
| Kelas penebat | F (155°C) | |
| Perlindungan | IP44 | |
Prestasi Hidraulik Pam SC20-25 Circulator

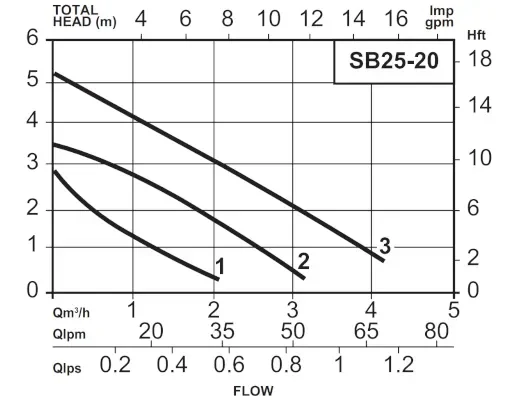

Prestasi Hidraulik Pam SC25-20 Circulator

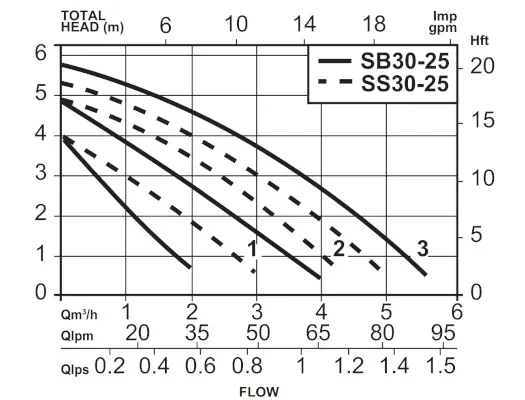

Prestasi Hidraulik Pam SC30-25 dan SS30-25 Circulator

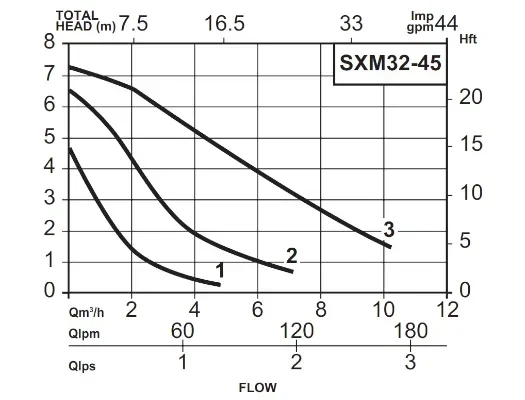

Prestasi Hidraulik Pam SXM32-45 Circulator
Dalam Kotak
Pam Davey Circulator
Manual Pengguna
Bukti Pembelian
24 Bulan Waranti Pengeluar
Borang Perhubungan
