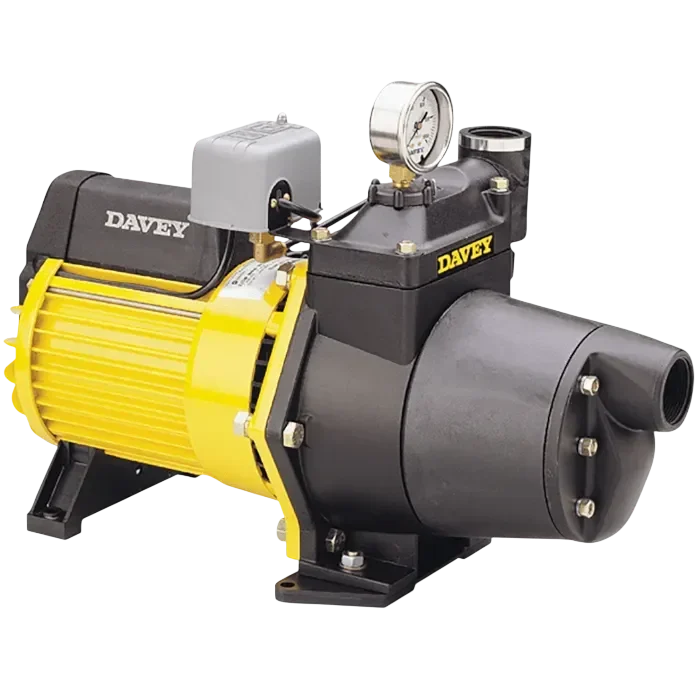

Pam Jet Davey Shallow Well

Ciri-ciri utama:

Jenis sistem tekanan automatik standard.
Sesuai untuk kedalaman sedutan sehingga 50m.
Digunakan untuk penyiram taman, bekalan air ternakan dan kerja cucian; aplikasi berkenal lain termasuk membekalkan air dari empangan, anak sungai, sungai dan telaga gerudi, atau untuk pengisian tangki.
24 bulan waranti untuk pam & motor.
Tekanan tetap untuk setiap penggunaan.
Pemasangan mudah dan terus terang.

Pengelasan:

Gambaran Keseluruhan Pam Jet Davey Shallow Well

Rangkaian Pam Jet Davey Deep Well (modal 095S, 095S1T, 125S, 125S1T, dan 165S0, 165S1T) direka untuk kegunaan pembinaan, paip, pengairan serta sistem bekalan air kediaman. Pam ini sesuai untuk mengepam air cecair dari empangan, anak sungai, sungai, lubang gerudi (borehole), akuifer dan tangki simpanan di mana ketinggian sedutan tidak melebihi 7.5 meter (24.6 kaki).

Ia lazim digunakan untuk pengisian tangki, air minuman (air boleh diminum), bekalan air ternakan, sistem penyiram (sprinkler), cucian kereta, pam penggalak tekanan (booster washer) serta bekalan air ladang secara umum. Dibina menggunakan bahan tahan kakisan, pam ini mempunyai perumah aluminium gred marin dengan lapisan dalaman Rilsan®, yang melindungi daripada kemasinan tanah, pendedahan air bawah tanah dan tekanan persekitaran.

Siri ini didatangkan dengan jaminan 2 tahun serta mematuhi piawaian ISO 9001 (Kualiti) dan ISO 14001 (Pengurusan Alam Sekitar), bagi memastikan keselamatan bekalan air dan operasi yang selamat untuk kegunaan rumah, taman dan sistem DIY kediaman.

Pam Jet Davey Deep Well diiktiraf secara meluas kerana kebolehannya menyesuaikan diri dalam bidang hidrogeologi, rawatan air bawah tanah dan pengurusan akuifer, menjadikannya sesuai untuk rumah kediaman mahupun sistem pengairan ladang tugas berat.

Variasi Pam Jet Davey Deep Well

Siri Pam Jet Deep Well terdiri daripada tiga model utama:

Siri Shallow Well
095S
095S1T
125S
125S1T
165S
165S1T

Model 165S tersedia dalam konfigurasi satu fasa dan tiga fasa.

Kaedah Pengenalan Pam Jet Davey Shallow Well

Nilai nombor dalam kod produk Shallow Well (095, 125, 165) mewakili kapasiti maksimum pam tersebut.

Pada bahagian akhir pengecam, huruf “S” menandakan konfigurasi Telaga Cetek (Shallow Well), iaitu pam direka untuk ketinggian sedutan sehingga 7.5 m (24.6 kaki) dan tidak memerlukan sistem penyuntik telaga dalam (deep well injector).

Bagi versi pengawal digital Torrium2, hujung model tersebut mengandungi nombor “1” yang menunjukkan operasi satu fasa.

Huruf terakhir “T” melambangkan bahawa sistem tersebut dilengkapi dengan pengawal Torrium2.

Kaedah Pengenalan Pam Jet Davey Shallow Well

Nilai nombor dalam kod produk Shallow Well (095, 125, 165) mewakili kapasiti maksimum pam tersebut.

Suis Tekanan

Suis tekanan dipasang sebagai kelengkapan standard pada semua model pam lengkap.

Komponen ini membolehkan sistem tekanan beroperasi secara automatik tanpa memerlukan campur tangan manual.

Ia memastikan pam bertindak balas terhadap perubahan permintaan air dengan mengaktifkan pam apabila tekanan menurun dan menyahaktifkannya apabila tekanan mencukupi telah dipulihkan.

Ciri ini membolehkan pam berfungsi dengan cekap dalam sistem domestik dan pengairan di mana permintaan air berubah-ubah.

Pengawal Tekanan (Torrium2 - Modal TT70)

Pam Jet Davey Shallow Well ini disepadukan dengan pengawal elektronik Torrium2 (TT70), yang menggantikan sistem suis tekanan dan tangki tekanan tradisional. Torrium2 sentiasa memantau aliran air dan tekanan sistem, serta akan menghidupkan pam secara automatik apabila paip dibuka dan menghentikannya apabila permintaan air berhenti. Tidak seperti suis tekanan konvensional yang beroperasi semata-mata berdasarkan perbezaan tekanan, Torrium2 beroperasi berdasarkan pengesanan aliran, membolehkan sistem membekalkan tekanan air yang lebih konsisten.

Selain itu, pengawal ini menyediakan perlindungan kehilangan prime dengan mengesan keadaan aliran yang tidak normal dan secara automatik menutup pam bagi mengelakkan operasi tanpa air (dry running). Ia juga dilengkapi dengan perlindungan lonjakan voltan terbina dalam (varistor) untuk melindungi komponen elektronik dalaman daripada lonjakan voltan, sekali gus meningkatkan kebolehpercayaan sistem terutamanya dalam keadaan bekalan kuasa luar bandar.

Tapak Pemasangan Pam

Walaupun sistem ini tidak dilengkapi dengan rangka skid penuh, ia dipasang dengan kaki pemasangan yang tahan lasak dan rintang kakisan bagi memastikan kestabilan semasa operasi. Kaki pemasangan ini membantu mengurangkan penghantaran getaran serta membolehkan pemasangan yang kukuh di atas permukaan konkrit rata atau tapak struktur. Pemasangan yang betul memastikan kestabilan penjajaran dan mengurangkan tekanan mekanikal pada sambungan paip.

Barrel Union 40mm / 50mm (Sambungan BSP)

Saiz inlet ialah 1½” BSP Female dan saiz outlet ialah 1¼” BSP Female, yang memerlukan sambungan BSP yang serasi.

Barrel union merupakan salah satu komponen paling penting dalam proses mengintegrasikan pam air dengan sistem bekalan air sedia ada. Ia berfungsi menyambungkan dua saiz paip yang berbeza secara lancar bagi memastikan kadar aliran air yang berterusan dari kawasan takungan ke sumber yang ditetapkan.

Komponen ini turut dilengkapi dengan cincin O (O-ring) kalis air sebagai sebahagian daripada sambungan tiga bahagian (three-piece fitting), yang berfungsi mengelakkan kebocoran cecair daripada pam empar telaga cetek.

Kit Jet dan Venturi Boleh Tukar Ganti

Salah satu ciri utama Pam Jet Davey Shallow Well ialah sistem jet dan venturi yang boleh ditukar ganti.

Nombor kit jet yang berbeza (contohnya 22690, 22693 dan lain-lain) membolehkan prestasi hidraulik pam dilaraskan mengikut keperluan operasi (duty conditions) yang dikehendaki.

Sistem ini menggunakan kesan venturi (venturi effect) untuk meningkatkan kecekapan sedutan dan pengambilan air. Ia sesuai digunakan untuk cucian kereta, pam penggalak tekanan (booster washer), sistem pengairan dan sistem rawatan air minuman.

Pensijilan Pam Jet Davey Shallow Well

ISO 9001 – Pengurusan Kualiti: Pensijilan ini membantu mengekalkan kualiti produk yang konsisten dan kebolehpercayaan yang tinggi. Akreditasi ini memastikan semua produk Davey dihasilkan mengikut piawaian yang seragam di seluruh rantaian bekalan.

ISO 14001 – Pengurusan Alam Sekitar: Davey menunjukkan komitmennya terhadap reka bentuk dan pengeluaran yang mesra alam dengan mematuhi piawaian pengurusan alam sekitar ISO 14001 dalam proses pembuatannya.

Motor TEFC (Totally Enclosed Fan Cooled)

Pam ini digerakkan oleh motor Davey TEFC (Totally Enclosed Fan Cooled) dengan penarafan perlindungan IP56.

Penarafan ini memberikan rintangan tinggi terhadap kemasukan habuk dan semburan air, menjadikannya sesuai untuk persekitaran ladang yang mencabar.

Motor ini juga direka untuk beroperasi dalam suhu persekitaran yang tinggi serta mampu menahan turun naik voltan.

Salur Masuk Sedutan (Suction Inlet)

Pam Jet Davey Shallow Well dilengkapi dengan salur masuk sedutan 1½” BSP Female dan salur keluar (discharge outlet) 1¼” BSP Female.

Pam ini direka untuk ketinggian sedutan maksimum 7.5 meter, sesuai untuk sumber air cetek seperti empangan, tangki, sungai dan anak sungai.

Saiz paip sedutan yang betul serta pemasangan injap kaki (foot valve) berkualiti adalah penting untuk mengelakkan kebocoran udara dan kehilangan prime, sekali gus memastikan operasi pam yang stabil dan cekap.

Hukum Darcy dan Persamaan Aliran Air Bawah Tanah digunakan dalam ujian akuifer untuk menentukan kecekapan pam. Ini membantu memastikan keselamatan bekalan air untuk rumah kediaman, ladang dan taman. Pam ini juga boleh digunakan bersama pam tenggelam (submersible pump) atau sebagai pam penggalak Shallow Well untuk sistem rawatan air minuman

Pendesak (Impeller) & Peresap (Diffuser)

Pam ini menggunakan reka bentuk empar satu peringkat (single-stage) dengan bantuan sistem jet, bermakna ia menggunakan satu pendesak untuk menjana tekanan manakala sistem jet/venturi meningkatkan prestasi sedutan.

Pendesak diperbuat daripada polikarbonat berisi gentian kaca (glass-filled polycarbonate) yang menawarkan kekuatan tinggi, ketahanan dan rintangan kakisan.

Peresap pula diperbuat daripada Noryl berisi gentian kaca (glass-filled Noryl), yang memberikan kestabilan dimensi yang baik serta rintangan terhadap kehausan.

Gabungan ini memastikan pemindahan tenaga yang cekap dari motor ke air sambil mengekalkan kebolehpercayaan jangka panjang untuk aplikasi air bersih.

Plat Belakang (Backplate) & Pengedap Mekanikal

Plat belakang diperbuat daripada Noryl berisi gentian kaca, yang memberikan sokongan struktur dan rintangan kakisan dalam pemasangan pam.

Pengedap mekanikal terdiri daripada cincin pengedap pegun seramik dan cincin pengedap berputar karbon, membentuk antara muka pengedap tahan lasak yang menghalang kebocoran air sepanjang aci motor.

Susunan pengedap ini memastikan prestasi yang boleh dipercayai di bawah tekanan serta melindungi motor daripada kemasukan air.

Cincin-O & Spacer

Pam ini menggunakan O-ring getah nitril untuk memberikan pengedapan yang berkesan antara komponen pam serta mengelakkan kebocoran udara atau air.

Bahan nitril menawarkan rintangan yang baik terhadap pendedahan air dan perubahan suhu sederhana.

Palam priming (priming plug) turut dilengkapi dengan pengedap O-ring bagi membolehkan pengetatan secara manual yang selamat. Komponen pengedap ini membantu mengekalkan prime dan memastikan prestasi hidraulik yang konsisten.

Had Operasi (Operating Limits)

Operating Limits
Modal	095S	095S1T	125S	125S1T	165S	165S1T
Kapasiti maksimum (@260 kPa, sedutan sifar) lpm	95	95	126	156	165	165
Kepala sedutan maksimum (m)	7.5
Suhu air maksimum	50°C (122°F)
Suhu air minimum	1°C (33.8°F)
Saiz salur masuk	1 ½” BSP(F)
Saiz salur keluar	1 ¼” BSP(F)

Prestasi Hidraulik

Prestasi hidraulik berbeza bergantung pada kit jet yang dipilih. Kombinasi jet/venturi yang berbeza (contohnya 22690, 22691, 22693 dan lain-lain) membolehkan pam dipadankan dengan keperluan operasi tertentu.

Tekanan tutup maksimum (maximum shut-off pressure) adalah sekitar 480 kPa hingga 830 kPa, bergantung pada model dan pilihan kit jet.

Kadar aliran akan berkurang apabila ketinggian sedutan meningkat, selaras dengan ciri standard pam empar.

Aplikasi Moden

Pam Jet Davey Shallow Well juga digunakan dalam sistem pengairan moden dan bekalan air minuman kediaman.

Antara aplikasi termasuk:

Bekalan air rumah kediaman (DIY paip, air minuman).
Pengairan taman menggunakan paip PVC dan tiub plastik.
Sistem cucian kereta dengan muncung semburan tekanan tinggi.
Pam penggalak mudah alih tugas berat (sehingga 1000 bar cleaner).
Tapak pembinaan untuk pengepaman air bawah tanah dan kawalan kemasinan tanah.
Ujian lapangan hidrogeologi bagi menentukan kedalaman akuifer dan pemantauan paras air tanah.

Data Elektrik

Data Elektrik
Pam Shallow Well – Jenis	095S	095S1T	125S	125S1T	165S	165S1T
Voltan bekalan (satu fasa)	220-250
Voltan bekalan (tiga fasa)	N/A	N/A	380-450	N/A	N/A	N/A
Kuasa keluaran (kW)	1.1		1.4		1.8
Arus maksimum @ 240V / 415V (amps)	7.2		8.5		10/4.2	10
Arus rotor terkunci @240V/415V (amps)	21		25		39/24	39
Kelas penebat	F
Penarafan IP	IP56
Suhu ambien maksimum	50°C			N/A	N/A	N/A
Kaedah permulaan (1 ⌀)	P.S.C.
Torrium2
Voltan model	N/A	N/A	N/A	TT70
Voltan	N/A	N/A	N/A	110-240V±10%
Fasa	N/A	N/A	N/A	Tunggal
Frekuensi	N/A	N/A	N/A	50 / 60 Hz
Penarafan IP	N/A	N/A	N/A	IP56
Arus beban maksimum	N/A	N/A	N/A	10A
Saiz motor maksimum @ 240V input	N/A	N/A	N/A	1.8 kW
Perlindungan lonjakan	N/A	N/A	N/A	Varistor

Bahan Pembinaan

Bahan Pembinaan
Bahagian	Bahan
Penutup sedutan	Aluminium berlapis Rilsan
Badan pam	Aluminium berlapis Rilsan
Port pelepasan	Aluminium berlapis Rilsan
Peresap (Diffuser)	Noryl berisi gentian kaca
Plat belakang	Noryl berisi gentian kaca
Perumah Jet/Venturi	Noryl berisi gentian kaca
Pendesak (Impeller)	Polikarbonat berisi gentian kaca
Jet	Acetyl
Venturi	Acetyl
Cincin pengedap (pegun)	Seramik
Cincin pengedap (berputar)	Karbon
Cincin-O	Getah nitril
Palam priming	Nylon
Sarung aci	Keluli tahan karat 316
Perumah motor	Aluminium
Kemasan perumah motor	Salutan serbuk poliester
Penutup kapasitor	Polipropilena
Penutup kotak terminal	Polipropilena
Tapak pemasangan	Xenoy

Shallow Well Dengan Torrium2

Pam Jet Davey Shallow Well Dengan Pengawal Torrium2
Modal Pam	Nombor Jet Kit	Ketua Sedutan Jumlah		Kepala Penghantaran dalam Meter / Kaki																		Maximum Shut-Off Pressure		Pressure Switch Setting
				26	85	28	92	34	112	38	125	41	135	48	157	55	180	62	203	66	217
				Ketua Penghantaran dalam kPa / Psi
				260	38	280	41	340	49	380	55	410	59	480	70	550	80	620	90	660	96
		m	ft	Keluaran seminit dalam liter / gelen																		kPa	Psi	kPa	Psi
95ST 1 ph 1.6 input kW (P1) 1.1 output kW (P2) 7.2A	22690 kilowatt input (P1) (Jet-Black Venturi-Green)	0	0	95	20.8	91	20	60	13.1	42	9.2	29	6.3	N/A								480	70	260 to 380	38 to 55
		1.5	5	86	18.9	83	18.2	55	12	40	8.7	27	59	N/A								476	69
		4	13	70	15.3	69	15.1	45	9.8	30	6.5	17	3.7	N/A								450	65
		6	20	55	12	55	12	37	8.1	22	4.8	10	2.1	N/A								430	412
		7.5	25	42	9.2	42	9.2	34	7.4	15	3.2	N/A										412	60
	22691 (Jet Brown Venturi-White)	0	0	N/A				65	14.2	53	11.6	46	10.1	31	6.8	19	4.1	N/A				680	98	340 to 510	49 to 74
		1.5	5	N/A				60	13.1	50	10.9	43	9.4	29	6.3	17	3.7	N/A				670	97
		4	13	N/A				48	10.5	41	9.0	35	7.6	24	5.2	14	3.0	N/A				645	93
		6	20	N/A				38	8.3	37	8.1	32	7	21	4.6	11	2.4	N/A				630	91
		7.5	25	N/A				31	6.8	31	6.8	28	6.1	20	4.3	10	2.1	N/A				620	90
125ST 1 ph 2.1 Input kW (P1) 1.4 Output kW (P2) 8.5A
	22693 kilowatt input (P1) (Jet-Black Venturi Black)	0	0	126	27.7	126	27.7	100	21.9	72	15.8	51	11.2									482	70	260 to 380	38 to 55
		1.5	5	113	24.8	113	24.8	84	18.4	64	14	45	9.8	N/A								470	68
		4.0	13	93	20.4	93	20.4	70	15.3	50	10.9	28	6.1	N/A								445	64
		6	20	70	15.3	70	15.3	59	12.9	36	7.9	11	2.4	N/A								425	62
		7.5	25	57	12.5	57	12.5	43	9.4	18	3.9	N/A										400	58
	22694 (Jet-Green Venturi-Brown)
		0	0	N/A				90	19.7	78	17.1	67	14.7	47	10.3	28	6.1	N/A				660	96	340 to 510	49 to 74
		1.5	5	N/A				82	18	73	16	63	13.8	43	9.4	24	5.2	N/A				650	94
		4	13	N/A				67	14.7	66	14.5	56	12.3	37	8.1	19	4.1	N/A				630	91
		6	20	N/A				53	11.6	53	11.6	52	11.4	34	7.4	16	3.5	N/A				615	89
		7.5	25	N/A				44	9.6	44	9.6	44	9.6	33	7.2	15	3.2	N/A				605	88
	22695 kilowatt input (P1) (Jet-Yellow Venturi-White)
		0	0	N/A								60	13.1	45	9.8	31	6.8	20	4.3	N/A		780	113	410 to 590	59 to 86
		1.5	5	N/A								54	11.8	39/td>	8.5	28	6.1	17	3.7	N/A		750	109
		4	13	N/A								48	10.5	36	7.9	25	5.4	15	3.2	N/A		730	106
		6	20	N/A								38	8.3	33	7.2	23	5	13	2.8	N/A		710	103
		7.5	25	N/A								31	6.8	28	6.1	19	4.1	10	2.1	N/A		690	100
165ST 1 ph 2.4 Input kW (P1) 1.8 Output kW (P2) 10A
	22697 kilowatt input (P1) (Jet-White Venturi-Yellow)
		0	9	165	36.2	165	36.2	105	23	77	16.9	62	13.6	N/A								490	71	260 to 380	38 to 55
		1.5	5	144	31.6	144	31.6	90	19.7	67	14.5	53	11.6	N/A								480	70
		4	13	120	26.3	120	26.3	82	18	58	12.7	38	8.3	N/A								454	66
		6	20	90	19.7	90	19.7	76	16.7	52	11.4	26	5.7	N/A								440	64
		7.5	25	70	15.3	70	15.3	60	13.1	32	7	N/A										415	60
	22698 (Jet-Red Venturi-Red)	0	0	N/A				112	24.6	88	19.3	76	16.7	51	11.2	26	5.7	N/A				630	91	340 to 510	49 to 74
		1.5	5	N/A				100	21.9	82	18	71	15.6	47	10.3	22	4.8	N/A				622	90
		4	13	N/A				88	19.3	75	16.4	64	14	41	9	16	3.5	N/A				598	87
		6	20	N/A				70	15.3	64	14	57	12.5	32	7	8	1.7	N/A				572	83
		7.5	25	N/A				54	11.8	54	11.8	50	10.9	26	5.7	N/A						552	80

Maklumat Penting

Sambungan Paip: Salur masuk – 1½” (38 mm) BSPP Perempuan, Salur keluar – 1¼” (32 mm) BSPP Perempuan untuk semua model.
Penukaran Unit: Untuk menukar liter/minit ke galon/jam, darabkan dengan 13.2. Semua data imperial adalah anggaran berasaskan metrik.
Spesifikasi: Tertakluk kepada perubahan tanpa notis.
Bekalan: Semua model dibekalkan dengan plag dan kabel untuk operasi 220/250 volt 50Hz.

Dalam Kotak

Pam Jet Davey Shallow Well

Manual Pengguna

Bukti Pembelian

24 Bulan Waranti Pengeluar

Borang Perhubungan
