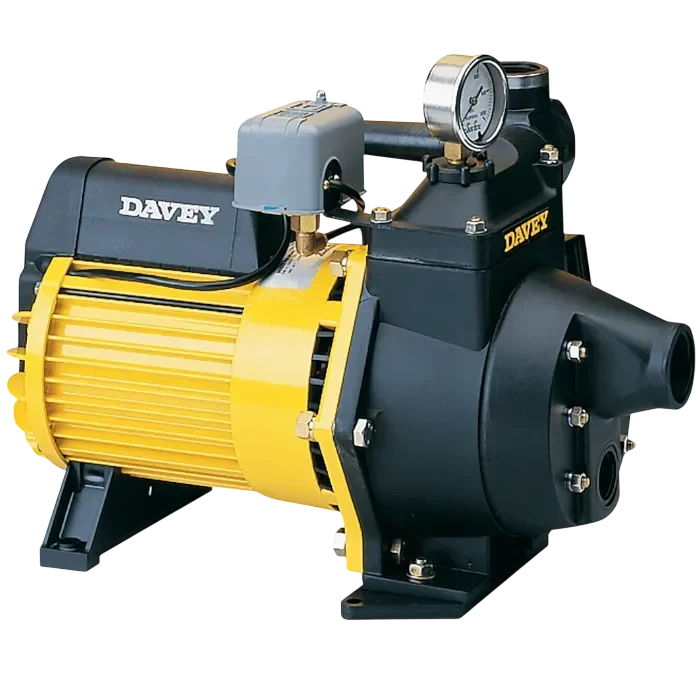

Pam Jet Davey Deep Well
Ciri-ciri utama:
- Jenis sistem tekanan automatik standard.
- Sesuai untuk membekalkan air bertekanan tinggi dari telaga gerudi sehingga kedalaman 42m.
- Digunakan untuk bekalan air, pengisian tangki, bekalan air ternakan dan sistem penyiram.
- 24 bulan waranti untuk pam & motor.
- Tekanan tetap untuk setiap penggunaan.
- Pemasangan mudah dan terus terang.
Pengelasan:
Gambaran Keseluruhan Pam Jet Davey Deep Well
Pam Jet Davey Deep Well (model 095D, 125D dan 165D) direka khas untuk aplikasi pengepaman air telaga dalam sehingga kedalaman 42 meter apabila digunakan bersama Kit Injektor Telaga Dalam yang sesuai. Pam ini lazimnya digunakan dalam sistem ladang dan pengairan, termasuk bekalan air ke rumah kediaman, pengisian tangki, bekalan air ternakan, serta sistem penyiram (sprinkler).
Sistem ini juga menyokong pemasangan berasingan (offset installation), membolehkan pam dipasang secara mendatar dan ditempatkan jauh dari lubang telaga. Dibina untuk ketahanan dan prestasi tekanan tinggi, pam ini dilengkapi dengan bahan tahan kakisan dan sesuai untuk persekitaran luar bandar yang mencabar.
Produk ini disokong oleh jaminan selama 2 tahun serta mematuhi piawaian ISO 9001 (Pengurusan Kualiti) dan ISO 14001 (Pengurusan Alam Sekitar).
Variasi Pam Jet Davey Deep Well
Siri Pam Jet Davey Deep Well terdiri daripada tiga model utama:
| Deep Well Series |
| 095D |
| 095D – 22469D Injector |
| 095D – 22470 Injector |
| 125D |
| 125D – 22471 Injector |
| 125D – 22472 Injector |
| 125D – 22570 Injector |
| 165D |
| 165D – 22473 Injector |
| 165D – 22473 Injector |
| 165D – 22474 Injector |
| 165D – 22475 Injector |
| 165D – 22571 Injector |
| 165D – 22572 Injector |
165D – 22573 Injector |
Model-model ini berbeza dari segi kuasa output, kapasiti aliran, dan konfigurasi elektrik.
Model 095D merupakan unit berkapasiti paling kecil (output 1.1 kW), diikuti oleh 125D (output 1.4 kW), dan 165D (output 1.8 kW).
Model 165D ditawarkan dalam konfigurasi satu fasa dan tiga fasa, menjadikannya sesuai untuk pemasangan dengan keperluan yang lebih tinggi.
Selain itu, prestasi pam bergantung kepada Kit Injektor Telaga Dalam yang dipilih (contohnya: 22469, 22470, 22471, 22570 dan sebagainya), yang menentukan keserasian saiz bore (4” atau 5”) serta julat kedalaman operasi.
Kaedah Pengenalan
Setiap pam dikenal pasti melalui nombor modelnya (095D, 125D, 165D) bersama nombor kit injektor yang sepadan.
Angka pada permulaan hanya mewakili varian produk bagi Pam Jet Davey Deep Well. Perlu diambil perhatian bahawa setiap versi menghasilkan kuasa output yang berbeza, iaitu masing-masing 1.1 kW (P2), 1.4 kW (P2), dan 1.8 kW (P2).
Huruf pada hujung nombor model pula merujuk kepada siri pam air “Deep Well” oleh Davey.
Lampiran
Tangki Tekanan
Pam ini direka untuk beroperasi bersama tangki tekanan Davey Supercell bagi memastikan sistem tekanan automatik berfungsi dengan lancar.
Tangki tekanan membantu mengekalkan tekanan air yang konsisten, mengurangkan kekerapan hidup/mati pam (pump cycling), serta meningkatkan kecekapan keseluruhan sistem.
Suis Tekanan Mekanikal
Sistem ini menggunakan suis tekanan mekanikal sebagai kelengkapan standard, berbanding pengawal tekanan elektronik. Ini membolehkan operasi hidup/mati secara automatik berdasarkan tekanan sistem.
Suis tekanan mekanikal boleh dipasang pada pam Davey Horizontal Multistage sebagai kawalan tambahan bagi membolehkan operasi berdasarkan paras tekanan yang dikehendaki.
Pengaktifan/Penutupan: Pam elektik Davey Horizontal Multistage akan diaktifkan atau dimatikan secara automatik apabila paras tekanan meningkat melebihi atau menurun di bawah tahap tekanan optimum yang ditetapkan.
Boleh Laras: Pengguna akhir boleh melaraskan titik cut-in dan cut-out mengikut keperluan sistem air, sekali gus memberikan keseimbangan operasi yang lebih baik tanpa membebankan pam air Davey Horizontal Multistage. Pelarasan ini juga membantu mengelakkan penurunan atau lonjakan tekanan yang tidak perlu, yang boleh merosakkan paip.
Penjimatan Sumber/Tenaga: Pam air Horizontal Multistage yang dilengkapi dengan suis tekanan ini dapat membantu menjimatkan sumber semula jadi, seperti bekalan air mentah daripada Air Selangor atau badan pembekal air yang setara. Hal ini kerana aliran air hanya beroperasi pada kadar yang diperlukan, sekali gus mengurangkan kehausan pam elektik dan memanjangkan jangka hayatnya.
Sebagai penandaan sistematik, huruf “P” diletakkan di hujung nombor model untuk menunjukkan pengubahsuaian SKU bagi model Davey Horizontal Multistage yang dilengkapi dengan suis tekanan ini. Contohnya ialah model HM270-19P.
Sambungan Barrel Union 40mm / 50mm (Fitting BSP)
Sambungan keluar pam menggunakan 1½” BSP Female, manakala port sedutan dan pemanduan menggunakan fitting 1¼” BSP.
Pemasangan yang betul memerlukan fitting paip yang serasi dengan standard BSP untuk memastikan sambungan kukuh dan operasi sistem air yang selamat.
Sijil
ISO 9001 – Pengurusan Kualiti: Kualiti produk yang konsisten dan boleh dipercayai dijaga melalui piawaian ISO 9001. Semua produk Davey dihasilkan mengikut piawaian yang sama di seluruh rantaian bekalan berkat pensijilan ini.
ISO 14001 – Pengurusan Alam Sekitar: Dengan mematuhi piawaian pengurusan alam sekitar ISO 14001 dalam proses pembuatan, Davey menunjukkan komitmen terhadap reka bentuk dan pengeluaran yang mesra alam.
Motor TEFC
Pam ini menggunakan motor buatan Davey dengan konfigurasi 2-pole, 2900 rpm, 50Hz. Model fasa tunggal beroperasi pada bekalan 220–240V, manakala model 165D juga menawarkan operasi fasa tiga 380–450V. Motor ini mempunyai reka bentuk permanently split capacitor (PSC) untuk model fasa tunggal, galas bergris suhu tinggi C3, double contact seals, serta perlindungan lebihan haba terbina dengan reset automatik. Sarung motor diperbuat daripada aluminium dengan lapisan polyester powder coat untuk ketahanan terhadap kakisan.
Respons Permintaan Automatik (ADR): Automatic Demand Response (ADR) ialah ciri kawalan hidraulik terbina dalam yang direka untuk mengoptimumkan prestasi Pam Jet Davey Deep Well. Ia secara automatik mengawal keseimbangan aliran dalaman antara injektor (air pemandu) dan outlet pelepasan berdasarkan keperluan sistem dan keadaan sedutan.
ADR membantu mengekalkan tekanan yang stabil dan penghantaran air yang konsisten, terutamanya apabila paras air telaga berubah atau permintaan berbeza. Ia juga memberikan perlindungan terhadap kehilangan prime dengan mengurangkan prestasi pelepasan jika air tidak mencukupi, sekali gus mengelakkan pam kering dan kerosakan pada komponen seperti impeller, meterai mekanikal, dan motor.
Oleh kerana ADR beroperasi secara mekanikal (bukan elektronik), ia sangat tahan lama, boleh dipercayai, dan sesuai untuk persekitaran ladang dan sistem pengairan.
Saluran Sedutan
Saluran sedutan pam menggunakan 1¼” BSP Female, manakala saiz paip sedutan untuk injektor bergantung pada kit injektor yang dipilih.
Saiz paip sedutan berbeza antara 1¼”, 1½”, dan 2” polipipe imperial, bergantung pada saiz bore dan konfigurasi kit yang digunakan.
Pendesak & Penyebar (Impeller & Diffuser)
Pam ini ialah pam sentrifugal bantuan jet satu peringkat, berfungsi bersama injektor telaga dalam untuk mencapai keupayaan sedutan tinggi.
Diffuser diperbuat daripada Noryl yang diisi dengan kaca, manakala impeller diperbuat daripada polikarbonat yang diisi dengan kaca untuk kekuatan dan ketahanan terhadap kakisan.
Pelapik belakang & Mekanikal
Pam ini ialah pam sentrifugal bantuan jet satu peringkat, berfungsi bersama injektor telaga dalam untuk mencapai keupayaan sedutan tinggi.
Diffuser diperbuat daripada Noryl yang diisi dengan kaca, manakala impeller diperbuat daripada polikarbonat yang diisi dengan kaca untuk kekuatan dan ketahanan terhadap kakisan.
Cincin-O & Spacer
O-Ring diperbuat daripada getah nitril, memberikan penutupan yang berkesan serta ketahanan terhadap air dan pendedahan kimia sederhana.
Palam priming diperbuat daripada nylon, direka untuk disekat dengan tangan tanpa memerlukan alat.
Had Operasi
| Had Operasi | |||
| Modal | 095D | 125D | 165D |
| Kapasiti maksimum (@140kPa, sedutan 6m) lpm | 85 | 96 | 122 |
| Suhu air maksimum: | 50°C (122°F) | ||
| Suhu air minimum: | 1°C (34°F) | ||
| Saiz outlet | 1 ½” BSP(F) | ||
| Saiz paip sedutan | Rujuk kit injektor | ||
Nota: Prestasi pam berkurang sebanyak 10 kPa bagi setiap meter tambahan kedalaman air melebihi keadaan penarafan.
Prestasi Hidraulik
Prestasi pam berbeza bergantung pada kit injektor dan kedalaman air (6m hingga 50m).
Tekanan henti maksimum berkisar antara ~525 kPa hingga 830 kPa, bergantung pada model dan kit injektor yang dipilih.
Kadar aliran berubah dengan ketara mengikut kedalaman dan tetapan tekanan, di mana model berkuasa lebih tinggi mengekalkan output yang lebih baik pada kedalaman yang lebih dalam.
Data Elektrik
| Data Elektrik | |||
| Modal | 095D | 125D | 165D |
| Voltan bekalan (1 ⌀) | 220-240 | ||
| Voltan bekalan (3 ⌀) | N/A | N/A | 380-450 |
| Kuasa output (kW) | 1.1 | 1.4 | 1.8 |
| Arus maksima berperingkat (A) @ 240V / 415V | 7.2 | 8.5 | 10/4.2 |
| Arus rotor terkunci (A) @ 240V / 415V | 21 | 25 | 39/24 |
| Kelas penebat | F | ||
| Penarafan IP | IP56 | ||
| Permulaan (1 ⌀) | P.S.C | ||
Bahan Pembinaan
.
| Bahan Pembinaan | |
| Bahagian | Bahan |
| Penutup sedutan | Aluminium berlapis Rilsan |
| Badan pam | Aluminium berlapis Rilsan |
| Port pelepasan | Aluminium berlapis Rilsan |
| Diffuser | Noryl diisi kaca |
| Backplate | Noryl diisi kaca |
| Pendesak (Impeller) | Polikarbonat diisi kaca |
| Cincin meterai (stasionari) | Seramik |
| Cincin meterai (berputar) | Karbon |
| Cincin-O (O-rings) | Getah Nitrile |
| Palam Priming | Nylon |
| Shaft | Keluli tahan karat 304 |
| Sarung motor | Aluminium |
| Kemasan sarung motor | Polyester powder coat |
| Penutup kapasitor | Polypropylene |
| Penutup kotak terminal | Polypropylene |
| Kaki pemasangan | Xenoy |
Dalam Kotak
Pam Jet Deep Well
Manual Pengguna
Bukti Pembelian
24 Bulan Waranti Pengeluar
Borang Perhubungan
