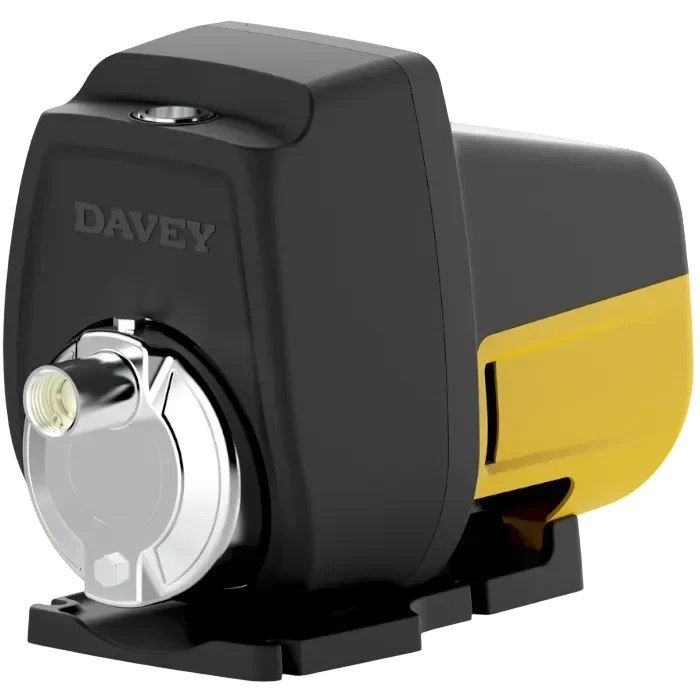

Pam Air Inverter Davey EvoDrive ED60-09G
Ciri-ciri utama:
- Jenis pam inverter (pemacu frekuensi pemboleh ubah).
- Sesuai untuk perumahan yang lebih besar (3-7 kepala pancuran dengan 5-10 paip).
- Untuk mandi, paip air & kegunaan taman.
- Waranti 24 bulan untuk pam, motor & pengawal.
(24 + 6 bulan tambahan dengan skim e-Waranti) - Tetapan tekanan boleh laras berdasarkan penggunaan.
- Pam air yang menjimatkan tenaga (air & elektrik) melebihi 50%.
- Mudah diintegrasikan dengan tangki atas tanah, takungan bawah tanah, serta sambungan bekalan air perbandaran.
Pengelasan:
Gambaran Keseluruhan Pam Air Inverter Davey EvoDrive ED60-09G
Pam Tekanan Inverter EvoDrive ED60-09G oleh Davey direka dengan teliti untuk rumah kediaman bersaiz sederhana, termasuk rumah teres, rumah separa berkembar dan lain-lain hartanah kediaman persendirian bertanah. Ia sesuai digunakan dalam persekitaran rumah harian yang dibina menggunakan bahan binaan biasa seperti kayu, batu bata dan konkrit bertetulang. Sama ada dipasang di dalam atau di luar rumah, pam ini amat sesuai untuk menyokong keperluan bekalan air sebuah isi rumah moden.
Dalam penggunaan harian, pam EvoDrive ED60-09G memastikan bekalan air yang stabil dan boleh dipercayai di seluruh rumah. Ia mampu menyokong aliran air ke bilik mandi, dapur, kawasan dobi dan ruang kediaman dengan selesa, di samping memenuhi keperluan luar rumah seperti menyiram taman, mencuci kenderaan atau membersihkan laman hadapan dan belakang rumah. Dengan tekanan air yang konsisten, aktiviti harian seperti mandi, memasak dan membersihkan rumah menjadi lebih selesa dan mudah tanpa gangguan akibat penurunan atau lonjakan aliran air secara tiba-tiba.
Selain menawarkan kemudahan, pam EvoDrive ED60-09G turut direka dengan penekanan terhadap operasi yang pintar dan cekap. Dengan melaraskan prestasinya mengikut permintaan penggunaan air sebenar, ia membantu mengelakkan pembaziran tenaga berbanding pam konvensional yang beroperasi pada kuasa maksimum sepanjang masa. Ini bukan sahaja membantu pemilik rumah mengurangkan penggunaan elektrik, malah turut menyokong amalan kehidupan yang lebih lestari. Dalam jangka panjang, pendekatan cekap tenaga ini menyumbang kepada pengurangan kos operasi isi rumah serta membantu mengurangkan kesan terhadap alam sekitar secara keseluruhan, menjadikan pam EvoDrive ED60-09G sebagai pilihan yang praktikal dan bertanggungjawab untuk kediaman moden masa kini.
Variasi Pam Pemacu Kelajuan Berubah (Variable-Speed Drive) EvoDrive
Pada masa ini, ED60-09G merupakan satu-satunya variasi pam air EvoDrive yang tersedia.
EvoDrive ED60-09G dilengkapi dengan semua komponen penting yang diperlukan untuk pengurusan tekanan air kediaman yang boleh dipercayai. Komponen-komponen ini merangkumi pam air, motor elektrik, pemacu frekuensi berubah (Variable Frequency Drive, VFD) bersepadu untuk kawalan kelajuan pintar, tangki tekanan bagi memastikan kestabilan sistem, serta sistem kawalan tekanan elektronik yang sentiasa memantau dan melaraskan operasi mengikut permintaan penggunaan air. Kesemua komponen ini berfungsi secara bersepadu untuk menyediakan tekanan air yang konsisten, sambil meningkatkan kecekapan dan mengurangkan penggunaan tenaga yang tidak diperlukan.
Bergantung pada konteks perbincangan atau dokumentasi, produk ini mungkin dirujuk dengan pelbagai nama. Dalam rujukan teknikal atau kejuruteraan, ia boleh dikenali sebagai pam air inverter EvoDrive keluaran Davey, pam elektrik, atau pam empar (centrifugal pump). Dalam persekitaran kediaman atau kegunaan isi rumah umum, ia sering dirujuk sebagai pam rumah, pam penggalak tekanan (booster pump), atau ringkasnya pam EvoDrive. Walau apa pun istilah yang digunakan, semua rujukan tersebut merujuk kepada sistem bersepadu yang sama, yang direka untuk meningkatkan prestasi bekalan air domestik serta memberikan keselesaan yang lebih baik dalam kehidupan seharian.
Kaedah Pengenalan
Sistem EvoDrive boleh dikenal pasti dengan jelas melalui penetapan model ED60-09G, tanda rasmi pengeluar, label pematuhan elektrik, serta spesifikasi dimensi yang ditetapkan oleh Davey. Pengenal pasti ini memastikan pemilik rumah, pemasang dan juruteknik penyelenggaraan dapat mengenal pasti model produk yang tepat dengan mudah serta mengesahkan bahawa ia memenuhi keperluan keselamatan, prestasi dan pemasangan yang berkaitan.
Secara keseluruhannya, penetapan ED60-09G merujuk kepada satu model yang khusus dan jelas dalam rangkaian produk EvoDrive. Model ini dioptimumkan dengan teliti bagi memenuhi keperluan tekanan dan aliran air untuk isi rumah bersaiz sederhana, serta sesuai untuk aplikasi komersial ringan yang memerlukan bekalan air yang konsisten dan boleh dipercayai. Dengan gabungan pengenalan yang jelas dan reka bentuk berasaskan fungsi, EvoDrive ED60-09G memberikan keyakinan dalam pemilihan produk serta prestasi jangka panjang.
***Nota Penting: Di rantau Timur Tengah dan Asia, huruf ‘G’ ditambah pada hujung kod produk, menjadikan pam air EvoDrive mempunyai nombor siri ‘ED60-09G’. Huruf ‘G’ yang ditambah ini mewakili sistem palam (plug) yang berbeza berbanding versi di Australia, dan tidak menjejaskan sebarang perbezaan lain pada keseluruhan output atau prestasi pam.
Lampiran
Tangki Tekanan Bersepadu
Tangki Tekanan Bersepadu
Injap Schrader ialah sejenis injap udara yang biasa digunakan untuk mengawal tekanan dan proses pengisian udara, dan ia dipasang pada tangki tekanan pam air inverter EvoDrive. Injap ini membolehkan tekanan udara di dalam tangki diperiksa, dilaras, atau diisi semula apabila perlu, sekali gus membantu sistem mengekalkan prestasi operasi yang optimum.
Kebanyakan pemilik rumah sudah biasa dengan injap Schrader, kerana jenis injap yang sama digunakan pada tayar kereta, banyak tayar basikal, serta sistem penyaman udara. Ia juga merupakan injap standard yang digunakan pada pam angin di stesen minyak, menjadikannya mudah untuk juruteknik atau pemasang melakukan kerja penyelenggaraan dengan alat yang sedia ada.
Dengan penggunaan reka bentuk injap yang meluas dan piawai ini, sistem EvoDrive memastikan penyelenggaraan yang mudah, pelarasan tekanan yang ringkas, serta kebolehpercayaan jangka panjang untuk aplikasi bekalan air kediaman.
Pengawal Tekanan Elektrik
Berbeza dengan sistem pam isi rumah tradisional seperti Torrium2 yang bergantung pada suis tekanan mekanikal, sistem EvoDrive dilengkapi dengan pengawal tekanan elektronik sepenuhnya yang disepadukan terus ke dalam Pemacu Kelajuan Berubah (Variable-Speed Drive, VSD). Pendekatan kawalan moden ini merupakan peningkatan ketara dalam cara tekanan air diuruskan dalam sistem.
Pengawal tekanan elektronik ini sentiasa memantau tekanan air dan keadaan aliran secara masa nyata. Berdasarkan permintaan penggunaan air di rumah, ia akan melaraskan kelajuan operasi pam secara automatik bagi mengekalkan tekanan yang ditetapkan secara konsisten dan stabil. Sama ada satu paip dibuka atau beberapa saluran air digunakan serentak, sistem akan bertindak balas dengan lancar dan segera terhadap perubahan keadaan.
Dengan menghapuskan komponen suis mekanikal, sistem EvoDrive beroperasi dengan lebih senyap dan lancar, serta mengurangkan perubahan tekanan yang mendadak. Ini menghasilkan pengurangan kehausan pada komponen dalaman, meningkatkan kebolehpercayaan, dan memberikan kawalan tekanan yang lebih tepat secara keseluruhan. Pengguna menikmati bekalan air yang lebih stabil dan selesa, manakala pam mengalami tekanan mekanikal yang lebih rendah dalam jangka masa panjang.
Pemacu Kelajuan Berubah (VSD/VFD)
Salah satu komponen terpenting dalam sistem EvoDrive ialah Pemacu Kelajuan Berubah (Variable-Speed Drive, VSD), yang juga dikenali sebagai Pemacu Frekuensi Berubah (Variable-Frequency Drive, VFD). Unit kawalan berasaskan inverter ini mengawal kelajuan motor elektrik magnet kekal pam berdasarkan permintaan air semasa dalam isi rumah secara masa nyata.
Apabila permintaan air rendah—seperti apabila hanya satu paip digunakan—VSD akan mengurangkan kelajuan motor. Ini membolehkan pam beroperasi dengan lebih cekap sambil menggunakan tenaga elektrik yang lebih rendah, sekali gus mengurangkan penggunaan kuasa yang diukur dalam kilowatt-jam (kWh) dan membantu menurunkan kos elektrik rumah. Penggunaan tenaga yang lebih rendah juga menyokong gaya hidup mesra alam dengan mengurangkan pelepasan karbon.
Apabila permintaan air meningkat—contohnya apabila beberapa bilik mandi digunakan serentak atau sistem pengairan beroperasi—VSD akan meningkatkan kelajuan motor secara lancar. Ini memastikan pam terus membekalkan tekanan hidraulik (hydraulic head) dan kadar aliran yang diperlukan, sambil mengekalkan tekanan yang konsisten di seluruh sistem paip.
Modulasi kelajuan yang pintar ini bukan sahaja meningkatkan kecekapan tenaga, malah membantu mengurangkan fenomena hentakan air (water hammer), iaitu masalah biasa dalam sistem paip rumah yang berlaku akibat perubahan tekanan secara mendadak. Dengan pelarasan tekanan yang terkawal dan beransur-ansur, sistem EvoDrive meningkatkan kecekapan keseluruhan, melindungi kelengkapan paip, dan menyediakan bekalan air yang lebih selesa serta boleh dipercayai untuk kegunaan harian di kediaman.
Pemacu Kelajuan Berubah (VSD/VFD)

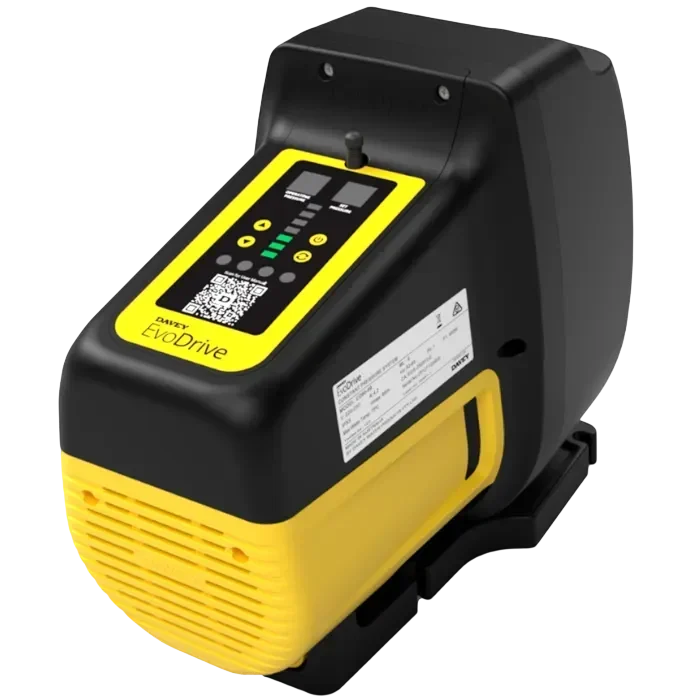

Antara Muka Kawalan Panel Sentuh
Pam EvoDrive dilengkapi dengan antara muka kawalan panel sentuh bercahaya, membolehkan pemilik rumah dan juruteknik memantau serta mengurus sistem dengan mudah. Melalui paparan yang intuitif ini, pengguna boleh melihat status operasi semasa dengan cepat, melaraskan tetapan tekanan, serta menerima notifikasi kesilapan atau amaran yang jelas apabila diperlukan.
Antara muka yang mesra pengguna ini memudahkan kedua-dua proses pentauliahan awal dan operasi harian. Pemilik rumah mendapat manfaat daripada kawalan yang mudah dan maklum balas visual yang jelas, manakala pemasang dan kakitangan servis masih mempunyai akses kepada maklumat sistem yang terperinci untuk tujuan persediaan, diagnostik, dan penyelenggaraan. Penggunaan amaran kerosakan digital membolehkan pengesanan awal isu seperti kehilangan prime atau keadaan operasi yang tidak normal, sekali gus membantu mencegah masalah yang lebih serius dan mengurangkan masa henti.
Perlindungan Kering (Dry-Run) dan Kehilangan Prime
Sebagai sebahagian daripada sistem kawalan elektronik terbina dalam, pam EvoDrive dilengkapi dengan perlindungan kering (dry-run) dan perlindungan kehilangan prime. Ciri keselamatan ini akan mematikan pam secara automatik jika ia mengesan bekalan air yang tidak mencukupi atau jika pam kehilangan prime.
Dengan menghalang pam daripada beroperasi tanpa air, perlindungan ini membantu mengelakkan kerosakan pada komponen penting seperti pendesak (impeller), pengedap mekanikal (mechanical seal), dan motor elektrik. Ini amat penting dalam pemasangan yang menggunakan tangki simpanan air, di mana paras air boleh berubah-ubah dan risiko operasi tanpa air adalah lebih tinggi. Secara keseluruhan, ciri keselamatan ini meningkatkan kebolehpercayaan sistem, memanjangkan jangka hayat komponen, dan mengurangkan kos penyelenggaraan.
Keupayaan Self-Priming
Pam EvoDrive juga mempunyai keupayaan self-priming sehingga 4 meter, memberikan fleksibiliti yang lebih besar dalam pemasangan. Ini membolehkan pam dipasang di pelbagai lokasi, termasuk bilik pam, ruang bawah tanah, atau penutup di aras tanah, tanpa menjejaskan prestasi.
Fungsi self-priming ini memastikan permulaan semula yang boleh dipercayai selepas kerja penyelenggaraan atau apabila terdapat kemasukan udara sementara dalam saluran sedutan. Hasilnya, pam boleh kembali beroperasi seperti biasa secara automatik dengan campur tangan manual yang minimum. Ini bukan sahaja memudahkan prosedur penyelenggaraan, tetapi juga meningkatkan kemudahan penggunaan secara keseluruhan, menjadikan sistem EvoDrive satu penyelesaian yang praktikal dan boleh dipercayai untuk aplikasi bekalan air kediaman.
Pensijilan Pam Air Inverter EvoDrive ED60-09G
Pematuhan Piawaian Kualiti, Alam Sekitar dan Keselamatan
Davey mengekalkan komitmen yang tinggi terhadap kualiti, keselamatan dan tanggungjawab alam sekitar melalui pematuhan kepada piawaian antarabangsa yang diiktiraf. Pensijilan ini membantu memastikan pam EvoDrive memberikan prestasi yang boleh dipercayai, operasi yang selamat, serta amalan pengeluaran yang bertanggungjawab sepanjang hayat perkhidmatannya.
1) ISO 9001 – Sistem Pengurusan Kualiti:
Kualiti produk yang konsisten dan kebolehpercayaan jangka panjang dijamin melalui pensijilan Pengurusan Kualiti ISO 9001. Piawaian antarabangsa ini mengesahkan bahawa Davey melaksanakan proses kawalan kualiti yang tersusun merangkumi reka bentuk, pembuatan, dan rantaian bekalan. Hasilnya, pam EvoDrive dihasilkan mengikut spesifikasi yang seragam, memastikan prestasi yang konsisten, kualiti binaan yang boleh dipercayai, serta keyakinan pelanggan di semua pasaran.
2) ISO 14001 – Sistem Pengurusan Alam Sekitar:
Komitmen Davey terhadap kelestarian dibuktikan melalui pematuhan kepada piawaian Pengurusan Alam Sekitar ISO 14001. Pensijilan ini mengesahkan bahawa amalan mesra alam diterapkan dalam proses pembuatan, termasuk penggunaan sumber yang cekap, pengurangan sisa, dan pengurangan kesan terhadap alam sekitar. Dengan mematuhi ISO 14001, sistem EvoDrive sejajar dengan keperluan moden bagi reka bentuk dan pengeluaran yang lebih mesra alam, menyokong infrastruktur kediaman yang lebih mampan.
3) EN 60335-1 – Piawaian Keselamatan Elektrik Am:
Pam EvoDrive mematuhi EN 60335-1, iaitu piawaian keselamatan Eropah utama bagi peralatan elektrik rumah dan kegunaan seumpamanya. Piawaian ini menetapkan keperluan keselamatan umum untuk melindungi pengguna daripada bahaya seperti kejutan elektrik, kebakaran, haba berlebihan, dan kecederaan mekanikal. Ia terpakai kepada peralatan elektrik yang beroperasi sehingga 250 V (fasa tunggal) atau 480 V (konfigurasi lain).
EN 60335-1 merupakan adaptasi Eropah kepada IEC 60335-1 dan sentiasa dikemas kini untuk mengambil kira teknologi baharu, termasuk kawalan elektronik dan ciri keselamatan berasaskan perisian. Pematuhan kepada piawaian ini memastikan sistem EvoDrive memenuhi keperluan keselamatan asas Eropah di bawah arahan seperti Low Voltage Directive (LVD).
4) EN 60335-2-41 – Keselamatan Pam Elektrik:
Selain keselamatan elektrik umum, pam EvoDrive turut mematuhi EN 60335-2-41, iaitu piawaian khusus untuk keselamatan pam elektrik bagi kegunaan domestik dan seumpamanya. Piawaian ini merupakan sebahagian daripada IEC 60335-2-41 dan meliputi pam yang mengendalikan cecair sehingga 90°C, beroperasi pada voltan sehingga 250 V (fasa tunggal) atau 480 V (lain-lain). Piawaian ini menangani risiko khusus berkaitan pam, termasuk penebatan elektrik, kekuatan mekanikal, perlindungan haba, dan operasi selamat dalam keadaan normal serta tidak normal. Ia biasanya digunakan untuk peralatan seperti pam taman, akuarium, pam tenggelam, pam enap cemar, dan pam air domestik, sekali gus memastikan sistem EvoDrive memenuhi jangkaan keselamatan yang ketat untuk kegunaan kediaman.
Motor
Pam EvoDrive dikuasakan oleh motor elektrik magnet kekal yang direka khusus untuk operasi dengan pemacu kelajuan berubah. Teknologi motor termaju ini membolehkan pam melaraskan kelajuannya dengan tepat mengikut keperluan air, memberikan prestasi yang tinggi sambil menggunakan tenaga secara cekap.
Pemacu Frekuensi Berubah (Variable-Frequency Drive, VFD) yang bersepadu mengawal motor dan mengurus penukaran tenaga elektrik kepada output hidraulik dengan lancar. Dengan sentiasa memadankan kelajuan motor kepada permintaan semasa, sistem ini mengelakkan penggunaan kuasa yang tidak perlu serta memastikan operasi yang cekap sama ada ketika penggunaan air rendah mahupun tinggi. Motor ini mampu mencapai kelajuan sehingga 5,200 rpm, memberikan tekanan dan aliran yang mencukupi apabila diperlukan, sambil pada masa yang sama meminimumkan penggunaan elektrik yang diukur dalam kilowatt-jam.
Untuk meningkatkan ketahanan dan prestasi terma, motor ini ditempatkan dalam perumah aloi aluminium bersalut serbuk (powder-coated). Pembinaan yang kukuh ini meningkatkan ketahanan terhadap kakisan sambil menyokong pelesapan haba yang berkesan, membantu motor beroperasi dengan lebih stabil dalam tempoh yang panjang serta menyumbang kepada jangka hayat perkhidmatan yang lebih lama.
Operasi Senyap dan Automatik Sepenuhnya
Dengan menggabungkan motor pintar, pemacu kelajuan berubah, tangki tekanan, dan sistem pemantauan elektronik, pam EvoDrive beroperasi secara automatik sepenuhnya dan dengan tahap bunyi yang sangat rendah. Ini menjadikannya sangat sesuai untuk persekitaran kediaman, di mana tahap bunyi yang rendah dan kemudahan penggunaan merupakan faktor penting.
Gabungan penampan tangki tekanan, kawalan VSD yang lancar, serta penderiaan elektronik berterusan membolehkan sistem bertindak balas secara beransur-ansur terhadap perubahan permintaan air. Daripada bermula dan berhenti secara mengejut, pam melaraskan operasinya dengan lancar, sekali gus mengelakkan lonjakan tekanan secara tiba-tiba serta mengurangkan getaran dan bunyi yang boleh didengar. Hasilnya ialah bekalan air yang tenang dan stabil, yang beroperasi secara tidak mengganggu di latar belakang, meningkatkan keselesaan di seluruh rumah tanpa gangguan.
Salur Masuk
Pam EvoDrive dilengkapi dengan sambungan masuk (inlet) 1-inci BSPT jenis wanita, direka untuk menarik air bersih sama ada daripada tangki simpanan atau saluran bekalan terus. Saiz sambungan standard ini membolehkan integrasi yang mudah dengan sistem paip rumah yang biasa digunakan, sekali gus memudahkan pemasangan untuk pemilik rumah dan juga pemasang.
Sistem ini mampu mencapai keupayaan sedutan maksimum sehingga 4 meter, memberikan fleksibiliti dalam penempatan pam seperti pemasangan di aras tanah atau bilik pam yang terletak sedikit lebih tinggi daripada sumber air. Keupayaan sedutan ini membantu mengekalkan Net Positive Suction Head (NPSH) yang mencukupi semasa operasi, yang penting untuk prestasi pam yang lancar. Dengan memastikan keadaan sedutan yang betul, reka bentuk ini mengurangkan risiko berlakunya kavitasi, sekali gus melindungi komponen dalaman pam dan menyokong kebolehpercayaan jangka panjang.
Sambungan Output Pam Berkembar
Untuk memenuhi permintaan air yang lebih tinggi atau memberikan tahap keselamatan sistem yang tambahan, sistem EvoDrive dilengkapi dengan sambungan output pam berkembar. Ciri ini membolehkan pam dikonfigurasikan dalam susunan duty atau standby-assist, dengan sokongan sambungan kepada pam kedua (dijual berasingan).
Dengan konfigurasi ini, sistem boleh sama ada berkongsi beban kerja antara dua pam atau secara automatik beralih kepada unit sandaran sekiranya berlaku kerosakan. Susunan ini amat berguna untuk hartanah kediaman yang lebih besar, rumah dengan banyak bilik mandi, atau hartanah yang mempunyai sistem pengairan yang memerlukan tekanan air yang berterusan dan stabil. Dengan menawarkan keupayaan redundansi dan perkongsian beban, sambungan pam berkembar ini meningkatkan kebolehpercayaan sistem, memastikan bekalan air yang tidak terganggu, serta memberikan ketenangan fikiran kepada pemilik rumah dengan keperluan penggunaan air yang tinggi.
Pendesak (Impeller) dan Peresap (Diffuser)
Pam EvoDrive menggunakan reka bentuk hidraulik emparan berbilang peringkat (multi-stage centrifugal) yang menggabungkan tiga pendesak (impeller) berketepatan tinggi, setiap satunya dipadankan dengan peresap (diffuser) yang sepadan. Konfigurasi berbilang peringkat ini membolehkan pam membina tekanan secara berperingkat, menghasilkan penghantaran air yang lancar dan stabil untuk aplikasi kediaman.
Pendesak diperbuat daripada keluli tahan karat 304, yang menawarkan rintangan kakisan dan kehausan yang sangat baik, walaupun digunakan secara berterusan dalam persekitaran kediaman yang mencabar. Di antara setiap peringkat, peresap Noryl digunakan untuk mengarahkan aliran air dengan lancar dan cekap, sekali gus meminimumkan kehilangan hidraulik sambil mengekalkan prestasi tinggi.
Gabungan kejuruteraan yang teliti ini menghasilkan kadar aliran yang stabil dan tekanan air yang konsisten, memastikan operasi yang boleh dipercayai untuk bekalan air domestik, rumah dengan banyak bilik mandi, serta sistem pengairan. Hasilnya ialah sistem pam yang memberikan prestasi mantap, jangka hayat perkhidmatan yang panjang, dan keselesaan yang konsisten untuk kegunaan harian di kediaman.
Plat Belakang (Backplate) & Pengedap Mekanikal (Mechanical Seal)
Pengedap mekanikal berkualiti tinggi yang diperbuat daripada silikon karbida dan karbon digunakan untuk memisahkan bahagian hidraulik (cecair) pam daripada motor elektrik. Komponen penting ini membentuk penghalang yang boleh dipercayai bagi menghalang air daripada memasuki perumah motor semasa operasi.
Penggunaan silikon karbida memberikan kekerasan yang tinggi serta ketahanan terhadap kehausan yang sangat baik, manakala permukaan karbon memastikan prestasi pengedapan yang lancar semasa operasi berterusan. Gabungan kedua-dua bahan ini menawarkan perlindungan kukuh terhadap kebocoran, walaupun dalam keadaan tekanan dan suhu yang berubah-ubah seperti yang biasa berlaku dalam sistem bekalan air kediaman.
Dengan mengasingkan motor daripada cecair yang dipam secara berkesan, pengedap mekanikal ini membantu melindungi komponen dalaman, mengurangkan risiko kegagalan pramatang, dan menyokong kebolehpercayaan serta ketahanan jangka panjang. Penyelesaian pengedapan yang kukuh ini memastikan pam EvoDrive dapat beroperasi dengan selamat dan konsisten untuk tempoh yang panjang, memberikan prestasi yang boleh diharap dalam penggunaan harian di rumah.
O-Ring dan Pengatur Jarak (Spacers)
O-ring nitril (NBR) digunakan di seluruh pemasangan pam EvoDrive untuk mengekalkan integriti tekanan dan mengelakkan kebocoran air pada sambungan serta antara muka kritikal. O-ring ini sangat sesuai untuk aplikasi pam kediaman kerana mempunyai rintangan yang baik terhadap air, kehausan, dan mampatan dalam tempoh operasi yang panjang.
Bekerja bersama gasket, washer, dan kelegaan dalaman yang dimesin dengan tepat, O-ring ini memastikan pengedapan yang betul, penjajaran komponen yang tepat, serta sokongan mekanikal yang stabil di dalam pemasangan pam. Sistem pengedapan yang diselaraskan ini membolehkan pam beroperasi dengan boleh dipercayai di bawah keadaan tekanan dan aliran yang berubah-ubah, membantu mengekalkan prestasi yang konsisten sambil mengurangkan risiko kebocoran atau kehilangan kecekapan.
Dengan penggunaan bahan pengedap yang tahan lama serta reka bentuk pengedapan yang kukuh, sistem EvoDrive mencapai operasi jangka panjang yang boleh dipercayai dan tahap kebolehharapan yang tinggi untuk aplikasi bekalan air harian di kediaman.
Had Operasi Pam Inverter EvoDrive ED60-09
| Parameter | Had Operasi Pam Inverter EvoDrive ED60-09G |
|---|---|
| Kadar aliran @ 300 kPa | 65 LPM |
| Kadar aliran @ 400 kPa | 50 LPM |
| Kadar aliran @ 500 kPa | 35 kPa |
| Tekanan bekas maksimum | 1,000 kPa / 10 bar |
| Tekanan tetapan lalai | 300 kPa / 3 bar |
| Tekanan maksimum | 700 kPa / 7 bar |
| Kadar aliran maksimum | 105 LPM |
| Keupayaan sedutan maksimum | 4 m |
| Tekanan cut-in lalai | 240 kPa (60 kPa kurang daripada tetapan operator) |
| Penarafan IP | X5 |
| Suhu persekitaran operasi | 0–50°C / 32–122°F |
| Sambungan injap tangki tekanan | Injap Schrader |
| Pra-cas tangki (lalai) | 180 hingga 200 kPa / 1.8 hingga 2 bar |
| Kelembapan maksimum | 93% |
| Julat suhu air operasi | 3–70°C / 37.4–158°F |
| Sifat bendalir | Bersih, jernih, tidak menghakis, dengan pH neutral |
| Pepejal dalam bendalir | Maksimum kepekatan pasir / silika 40 g/m³ |
| Keselamatan | EN60335-1, EN60335-2-41 |
| EMC | EN55014 |

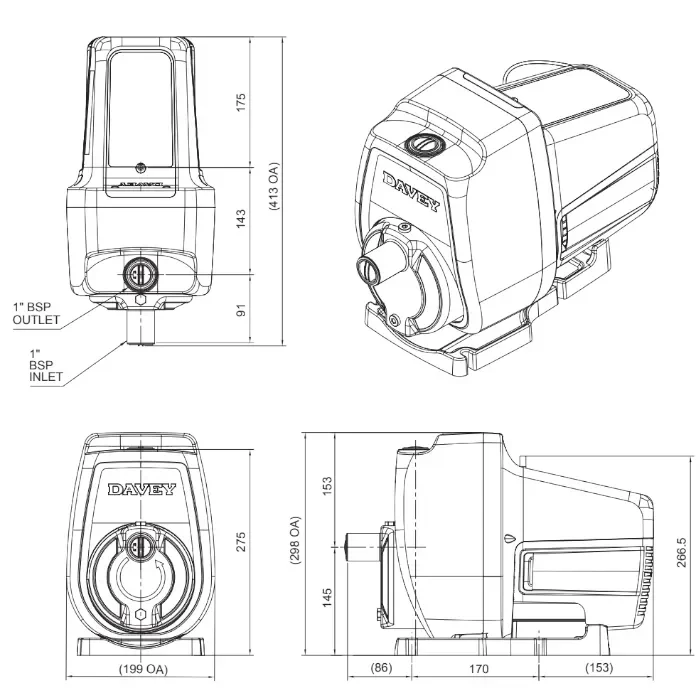

Dimensi Pam EvoDrive ED60-09G
| Parameter | Spesifikasi |
|---|---|
| Dimensi (mm) | — |
| Saluran masuk (Inlet) | 1″ BSPT F |
| Saluran keluar (Outlet) | 1″ BSPT F |
| Bilangan peringkat (pendesak) | 3 |
Prestasi Hidraulik ED60-09G
Pam EvoDrive direka untuk memberikan tekanan air yang konsisten walaupun keperluan air di rumah berubah-ubah, memastikan prestasi hidraulik yang boleh dipercayai pada setiap masa. Apabila lebih banyak peralatan digunakan atau keperluan tekanan sistem meningkat, pam secara automatik melaraskan keluarannya bagi mengekalkan operasi yang stabil tanpa penurunan tekanan secara mendadak.
Pada tekanan operasi biasa 300 kPa, pam ini mampu membekalkan kira-kira 65 liter seminit (ℓ/min), menjadikannya sesuai untuk aktiviti harian seperti mandi, mencuci, dan penggunaan dapur. Apabila tekanan sistem meningkat, kadar aliran akan menyesuaikan secara beransur-ansur, iaitu sekitar 50 ℓ/min pada 400 kPa dan 35 ℓ/min pada 500 kPa. Pengurangan aliran yang terkawal ini memastikan operasi yang cekap sambil mengekalkan tekanan yang konsisten di seluruh sistem paip.
Pam EvoDrive juga menawarkan kapasiti aliran maksimum sehingga 105 ℓ/min, memberikan bekalan air yang mencukupi untuk menyokong penggunaan serentak beberapa peralatan. Ini menjadikannya sesuai untuk rumah dengan beberapa bilik mandi, kemudahan dobi, serta sistem pengairan luar atau paip hos, memastikan prestasi yang boleh diharap walaupun semasa penggunaan air yang tinggi.
Dengan menggabungkan kawalan tekanan pintar dan keupayaan aliran yang tinggi, pam EvoDrive memberikan bekalan air yang seimbang dan selesa, menyokong penggunaan harian di rumah sambil mengekalkan operasi yang cekap tenaga serta boleh dipercayai.
Data Elektrik ED60-09G
| Parameter | Data Elektrik Pam Inverter EvoDrive ED60-09G |
|---|---|
| Voltan (V) | 220–240 |
| Kelajuan maksimum motor (rpm) | 5,200 RPM |
| Frekuensi kuasa masuk (Hz) | 50–60 |
| Kuasa input (P1 kW) | 0.90 |
| Arus maksimum (A) | 4.2 |
| Kelas penebatan | F |
Bahan Pembinaan ED60-09G
| Komponen | Bahan Pembinaan |
|---|---|
| Perumah (Casing) | Keluli tahan karat |
| Pendesak (Impellers) | Keluli tahan karat |
| Peringkat (Perumah tahap) | Keluli tahan karat |
| Aci pam (Pump shaft) | Keluli tahan karat |
| Peresap (Diffusers) | Noryl |
| Pengedap mekanikal | SiC/C (Silikon karbida / karbon) |
| O-ring | Nitril |
| Palam (Plugs) | Gangsa HPB59-1 |
| Perumah motor & pendakap lantern | Aloi aluminium dengan kemasan salutan serbuk |
| Penutup luar | Polikarbonat |
| Perumah VSD | Aloi aluminium dengan kemasan salutan serbuk |
| Tangki tekanan | Keluli / butil / nilon bertetulang kaca |
Lengkung Q-H (Q-H Curve)
Dalam Kotak
Pam Air Inverter Davey EvoDrive – ED60-09G
Manual Pengguna
Bukti Pembelian
24 Bulan Waranti Pengeluar (Meningkat 6 Bulan Lagi dengan Skim e-Waranti)
Borang Perhubungan
