Pam Jet Davey DynaJet Dengan Suis Tekanan - XJ50P
- Sistem tekanan automatik yang standard.
- Sesuai untuk rumah yang kecil (2-3 kepala pancuran dengan 4-5 paip).
- Kegunaan untuk rumah dan kebun.
- 12 bulan waranti untuk pam, motor & pengawal.
- Tekanan tetap pada setiap penggunaan.
- Pemasangan mudah, tiada tetapan diperlukan.
Pengelasan:
Gambaran Keseluruhan Pam Jet Davey DynaJet Dengan Suis Tekanan - XJ50P
XJ50P Davey ialah pam tekanan automatik bersaiz kompak yang direka untuk menyediakan tekanan air yang boleh dipercayai bagi keperluan bekalan air domestik. XJ50P sangat sesuai untuk meningkatkan tekanan air, pemindahan air atau digunakan bersama tangki tadahan air hujan. Ia merupakan pam empar berbantu jet yang beroperasi secara automatik menggunakan suis tekanan serta memberikan prestasi yang konsisten.
XJ50P dibina menggunakan bahan tahan kakisan dan dilengkapi dengan motor TEFC (Totally Enclosed Fan Cooled) yang kukuh untuk memastikan jangka hayat yang panjang serta kebolehpercayaan dalam penggunaan harian. Reka bentuknya yang ekonomik mampu menghasilkan aliran air sehingga 50 liter seminit dengan ketinggian maksimum (head) 46 meter, menjadikannya sesuai untuk membekalkan air kepada pelbagai saluran penggunaan di kediaman secara serentak.
Pam ini dilengkapi dengan aci keluli tahan karat, injap sehala terbina dalam, suis tekanan boleh laras, serta perlindungan beban haba terbina dalam untuk memastikan operasi yang stabil dan penyelenggaraan yang minimum. Dengan reka bentuk yang padat dan mudah dipasang, Davey XJ50P direka untuk beroperasi secara autonomi dan merupakan pilihan yang praktikal bagi pemilik rumah yang mahukan tekanan air yang stabil serta pengurusan bekalan air domestik yang cekap.
Kaedah Pengenalan
Siri pam air DynaJet dikategorikan menggunakan singkatan “XJ”. Singkatan ini digunakan sebagai kod siri produk dalam rangkaian gudang dan sistem inventori di semua operasi Davey Water Products Pty Ltd.
Bagi model ini, kod “XJ50P” digunakan sebagai nombor model. Selepas singkatan “XJ”, terdapat nombor “50” yang merujuk kepada kadar aliran maksimum yang mampu dihasilkan oleh pam empar ini, iaitu 50 liter seminit (L/min).
Di hujung nombor model terdapat huruf “P”, yang menandakan bahawa pam ini dilengkapi dengan Pressure Switch (Suis Tekanan). Komponen ini membolehkan pam beroperasi secara automatik berdasarkan perubahan tekanan air dan disertakan bersama pam semasa pembelian.
Walau bagaimanapun, yang lebih penting ialah pengenalan unik model ini untuk tahun-tahun dan dekad yang akan datang. Melalui nombor model ini, rekod alat ganti dan komponen khusus bagi pam elektrik DynaJet dapat dikesan dengan mudah, sekali gus memudahkan kerja-kerja penyelenggaraan dan pembaikan.
Selain itu, pam air ini turut diiktiraf dan dikenal pasti secara seragam di seluruh dunia serta di sepanjang rantaian bekalannya melalui sistem pengenalan model yang piawai. Standardisasi ini memastikan setiap unit dapat dikenal pasti dengan tepat tanpa mengira lokasi atau pasaran.
Lampiran
Davey XJ50P ditawarkan sebagai satu unit pam dan direka untuk dipadankan dengan tangki tekanan Davey Supercell bagi membentuk sistem tekanan air automatik. Untuk pemasangan yang lebih kompak dan mudah, Davey mengesyorkan penggunaan tangki tekanan Supercell model 24008P atau 24018P, yang direka khas untuk dipasang terus di atas pam.
Bagi pemasangan yang melibatkan aplikasi sedutan (suction lift), injap kaki (foot valve) yang sesuai mungkin diperlukan untuk memastikan proses penyedutan awal (priming) dan operasi sistem berjalan dengan konsisten. Pam ini turut dilengkapi dengan suis tekanan dalaman serta injap sehala (check valve), maka pemasangan kawalan tambahan tidak diperlukan.
Tangki Tekanan
Tangki Tekanan Davey Supercell direka untuk digunakan bersama pam tekanan XJ50P bagi membantu menstabilkan tekanan air dalam sistem serta mengurangkan kekerapan pam hidup dan berhenti (pump cycling). Tangki ini menyimpan sejumlah kecil air bertekanan, sekali gus mengurangkan bilangan permulaan dan pemberhentian pam yang kerap. Ini membantu memanjangkan jangka hayat pam serta meningkatkan kecekapan keseluruhan sistem.
Davey menawarkan tangki tekanan Supercell model 24008P atau 24018P yang sesuai dipadankan dengan XJ50P. Kedua-dua model ini direka untuk dipasang terus di bahagian atas pam, menghasilkan pemasangan yang lebih kemas dan kompak. Gabungan pam XJ50P dan tangki Supercell menyediakan sistem tekanan air automatik yang boleh dipercayai untuk bekalan air domestik, peningkatan tekanan air (pressure boosting), serta aplikasi tangki tadahan air hujan.
Tangki tekanan Supercell merupakan komponen penting dalam memastikan bekalan air yang lancar dan tekanan air yang stabil, di samping melindungi sistem pam daripada kehausan yang tidak perlu. Ia dibina dengan reka bentuk yang tahan lasak bagi memberikan prestasi yang konsisten untuk jangka masa panjang.
Sijil
Davey XJ50P dibina mengikut sistem pengurusan yang diiktiraf di peringkat antarabangsa, iaitu ISO 9001 bagi Pengurusan Kualiti dan ISO 14001 bagi Pengurusan Alam Sekitar, di samping mematuhi Piawaian Australia (Australian Standards). Pensijilan ini mencerminkan komitmen Davey terhadap kualiti, konsistensi serta tanggungjawab terhadap alam sekitar.
Pam ini dilengkapi dengan motor TEFC (Totally Enclosed Fan Cooled) bertaraf IP55, yang memberikan perlindungan daripada kemasukan habuk dan air. Selain itu, penebat Kelas F menawarkan rintangan haba yang lebih tinggi, sekali gus memastikan prestasi yang boleh dipercayai dalam aplikasi bekalan air domestik yang mencabar.
ISO 9001: ISO 9001 menetapkan keperluan bagi Sistem Pengurusan Kualiti (Quality Management System, QMS) untuk pam air DynaJet. Piawaian ini membantu organisasi memastikan produk dan perkhidmatan yang dihasilkan sentiasa memenuhi keperluan pelanggan serta peraturan yang berkaitan. Pada masa yang sama, ia menggalakkan penambahbaikan berterusan terhadap proses dalaman bagi mencapai tahap kualiti pembuatan yang optimum.
ISO 14001: ISO 14001 membantu organisasi mengenal pasti, mengurus, memantau dan meningkatkan prestasi alam sekitar mereka. Dalam pengeluaran pam empar DynaJet, piawaian ini memastikan penggunaan bahan mentah dirancang dengan cekap, pembaziran diminimumkan, dan bahan yang boleh dikitar semula diuruskan secara bertanggungjawab bagi mengurangkan kesan terhadap alam sekitar.
Piawaian Australia (Standards Australia): Piawaian Australia ialah dokumen teknikal yang diiktiraf di peringkat kebangsaan yang menetapkan keperluan serta amalan terbaik bagi pam air, sistem, perkhidmatan dan proses di Australia. Piawaian ini dibangunkan oleh Standards Australia dengan kerjasama pakar industri, agensi kerajaan serta pihak berkepentingan yang lain.
Pematuhan terhadap piawaian ini membantu memastikan bahawa pam:
- Selamat dipasang dan dikendalikan.
- Sesuai untuk aplikasi yang dimaksudkan.
- Boleh dipercayai serta tahan lama.
- Serasi dengan sistem perpaipan dan pendawaian elektrik di Australia.
- Mematuhi keperluan kesihatan, alam sekitar dan kecekapan tenaga yang berkaitan.
Diuji Mengikut AS/NZS 4020: Pensijilan AS/NZS 4020 merujuk kepada ujian ke atas pam penggalak DynaJet bagi memastikan bahan dan komponen yang bersentuhan dengan air minuman (potable water) tidak menjejaskan kualiti air. Piawaian ini mengesahkan bahawa bahan yang digunakan tidak menghasilkan bahan cemar, bau, rasa atau unsur yang boleh memberi kesan negatif kepada kesihatan manusia dan haiwan.
Motor TEFC
Davey XJ50P dilengkapi dengan motor Totally Enclosed Fan Cooled (TEFC), iaitu reka bentuk motor yang dipertingkatkan bagi memberikan ketahanan, kebolehpercayaan dan prestasi jangka panjang yang lebih baik untuk aplikasi pengepaman air domestik. Berbeza dengan motor jenis rangka terbuka, motor TEFC mempunyai perumah yang tertutup sepenuhnya. Reka bentuk ini melindungi komponen elektrik dalaman daripada habuk, kotoran, kelembapan, serangga serta bahan cemar bawaan udara yang lain. Perlindungan tambahan ini amat bermanfaat bagi pam yang dipasang di kawasan luar, lokasi separa terdedah atau bilik utiliti, di mana keadaan persekitaran boleh menjejaskan prestasi motor dari semasa ke semasa.
Motor ini dilengkapi dengan kipas penyejuk luaran yang dipasang pada aci motor untuk mengawal suhu operasi. Semasa motor berfungsi, kipas tersebut sentiasa mengalirkan udara ke permukaan perumah motor bagi membantu menyingkirkan haba yang terhasil. Sistem penyejukan ini memastikan motor dapat beroperasi dengan cekap walaupun melalui kitaran hidup dan mati (start-stop) yang kerap. Digabungkan dengan sistem penebat Kelas F serta perlindungan beban haba automatik (automatic thermal overload protection) yang terbina dalam, reka bentuk ini membantu mengelakkan motor daripada mengalami pemanasan melampau dan tekanan elektrik. Hasilnya, jangka hayat motor dapat dipanjangkan sambil mengurangkan keperluan penyelenggaraan.
Motor TEFC yang digunakan pada XJ50P memberikan prestasi harian yang boleh dipercayai kepada pengguna, di samping menawarkan operasi yang lebih senyap, rintangan yang lebih baik terhadap keadaan persekitaran serta kebolehpercayaan keseluruhan yang lebih tinggi. Oleh itu, Davey XJ50P merupakan pilihan yang sesuai untuk aplikasi bekalan air domestik, peningkatan tekanan air (pressure boosting), sistem penuaian air hujan serta sistem pemindahan air automatik.
Sambungan Salur Masuk dan Flange
Davey XJ50P dilengkapi dengan sambungan masuk dan keluar bersaiz 1 inci BSP (British Standard Pipe) berulir dalaman (female), menjadikannya sesuai untuk pelbagai pemasangan sistem bekalan air domestik dan sistem perpaipan. Sambungan berulir BSP yang standard memudahkan pam disambungkan kepada paip, injap, kelengkapan paip (fittings) serta gabungan tangki tekanan yang lazim digunakan di kediaman.
Salur masuk sedutan direka untuk memastikan pengambilan air yang cekap bagi memudahkan proses penyedutan awal (priming) dan menjamin prestasi pam yang konsisten. Sementara itu, salur keluar menyalurkan air bertekanan ke sistem agihan air di dalam rumah. Bagi pemasangan yang melibatkan aplikasi sedutan (suction lift), injap kaki (foot valve) yang sesuai boleh dipasang untuk mengekalkan keadaan prime serta meningkatkan kecekapan operasi pam.
Saiz sambungan yang telah dipiawaikan ini menjadikan proses pemasangan dan penyelenggaraan lebih mudah. Oleh itu, Davey XJ50P merupakan penyelesaian yang praktikal dan menjimatkan kos, sama ada untuk pemasangan baharu mahupun sebagai pengganti kepada pam sedia ada.
Volute
Badan volute (volute shell) bagi Davey XJ50P diperbuat daripada Noryl berisi gentian kaca (glass-filled Noryl), iaitu bahan termoplastik kejuruteraan yang dipilih kerana mempunyai kekuatan tinggi, rintangan terhadap kakisan serta kestabilan dimensi yang baik. Struktur yang ringan tetapi kukuh ini melindungi komponen hidraulik dalaman pam serta memastikan prestasi yang konsisten dalam aplikasi bekalan air domestik dan peningkatan tekanan air (pressure boosting).
Selongsong volute (volute casing) merupakan sebahagian daripada sistem hidraulik empar pam yang dilengkapi bantuan jet. Ia berfungsi mengarahkan aliran air daripada pendesak (impeller) ke salur keluar dengan cekap, menukarkan tenaga halaju kepada tekanan bagi menghasilkan aliran air yang lancar dan stabil. Berbanding selongsong logam biasa, reka bentuk Noryl berisi gentian kaca lebih tahan terhadap karat, mendapan mineral (scale) dan kakisan, menjadikannya sangat sesuai untuk penggunaan bersama air hujan, air tangki serta sistem air domestik biasa.
Selongsong volute ini direka dengan tahap kekuatan yang tinggi bagi meningkatkan kebolehpercayaan XJ50P. Ia turut membantu mengekalkan kecekapan hidraulik dan mengurangkan keperluan penyelenggaraan, membolehkan operasi jangka panjang dalam pelbagai aplikasi kediaman.
Pendesak Dan Penyebar
Davey XJ50P dilengkapi dengan pendesak (impeller) polikarbonat berisi gentian kaca serta sistem jet dan peresap venturi yang dibina dengan tepat menggunakan bahan acetal yang tahan lasak. Gabungan komponen ini menjadi asas kepada reka bentuk hidraulik berbantu jet pada pam, membolehkannya memindahkan air dengan cekap serta menghasilkan tekanan yang diperlukan untuk aplikasi bekalan air domestik.
Pendesak merupakan komponen utama pam yang menerima tenaga daripada motor dan memindahkannya kepada air. Ia mempercepatkan aliran air semasa air bergerak melalui pam serta menghasilkan tekanan yang diperlukan bagi memastikan bekalan air yang stabil dan boleh dipercayai ke dalam rumah. Diperbuat daripada polikarbonat berisi gentian kaca, reka bentuk ini menawarkan kekuatan tinggi, kestabilan dimensi serta ketahanan terhadap haus dan kakisan, sekali gus memberikan prestasi jangka panjang dalam keadaan operasi yang mencabar.
Pendesak berfungsi bersama komponen peresap, jet dan venturi untuk mengoptimumkan aliran air melalui pam, sekali gus meningkatkan keupayaan sedutan dan kecekapan hidraulik pam. Reka bentuk berbantu jet ini memastikan XJ50P mampu mengekalkan tekanan yang konsisten serta operasi yang boleh dipercayai, menjadikannya sesuai untuk aplikasi seperti peningkatan tekanan air (water pressure boosting), sistem penuaian air hujan (rainwater harvesting) dan sistem pemindahan air domestik.
Reka Bentuk Pendesak Bilah Tertutup Satu Peringkat (Single Stage Closed Vane Impeller Design)
Davey XJ50P menggunakan reka bentuk pendesak bilah tertutup satu peringkat yang direka untuk menghasilkan aliran air dan tekanan secara cekap bagi aplikasi bekalan air domestik. Bilah-bilah pendesak ini dikelilingi oleh penutup hadapan dan belakang (front and rear shrouds). Reka bentuk ini membolehkan air mengalir dengan lancar melalui saluran pendesak sambil mengurangkan kehilangan hidraulik serta meningkatkan kecekapan keseluruhan pam.
Pendesak ini diperbuat daripada polikarbonat berisi gentian kaca (glass-filled polycarbonate) yang memberikan kekuatan tinggi, ketegaran, serta ketahanan terhadap kakisan dan haus. Pemilihan bahan ini turut membantu memastikan prestasi hidraulik kekal optimum dalam tempoh yang panjang, di samping menjadikan pam lebih ringan dan tahan lasak.
Reka bentuk pendesak bilah tertutup pada pam empar berbantu jet XJ50P, digabungkan dengan sistem jet dan venturi, memberikan keupayaan sedutan yang boleh dipercayai, tekanan air yang stabil serta ciri aliran yang lancar. Hasilnya ialah prestasi yang konsisten dan boleh diharapkan untuk aplikasi kediaman seperti peningkatan tekanan air (pressure boosting), sistem penuaian air hujan (rainwater harvesting) dan pemindahan air domestik.
Plat Belakang dan Kedap Mekanikal
Davey XJ50P dilengkapi dengan kedap aci mekanikal (mechanical shaft seal) yang direka untuk menghalang kebocoran air di antara bahagian basah pam (wet end) dan motor, sekali gus memastikan operasi yang boleh dipercayai serta cekap. Kedap mekanikal ini direka untuk memberikan pengedapan yang kukuh dalam keadaan tekanan yang berubah-ubah. Ini amat penting bagi mengelakkan kemasukan kelembapan ke dalam motor serta mengekalkan prestasi hidraulik pam.
Pemasangan kedap ini menggunakan permukaan kedap pegun karbon (carbon stationary seal face), permukaan kedap berputar seramik (ceramic rotating seal face) serta spring keluli tahan karat 304. Gabungan bahan ini memberikan ketahanan terhadap haus, perlindungan daripada kakisan dan jangka hayat perkhidmatan yang panjang. Hanya bahan berkualiti tinggi dipilih bagi memastikan ia mampu bertahan dalam operasi berterusan untuk sistem bekalan air domestik, peningkatan tekanan air (pressure boosting) dan pemasangan sistem penuaian air hujan.
Kedap mekanikal ini membantu meminimumkan kebocoran serta mengurangkan kehausan pada komponen penting pam. Oleh itu, ia menyumbang kepada keperluan penyelenggaraan yang lebih rendah, prestasi yang lebih dipercayai dan kebolehoperasian jangka panjang bagi XJ50P.
Selain itu, komponen yang memisahkan bahagian elektrik (ruang motor) daripada ruang hidraulik yang mengandungi aliran air di dalam volute ialah plat belakang (backplate) yang juga dikenali sebagai plat kedap (seal plate), plat pemasangan (mounting plate) atau plat penyesuai (adapter plate). Komponen tunggal ini berfungsi sebagai struktur sokongan yang mengekalkan keseluruhan bentuk dan susunan pam air DynaJet.
Plat belakang ini turut menyokong kedap mekanikal bagi menghalang air daripada meresap atau bocor di sepanjang aci pam. Dengan reka bentuk tarik keluar belakang (back pull-out design), pemasangan berputar yang merangkumi motor, aci, pendesak dan plat belakang boleh dikeluarkan tanpa perlu menanggalkan keseluruhan selongsong pam DynaJet daripada sistem perpaipan.
Plat Belakang dan Kedap Mekanikal
Sepanjang pemasangan pam Davey XJ50P, gelang O getah nitril (nitrile rubber O-rings) digunakan untuk menghasilkan pengedapan yang boleh dipercayai antara komponen yang sepadan serta membantu mengelakkan kehilangan air apabila pam beroperasi di bawah tekanan. Gelang O ini menyediakan pengedapan yang rapat di sekeliling selongsong dan komponen dalaman pam bagi membantu mengekalkan keutuhan sistem hidraulik. Ia juga memudahkan kerja penyelenggaraan dan servis apabila diperlukan.
Penjarak (spacers) yang direka dengan ketepatan tinggi serta komponen dalaman pam menyokong susunan sistem pengedapan dan memastikan penjajaran serta kedudukan yang tepat bagi komponen pam yang berputar dan pegun. Komponen-komponen ini berfungsi bersama untuk mengurangkan kehausan, mengekalkan prestasi pengedapan yang optimum serta memastikan operasi pam yang lancar dan cekap dalam jangka masa panjang.
Bahan tahan lasak dan elemen pengedapan berkualiti tinggi digunakan pada XJ50P bagi memastikan ketahanan, keperluan penyelenggaraan yang rendah serta prestasi yang konsisten dalam aplikasi bekalan air domestik dan peningkatan tekanan air (pressure boosting).
Sementara itu, setiap komponen dalaman penting yang terdapat dalam pemasangan pam air DynaJet dipisahkan menggunakan penjarak (spacers) bagi menyediakan ruang operasi yang mencukupi. Komponen berputar ini, seperti pendesak (impeller), sengaja dipisahkan kerana daya pergerakan yang terhasil semasa operasi. Penjarak yang digunakan bertindak sebagai perantara untuk mengurangkan geseran antara komponen yang bergerak.
Penggunaan penjarak ini membantu memastikan komponen dalaman pam dapat beroperasi dengan lancar, mengekalkan penjajaran yang tepat serta mengurangkan kehausan akibat sentuhan atau pergerakan berlebihan. Dengan susunan komponen yang teratur, pam DynaJet dapat mengekalkan kecekapan operasi dan kebolehpercayaan dalam penggunaan jangka panjang.
Had Operasi Pam Jet DynaJet XJ50P
Davey XJ50P direka untuk beroperasi dalam julat parameter operasi yang ditetapkan bagi memastikan operasi yang boleh dipercayai dan cekap dalam aplikasi bekalan air domestik serta peningkatan tekanan air (pressure boosting). Dengan keupayaan menghasilkan kadar aliran sehingga 50 liter seminit dan jumlah ketinggian tekanan maksimum (maximum total head) 46 meter, pam ini sesuai digunakan untuk pelbagai jenis sistem air kediaman.
Tekanan hidup (cut-in pressure) yang ditetapkan dari kilang ialah 180 kPa, manakala tekanan berhenti (cut-out pressure) ialah 390 kPa, membolehkan operasi automatik berdasarkan permintaan penggunaan air. Jika dipasang dengan betul, pam ini mampu mengendalikan suhu air sehingga 50°C, suhu persekitaran sehingga 55°C, serta ketinggian sedutan (suction lift) sehingga 7 meter.
Pengoperasian dalam had yang ditetapkan ini membantu memastikan pam mencapai prestasi optimum, kecekapan maksimum serta jangka hayat penggunaan yang lebih panjang.
| Had Operasi | |
| Kapasiti Aliran Maksimum | 50 lpm |
| Jumlah Ketinggian Tekanan Maksimum (Maximum Total Head) | 46m / 150.92 ft |
| Tekanan Hidup (Cut-in Pressure) (Tetapan Kilang) | 180 kPa |
| Tekanan Berhenti (Cut-out Pressure) (Tetapan Kilang) | 390 kPa |
| Suhu Cecair Maksimum | 50°C / 122°F |
| Suhu Persekitaran Maksimum | 55°C / 131°F |
| Ketinggian Sedutan Maksimum (Maximum Suction Lift) | 7m / 22.97 ft |
| Saiz Salur Masuk (BSP) | 1” F |
| Saiz Salur Keluar (BSP) | 1” F |

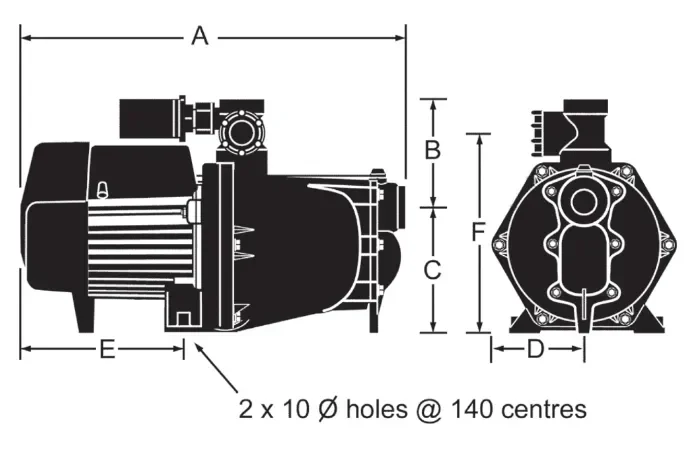

Dimensi Pam Jet DynaJet XJ50P
Davey XJ50P direka dengan ciri penjimatan ruang dan boleh dipasang secara fleksibel dalam sistem bekalan air domestik serta sistem peningkatan tekanan air (pressure boosting). Pam ini mempunyai reka bentuk yang menjimatkan ruang dengan dimensi keseluruhan 430 mm (panjang) × 124 mm (lebar) × 146 mm (tinggi) serta berat bersih 9.0 kg, namun tetap menawarkan ketahanan dan prestasi yang diperlukan untuk aplikasi kediaman biasa.
Reka bentuknya yang kompak membolehkan unit ini digunakan bersama tangki tekanan dan penutup perlindungan pam (pump enclosures) apabila ruang pemasangan adalah terhad.
| Dimensi | |||||||||
| Modal | A | B | C | D | E | F | Salur Masuk (BSP) | Salur Keluar (BSP) | Berat (kg) |
|---|---|---|---|---|---|---|---|---|---|
| XJ50P | 430 | 124 | 146 | 102 | 185 | 226 | 1″ F | 1″ F | 9.0 |
| XJ70P | 455 | 124 | 146 | 102 | 210 | 226 | 1¼” F | 1″ F | 11.0 |
| XJ90P | 505 | 124 | 146 | 102 | 210 | 226 | 1¼” F | 1″ F | 14.0 |

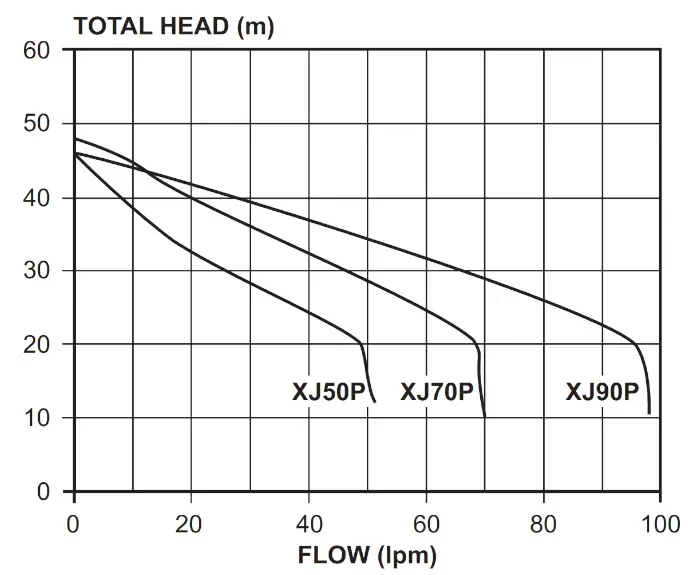

Prestasi Hydraulik
Davey XJ50P direka untuk memberikan prestasi hidraulik yang boleh dipercayai bagi aplikasi bekalan air domestik dan peningkatan tekanan air (pressure boosting). Pam ini mempunyai kadar aliran maksimum 50 liter seminit dan ketinggian tekanan maksimum (maximum head) 46 meter, memastikan tekanan serta aliran air yang berterusan untuk memenuhi keperluan penggunaan air domestik biasa.
Reka bentuk pam empar berbantu jet (jet-assisted centrifugal design) meningkatkan keupayaan sedutan dan kecekapan keseluruhan pam, sekali gus memberikan prestasi yang konsisten dalam pelbagai keadaan penggunaan air. XJ50P telah ditetapkan dengan tekanan hidup (cut-in pressure) 180 kPa dan tekanan berhenti (cut-out pressure) 390 kPa, membolehkannya beroperasi secara automatik serta bertindak balas dengan cekap terhadap perubahan permintaan dalam sistem.
Ciri-ciri prestasi XJ50P menjadikannya sesuai untuk pelbagai aplikasi seperti bekalan air kediaman, sistem pengumpulan air hujan (rainwater harvesting) dan sistem peningkatan tekanan air yang memerlukan bekalan air yang stabil serta konsisten.
Data Elektrik
| Data Elektrik | |||
|---|---|---|---|
| Modal | XJ50P | XJ70P | XJ90P |
| Bekalan Voltan | 220–240V | ||
| Bekalan Frekuensi | 50Hz | ||
| Arus Beban Penuh (A) | 3.6A | 5.1A | 6.6A |
| Arus Rotor Terkunci | 12A | 18A | 28A |
| Kuasa Input (P1) | 0.84kW | 1.15kW | 1.40kW |
| Kuasa Output (P2) | 0.58kW | 0.80kW | 1.10kW |
| Kelas Penebat | Class F | ||
| Permulaan | P.S.C. | ||
| Penarafan IP | IP55 | ||
Bahan Pembinaan
| Bahan Pembinaan | |
|---|---|
| Komponen | Bahan |
| Pendesak (Impellers) | Polikarbonat berisi gentian kaca (Glass filled polycarbonate |
| Selongsong Pam (Pump Casing) | Noryl berisi gentian kaca (Glass filled Noryl) |
| Lengan Aci Pam (Pump Shaft Sleeve) | Loyang (Brass) |
| Injap Sehala Dalaman (Internal Check Valve) | Delrin |
| Spring Injap Sehala Dalaman (Internal Check Valve Spring) | Keluli Spring Tahan Karat (Stainless Spring Steel) |
| Jet dan Venturi | Acetal |
| Port Salur Masuk dan Keluar (Inlet & Outlet Ports) | Noryl berisi gentian kaca (Glass filled Noryl |
| Gelang Kedap Pegun (Seal Ring – Stationary) | Karbon |
| Gelang Kedap Berputar (Seal Ring – Rotating) | Seramik |
| Spring Kedap (Seal Spring) | Keluli Tahan Karat 304 |
| Cincin-O (O-Rings) | Getah Nitril (Nitrile Rubber) |
Panduan Pemasangan
Davey XJ50P direka untuk pemasangan yang mudah dan sesuai digunakan bagi sistem bekalan air rumah, peningkatan tekanan air serta sistem pengumpulan air hujan. Untuk mendapatkan prestasi terbaik, pasangkan pam pada permukaan yang kukuh dan rata di kawasan yang mempunyai pengudaraan baik, bebas daripada risiko banjir serta pendedahan melampau kepada keadaan persekitaran. Pam ini perlu digunakan bersama tangki tekanan Davey Supercell yang serasi seperti model 24008P atau 24018P untuk beroperasi sebagai sistem tekanan automatik.
Semua sambungan pada paip sedutan mestilah kedap udara bagi mengelakkan kebocoran udara yang boleh menjejaskan proses penyeduan awal (priming) dan prestasi pam. Davey mengesyorkan pemasangan injap kaki berkualiti bagi keadaan di mana ketinggian sedutan melebihi 1 meter. Dalam pemasangan seperti ini, injap sehala dalaman pada bahagian sedutan pam hendaklah ditanggalkan sebelum memasang saluran sedutan.
Lakukan proses penyeduan awal (priming) pada pam dan saluran sedutan sepenuhnya sebelum menghidupkan pam dengan mengisi air bersih melalui saluran masuk penyeduan (priming inlet). Setelah proses penyeduan selesai, pasang semula palam penyeduan dan hidupkan pam. Penyeduan awal yang betul adalah penting untuk memastikan operasi yang boleh dipercayai, melindungi komponen pam serta mencapai prestasi hidraulik yang dijangkakan.
220–240V, 50Hz. XJ50P mesti dipasang mengikut piawaian elektrik tempatan serta arahan pemasangan daripada pengilang. Pemasangan yang betul dan pemeriksaan berkala terhadap paip, injap serta tetapan tekanan akan meningkatkan kecekapan sistem, kebolehpercayaan dan jangka hayat perkhidmatan.
Dalam Kotak
Pam Air Davey DynaJet – XJ50P
Suis Tekanan
Manual Pengguna
Bukti Pembelian
12 Bulan Waranti Pengeluar
