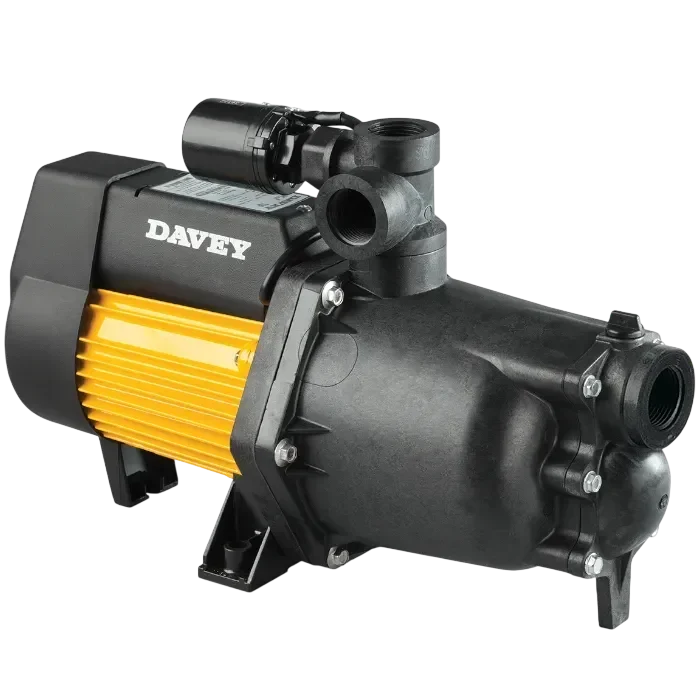

Pam Air Davey DynaJet Dengan Suis Tekanan - XJ70P
- Sistem tekanan automatik yang standard.
- Sesuai untuk rumah yang kecil (2-3 kepala pancuran dengan 4-5 paip).
- Kegunaan untuk rumah dan kebun.
- 12 bulan waranti untuk pam, motor & suis tekanan.
- Tekanan tetap pada setiap penggunaan.
- Pemasangan mudah, tiada tetapan diperlukan.
Pengelasan:
Gambaran Keseluruhan Pam Air Satu Peringkat Davey DynaJet Dengan Suis Tekanan - XJ70P
Pam tekanan automatik berprestasi tinggi Davey XJ70P merupakan pilihan ideal untuk kediaman bersaiz lebih besar dan rumah yang mempunyai penggunaan air yang tinggi. Sangat sesuai untuk bekalan air domestik, peningkatan tekanan air (pressure boosting), penuaian air hujan serta aplikasi pemindahan air, pam air ini menawarkan gabungan prestasi hidraulik yang tinggi, kebolehpercayaan dan kecekapan bagi memastikan tekanan air yang konsisten di seluruh rumah.
XJ70P menggunakan reka bentuk pam empar berbantu jet (jet assisted centrifugal pump) dan dilengkapi dengan suis tekanan terbina dalam yang bertindak balas secara automatik mengikut permintaan penggunaan air, membekalkan air bertekanan apabila diperlukan. Binaannya yang kukuh menggunakan bahan tahan kakisan serta motor TEFC (Totally Enclosed Fan Cooled), menjadikannya amat sesuai untuk penggunaan harian yang berterusan di kawasan kediaman, sama ada di dalam atau di luar rumah.
XJ70P mempunyai kadar aliran maksimum sehingga 70 liter seminit dan ketinggian pam maksimum (maximum head) sehingga 48 meter, menawarkan kapasiti yang lebih tinggi berbanding model XJ50P. Ia sesuai untuk isi rumah yang sedikit lebih besar, rumah dengan beberapa bilik air atau aplikasi yang memerlukan kadar aliran dan tekanan air yang lebih tinggi. Dengan gabungan kebolehpercayaan serta keperluan penyelenggaraan yang rendah, XJ70P merupakan penyelesaian yang berkesan dan boleh dipercayai untuk sistem bekalan air kediaman moden.

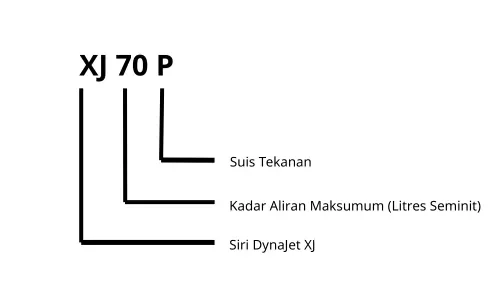

Kaedah Pengenalan
Rangkaian pam air DynaJet dikenal pasti melalui awalan model “XJ”, iaitu singkatan yang digunakan untuk mengkategorikan siri tersebut serta memudahkan pengurusan inventori di seluruh rangkaian gudang Davey Water Products Pty Ltd.
Sebagai contoh, model XJ70P. Kod “XJ” menunjukkan bahawa pam tersebut tergolong dalam siri DynaJet, manakala nombor “70” merujuk kepada kadar aliran maksimum pam sebanyak 70 liter seminit (LPM). Pada hujung kod model pula terdapat huruf “P”, yang menandakan bahawa pam ini dilengkapi dengan Suis Tekanan (Pressure Switch) sebagai ciri standard.
Lebih penting lagi, kod model ini memberikan setiap pam elektrik DynaJet identiti yang unik dan kekal digunakan selama bertahun-tahun, malah sehingga berdekad lamanya. Rekod penyelenggaraan, alat ganti dan spesifikasi komponen semuanya boleh dirujuk kepada model yang betul, sekali gus memudahkan proses pembaikan dan penyelenggaraan. Pengenal model yang diseragamkan ini juga digunakan di seluruh rantaian bekalan global, memastikan pam tersebut dikenal pasti secara konsisten oleh pengilang, pengedar, juruteknik servis dan pelanggan di seluruh dunia.
Lampiran
Davey XJ70P direka untuk beroperasi sebagai sebahagian daripada sistem tekanan automatik apabila dipadankan dengan tangki tekanan Supercell keluaran Davey. Bagi pemasangan yang lebih kompak dan mudah, Davey mengesyorkan penggunaan tangki tekanan Supercell varian 24008P atau 24018P, yang kedua-duanya boleh dipasang terus di atas pam.
Bagi aplikasi sedutan (suction lift), injap kaki (foot valve) mungkin turut diperlukan untuk mengekalkan proses priming yang boleh dipercayai serta memastikan sistem beroperasi secara konsisten. Pam ini telah dilengkapi dengan suis tekanan dan injap sehala (check valve) terbina dalam, jadi tiada komponen kawalan tambahan perlu dipasang. Ini menjadikan pemasangan lebih ringkas sambil memberikan operasi automatik yang boleh dipercayai.
Tangki Tekanan Supercell
Tangki tekanan Supercell keluaran Davey direka untuk berfungsi dengan lancar bersama pam penggalak XJ70P, membantu mengekalkan tekanan air yang stabil sambil mengurangkan kekerapan kitaran hidup dan mati pam yang tidak diperlukan. Dengan menyimpan sejumlah kecil air bertekanan, tangki ini mengurangkan kekerapan pam dihidupkan dan dimatikan, sekali gus dapat memanjangkan jangka hayat pam empar serta meningkatkan kecekapan keseluruhan sistem.
Bagi model XJ70P, Davey mengesyorkan penggunaan tangki tekanan Supercell 24008P atau 24018P. Kedua-dua model ini boleh dipasang dengan kemas terus di atas pam, menghasilkan pemasangan yang padat, tersusun dan mudah disesuaikan untuk pelbagai jenis aplikasi.
Apabila digabungkan, XJ70P dan tangki tekanan Supercell membentuk sistem tekanan automatik yang boleh dipercayai, sesuai untuk bekalan air domestik, peningkatan tekanan air (pressure boosting) dan sistem penuaian air hujan.
Dibina untuk ketahanan jangka panjang, tangki tekanan Supercell memberikan tekanan air yang lancar dan konsisten sambil melindungi pam daripada kehausan yang tidak diperlukan akibat kitaran hidup dan mati yang terlalu kerap. Hasilnya, keseluruhan sistem dapat beroperasi dengan lebih cekap serta memberikan prestasi yang boleh dipercayai untuk tempoh penggunaan yang panjang.a
Sijil
XJ70P dihasilkan mengikut sistem Pengurusan Kualiti ISO 9001, Pengurusan Alam Sekitar ISO 14001, serta Piawaian Australia yang berkaitan dan diiktiraf di peringkat antarabangsa. Pensijilan ini mencerminkan komitmen Davey dalam menghasilkan produk berkualiti tinggi sambil mengekalkan amalan pembuatan yang konsisten serta pengurusan alam sekitar yang bertanggungjawab.
Bagi memastikan prestasi yang boleh dipercayai, pam ini dilengkapi dengan motor TEFC (Totally Enclosed Fan Cooled) yang mempunyai penarafan perlindungan IP55. Reka bentuk ini membantu menghalang habuk dan air daripada memasuki motor, sekali gus menjadikannya sesuai untuk aplikasi bekalan air domestik yang mencabar. Motor ini juga menggunakan penebat Kelas F (Class F Insulation) yang menawarkan rintangan haba yang lebih tinggi serta membantu mengekalkan operasi yang stabil dalam pelbagai keadaan.
ISO 9001 – Pengurusan Kualiti: ISO 9001 menetapkan keperluan bagi Sistem Pengurusan Kualiti (Quality Management System, QMS) yang berkesan. Dengan mematuhi piawaian yang diiktiraf di peringkat antarabangsa ini, Davey memastikan setiap pam air DynaJet dihasilkan dengan tahap kualiti yang konsisten, di samping memenuhi jangkaan pelanggan dan keperluan kawal selia yang berkaitan. Penambahbaikan berterusan terhadap proses pembuatan turut membantu memastikan prestasi yang boleh dipercayai serta konsistensi produk untuk jangka masa panjang.
ISO 14001 – Pengurusan Alam Sekitar: ISO 14001 memberi tumpuan kepada peningkatan prestasi alam sekitar melalui amalan pembuatan yang bertanggungjawab. Piawaian ini menyediakan rangka kerja untuk mengurus sumber secara cekap, mengurangkan sisa, dan meminimumkan kesan terhadap alam sekitar. Dalam proses pengeluaran pam empar DynaJet, penggunaan bahan mentah dirancang dengan teliti bagi memaksimumkan kecekapan, manakala sisa dikawal dan amalan kitar semula dilaksanakan di mana bersesuaian.
Piawaian Australia: Davey XJ70P direka untuk mematuhi Piawaian Australia yang berkaitan, iaitu piawaian yang menetapkan keperluan diiktiraf bagi aspek keselamatan, prestasi dan kebolehpercayaan produk yang digunakan di seluruh Australia. Piawaian ini dibangunkan oleh Standards Australia dengan kerjasama pakar industri, agensi kerajaan dan pakar teknikal bagi memastikan pam ini:
- Selamat dipasang dan dikendalikan.
- Sesuai untuk aplikasi yang dimaksudkan.
- Boleh dipercayai serta direka untuk prestasi jangka panjang.
- Serasi dengan sistem perpaipan dan elektrik di Australia.
- Mematuhi keperluan berkaitan kesihatan, alam sekitar dan kecekapan tenaga yang berkenaan.
Diuji Mengikut AS/NZS 4020: Pam penggalak DynaJet turut diuji mengikut AS/NZS 4020, iaitu piawaian Australia dan New Zealand yang merangkumi produk yang direka untuk bersentuhan dengan air minuman (potable water). Ujian ini mengesahkan bahawa bahan yang digunakan dalam pembinaan pam tidak menjejaskan kualiti air dengan menghasilkan rasa atau bau yang tidak diingini, mencemarkan air, atau melepaskan bahan toksik.
Oleh itu, pam ini sesuai digunakan dalam sistem bekalan air minuman dan boleh dipasang dengan yakin untuk aplikasi domestik yang membekalkan air bagi kegunaan harian isi rumah, termasuk mandi, mencuci dan minum, tertakluk kepada peraturan perpaipan tempatan yang berkuat kuasa.
Motor TEFC
Dilengkapi dengan motor TEFC (Totally Enclosed Fan Cooled) yang mempunyai reka bentuk dipertingkatkan untuk meningkatkan ketahanan, XJ70P menawarkan prestasi jangka panjang bagi aplikasi pengepaman air domestik. Berbeza dengan motor jenis rangka terbuka (open frame motor), motor TEFC mempunyai perumah yang tertutup sepenuhnya bagi melindungi komponen elektrik dalaman daripada habuk, kotoran, kelembapan, serangga serta bahan cemar bawaan udara yang lain. Perlindungan tambahan ini amat bermanfaat bagi pam yang dipasang di luar bangunan, di kawasan yang separa terdedah atau ruang utiliti, di mana keadaan persekitaran boleh menjejaskan prestasi motor dari semasa ke semasa.
Motor ini menggunakan kipas penyejuk luaran yang disambungkan terus kepada aci motor untuk membantu mengekalkan suhu operasi yang optimum. Kipas tersebut sentiasa mengalirkan udara merentasi perumah motor bagi menyingkirkan haba, sekali gus memastikan motor dapat berfungsi dengan cekap walaupun melalui kitaran hidup dan mati yang berulang. Sistem penyejukan ini, digabungkan dengan penebat Kelas F (Class F Insulation) serta perlindungan beban lampau terma automatik (automatic thermal overload protection) yang terbina dalam, membantu mengelakkan motor pam air DynaJet daripada mengalami kepanasan melampau dan tekanan elektrik. Hasilnya, jangka hayat motor dapat dipanjangkan sambil mengurangkan keperluan penyelenggaraan.
Dipadankan dengan penggunaan bahan yang direka untuk mengurangkan tahap bunyi operasi, motor TEFC pada XJ70P memberikan prestasi harian yang boleh dipercayai kepada pemilik rumah, operasi yang lebih senyap, ketahanan yang lebih baik terhadap keadaan persekitaran, serta pelbagai kelebihan lain.
Sambungan Salur Masuk dan Bebibir
Pam empar XJ70P dilengkapi dengan sambungan salur masuk dan salur keluar berulir dalaman BSP 1¼ inci, menjadikannya serasi dengan pelbagai sistem bekalan air domestik serta pemasangan perpaipan standard. Dengan menggunakan penyambung berulir BSP konvensional, pam ini boleh disambungkan dengan mudah kepada paip, injap, tangki tekanan dan pelbagai komponen perpaipan biasa yang digunakan dalam aplikasi kediaman.
Sambungan salur masuk direka untuk memberikan aliran kemasukan air yang cekap, membantu pam mencapai proses priming yang boleh dipercayai serta mengekalkan prestasi yang konsisten. Pada bahagian pelepasan (discharge), sambungan salur keluar membekalkan air bertekanan ke seluruh sistem pengagihan air rumah bagi memastikan tekanan air yang stabil di lokasi yang diperlukan.
Bagi pemasangan jenis sedutan (suction lift), injap kaki (foot valve) yang sesuai boleh dipasang untuk membantu mengekalkan prime serta menyokong operasi pam yang boleh dipercayai. Dengan saiz sambungan yang diseragamkan, proses pemasangan dan penyelenggaraan pada masa hadapan menjadi lebih mudah.
Sama ada untuk pemasangan sistem tekanan baharu atau menggantikan pam sedia ada, XJ70P menawarkan penyelesaian yang praktikal, menjimatkan kos dan direka untuk memberikan kebolehpercayaan jangka panjang.
Volute
Dalam model ini, perumah volut XJ70P diperbuat daripada Noryl berisi gentian kaca (glass-filled Noryl), iaitu bahan termoplastik kejuruteraan berprestasi tinggi yang terkenal dengan kekuatan luar biasa, ketahanan terhadap kakisan serta kestabilan dimensinya. Ringan tetapi sangat tahan lasak, perumah ini melindungi komponen hidraulik dalaman pam jet air serta memberikan prestasi yang boleh dipercayai untuk aplikasi bekalan air domestik, peningkatan tekanan air (pressure boosting) dan sistem penuaian air hujan.
Sebagai komponen utama dalam sistem hidraulik, perumah volut berfungsi bersama pemasangan jet (jet assembly) untuk mengarahkan aliran air daripada pendesak (impeller) ke salur keluar pelepasan (discharge outlet). Dalam proses ini, kelajuan air ditukarkan kepada tekanan secara cekap, menghasilkan aliran air yang lancar dan konsisten di seluruh sistem pam air.
Berbeza daripada perumah pam logam konvensional, binaan Noryl® berisi gentian kaca (glass-filled Noryl®) tahan terhadap karat, pembentukan kerak dan kakisan. Ciri ini menjadikan XJ70P sangat sesuai digunakan bersama tangki air hujan, bekalan air simpanan serta sistem air domestik harian yang memerlukan ketahanan jangka panjang.
Dibina untuk memberikan prestasi yang boleh dipercayai, perumah volut ini turut menyumbang kepada kecekapan hidraulik pam yang tinggi di samping membantu mengurangkan keperluan penyelenggaraan. Reka bentuknya yang kukuh menyokong operasi yang boleh dipercayai selama bertahun-tahun, menjadikan XJ70P pilihan yang praktikal untuk pelbagai aplikasi bekalan air kediaman.
Pendesak Dan Penyebar
Davey XJ70P dilengkapi dengan pendesak polikarbonat berisi gentian kaca (glass-filled polycarbonate impeller) serta sistem penyebar jet dan venturi yang direka bentuk dengan tepat menggunakan bahan acetal yang tahan lasak. Gabungan ini menjadi asas kepada reka bentuk hidraulik berbantu jet (jet assisted hydraulic design) pam, yang membolehkan pemindahan air secara cekap serta menghasilkan tekanan yang diperlukan untuk aplikasi bekalan air domestik.
Pendesak (impeller) merupakan komponen pam yang menerima tenaga daripada motor dan memindahkannya kepada air. Ia meningkatkan kelajuan air apabila air mengalir melalui pam serta menghasilkan tekanan yang diperlukan bagi memastikan kediaman menerima bekalan air yang stabil dan boleh dipercayai. Pembinaannya daripada polikarbonat berisi gentian kaca memberikan kekuatan, kestabilan dimensi serta ketahanan terhadap haus dan kakisan, sekali gus memastikan prestasi jangka panjang dalam keadaan operasi yang mencabar.
Pendesak ini berfungsi bersama komponen penyebar (diffuser), jet dan venturi untuk mengoptimumkan aliran air melalui pam, meningkatkan keupayaan sedutan serta kecekapan hidraulik pam. Reka bentuk berbantu jet ini memastikan tekanan yang berterusan dan operasi yang stabil bagi XJ70P, menjadikannya pilihan yang sesuai untuk aplikasi peningkatan tekanan air (pressure boosting), penuaian air hujan serta sistem pemindahan air domestik.
Reka Bentuk Pendesak Bilah Tertutup Satu Peringkat
Davey XJ70P menggunakan reka bentuk pendesak bilah tertutup satu peringkat (single stage closed vane impeller). Ia direka untuk menghasilkan aliran air dan tekanan secara cekap bagi aplikasi bekalan air kediaman. Bilah pendesak dilindungi oleh penutup hadapan dan belakang (front and rear shrouds), membolehkan air mengalir dengan lancar melalui saluran pendesak, sekali gus mengurangkan kehilangan hidraulik dan meningkatkan kecekapan keseluruhan.
Pendesak ini diperbuat daripada polikarbonat berisi gentian kaca (glass-filled polycarbonate) yang menawarkan kekuatan tinggi, ketegaran, ketahanan terhadap kakisan serta rintangan terhadap haus. Pemilihan bahan ini turut membantu menjadikan pam lebih ringan dan tahan lasak, sambil memastikan prestasi hidraulik kekal optimum untuk tempoh penggunaan yang panjang.
Pam empar berbantu jet XJ70P menggunakan reka bentuk pendesak bilah tertutup yang, bersama-sama dengan sistem jet dan venturi, memberikan keupayaan sedutan yang boleh dipercayai, tekanan air yang stabil serta ciri aliran yang lancar. Hasilnya ialah prestasi yang konsisten dan boleh dipercayai untuk aplikasi kediaman seperti peningkatan tekanan air (pressure boosting), penuaian air hujan serta pemindahan air domestik.
Kedap Mekanikal
Davey XJ70P dilengkapi dengan kedap aci mekanikal (mechanical shaft seal) yang menghalang kebocoran air antara bahagian basah pam (wet end) dan motor, sekali gus memastikan prestasi yang boleh dipercayai dan cekap. Kedap mekanikal ini direka bentuk untuk mengekalkan pengedapan yang kukuh walaupun dalam keadaan tekanan yang berubah-ubah. Ini amat penting bagi mengelakkan kemasukan kelembapan serta mengekalkan kecekapan hidraulik pam.
Pemasangan kedap ini terdiri daripada permukaan kedap pegun karbon (carbon stationary seal face), permukaan kedap berputar seramik (ceramic rotating seal face) dan spring keluli tahan karat 304, yang memberikan gabungan berkesan dari segi ketahanan haus, rintangan kakisan serta jangka hayat penggunaan yang panjang. Hanya bahan berkualiti tinggi dipilih bagi memastikan ketahanan untuk penggunaan berterusan dalam sistem bekalan air domestik, peningkatan tekanan air (pressure boosting) dan penuaian air hujan.
Kedap mekanikal ini membantu mengurangkan kebocoran serta mengurangkan kehausan pada komponen kritikal, sekali gus meningkatkan kecekapan penyelenggaraan XJ70P, memastikan prestasi yang boleh dipercayai dan memberikan kebolehpercayaan operasi jangka panjang.
Cincin-O Dan Penjarak
Gelang O daripada getah nitril digunakan dalam pemasangan pam Davey XJ70P untuk menghasilkan pengedapan yang boleh dipercayai antara komponen yang sepadan serta mengurangkan kehilangan air di bawah tekanan operasi. Gelang O ini membentuk pengedap yang kukuh di sekeliling perumah pam dan komponen dalaman, melindungi keutuhan sistem hidraulik pam serta memudahkan kerja penyelenggaraan dan servis apabila diperlukan.
Penjarak yang direka bentuk dengan tepat serta komponen dalaman membantu melengkapkan susunan pengedapan dan memastikan penjajaran serta kedudukan yang betul bagi komponen pam yang berputar dan pegun. Komponen-komponen ini berfungsi secara bersama untuk mengurangkan kehausan, mengekalkan prestasi pengedapan yang optimum serta memastikan operasi pam yang lancar dan cekap untuk tempoh penggunaan yang panjang.
XJ70P menggunakan bahan yang kukuh serta komponen pengedap berkualiti tinggi bagi memastikan jangka hayat yang panjang, keperluan penyelenggaraan yang minimum dan prestasi yang konsisten dalam aplikasi bekalan air kediaman serta peningkatan tekanan air (pressure boosting).
Had Operasi Pam Air DynaJet XJ70P
Pam empar DynaJet XJ70P mampu mencapai kadar aliran sehingga 70 liter seminit dan ketinggian jumlah maksimum (maximum total head) sehingga 48 meter. Model ini dilengkapi dari kilang dengan sistem kawalan tekanan automatik, dengan tekanan mula hidup (cut-in pressure) pada 210 kPa dan tekanan berhenti (cut-out pressure) pada 420 kPa.
Dengan pemasangan yang betul, pam ini mampu mengendalikan suhu air sehingga 50°C / 122°F, suhu persekitaran sehingga 55°C / 131°F, serta ketinggian sedutan sehingga 7 meter / 22.97 kaki. Pengoperasian dalam julat parameter ini membantu memastikan kecekapan optimum, prestasi yang konsisten serta kebolehpercayaan jangka panjang.
| Had Operasi | |
| Kapasiti maksimum | 70 lpm |
| Ketinggian jumlah maksimum (Maximum total head) | 48m |
| Tekanan mula hidup (Cut-in pressure) – tetapan kilang | 210 kPa |
| Tekanan berhenti (Cut-out pressure) – tetapan kilang | 420 kPa |
| Suhu cecair maksimum | 50°C |
| Suhu persekitaran maksimum | 55°C |
| Ketinggian sedutan maksimum | 7m |
| Saiz salur masuk (Inlet size) – BSP | 1” F |
| Saiz salur keluar (Outlet size) – BSP | 1” F |
Dimensi Pam Air DynaJet XJ70P
Davey XJ70P dibina dengan reka bentuk yang kompak namun kukuh, menjadikannya mudah dipasang dalam sistem bekalan air domestik dan sistem peningkatan tekanan air (pressure boosting). Dimensi keseluruhannya ialah 455 mm (P) × 124 mm (L) × 146 mm (T) dengan berat bersih 11.0 kg, memberikan kapasiti hidraulik yang lebih tinggi dalam saiz yang relatif kompak.
Pam ini juga direka untuk disambungkan dengan mudah kepada tangki tekanan Davey Supercell yang serasi serta komponen lain dalam sistem air domestik.
| Dimensi | |||||||||
| Modal | A | B | C | D | E | F | Salur Masuk (BSP) | Salur Keluar (BSP) | Berat Bersih (kg) |
|---|---|---|---|---|---|---|---|---|---|
| XJ50P | 430 | 124 | 146 | 102 | 185 | 226 | 1″ F | 1″ F | 9.0 |
| XJ70P | 455 | 124 | 146 | 102 | 210 | 226 | 1¼” F | 1″ F | 11.0 |
| XJ90P | 505 | 124 | 146 | 102 | 210 | 226 | 1¼” F | 1″ F | 14.0 |
Prestasi Hidraulik Dan Lengkung Q-H
Davey XJ70P direka untuk menawarkan prestasi hidraulik yang lebih tinggi bagi kediaman yang mempunyai keperluan penggunaan air yang lebih besar. Pam ini mampu menghasilkan kadar aliran maksimum sehingga 70 liter seminit dan ketinggian pam maksimum (maximum head) sehingga 48 meter, membolehkannya mengekalkan tekanan air yang kuat dan konsisten di beberapa titik penggunaan. Ini menjadikannya pilihan yang sesuai untuk sistem bekalan air kediaman yang lebih besar serta aplikasi peningkatan tekanan air (pressure boosting).
Reka bentuk pam empar berbantu jet (jet-assisted centrifugal pump) mengoptimumkan aliran air melalui sistem hidraulik, meningkatkan prestasi sedutan dan kecekapan pengepaman keseluruhan, sambil mengekalkan penghantaran air yang boleh dipercayai dalam keadaan permintaan penggunaan yang berubah-ubah. XJ70P telah ditetapkan dari kilang untuk beroperasi secara automatik, dengan tekanan mula hidup (cut-in pressure) pada 210 kPa dan tekanan berhenti (cut-out pressure) pada 420 kPa, bagi memberikan kawalan tekanan yang responsif di seluruh sistem.
XJ70P direka untuk mengimbangi kadar aliran, tekanan dan kecekapan, sekali gus memberikan prestasi hidraulik yang boleh dipercayai untuk sistem bekalan air kediaman, penuaian air hujan, pemindahan air serta sistem peningkatan tekanan air domestik yang memerlukan kapasiti tambahan.
Kehilangan Hidraulik
Davey XJ70P menggunakan sistem hidraulik pam empar berbantu jet satu peringkat (single-stage jet assisted centrifugal hydraulic) untuk mengurangkan kehilangan hidraulik serta mengoptimumkan kecekapan pengepaman di seluruh julat operasi. Digabungkan dengan pendesak bilah tertutup (closed vane impeller), pemasangan jet dan venturi yang dibentuk dengan tepat serta perumah volut (volute casing) yang dioptimumkan, ciri-ciri ini membantu menghasilkan aliran air yang lancar, mengurangkan pergolakan (turbulence) dan kehilangan tenaga dalam pam.
Dihasilkan menggunakan bahan kejuruteraan berkualiti tinggi dan tahan lasak, komponen hidraulik ini direka untuk mengekalkan ketepatan dimensi serta prestasi yang konsisten dari semasa ke semasa. Laluan aliran dalam XJ70P direka dengan kecekapan tinggi bagi menukarkan kuasa motor kepada pergerakan air. Ini membolehkan pam menghasilkan kadar aliran yang tinggi dan tekanan yang kuat, sambil hanya menggunakan tenaga yang diperlukan untuk melaksanakan tugasnya.
XJ70P memberikan kecekapan hidraulik yang boleh dipercayai melalui pengurangan aliran kitar semula dalaman (internal recirculation) dan rintangan aliran. Ini memastikan tekanan air yang stabil serta prestasi yang konsisten dalam aplikasi bekalan air domestik, peningkatan tekanan air (pressure boosting) dan sistem pengumpulan air hujan.
Data Elektrik
| Data Elektrik | |||
|---|---|---|---|
| Modal | XJ50P | XJ70P | XJ90P |
| Voltan bekalan (Supply Voltage) | 220–240V | ||
| Frekuensi bekalan (Supply Frequency) | 50Hz | ||
| Arus beban penuh (Full Load Current) | 3.6A | 5.1A | 6.6A |
| Arus rotor terkunci (Locked Rotor Current) | 12A | 18A | 28A |
| Kuasa input (P1) | 0.84kW | 1.15kW | 1.40kW |
| Kuasa input (P2) | 0.58kW | 0.80kW | 1.10kW |
| Kelas penebat (Insulation Class) | Kelas F | ||
| Kaedah permulaan (Starting) | P.S.C. | ||
| Penarafan perlindungan (IP Rating) | IP55 | ||
Bahan Pembinaan
| Bahan Pembinaan | |
|---|---|
| Bahagian | Bahan |
| Pendesak (Impellers) | Polikarbonat berisi gentian kaca (Glass-filled polycarbonate) |
| Perumah pam (Pump Casing) | Noryl berisi gentian kaca (Glass-filled Noryl) |
| Sarung aci pam (Pump Shaft Sleeve) | Loyang (Brass) |
| Injap sehala dalaman (Internal Check Valve) | Delrin |
| Spring injap sehala dalaman (Internal Check Valve Spring) | Keluli spring tahan karat (Stainless Spring Steel) |
| Jet dan Venturi | Acetal |
| Port salur masuk dan salur keluar (Inlet & Outlet Ports) | Noryl berisi gentian kaca (Glass-filled Noryl) |
| Gelang kedap pegun (Seal Ring – Stationary) | Karbon |
| Gelang kedap berputar (Seal Ring – Rotating) | Seramik |
| Spring kedap (Seal Spring) | Keluli tahan karat 304 (304 Stainless Steel) |
| Gelang O (O-Rings) | Getah nitril (Nitrile Rubber) |
Davey XJ70P diperbuat daripada bahan berkualiti tinggi yang tahan kakisan dan sesuai untuk keperluan aplikasi bekalan air kediaman. Pemilihan bahan ini memberikan ketahanan, kebolehpercayaan serta jangka hayat penggunaan yang panjang. Pam ini menggunakan pendesak bilah tertutup polikarbonat berisi gentian kaca (glass-filled polycarbonate closed vane impeller) dan perumah pam Noryl berisi gentian kaca (glass-filled Noryl pump casing), yang memberikan kekuatan unggul, kestabilan dimensi serta ketahanan terhadap kakisan dan haus. Aci pam diperbuat daripada keluli tahan karat 303 dengan sarung aci loyang (brass shaft sleeve) bagi memberikan perlindungan tambahan serta ketahanan untuk operasi berterusan.
Komponen jet, venturi dan injap sehala dalaman (internal check valve) pam diperbuat daripada termoplastik kejuruteraan canggih seperti bahan acetal dan Delrin, yang mempunyai kekuatan tinggi, ketepatan dimensi serta ketahanan terhadap pendedahan air bagi memastikan prestasi hidraulik yang berkesan. Injap sehala dan spring kedap diperbuat daripada keluli tahan karat untuk memberikan rintangan kakisan yang unggul serta ketahanan jangka panjang.
Pemasangan kedap mekanikal (mechanical seal assembly) menggunakan permukaan kedap karbon dan seramik serta spring yang diperbuat daripada keluli tahan karat 304 bagi mengurangkan kebocoran dan memastikan operasi yang boleh dipercayai. Gelang O getah nitril (nitrile rubber O-rings) digunakan untuk menghasilkan pengedapan yang kukuh di sepanjang bahagian pam.
Gabungan bahan yang dipilih dengan teliti ini menjadikan XJ70P memerlukan penyelenggaraan minimum, memberikan prestasi yang berkesan serta ketahanan jangka panjang dalam sistem peningkatan tekanan air kediaman, penuaian air hujan dan bekalan air domestik.
Panduan Pemasangan
Davey XJ70P mudah digabungkan ke dalam sistem bekalan air domestik, peningkatan tekanan air (pressure boosting) dan sistem penuaian air hujan. Untuk mendapatkan prestasi terbaik, pasang pam pada permukaan yang kukuh dan rata di lokasi yang bersih, mempunyai pengudaraan yang baik serta terlindung daripada pendedahan cuaca berlebihan dan risiko banjir. Seperti semua varian siri XJ, XJ70P direka untuk digunakan bersama Tangki Tekanan Davey Supercell, dengan model 24008P dan 24018P disyorkan untuk pemasangan terus di bahagian atas pam.
Semua kerja pemasangan paip bagi salur sedutan dan pelepasan hendaklah menggunakan saiz yang sesuai serta ditutup dengan sempurna bagi mengelakkan kebocoran udara dan mengurangkan kehilangan akibat geseran. Bagi sistem dengan ketinggian sedutan melebihi 1 meter, injap kaki (foot valve) berkualiti tinggi disyorkan. Untuk aplikasi tertentu, injap sehala dalaman pada bahagian sedutan pam perlu ditanggalkan sebelum penyambungan paip sedutan bagi memastikan fungsi sistem yang betul.
Pam dan saluran sedutan mestilah diisi penuh dengan air (priming) melalui port priming sebelum proses permulaan operasi. Selepas pengisian selesai, pasang semula palam priming dan ketatkannya sebelum menghidupkan bekalan kuasa. Proses priming yang betul amat penting untuk memastikan operasi yang boleh dipercayai, mengekalkan kecekapan hidraulik serta melindungi pam daripada kerosakan akibat operasi tanpa air (dry running).
XJ70P dibekalkan dengan bekalan elektrik 220–240V, 50Hz. Pemasangan mestilah dilakukan mengikut peraturan elektrik tempatan yang berkuat kuasa serta arahan pemasangan daripada pengilang. Pemeriksaan berkala terhadap sambungan paip, tetapan tekanan dan komponen sistem akan membantu memastikan operasi yang berkesan serta kebolehpercayaan jangka panjang.
Dalam Kotak
Pam Air Davey DynaJet – XJ70P
Suis Tekanan
Manual Pengguna
Bukti Pembelian
12 Bulan Waranti Pengeluar
