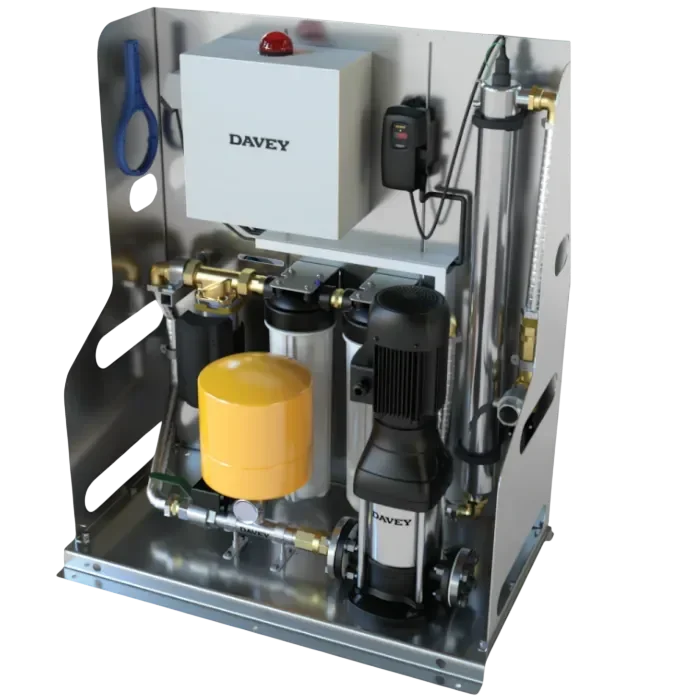

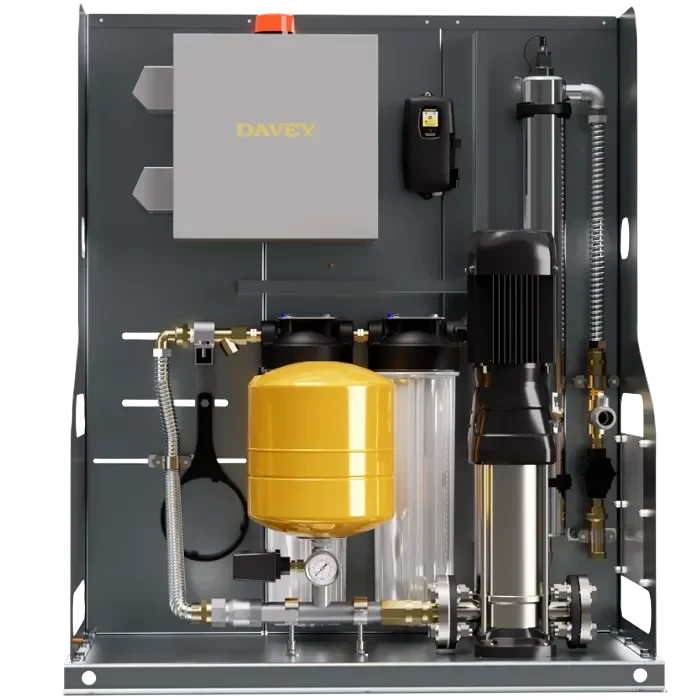

Set Pam Davey RainBank Pro Dengan Sistem Penuaian Air Hujan
Ciri-ciri utama:
- Jenis skid pam / set pam.
- Sesuai untuk penuaian air hujan di bangunan metropolitan dengan kawasan bumbung yang luas.
– Untuk sekolah, bangunan pangsapuri, gudang dan kilang, motel, balai polis, bangunan majlis, restoran makanan segera. - Waranti 12 bulan untuk pam & motor.
- Tetapan tekanan tetap pada setiap penggunaan.
- Pemasangan mudah, tidak memerlukan pelarasan.
Pengelasan:
Varian Produk:
Gambaran Keseluruhan Set Pam Davey RainBank Pro Dengan Sistem Penuaian Air Hujan
Variasi Set Pam Davey RainBank Pro Dengan Sistem Penuaian Air Hujan
Produk ini menggunakan kod model seperti RBP3-9M1, RBP3-15M1, atau RBP5-5M1 yang mewakili kapasiti aliran, jenis pam, dan jenis automasi penapisan.
| Set Pam Davey RainBank Pro Dengan Sistem Penuaian Air Hujan – Kelajuan Kekal Satu Fasa | |||
| Nombor Modal | Motor kW (P2) | Sambungan Utama | Sambungan Air Hujan |
| RBP3-9M1 | 0.75 kW | 1 1/2″ BSP(F) | 1 1/4″ BSP(F) |
| RBP3-15M1 | 1.5 kW | ||
| RBP5-5M1 | 0.75 kW | 1 1/2″ BSP(F) | 1 1/4″ BSP(F) |
| RBP5-6M1 | 1.1 kW | ||
| RBP5-7M1 | 1.1 kW | ||
| RBP5-8M1 | 1.1 kW | ||
| RBP10-4M1 | 1.5 kW | 1 1/2″ BSP(F) | 1 1/2″ BSP(F) |
| RBP10-5M1 | 2.2 kW | ||
| RBP10-6M1 | 2.2 kW | ||
| Set Pam Davey RainBank Pro Dengan Sistem Penuaian Air Hujan – Kelajuan Boleh Berubah Tiga Fasa | |||
| MLRBP10-5M3 | 2.2 kW | 1 1/2″ BSP(F) | 1 1/2″ BSP(F) |
| MLRBP10-6M3 | 2.2 kW | ||
| MLRBP10-7M3 | 3.0 kW | ||
| MLRBP10-8M3 | 3.0 kW | ||
| MLRBP15-4M3 | 4.0 kW | MLRBP15-4M3 | MLRBP15-4M3 |
| MLRBP15-5M3 | 4.0 kW | ||
| MLRBP15-6M3 | 5.5 kW | ||
| MLRBP15-8M3 | 7.5 kW | ||
Pakej pam ini selalunya dibekalkan pada platform skid pam modular dengan tapak keluli untuk pemasangan dan integrasi pantas ke dalam sistem paip bangunan serta infrastruktur sistem proses. Konfigurasi lain juga boleh menggunakan reka bentuk skid pam modular bergantung kepada susun atur projek atau pelan industri.
Kaedah Pengenalan
Pam Sistem Pemungutan Air Hujan mempunyai penomboran bersiri yang bermula daripada:
1) Susunan abjad yang dinamakan RBP, iaitu singkatan untuk menentukan ‘RainBank Pro’ pam skid.
2) Ini diikuti oleh kadar aliran nominal dalam Liter Per Minit (lpm), dan dalam contoh ini, 90 adalah kapasiti yang ditawarkan oleh versi sistem pemungutan air hujan ini.
3) Selepas angka nominal aliran, ia diikuti dengan varian pam air Vertikal Multistage. Dalam situasi ini, imej contoh yang menunjukkan kaedah pengecaman memaparkan bahawa pam air Vertikal Multistage telah dipasang.
4) Watak terakhir yang mewakili susunan pam ialah ‘A’, yang merujuk kepada ‘Automatik‘ atau Backwash Flush.
Pengecaman juga menyokong diagram kejuruteraan, carta aliran, dan dokumentasi proses untuk reka bentuk bangunan, ladang, sekolah, projek komersial, atau perancangan pemasangan industri.
Dalam katalog Asia Davey Malaysia, perubahan konfigurasi kecil boleh dilihat dalam kod pengecaman sistem pemungutan air hujan. Susunan pam skid adalah seperti berikut:
1) MLRBP, seperti sebelumnya, mewakili pam RainBank Pro dengan inverter. Inverter, atau variable-frequency drive (VFD), direka untuk meningkatkan potensi penjimatan tenaga dengan membolehkan bilangan impeler yang dikehendaki mengikut keadaan paip semasa digunakan.
2) Selepas susunan abjad, terdapat dua angka yang mewakili kapasiti nominal menggunakan BEP dalam meter padu sejam.
3) Selepas tanda sempang (-), satu angka kecil mewakili bilangan peringkat yang terdapat.
4) Akhir sekali, M3, seperti yang dapat dilihat daripada imej pada hujung kod bersiri, menunjukkan bilangan fasa.
Lampiran
Tangki Tekanan
Sistem ini termasuk tangki tekanan 18L yang diperbuat daripada baja lembut bersalut serbuk (powder coated mild steel).
Komponen ini menstabilkan tekanan hidraulik semasa operasi pam, mengurangkan kitaran pendek motor elektrik, dan mengekalkan penghantaran air yang konsisten semasa turun naik permintaan.
Ia berfungsi sebagai bekas tekanan kecil dalam kitaran pam sentrifugal untuk meningkatkan kecekapan mekanikal dan memanjangkan jangka hayat sistem.
Pengawal Torrium2
Sistem ini menggabungkan sistem pengurusan kawalan automatik yang diletakkan di dalam bekas kotak kawalan.
Pengawal (controller) menguruskan keutamaan penggunaan air hujan, pertukaran air paip utama (mains water changeover), pengesanan paras tangki rendah, tindak balas terhadap kerosakan pam, dan perlindungan daripada gangguan kuasa.
Lampu penunjuk membolehkan pemantauan sistem dengan mudah, memaparkan dengan jelas status operasi dan sumber air yang dipilih.
Sistem kawalan bersepadu ini memastikan operasi lancar dalam pemasangan sistem rawatan air dan proses komersial.
Pemasangan Skid
RainBank PRO dipasang di kilang, dijalankan ujian sepenuhnya, dan dipasang pada plat asas keluli tergalvani, membentuk pakej pam skid.
Konfigurasi skid mount ini menyokong pemasangan yang mudah, integrasi cepat ke dalam paip tapak, dan sambungan yang efisien ke tangki air hujan, bekalan utama, dan sistem injap pengagihan.
Konfigurasi ini dibekalkan sebagai reka bentuk pam skid pemangkin (booster pump skid), sesuai untuk bangunan komersial dan industri. Ia berfungsi sebagai pam sentrifugal lengkap dengan pemasangan skid dan biasanya dibekalkan sebagai pam skid modular untuk susun atur projek berstruktur.
Penapis Skrin Awal (Screen Pre-Filter)
Sistem ini termasuk penapis skrinn awal sebagai sebahagian daripada proses penapisan berperingkat. Komponen ini menyingkirkan sisa besar dan sedimen yang terkumpul daripada air larian bumbung, talang, dan sistem pengumpulan air hujan dari bumbung sebelum memasuki ruang pam. Ia meningkatkan prestasi penapisan keseluruhan dan melindungi komponen mekanikal dalaman pam.
Penapisan Kartrij Sedimen Berganda (Dual Sediment Cartridge Filtration)
RainBank PRO menggunakan penapisan kartrij sedimen berganda dengan kartrij 20 micron dan 5 micron (20PP20J dan 5PP20J). Proses penapisan berperingkat ini meningkatkan kejernihan air dan mengurangkan pepejal tersuspensi sebelum rawatan UV. Sistem dua peringkat ini menyokong amalan penjimatan air yang lebih baik dan penghantaran air lebih bersih untuk aplikasi bukan minuman (non-potable).
Ruang Disinfeksi UV (UV Disinfection Chamber)
Sistem ini termasuk ruang disinfeksi UV yang diperbuat daripada keluli tahan karat 316. Unit UV menyediakan inaktivasi mikroba untuk memastikan kualiti air yang konsisten. Jangka hayat lampu UV dan prestasinya dipantau melalui paparan pengawal. Tahap ini kritikal untuk menyokong penggunaan semula air yang selamat dalam aplikasi sistem tangki pemungutan air hujan komersial.
Injap Solenoid (Pertukaran Automatik ke Bekalan Air Utama)
Sistem ini menggunakan injeksi automatik air paip utama melalui injap solenoid dengan injap semak berganda. Ia memastikan pertukaran lancar antara bekalan air hujan yang ditapis dan bekalan air utama apabila paras tangki rendah. Injap solenoid memainkan peranan penting dalam mengekalkan bekalan air yang berterusan di bangunan komersial.
Sensor Paras Apungan (Float Level Sensor)
Sistem ini dilengkapi saklar apungan paras rendah (FS750-10 dengan kabel 10 cm) untuk mengesan paras tangki air hujan. Komponen ini memastikan pertukaran automatik ke bekalan air utama apabila simpanan air hujan tidak mencukupi. Ia menyokong integrasi yang boleh dipercayai dalam sistem pemungutan air hujan, sistem tangkapan air, dan sistem saliran lestari.
Suis Tekanan
Sistem ini menggunakan saklar tekanan bebas berserta dengan saklar apungan (float switch).
Saklar tekanan memantau tekanan pelepasan sistem dan menghidupkan atau menghentikan pam mengikut keperluan.
Peranti kawalan mekanikal ini memastikan prestasi hidraulik yang stabil dan melindungi motor semasa keadaan operasi yang tidak normal.
Pengsijilan
Pengurusan Kualiti ISO 9001: Menjamin keseragaman kualiti pengeluaran dan kebolehpercayaan produk. Semua produk Davey dihasilkan mengikut standard akhir yang sama berkat sijil ini.
Pengurusan Alam Sekitar, ISO 14001: Davey menekankan proses pengeluaran yang mesra alam dalam reka bentuknya; ini ditunjukkan oleh pematuannya terhadap standard pengurusan alam sekitar ISO 14001.
Motor TEFC
Menggunakan sistem pam yang dikuasakan oleh motor elektrik satu fasa dengan kuasa daripada 1.1 kW hingga 2.2 kW, bertaraf kelas penebat F dan perlindungan motor bersandarkan penarafan IP.
Motor ini menggerakkan putaran impeler hidraulik sentrifugal untuk memindahkan air melalui sistem penapisan dan UV menggunakan pacu elektrik berbanding enjin bahan api, meningkatkan kecekapan dan kebolehpercayaan.
Salur Masuk
Pintu Masuk Air Hujan biasanya berukuran 32mm atau 40mm BSP, manakala pintu masuk sandaran air paip utama sekitar 25mm BSP.
Sambungan ini direka untuk paip keluli atau keluli tahan karat standard, dengan sambungan flange atau berulir ke dalam rangkaian pengagihan bangunan.
Impeler & Penyebar (Diffuser)
Menggunakan impeler tertutup berbilang peringkat yang biasanya terdapat pada pam sentrifugal vertikal berbilang peringkat.
Impeler ini menyokong penjanaan tekanan tinggi (high head) untuk aplikasi pam booster dan pemindahan air dalam bangunan tinggi atau rangkaian paip panjang.
Cincin-O Dan Pemisah (Spacer)
Komponen dalaman yang membentuk pam skid sistem pemungutan air hujan dilengkapi dengan O-ring di seluruh bahagian paip, termasuk rumah pam, sarung aci (shaft sleeve), dan juga meterai mekanikal.
Bagi spacer, ia ditempatkan dalam setiap bahagian yang bergerak, supaya komponen tidak bergesel antara satu sama lain apabila tenaga mekanikal dipindahkan melalui aci (shaft).
Had Operasi
| Had Operasi | |
| Tekanan masuk maksimum | 900 kPa |
| Tekanan operasi maksimum (Air Hujan) | 690kPa |
| Suhu air maksimum | 50 °C |
| Suhu air minimum | 1 °C |
| Suhu persekitaran maksimum | 45 °C |
| Voltan bekalan | 220-240V |
| Arus beban penuh maksimum | 12A |
| Frekuensi bekalan | 50Hz |
| Fasa input | 1ph |
| Penarafan IP pam Vertical Multistage | IP55 |
| Kelas penebat pam Vertical Multistage | F |
| Penarafan IP Pengawal (Controller) | IP56 |
Had ini menyokong operasi selamat dalam kitaran rawatan air, penapisan, dan bekalan air bangunan, termasuk integrasi dengan tangki simpanan, telaga, dan sumber air daripada lubang gerudi (borehole).
Prestasi Hydraulik
Set Pam Davey RainBank Pro Dengan Sistem Penuaian Air Hujan - VM5
Set Pam Davey RainBank Pro Dengan Sistem Penuaian Air Hujan - VM10
Bahan Pembinaan
| Bahan Pembinaan | |
| Bahagian | Bahan |
| Plat asas | Keluli tergalvani |
| Penutup luar | Baja lembut bersalut serbuk (powder coated mild steel) |
| Paip | Keluli tahan karat 316 |
| Penyambung | Brass bebas plumbum |
| Kotak kawalan | Baja lembut bersalut serbuk (powder coated mild steel) |
| Manifold | Keluli tahan karat 304 |
| Rumah penapis | Nylon diperkaya kaca (glass filled nylon) |
| Injap solenoid pertukaran | Plastik |
| Ruang UV | Keluli tahan karat 316 |
| Tangki tekanan | Baja lembut bersalut serbuk (powder coated mild steel) |
Bahan-bahan ini menyokong rintangan kakisan terhadap air hujan yang mengandungi sedimen dan bahan organik daripada hujan, taman, dan pengumpulan di bumbung.
Dalam Kotak
Set Pam Davey RainBank Pro Dengan Sistem Penuaian Air Hujan
Manual Pengguna
Bukti Pembelian
12 Bulan Waranti Pengeluar
Borang Perhubungan
