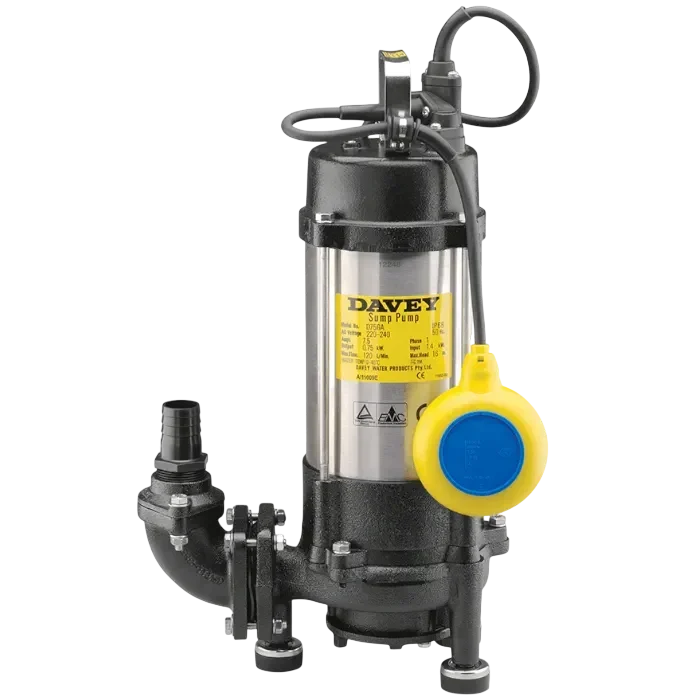

Pam Tenggelam Davey Sewage Grinder
Ciri-ciri utama:
- Jenis pam bah.
- Sesuai untuk pepejal organik lembut, produk sanitari, produk getah nipis dan juga sesetengah tekstil dalam keadaan terampai.
- Untuk pengepaman air kelabu dan air hitam, pengosongan takungan (sump), efluen septik, pelupusan kumbahan mentah, serta pengepaman air sisa yang mengandungi pepejal lembut dalam keadaan terampai.
- Waranti 12 bulan untuk pam, motor & suis apungan.
- Meterai hermetik untuk penutupan kedap air.
Classified As:
Gambaran Keseluruhan Pam Tenggelam Davey Sewage Grinder
Sesuai untuk menghancurkan kumbahan mentah
Pam pengisar tenggelam Davey terdiri daripada salur masuk pengisar yang mampu mengendalikan pepejal, bersama pendesak terbuka bertekanan tinggi untuk mengepam air sisa yang mengandungi pepejal lembut dalam keadaan terampai. Aplikasi yang sesuai termasuk pengepaman air kelabu dan air hitam, pengosongan takungan (sump), efluen septik dan pelupusan kumbahan mentah, serta pengepaman air sisa dengan pepejal lembut dalam keadaan terampai. Pam pengisar biasanya digunakan untuk kerja penghancuran tugas berat dengan cincin pengisar di bahagian masuk, dan mempunyai reka bentuk sentrifugal dengan pendesak terbuka bagi mengelakkan sekatan pada pam atau paip. Keluli gred 304SS digunakan untuk aci, badan motor dan pengikat bagi memastikan jangka hayat yang panjang. Dengan operasi senyap serta pemasangan yang cepat dan mudah, rangkaian Davey Grinder adalah produk penyelenggaraan rendah yang membantu mengepam pepejal organik lembut, produk sanitari, getah nipis dan juga sesetengah tekstil dengan menghancurkannya menjadi buburan (slurry) yang mudah dipam.
Model dalam rangkaian:
- D120G – satu fasa, 1.2kW
- DT12G – tiga fasa, 1.2kW
- DT22G – tiga fasa, 2.2kW
Davey mengesyorkan penggunaan kit rel gelongsor SR50 bersama pam pengisar untuk memudahkan penanggalan dan penyelenggaraan. Terdapat pilihan motor satu fasa atau tiga fasa.
Aplikasi
Sesuai untuk pengepaman air kelabu dan air hitam, pengosongan sump, efluen septik dan pelupusan kumbahan serta pengepaman air sisa yang mengandungi pepejal lembut dalam keadaan terampai.
Ciri-ciri dan Kelebihan
- Mampu mengepam pepejal organik lembut, produk sanitari, getah nipis dan juga sesetengah tekstil dalam keadaan terampai dengan menghancurkannya menjadi buburan.
- Pendesak terbuka mengelakkan penyumbatan pam oleh pepejal kecil dalam buburan.
- Tekanan tinggi dan saiz pepejal kecil membolehkan sambungan ke sistem paip pelepasan kecil, sesuai untuk mengepam air sisa ke sistem pembetungan bertekanan.
- Operasi senyap.
- Pemasangan cepat dan mudah.
- Sambungan hos disertakan dengan setiap pam.
- Penyelenggaraan rendah.
- Boleh dibaiki sepenuhnya.
- Kaki pemasangan dengan kusyen getah untuk kedudukan yang kukuh dan stabil semasa pemasangan dan operasi bagi model D75G/GA, DT08G, D120G/A, D150G/A, DT12G & DT15G.
- Boleh disesuaikan dengan rel gelongsor – rujuk aksesori.
Pam
- Penghancuran tugas berat dengan cincin pengisar di bahagian masuk.
- Reka bentuk sentrifugal dengan pendesak terbuka.
- Meterai aci mekanikal berganda dalam mandian minyak.
- Meterai silikon karbida/seramik tahan haus di bahagian pam.
- Meterai bibir “sand slinger” untuk perlindungan tambahan.
- Pengedap perumah jenis O-ring.
- Bahagian pam daripada keluli tahan karat tahan kakisan dan besi tuang bersalut serbuk berkualiti tinggi.
Motor
- 2 kutub, 2900 rpm, 50 Hz, 240V satu fasa atau 415V tiga fasa.
- Jenis tenggelam dengan perlindungan IPX8.
- Penebatan Kelas F.
- Kabel kuasa 10 meter jenis H07RN-F tahan minyak serta kabel sensor meterai dengan hujung wayar terbuka untuk sambungan mudah ke bekalan kuasa.
- Kabel sensor meterai untuk sambungan ke relai perlindungan bagi membolehkan pembaikan awal sebelum kerosakan motor (tidak tersedia untuk model D75G/GA atau DT08G).
- Dilindungi daripada suhu operasi tinggi dan arus tinggi melalui perlindungan beban haba terbina dalam yang boleh set semula secara automatik.
| Had Operasi | |
|---|---|
| Kapasiti sehingga: | 324 lpm |
| Tekanan head maksimum | 35m / 114.92 ft |
| Kedalaman tenggelam maksimum | 20m / 65.62 ft |
| Suhu maksimum air pam | 40°C / 104 |
| Cecair Sesuai | |
|---|---|
| Kumbahan atau “air kelabu” dengan pH neutral yang mengandungi sehingga 20% pepejal organik lembut (sedikit kehausan dijangka jika mengepam pepejal keras dalam keadaan terampai). | |
| Bahan Pembinaan | |
|---|---|
| Bahagian | Bahan |
| Pendesak | Besi tuang – FCD 400 |
| Cincin pencarik | Keluli kromium tinggi |
| Cincin pengisar | Keluli kromium tinggi |
| Perumah pam | Besi tuang – FCD 400 |
| Saluran keluar | Besi tuang – FCD 200 |
| Meterai aci – bahagian pam / bahagian motor | Silikon karbida / seramik, karbon / seramik, meterai mekanikal dalam mandian minyak serta pengedap minyak |
| Elastomer meterai aci | Getah nitril |
| Aci pam | Keluli tahan karat 304 |
| O-ring | Getah nitril |
| Badan motor | Keluli tahan karat 304 |
| Pengikat | Keluli tahan karat 304 |
| Pelampung dan kabel bekalan kuasa | H07RN-F tahan minyak |
Data Elektrik
| Data Elektrik | ||||||||
|---|---|---|---|---|---|---|---|---|
| Modal | D75G/GA | D120G/GA | D150G/GA | DT08G | DT12G | DT15G | DT22G | DT37G |
| Panjang kabel elektrik | 10m / 32.81 ft | |||||||
| Fasa | Satu fasa | Tiga fasa | ||||||
| Voltan bekalan | 220-240 | 380-415 | ||||||
| Kuasa input (P1) | 1.2 kW | 1.6 kW | 2 kW | 1 kW | 1.5 kW | 1.9 kW | 2.8 kW | 4.5 kW |
| Kuasa input (P2) | 0.75 kW | 1.2 kW | 1.5 kW | 0.75 kW | 1.2 kW | 1.5 kW | 2.2 kW | 3.7 kW |
| Arus beban penuh: | 7.5 A | 10.0 A | 13.0 A | 1.9 A | 2.3 A | 3.0 A | 4.5 A | 7.9 A |
Data Elektrik

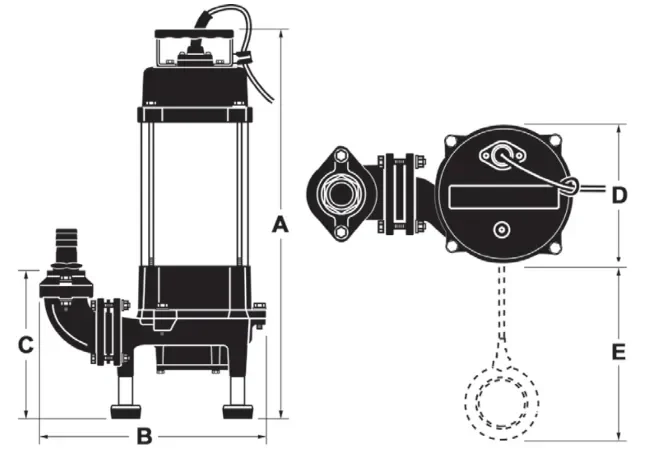

| Dimensi (mm) | |||||||
| Modal | A | B | C | D | E | Saluran keluar B.S.P. | Berat bersih(KG) |
| D75G | 515 | 300 | 165 | 170 | – | 1 1/4″ F | 30 |
| D75GA | 515 | 300 | 165 | 170 | 330 | 1 1/4″ F | 30 |
| D120G | 530 | 300 | 165 | 170 | – | 1 1/4″ F | 31 |
| D120GA | 530 | 300 | 165 | 170 | 340 | 1 1/4″ F | 31 |
| D150G | 580 | 305 | 185 | 180 | – | 1 1/4″ F | 37 |
| D150GA | 580 | 305 | 185 | 180 | 340 | 1 1/4″ F | 37 |
| DT08G | 460 | 300 | 165 | 170 | – | 1 1/4″ F | 27 |
| DT12G | 460 | 300 | 165 | 170 | – | 1 1/4″ F | 30 |
| DT15G | 490 | 305 | 185 | 180 | – | 1 1/4″ F | 32 |
| DT22G | 550 | 350 | 165 | 206 | – | 2″ F | 48 |
| DT37G | 570 | 350 | 165 | 206 | – | 2″ F | 51 |

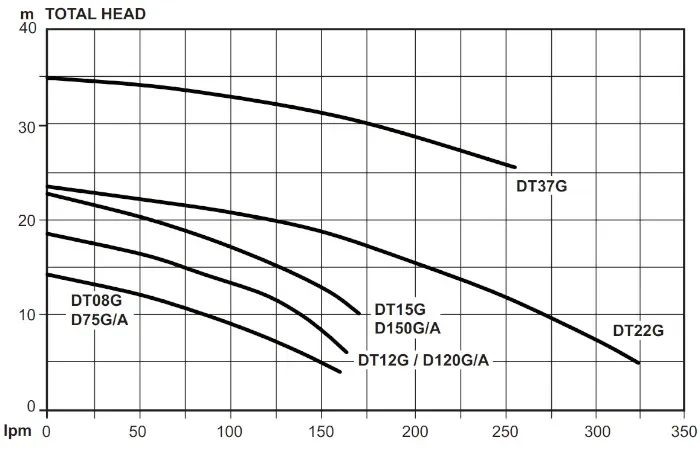

Prestasi Hydraulik
Pemasangan dan Penyediaan Awal (Priming)
Gunakan tali untuk meletakkan dan mengangkat pam. Jangan turunkan atau angkat pam menggunakan kabel kuasa kerana ini boleh merosakkan pengedap kemasukan kabel, menyebabkan kebocoran air dan operasi yang tidak selamat.
Jangan gunakan produk ini untuk mengitar semula atau menapis air kolam renang, spa, dan sebagainya. Walaupun pam ini dibina mengikut piawaian keselamatan yang tinggi, ia tidak diluluskan untuk pemasangan di mana terdapat orang berada di dalam air semasa ia beroperasi.
Jangan mengepam bahan yang bersifat kasar. Pasir dan kelikir dalam air yang dipam akan mempercepatkan kehausan, sekali gus memendekkan jangka hayat pam.
Pastikan pam sentiasa bersih, terutamanya dalam keadaan di mana serabut, rambut atau bahan berserat boleh terbelit pada aci pam. Pemeriksaan dan pembersihan berkala akan memanjangkan jangka hayat pam.
Sediakan ruang yang mencukupi untuk suis pelampung berfungsi. Model automatik mempunyai suis pelampung untuk menghidupkan pam apabila paras air meningkat dan mematikannya semula apabila air telah dipam turun ke paras operasi selamat. Jika suis pelampung tidak bebas untuk naik dan turun, operasi pam yang betul mungkin tidak dapat dicapai.
Jangan biarkan pam beroperasi tanpa air (dry run). Model bukan automatik mesti dimatikan secara manual atau melalui suis pelampung / paras luaran apabila paras air menurun ke bahagian atas perumah pam.
Dalam Kotak
Pam Tenggelam Davey Sewage Grinder
Manual Pengguna
Bukti Pembelian
12 Bulan Waranti Pengeluar
Borang Perhubungan
