Pam Pemindahan Air Davey CY Vat Wash
Ciri-ciri utama:
- Jenis sistem tekanan automatik standard.
- Sesuai untuk mengepam cecair bersih dan tidak meruap tanpa gentian atau pepejal.
- Untuk cucian industri tenusu, pengairan skala kecil, pemindahan air, sistem pencucian dan peningkatan tekanan.
- 24 bulan waranti untuk pam & motor.
- Tekanan tetap untuk setiap penggunaan.
- Pemasangan mudah dan terus terang.
Pengelasan:
Gambaran Keseluruhan Pam Pemindahan Air Davey CY Vat Wash
Pam Pemindahan Air Davey CY Vat Wash ialah sistem pemindahan air elektrik mudah alih yang dibina berasaskan reka bentuk pam elektro emparan pemindahan yang boleh dipercayai untuk mengendalikan air bersih, cecair dan pergerakan bendalir umum. Dikenali secara meluas sebagai Pam Pemindahan Air CY Davey, sistem ini menggabungkan pembinaan industri, komersial dan tugas berat dengan reka bentuk kompak yang sesuai untuk pengisian tangki automatik, peningkatan tekanan dan operasi pemindahan paip beraliran tinggi.
Pam Pemindahan Air CY Davey ini direka untuk menyokong pelbagai aplikasi termasuk sistem pencucian gred makanan, pengendalian air minuman, pemindahan cecair kimia serta proses basuhan yang serasi dengan kumbahan terkawal apabila dikendalikan dalam had reka bentuk. Pembinaan keluli tahan karatnya menjadikannya sesuai untuk persekitaran higienik seperti loji tenusu, kawasan cucian dan zon percikan yang lazim ditemui di kemudahan pemprosesan ikan atau pencucian botol.
Disebabkan konfigurasi yang fleksibel, Pam Pemindahan Air CY Davey ini boleh berfungsi dalam peranan pemindahan mudah alih secara kendalian tangan, sistem pengairan kecil dan operasi pencucian kitaran berterusan. Dalam sesetengah pemasangan, unit ini juga dirujuk sebagai Pam Air Pemindahan CY, manakala dalam persekitaran kediaman ia boleh beroperasi dengan berkesan sebagai Pam Pemindahan Air Domestik.
Unit ini menggunakan susunan pam elektro elektrik yang dipacu motor TEFC (Totally Enclosed Fan Cooled), membolehkan sistem mengekalkan prestasi yang konsisten dalam persekitaran yang memerlukan tekanan dan kestabilan aliran yang boleh dipercayai. Reka bentuk ini memastikan Pam Pemindahan Air CY Davey kekal sesuai untuk tugas cucian berterusan dan pemindahan cecair.
Variasi Pam Pemindahan Air Davey CY Vat Wash
Siri CY70A terdiri daripada tiga varian produk:
CY70-75/A, CY70-90/A dan CY70-110/A. Setiap kod produk mengenal pasti tahap prestasi yang berbeza dalam konfigurasi Pam Emparan Pemindahan Siri CY dengan sambungan British Standard Pipe (BSP), yang direka untuk integrasi ke dalam sistem menggunakan susun atur paip standard 2”, 3” atau 6” bergantung kepada keperluan sistem.
| Siri CY |
| CY70-75/A |
| CY70-90/A |
| CY70-110/A |
Perbezaan prestasi antara model terutamanya didorong oleh kuasa output motor elektrik, keupayaan tekanan hidraulik dan kapasiti kadar aliran. Walaupun terdapat variasi ini, setiap model mengekalkan pembinaan keluli tahan karat yang sama serta prinsip operasi teras yang digunakan dalam keseluruhan rangkaian Pam Pemindahan Air CY Davey.

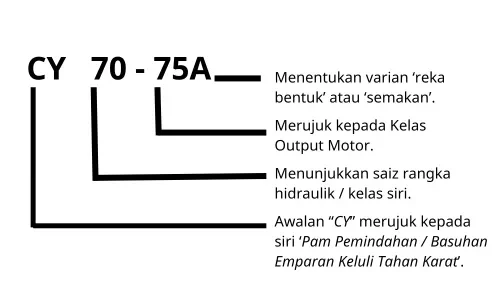

Kaedah Pengenalan
Di sini, kaedah pengenalpastian yang praktikal menerangkan keluarga pam tersebut.
Dalam rangkaian Davey, “CY” merujuk kepada siri pam pemindahan / basuhan emparan keluli tahan karat, yang terutamanya digunakan untuk aplikasi air bersih dan cucian.
Pam dengan nombor “70” yang sama berkongsi saiz perumah (casing) umum, susunan salur masuk/keluar serta reka bentuk pembinaan yang sama, manakala prestasi diubah melalui penggunaan motor dan pendesak (impeller) yang berbeza.
Bagi nombor 75 / 90 / 110, nombor ini mewakili kelas output motor, yang secara kasar bersamaan dengan kuasa output (P2) dalam persepuluh kilowatt:
CY70-75/A = kira-kira 0.75 kW
CY70-90/A = kira-kira 0.90 kW
CY70-110/A = kira-kira 1.10 kW
Akhiran “/A” menunjukkan varian reka bentuk atau semakan tertentu dalam siri CY70. Dalam kes ini, ia merujuk kepada konfigurasi basuhan VAT satu fasa daripada keluli tahan karat seperti yang dinyatakan dalam helaian data.
Sijil Pam Pemindahan Air Davey CY Vat Wash
Pengurusan Kualiti ISO 9001: Membantu mengekalkan kualiti dan kebolehpercayaan produk yang konsisten. Dengan pensijilan ini, semua produk Davey dihasilkan mengikut piawaian yang sama di seluruh rantaian bekalan.
Pengurusan Alam Sekitar ISO 14001: Davey menunjukkan komitmennya terhadap reka bentuk dan pengeluaran mesra alam dengan mematuhi piawaian pengurusan alam sekitar ISO 14001 dalam proses pembuatannya.
Motor TEFC
Pam ini dipacu oleh motor elektrik 2-polar TEFC (Totally Enclosed Fan Cooled) yang tersedia dalam konfigurasi 50Hz (220–240V) dan 60Hz (110V atau 220V). Motor ini tahan kakisan dan direka untuk menahan habuk dan kotoran. Ia dilengkapi dengan penebat Kelas F, reka bentuk kapasitor berpecah kekal, dan pelindung beban terma yang reset secara automatik untuk melindungi daripada suhu dan arus berlebihan semasa operasi.
Penebat Kelas F: Sistem penebat elektrik berprestasi tinggi yang direka untuk motor, transformer, dan generator, mampu menahan suhu operasi maksimum 155°C (311°F). Ia menawarkan kestabilan terma yang unggul (25°C lebih tinggi daripada Kelas B) dan biasanya digunakan dalam aplikasi tugas berat, peralatan berkuasa tinggi, serta persekitaran dengan suhu ambien tinggi untuk mencegah kepanasan melampau dan kerosakan awal.
Palam Priming: Palam priming ialah lubang berulir yang terletak pada perumah pam di atas salur sedutan, digunakan untuk mengisi secara manual badan pam dan salur sedutan dengan cecair sebelum mula operasi. Oleh kerana Siri CY70A ialah pam emparan pemasangan permukaan, ia tidak boleh mengeluarkan udara daripada salur sedutan secara automatik pada awalnya; oleh itu, priming diperlukan untuk memastikan pendesak (impeller) terendam sepenuhnya dalam cecair. Semasa pemasangan atau selepas penyelenggaraan, palam priming dibuka, perumah pam diisi dengan cecair, dan palam dipasang semula untuk menutup pam. Penggunaan priming yang betul mengelakkan pam beroperasi kering, melindungi meterai mekanikal daripada kerosakan, dan memastikan prestasi sedutan yang boleh dipercayai, terutamanya dalam pemasangan dengan sedutan terangkat menggunakan injap kaki untuk mengekalkan prime.
Salur Masuk
Siri CY70A dilengkapi dengan salur masuk perempuan 1¼” BSP. Pam ini mampu beroperasi dengan sedutan maksimum setinggi 7 meter, selagi prosedur pemasangan dan priming yang betul dipatuhi.
Pendesak & Penyebar
Siri CY70A menggunakan pendesak berbilah tertutup yang diperbuat daripada keluli tahan karat 304. Reka bentuk pendesak ini memberikan prestasi hidraulik yang stabil dan kecekapan tinggi semasa mengepam cecair bersih. Penyebar (diffuser) daripada keluli tahan karat turut digunakan untuk mengarahkan aliran dan mengurangkan kehilangan hidraulik dalam perumah pam.
Plat Belakang & Meterai Mekanikal
Pam ini dilengkapi dengan meterai aci mekanikal yang terdiri daripada permukaan statik seramik dan permukaan berputar karbon. Susunan meterai ini memastikan pencegahan kebocoran yang boleh dipercayai semasa operasi berterusan. Cincin leher terapung yang boleh diganti turut mengurangkan kehausan dan mengekalkan kecekapan hidraulik dari masa ke masa.
O-Ring & Spacer
Kedap di dalam perumah pam dicapai menggunakan O-ring EPDM atau Viton, yang memberikan ketahanan terhadap suhu tinggi dan pendedahan bahan kimia. Komponen kedap tambahan termasuk belows EPDM atau Viton serta cincin leher Teflon, memastikan ketahanan dan jangka hayat perkhidmatan yang panjang.
Had Operasi
| Had Operasi | |||
| Modal | CY70-75/A | CY70-90/A | CY70-110/A |
| Kapasiti aliran sehingga (Liter Seminit (LPM) / Galon Seminit (GPM)) | 150 LPM / 39.63 GPM | 200 LPM / 52.83 GPM | 190 LPM / 50.19 GPM |
| Jumlah Head Maksimum | 27m / 88.58 ft | 30m / 98.43 ft | 36m / 118.11 ft |
| Sedutan Maksimum | 7m / 22.97 ft | ||
| Suhu Air Maksimum (Berterusan) | +80°C / 176°F | ||
| Suhu Air Minimum | -15°C / 5°F | ||
| Suhu Persekitaran Maksimum | 55°C / 131°F | ||
| Saiz Salur Masuk | 11¼” BSP(F) | ||
| Saiz Salur Keluar | 1” BSP(F) | ||
| Tekanan Perumah Pam Maksimum | 800kPa / 8 Bar | ||

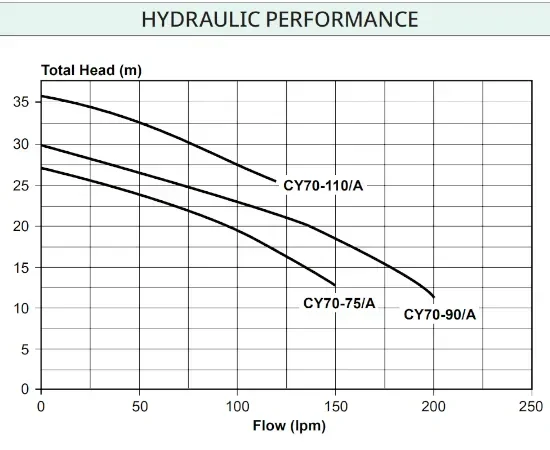

Prestasi Hidraulik & Lengkung Q-H
Data Elektrik
| Data Elektrik | |||
| Modal | CY70-75/A | CY70-90/A | CY70-110/A |
| Kelajuan Nominal (rpm) | 2900 | ||
| Voltan / Hertz / Fasa | 220-240 / 50 / 1 | ||
| IP Rating / Penebat | 55 / Kelas F | ||
| Arus (Amps) | 4.5 | 4.5 | 4.5 |
| Kuasa Motor (kW P1 / P2) | 1.10 / 0.75 | 1.30 / 0.90 | 1.40 / 1.10 |
| Kuasa Nominal (hp P1 / P2) | 1.50 / 1.00 | 1.75 / 1.20 | 1.90 / 1.50 |
| Wayar Kuasa | 1.8 m dengan hujung wayar terdedah | ||
Bahan Pembinaan
| Bahan Pembinaan | ||
| Bahagian | Bahan | |
| Pendesak | Keluli tahan karat 304 | |
| Nat Kunci | Keluli tahan karat 304 | |
| Perumah Pam | Keluli tahan karat 304 | |
| Aci Pam | Keluli tahan karat 316 | |
| Cincin Meterai (Statik / Stationary) | Seramik | |
| Cincin Meterai (Berputar / Rotating) | Karbon | |
| Spring Meterai (Seal Spring) | Keluli tahan karat 304 | |
| Belows | EPDM | Viton |
| O-rings | EPDM | Viton |
| Penyebar (Diffuser) | Keluli tahan karat 304 | |
| Cincin Leher (Neck Ring) | Teflon | |
| Shell Motor | Aluminum | |
| Kemasan Shell (Shell Finish) | Polyester | |
Dalam Kotak
Pam Pemindahan Air Davey CY Vat Wash
Manual Pengguna
Bukti Pembelian
24 Bulan Waranti Pengeluar
Borang Perhubungan
