Pam Pemindahan Air Eleketrik Davey XF
Ciri-ciri utama:
- Jenis sistem tekanan automatik standard.
- Sesuai untuk mengepam cecair yang sedikit agresif, tidak meruap dan tanpa serat atau pepejal.
- Untuk pengairan, akuakultur, hidroponik, pemindahan air dan kerja pembersihan (washdown).
- 24 bulan waranti untuk pam & motor.
- Tekanan tetap untuk setiap penggunaan.
- Pemasangan mudah dan terus terang.
Pengelasan:

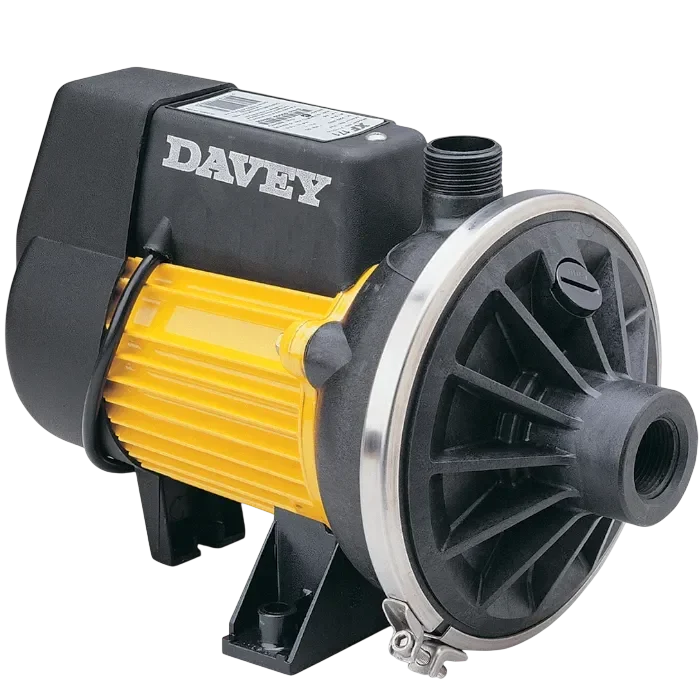

Gambaran Keseluruhan Pam Pemindahan Air Eleketrik Davey XF
Siri Pam Pemindahan Air Davey XF direka untuk pengendalian cecair bersih bagi kegunaan pemindahan air domestik, pengairan, projek hidrografi dan pemindahan antara lembangan. Pam ini menyokong sistem elektrik mudah alih, pam tenggelam (submersible) dan sistem pemindahan tangki, yang sesuai untuk kegunaan rumah, pertanian dan operasi mesin industri.
Model seperti pam pemindahan Davey XF171 dan pam sentrifugal Davey XF192 menawarkan kadar aliran bertekanan tinggi serta prestasi tugas berat untuk aplikasi permainan air, pemindahan cecair dan sistem pam tekanan. Dengan sokongan penyelidikan dan pembangunan Davey XF, pam ini dioptimumkan untuk kecekapan dalam sistem elektrik fasa tunggal, 12V, 240V dan 110V, menjadikannya sesuai untuk aktiviti pemindahan berskala kecil hingga komersial.
Selain itu, Pam Pemindahan Air Davey XF direka untuk keserasian dengan British Standard Pipe (BSP), sistem pemindahan tangan mudah alih dan sistem industri tetap.
Variasi Pam Pemindahan
Siri XF terdiri daripada empat model pam utama:
| Siri XF |
| XF 92 |
| XF171 |
| XF221 |
| XF192 |
Model-model ini menyokong sistem pam pemindahan, pam sentrifugal dan pam tekanan untuk pengairan, pemindahan air serta operasi hidraulik.
Kaedah Pengenalan
Awalan huruf pertama “XF” merujuk kepada rangkaian pam permukaan sentrifugal Davey yang direka untuk aplikasi pemindahan air bersih.
Ia merupakan perwakilan khusus bagi keluarga pam air tersebut.
Nombor 92 / 171 / 221 / 192 menunjukkan kelas prestasi hidraulik pam. Nombor yang berbeza mewakili perbezaan kadar aliran dan keupayaan jumlah ketinggian (total head), serta membezakan antara model satu peringkat (single-stage) dan dua peringkat (twin-stage).
Kaedah Pengenalan
71401 – XF92 = Elektropam satu peringkat, sesuai untuk sistem kecil 12V dan 240V.
71101 – XF171 = Pam satu peringkat untuk pemindahan air domestik dan sistem elektrik mudah alih.
71201 – XF221 = Pam sentrifugal satu peringkat untuk pemindahan tangki dan sistem mesin industri.
71301 – XF192 = Pam tekanan tinggi dua peringkat untuk aplikasi tugas berat dan komersial.
Nombor bahagian ini membantu dalam tempahan alat ganti, pengurusan inventori dan penyelenggaraan servis.

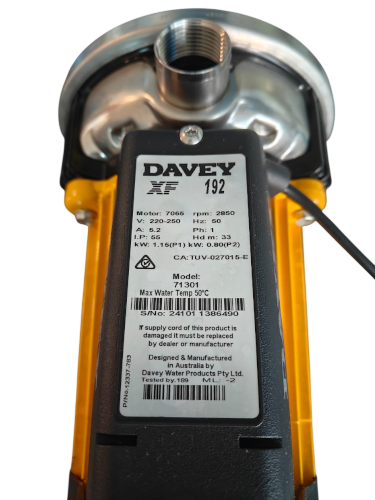

Sijil Pam Pemindahan Air Elektrik Davey XF
Kualiti pengeluaran yang konsisten dijamin melalui ISO 9001: Pengurusan Kualiti.
Ini membuktikan bahawa semua elektropam Davey dihasilkan mengikut piawaian yang konsisten di seluruh rantaian bekalan.
Pengurusan Alam Sekitar (ISO 14001): Ini menunjukkan komitmen Davey terhadap tanggungjawab alam sekitar, termasuk pengurusan sisa, kitar semula, kaedah pembuatan mesra alam, penjadualan penghantaran yang cekap, serta pengurangan pelepasan dan impak terhadap alam sekitar.
Pensijilan TÜV: Pensijilan pihak ketiga yang diiktiraf di peringkat antarabangsa dan berpangkalan di Jerman (Technischer Überwachungsverein) yang mengesahkan bahawa produk, perkhidmatan dan sistem pengurusan memenuhi piawaian keselamatan, kualiti dan kemampanan yang tinggi.
Dengan pam sentrifugal mendatar kami yang boleh dipercayai dan diperakui TÜV, reputasi jenama dipertingkatkan, akses ke pasaran global dipermudahkan, serta pematuhan terhadap peraturan seperti penandaan CE dapat dipastikan kerana Davey membekalkan produk ke pelbagai bahagian dunia.
Motor TEFC
Pam Siri XF digerakkan oleh motor elektrik TEFC (Totally Enclosed Fan Cooled) keluaran Davey dengan perlindungan perumah IP55.
Motor ini tahan kakisan dan direka untuk menahan habuk, kotoran serta pancutan air bertekanan rendah.
Ia menampilkan reka bentuk kapasitor belah kekal (PSC), galas tertutup C3-HTG untuk operasi yang senyap, serta perlindungan beban haba tetapan semula automatik yang terbina dalam motor bagi melindungi daripada lebihan beban akibat variasi voltan, suhu persekitaran yang tinggi, sekatan aliran atau pengepaman cecair yang lebih berat.
Penebat Kelas F ialah penyelesaian penebat elektrik lanjutan untuk motor, penjana dan transformer yang mampu menahan suhu operasi maksimum sehingga 155°C (311°F).
Ia memberikan kestabilan haba yang dipertingkatkan, iaitu 25°C lebih tinggi berbanding Kelas B, dan sering digunakan dalam aplikasi yang mencabar, jentera berkuasa tinggi serta persekitaran dengan suhu ambien yang tinggi bagi mengelakkan pemanasan melampau dan kemerosotan awal.
Palam Priming: Pam ini dilengkapi dengan palam priming yang terletak pada perumah pam di bahagian atas salur masuk sedutan (suction inlet).
Ciri ini membolehkan perumah pam dan saluran sedutan diisi secara manual dengan cecair sebelum dihidupkan.
Memandangkan Siri XF ialah pam sentrifugal pemasangan permukaan, proses priming yang betul adalah penting untuk menyingkirkan udara terperangkap, memastikan sedutan yang berkesan serta mengelakkan operasi kering (dry running) yang boleh merosakkan kedap mekanikal (mechanical seal).

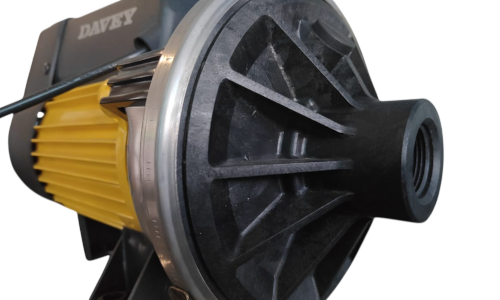

Salur Masuk Sedutan
Semua model Siri XF menggunakan salur masuk betina BSP 1”.
Pam ini mampu beroperasi dengan ketinggian sedutan maksimum antara 7.0 hingga 7.5 meter, bergantung pada model, dengan syarat prosedur pemasangan dan priming yang betul dipatuhi.
Salur Masuk Sedutan
(Volute Siri XF dilihat dari atas di mana salur keluar boleh dilihat)
Volute ialah perumah berbentuk spiral yang mengelilingi impeller dalam pam sentrifugal.
Fungsi utamanya adalah untuk mengumpul cecair yang dihantar oleh impeller yang berputar dan menukar kelajuan cecair tersebut menjadi tekanan.
Apabila cecair meninggalkan impeller, ia bergerak pada kelajuan tinggi akibat daya sentrifugal.
(Volute Siri XF dari pandangan sisi. Perumah hitam yang membentuk kepala pam air mempunyai ciri ‘thermotection’ atau perlindungan haba di mana cecair yang sedikit panas boleh mengalir masuk)
Kawasan keratan rentas volute yang semakin melebar secara beransur-ansur memperlahankan cecair, dan pengurangan kelajuan ini meningkatkan tekanan sebelum cecair keluar melalui salur keluar.
Reka bentuk ini membantu meningkatkan kecekapan penukaran tenaga dan memastikan aliran yang lebih lancar di dalam pam.
Pendesak Dan Peresap (Impeller & Diffuser)
Pam ini dilengkapi dengan kedap mekanikal (mechanical shaft seal) berkualiti tinggi yang terdiri daripada permukaan statik seramik dan permukaan berputar karbon, disokong oleh spring keluli tahan karat.
Susunan kedap ini memastikan pencegahan kebocoran yang boleh dipercayai dan jangka hayat yang panjang semasa operasi berterusan.
Backplate & Kedap Mekanikal
Pam ini dilengkapi dengan kedap mekanikal berkualiti tinggi yang terdiri daripada permukaan statik seramik dan permukaan berputar karbon, disokong oleh spring keluli tahan karat.
Susunan kedap ini memastikan pencegahan kebocoran yang boleh dipercayai dan jangka hayat yang panjang semasa operasi berterusan.
Cincin-O & Pemisah (O-Ring & Spacers)
Kedap dicapai menggunakan O-ring getah nitril, yang memberikan ketahanan baik terhadap air dan suhu sederhana.
Pemisah (spacers) dan cincin penutup (blanking rings) diperbuat daripada nilon diisi kaca atau noryl, memastikan stabiliti dimensi dan ketahanan dalam pemasangan pam.
Cincin-O & Pemisah (O-Ring & Spacers)
| Had Operasi | |||||||
| Modal | XF92 | XF171 | XF221 | XF192 | |||
| Kapasiti sehingga | 98 lpm | 175 lpm | 225 lpm | 190 lpm | |||
| Jumlah ketinggian maksimum (Maximum total head) | 28m | 17m | 20m | 33m | |||
| Ketinggian sedutan maksimum (Maximum suction head) | 7.0m | 7.5m | 7.5m | 7.5m | |||
| Suhu air maksimum | 50°C | ||||||
| Suhu air minimum | 1°C | ||||||
| Suhu ambien maksimum | 50°C | ||||||
| Saiz masuk (Inlet size) | 1” BSP(F) | ||||||
| Saiz keluar (Outlet size) | 1” BSP(F) | 1” BSP(M) | 1” BSP(M) | 1” BSP(F) | |||
Prestasi Hidraulik Dan Lengkung Q-H XF

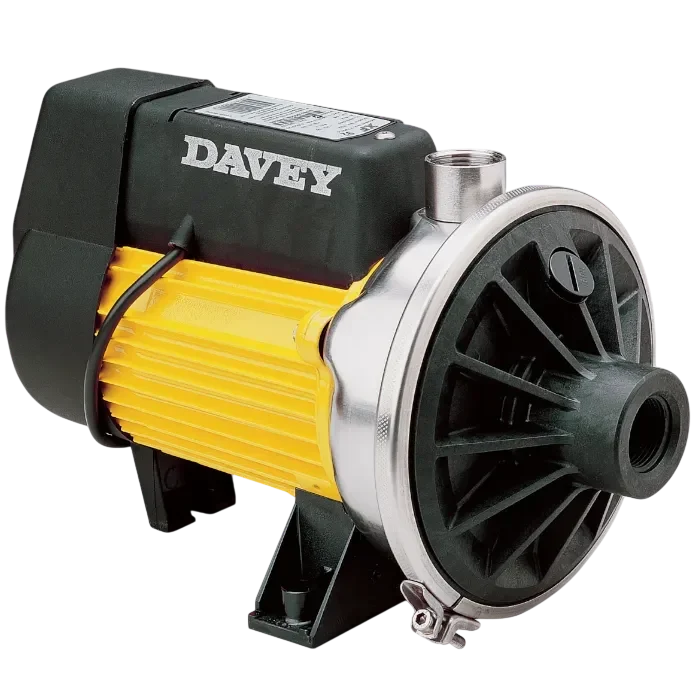

Prestasi Hidraulik Dan Lengkung Q-H XF171S And XF192S
Data Elektrik
| Data Elektrik | ||||
| Modal | XF92 | XF171 | XF221 | XF192 |
| Fasa | Tunggal | |||
| Voltan Bekalan | 220-240 ±6% | |||
| Kekerapan Bekalan | 50Hz | |||
| Kelajuan | 2,850 rpm | |||
| Arus Beban Penuh | 3.7A | 2.8A | 4.5A | 5.2A |
| Arus Rotor Terkunci | 12.0A | 12.0A | 18.0A | 18.0A |
| Kuasa Input (P1) | 0.84kW | 0.78kW | 1.05kW | 1.15kW |
| Kuasa Input (P2) | 0.58kW | 0.53kW | 0.70kW | 0.80kW |
| Sarung | IP55 | |||
| Penebat | Class F | |||
| Permulaan | P.S.C. | |||
Bahan Pembinaan
| Bahan Pembinaan | |
| Part | Material |
| Pendesak (XF92 & XF192have 2) | Polikarbonat diisi kaca |
| Nat pengunci | Keluli tahan karat 304 |
| Pemegang pam – XF171 & XF221 – XF92 & XF192 | Noryl diisi kaca / Keluli tahan karat 304 |
| Penutup sedutan | Noryl diisi kaca |
| Jalur pengapit | Keluli tahan karat 304 |
| Poros pam | Keluli tahan karat 304 |
| Cincin penutup (pegun) | Seramik |
| Cincin penutup (berputar) | Karbon |
| Spring penutup | Keluli tahan karat 304 |
| Cincin-O (O-ring) | Getah nitril |
| Penyebar (diffuser) | Noryl diisi kaca |
| Cincin penutup – XF92 & XF192 | Noryl diisi kaca |
| Pemisah (Spacer) | Nylon diisi kaca |
| Palam priming | Noryl diisi kaca |
| Cangkerang motor | Aluminium gred marin |
| Kemasan cangkerang | Poliester bakar |
Dalam Kotak
Pam Pemindahan Air Elektrik Davey XF
Manual Pengguna
Bukti Pembelian
24 Bulan Waranti Pengeluar
Borang Perhubungan
