Pam Pemindahan Air Davey DynaFlo
Ciri-ciri utama:
- Jenis sistem tekanan automatik standard.
- Sesuai untuk bekalan air, pemindahan air, penyalur tenusu, lantai kilang, pengisian tangki, bekalan pemercik dan retikulasi taman.
- Kegunaan untuk rumah, kebun, berladang dan pertanian.
- 24 bulan waranti untuk pam & motor.
- Tekanan tetap untuk setiap penggunaan.
- Pemasangan mudah dan terus terang.
Pengelasan:
Gambaran Keseluruhan Pam Pemindahan Air Davey DynaFlo
Sistem pam pemindahan yang dihasilkan oleh Davey Water Products direka untuk pemindahan air secara umum, pengangkutan cecair, serta tugas pengalihan dan pemindahan air dalam aplikasi pertanian, kediaman, dan industri ringan. Pam ini lazim digunakan di tapak pembinaan, kawasan pengairan ladang, serta kerja pengagihan perbandaran di Kuala Lumpur, Malaysia, di mana pergerakan air yang boleh dipercayai, tekanan yang stabil, dan pemindahan bendalir hidraulik yang cekap diperlukan.
Bagi pam pemindahan air Davey DynaFlo, pam ini direka untuk aplikasi tugas sederhana yang merangkumi pengisian tangki, bekalan sistem penyiram, operasi pencucian (washdown), serta sokongan bekalan air am.
Pam pemindahan air Davey DynaFlo sesuai digunakan untuk pemasangan tetap mahupun penggunaan mudah alih bagi kerja pemindahan air menggunakan konfigurasi pemacu elektrik, 12V, 220V, atau enjin petrol kecil. Dalam keadaan di lapangan, Pam pemindahan air Davey DynaFlo juga boleh menyokong pemasangan paip pintasan sementara bagi projek pemindahan atau keperluan aktiviti pemindahan air.
Prestasi tipikal menyokong kadar aliran sehingga kira-kira 315 liter seminit (L/min) [83 gelen seminit (gpm)] dan jumlah ketinggian pam sehingga kira-kira 32 meter (m) [105 kaki (ft)].
Variasi Pam Pemindahan Air Davey DynaFlo
Model yang tersedia dalam siri ini ialah:
| Nama Pam | Kod Produk (SKU) |
|---|---|

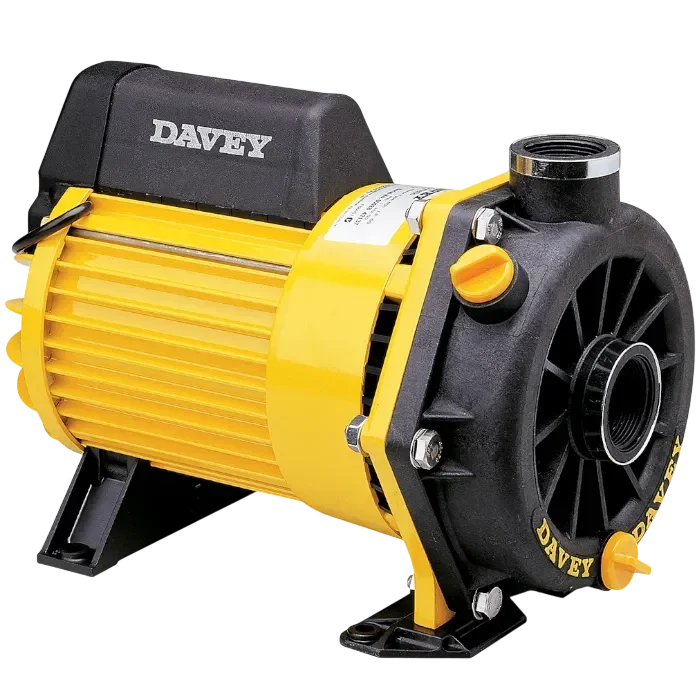

| Pam Pemindahan Air Davey DynaFlo – Sarung Noryl | 62001 |
| 62101 | |
| 62103 | |

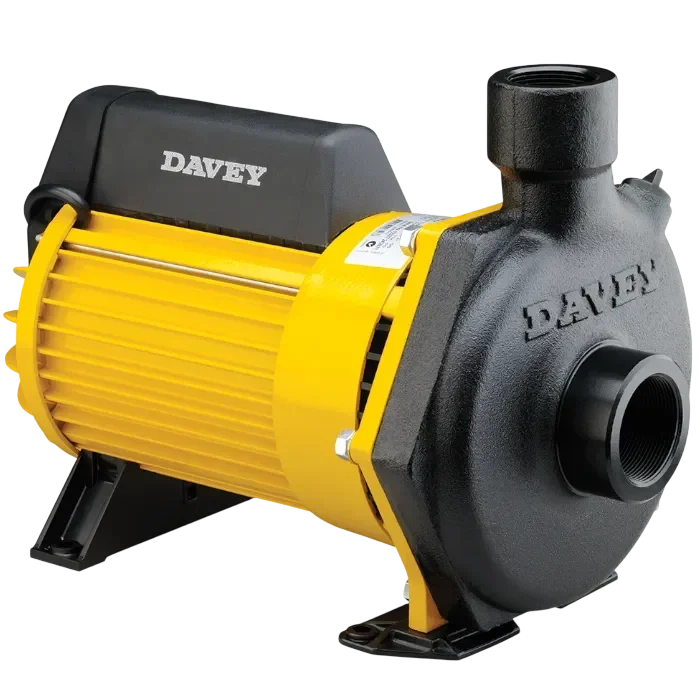

| Pam Pemindahan Air Davey DynaFlo – Sarung Besi Tuang | 62201 |
| 62203 | |
| 62303 | |

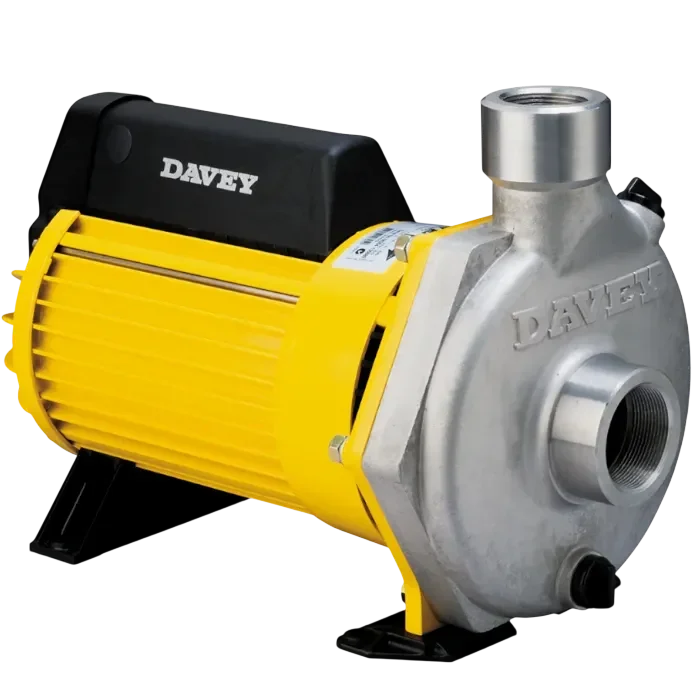

| Pam Pemindahan Air Davey DynaFlo – Sarung Keluli Tahan Karat | 62201SS |
| 62203SS | |
| 62303SS |
Kod produk mengenal pasti kumpulan saiz pam, kumpulan prestasi hidraulik, serta konfigurasi fasa elektrik. Ini memastikan pemilihan yang tepat bagi reka bentuk sistem pengairan, tangki, paip, atau sistem pemindahan umum di mana kadar aliran isipadu dan ketinggian hidraulik perlu diseimbangkan dengan keperluan sistem.
Julat kuasa motor lazimnya adalah sekitar 1.0 kW [1.34 HP] hingga 2.1 kW [2.82 HP], bergantung kepada model dan konfigurasi elektrik.
Kaedah Pengenalan
Nombor 62 menunjukkan siri keluarga pam pemindahan Dynaflo.
Penomboran 01 di bahagian tengah mewakili tahap prestasi serta kumpulan saiz pam.
Di bahagian akhir pula menunjukkan konfigurasi elektrik dan jenis fasa:
01 = Versi Fasa Tunggal
03 = Versi Tiga Fasa
Lampiran
Kaki Lekap Motor Tugas Berat
Tapak pemasangan komposit yang tahan kakisan menyokong pemasangan mekanikal yang stabil serta mengurangkan pemindahan getaran ke dalam sistem paip yang disambungkan semasa operasi pemindahan aliran tinggi.

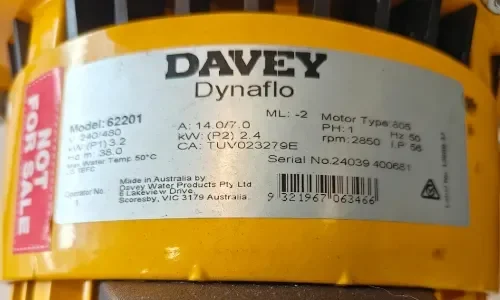

Pengsijilan
ISO 9001 – Pengurusan Kualiti: Kualiti pengeluaran yang konsisten dan kebolehpercayaan produk dijamin melalui Davey, kerana semua produk dihasilkan mengikut piawaian yang konsisten di seluruh rantaian bekalan hasil daripada pensijilan ini.
ISO 14001 – Pengurusan Alam Sekitar: Komitmen Davey terhadap reka bentuk dan kaedah pengeluaran yang peka terhadap alam sekitar ditunjukkan melalui pematuhan prosedur pembuatan kepada piawaian pengurusan alam sekitar ISO 14001.
AS/NZS 60335.1:2022: Piawaian bersama Australia/New Zealand yang mengawal keselamatan peralatan elektrik rumah tangga, meliputi peralatan sehingga 250V (fasa tunggal) atau 480V (pelbagai fasa). Piawaian ini selaras dengan standard antarabangsa IEC 60335-1 Edisi 6, dengan pengubahsuaian tempatan untuk memastikan perlindungan keselamatan terhadap bahaya. Pematuhan, yang sering ditandakan dengan Regulatory Compliance Mark (RCM), diperlukan untuk penjualan secara sah.
Motor TEFC

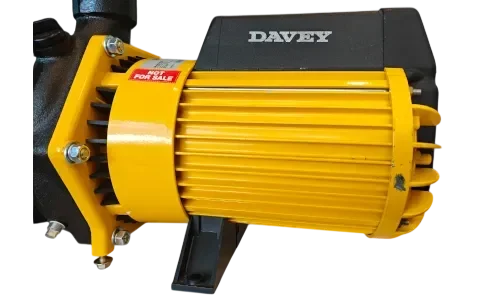

(Pandangan sisi perumah motor pam penggalak DynaFlo oleh Davey. Dengan badan berwarna kuning terang serta bahagian sambungan berwarna hitam yang kontras, warna ini melambangkan penjenamaan ikonik Davey yang kekal dikenali sepanjang beberapa dekad.)
Pam Pemindahan Air Davey DynaFlo dilengkapi dengan motor elektrik yang tahan kakisan menggunakan pembinaan tertutup TEFC (Totally Enclosed Fan Cooled).
Dengan motor yang direka untuk operasi mula kerap serta tugas pemindahan berterusan, Pam Pemindahan Air Davey DynaFlo juga boleh digunakan dalam aplikasi mudah alih menggunakan konfigurasi voltan rendah DC atau pemacu enjin kecil di lokasi yang mempunyai bekalan elektrik yang terhad.
(Pandangan belakang motor TEFC pam penggalak DynaFlo oleh Davey.)
Aci Keluli Tahan Karat
Pam ini menggunakan aci motor daripada keluli tahan karat 304, yang memberikan ketahanan tinggi terhadap kakisan serta kekuatan mekanikal yang kukuh.
Pemilihan bahan ini penting untuk kebolehpercayaan jangka panjang, terutamanya semasa memindahkan air daripada sumber semula jadi seperti tangki, empangan, atau sungai.
Aci keluli tahan karat ini juga mengurangkan kehausan serta meningkatkan ketahanan terhadap karat dan pendedahan bahan kimia.
Perlindungan Motor IP56
Motor ini direka dengan penarafan perlindungan IP56, yang bermaksud ia terlindung daripada kemasukan habuk dan semburan air yang kuat dari sebarang arah. Ini menjadikan pam sesuai untuk pemasangan luar serta operasi di persekitaran pertanian dan industri yang keras.
Penarafan perlindungan yang tinggi ini membantu memanjangkan jangka hayat motor dan mengurangkan keperluan penyelenggaraan.

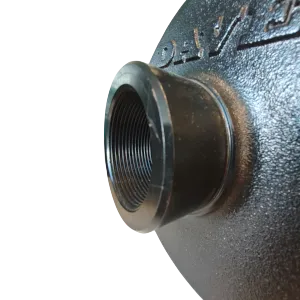

Sedutan Salur Masuk
Konfigurasi masuk tipikal termasuk sambungan sedutan dan pelepasan 1½” BSP Perempuan.
Pam menyokong sedutan sehingga kira-kira 7 meter [23 kaki] apabila diprimer dan dipasang dengan perlindungan injap kaki dengan betul.
Had suhu cecair operasi termasuk operasi berterusan sehingga kira-kira 50°C [122°F] dengan pendedahan puncak jangka pendek sehingga kira-kira 79°C [174°F].
Pendesak Dan Penyebar
Pam ini menggunakan reka bentuk kipas air sentrifugal yang diperbuat daripada polimer kejuruteraan tahan kakisan atau pilihan bahan keluli tahan karat. Sistem penutup mekanikal menggunakan muka penutup seramik dan karbon yang disokong oleh elastomer getah nitril untuk mengekalkan pengekalan cecair di bawah tekanan.

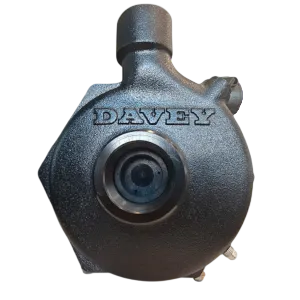

Kasing Pam Tahan Kakisan: Bergantung pada versi, kasing pam dihasilkan daripada Noryl yang diisi kaca, iaitu polimer kejuruteraan berkuat tinggi. Begitu juga, kasing daripada besi tuang atau keluli tahan karat boleh dipilih, dan bahan ini menawarkan ketahanan kakisan yang sangat baik, kestabilan dimensi, dan jangka hayat yang panjang. Ia amat sesuai untuk mengendalikan air dari sumber semula jadi di mana mineral atau pendedahan persekitaran boleh menyebabkan kakisan pada kasing logam.
Plat Belakang & Penutup Mekanikal
Sistem penutup mekanikal menggunakan cincin penutup pegun seramik dan cincin penutup berpusing karbon.
Gabungan ini memberikan penutupan aci yang boleh dipercayai dan menghalang kebocoran air ke dalam rumah motor.
Cincin-O (O-Ring) & Spacer
Pam ini menggunakan cincin O dan elastomer getah nitril untuk memberikan penutupan yang boleh dipercayai antara komponen kasing dan antara muka penutupan aci.
Bahan ini menawarkan ketahanan yang baik terhadap air dan perubahan suhu.
Had Operasi
| Had Operasi | ||||||
| Modal | 62001 | 62001 | 62001 | 62001 | 62201/62203 | 62303 |
| Kapasiti Untuk | 270 lpm (71.33 gpm) | 315 lpm (83.21 gpm) | 360 lpm (95.10 gpm) | 460 lpm (121.52 gpm) | 350 lpm (92.46 gpm) | 440 lpm (116.24 gpm) |
| Jumlah kepala maksimum | 25.5m (83.66 ft) | 31.6m (101.71 ft) | 38.7m (126.97 ft) | 42.2m (138.45 ft) | 38m (124.67 ft) | 40m (131.23 ft) |
| Kepala sedutan maksimum | 7.0m (22.97 ft) | |||||
| Suhu air maksimum – Berterusan | 50°C (122°F) | |||||
| – Puncak 10 minit | 79°C (174.2°F) | Nil | ||||
| Suhu air minimum | 1°C (33.8°F) | |||||
| Saiz salur masuk | 1½” BSP(F) | 2″ BSP(F) | ||||
| Saiz salur keluar | 1¼” BSP(F) | 1½” BSP(F) | ||||
| Tekanan selongsong maksimum | 50m (164.04 ft) | 105m (344.49 ft) | ||||
Prestasi Hidraulik
Aliran keluar berkurangan apabila jumlah tekanan meningkat mengikut ciri lengkung hidraulik pam sentrifugal.
Pam Pemindah Air DynaFlo Davey memberikan prestasi pemindahan yang stabil walaupun berlaku perubahan elevasi.
Pam Pemindah Air DynaFlo Davey menukar tenaga mekanikal motor dengan cekap kepada tenaga hidraulik untuk operasi pemindahan air berterusan.
Data Elektrik
| Data Elektrik | |||||||||||
| Modal | 62001 | 62101 | 62103 | 62201* | 62203 | 62303 | 62201SS* | 62203SS | 62303SS | ||
| Voltan bekalan | 220-250 | 220-250 | 380-415 | 220-240 | 440-480 | 380-415 | 220-240 | 440-480 | 380-415 | ||
| Kekerapan bekalan | 50Hz | ||||||||||
| Fasa | Single | Three | Single | Three | Single | Three | |||||
| Arus beban penuh | 6.8A | 9.2A | 3.7A | 14A | 7A | 4.5A | 6.2A | 14A | 7A | 4.7A | 6.3A |
| Arus rotor terkunci | 27A | 40A | 24A | 54A | 27A | 24A | 47A | 54A | 27A | 24A | 47A |
| Kuasa input | 1.5kW | 2.1kW | 2.1kW | 3.2kW | 2.63kW | 3.7kW | 3.2kW | 2.63kW | 3.9kW | ||
| Kuasa keluaran | 1.0kW | 1.6kW | 2.2kW | 3.2kW | 2.2kW | 3.0kW | |||||
| Penebat | Class F | ||||||||||
| Bermula | P.S.C. | DOL | P.S.C. | N/A | P.S.C. | N/A | |||||
| Penarafan IP | IP56 | ||||||||||
| Kelulusan AS/NZS 60335.1-2002 No. TUV16025E | |||||||||||
Bahan Pembinaan
| Bahan Pembinaan | |||||||||
| 62001 | 62101 | 62103 | 62201 | 62203 | 62303 | 62201SS | 62203SS | 6230SS | |
| Bahagian | Bahan | ||||||||
| Impeller | Glass filled polycarbonate | ||||||||
| Impeller Locknut | – | ZF brass | |||||||
| Pump casing | Glass filled noryl | Cast iron | Cast 316SS | ||||||
| Seal ring (stationary) | Ceramic | Silicon Carbide | |||||||
| Seal ring (rotating) | Carbon | Silicon Carbide | |||||||
| Shaft | 304 stainless steel | 316 stainless steel | |||||||
| Seal elastomer | Nitrile rubber | ||||||||
| Pump O-rings | Nitrile rubber | ||||||||
| Motor shell | Aluminium | ||||||||
| Pump Casing / Shell finish | Baked enamel | Aluminium | |||||||
| Motor mounting feet | Xenoy plastic | ||||||||
| Motor through bolts | 304SS with brass nuts | ||||||||
| Motor fan | Polypropylene | ||||||||
Prestasi Hydraulik Untuk DynaFlo - Versi Sarung Noryl
Prestasi Hydraulik Untuk DynaFlo - Versi Sarung Besi Tuang
Prestasi Hydraulik Untuk DynaFlo - Versi Sarung Keluli Tahan Karat
Dalam Kotak
Pam Pemindahan Air Davey DynaFlo
Manual Pengguna
Bukti Pembelian
24 Bulan Waranti Pengeluar
Borang Perhubungan
