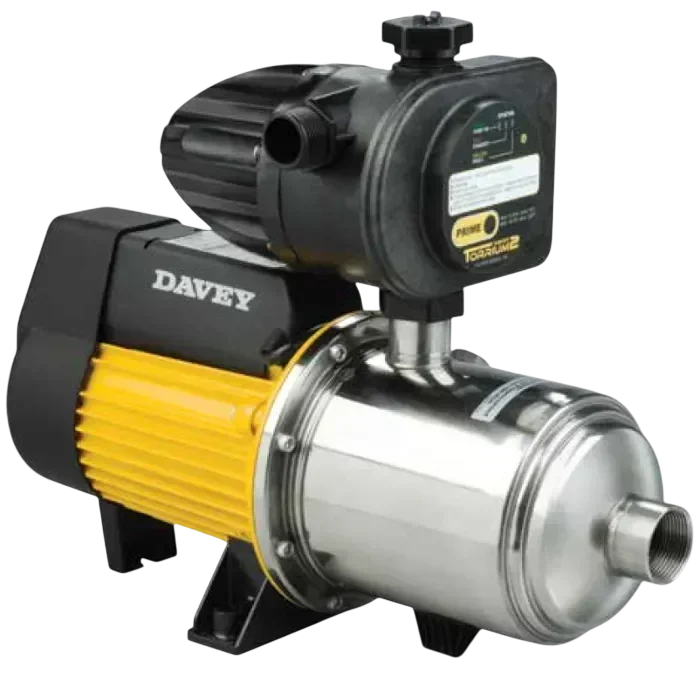

Pam Air Davey Horizontal Multistage Dengan Pengawal Torrium2 - HM160-15T
Ciri-ciri utama:
- Jenis sistem tekanan automatik standard.
- Sesuai untuk isi rumah besar
(7 kepala pancuran dengan 10 paip). - Kegunaan untuk rumah, kebun, berladang dan pertanian.
- 24 bulan waranti untuk pam, motor & pengawal.
(24 + 6 bulan tambahan dengan skim e-Waranti) - Tekanan tetap untuk setiap penggunaan.
- Pemasangan mudah dan terus terang.
Pengelasan:
Gambaran Keseluruhan Pam Air Davey Horizontal Multistage - HM160-15T
Model premium dalam siri Pam Air Horizontal Multistage keluaran Davey Water Products Pty Ltd. Dengan kuasa keluaran motor (P2) sebanyak 1.5 kW, HM160-15T menawarkan prestasi hidraulik yang mampu membekalkan tekanan air sehingga ke bangunan setinggi tiga tingkat. Dalam aplikasi sistem bekalan air domestik, pam empar Horizontal Multistage ini berupaya menyokong sehingga 7 kepala pancuran (shower) dan 10 saluran paip secara serentak. Prestasi ini dicapai melalui susunan berbilang impeller yang ditempatkan mengikut setiap peringkat dalaman, membolehkan tekanan air ditingkatkan secara beransur-ansur sebelum disalurkan ke titik penggunaan. Oleh itu, HM160-15T amat sesuai digunakan untuk rumah bersaiz besar, rumah banglo, premis komersial serta lot kedai.
Kebanyakan komponen dalaman yang sentiasa bersentuhan dengan aliran air diperbuat daripada keluli tahan karat gred 304 (304SS) bagi memberikan ketahanan tinggi terhadap kakisan serta memastikan prestasi yang tahan lama. Sementara itu, aci pam yang menghubungkan bahagian mekanikal dengan motor elektrik jenis TEFC (Totally Enclosed Fan Cooled) diperbuat daripada keluli tahan karat gred 316 (316SS) yang menawarkan kekuatan dan rintangan kakisan yang lebih tinggi. Apabila dipasang sebagai sebahagian daripada sistem paip bekalan air bangunan, binaan keluli tahan karat ini membantu melindungi pam daripada hentakan luaran dan memastikan operasi yang stabil serta boleh dipercayai dalam jangka panjang.
Eksklusif: Sebagai nilai tambah yang unik, siri HM60, HM90 dan HM160 telah menjalani ujian ketat oleh pasukan Pengeluaran (Production) serta Penyelidikan & Pembangunan (Research & Development) Davey bagi mengesahkan keupayaan pam untuk beroperasi sehingga 200 kitaran hidup-henti (start-stop) setiap jam. Ujian ini memastikan kebocoran dan kitaran operasi yang kerap tidak menjejaskan prestasi atau ketahanan pam walaupun digunakan dalam tempoh yang singkat secara berulang.
Kaedah Pengenalan Pam Elektrik
Bagi memudahkan pengesanan rantaian bekalan serta proses pengeluaran pam Horizontal Multistage HM160-15T, Waterco dan Davey Water Products menggunakan sistem pengekodan model yang seragam. Sistem pengenalan ini turut menyokong proses audit dalaman serta pematuhan terhadap keperluan pensijilan ISO.
Kod model tersebut terdiri daripada elemen-elemen berikut:
1) Singkatan bagi siri atau barisan produk.
2) Kadar aliran (flow rate) pada Best Efficiency Point (BEP) yang dinyatakan dalam liter seminit (L/min).
3) Kuasa motor yang dinyatakan dalam kilowatt (kW).
4) Huruf “T” pada penghujung kod model, yang menunjukkan pam tersebut dilengkapi dengan pengawal tekanan automatik Torrium2.
Bagi memahami maksud kod model ini dengan lebih jelas, HM160-15T boleh dihuraikan seperti berikut.
Singkatan “HM” merujuk kepada siri Horizontal Multistage keluaran Davey. Nombor 160 menunjukkan kadar aliran pada Best Efficiency Point (BEP), iaitu 160 liter seminit (L/min). Angka 15 pula mewakili kuasa keluaran motor (P2) sebanyak 1.5 kW, yang diperlukan untuk menggerakkan pam empar ini. Huruf “T” di penghujung kod model menandakan bahawa pam tersebut dilengkapi dengan Torrium2, iaitu pengawal tekanan pintar yang mampu memantau, menyesuaikan dan mengingati corak penggunaan tekanan air. Ciri ini membantu mengurangkan operasi hidup-henti (start-stop) yang tidak diperlukan, sekali gus mengelakkan kitaran pam berlebihan yang boleh mempercepatkan kehausan komponen.
Selain kod model, setiap pam air yang diedarkan oleh Davey Malaysia turut diberikan kod produk unik (SKU) bagi memudahkan pengurusan inventori dan penyimpanan di gudang. Sistem pengekodan ini membolehkan produk dikenal pasti serta diambil dengan lebih cepat dan tepat apabila diperlukan untuk jualan atau penghantaran.
Di samping itu, kod pengenalan ini memudahkan juruteknik dan tukang paip mengenal pasti model pam yang dipasang serta mendapatkan alat ganti dalaman yang sepadan. Dengan pengenalpastian model yang tepat, proses penyelenggaraan dan pembaikan Pam Air Horizontal Multistage HM160-15T dapat dijalankan dengan lebih cekap dan tepat.
Lampiran
Torrium2
Torrium2 ialah pengawal tekanan pintar yang direka untuk mengekalkan tekanan air yang stabil secara automatik di dalam sistem perpaipan serta bertindak balas terhadap perubahan permintaan penggunaan air. Apabila dipadankan dengan Pam Air Horizontal Multistage HM160-15T, Torrium2 akan mengesan penurunan tekanan sebaik sahaja paip, pancuran mandi atau injap pengairan dibuka. Sebaik sahaja penurunan tekanan dikesan, pengawal ini akan menghidupkan pam secara automatik untuk memastikan bekalan air berterusan.
Sepanjang penggunaan air, Torrium2 mengekalkan tekanan air yang konsisten bagi memberikan aliran yang lebih selesa dan stabil. Pada masa yang sama, ia turut melindungi pam melalui fungsi perlindungan operasi tanpa air (dry-run protection), yang menghalang pam daripada beroperasi apabila tiada bekalan air, sekali gus mengurangkan risiko kerosakan pada komponen dalaman.
Salah satu kelebihan utama Torrium2 Intelligent Pressure Controller ialah keupayaannya mempelajari corak penggunaan air di dalam bangunan. Dengan menyesuaikan tetapan operasi mengikut keperluan sebenar pengguna, Torrium2 membantu mengurangkan kitaran hidup-henti (start-stop) yang tidak diperlukan, meningkatkan kestabilan sistem bekalan air serta memanjangkan jangka hayat pam.
Suis Tekanan Mekanikal
Sebagai alternatif kepada Torrium2, suis tekanan mekanikal (Mechanical Pressure Switch) merupakan peranti kawalan yang lebih ringkas dan menjimatkan kos untuk menghidupkan serta mematikan pam air berdasarkan tekanan semasa di dalam sistem paip. Berbeza dengan Torrium2, suis tekanan mekanikal tidak menggunakan penderia elektronik atau mikroprosesor. Sebaliknya, ia beroperasi menggunakan gabungan spring, diafragma dan sesentuh elektrik bagi mengawal pengaktifan Pam Air Horizontal Multistage HM160-15T.
Dengan menetapkan nilai tekanan cut-in (tekanan mula) dan cut-out (tekanan henti), suis tekanan akan mengawal operasi pam secara automatik mengikut perubahan tekanan dalam sistem. Sebagai contoh:
- Sekiranya tekanan di dalam sistem paip menurun di bawah 20 psi (1.4 bar), HM160-15T akan dihidupkan secara automatik.
- Apabila tekanan berada dalam julat 20 hingga 40 psi, pam akan terus beroperasi bagi mengekalkan bekalan dan tekanan air yang konsisten.
- Sebaik sahaja tekanan mencapai 40 psi (2.8 bar), suis tekanan akan membuka sesentuh elektrik dan HM160-15T akan dimatikan secara automatik.
*Nota: Tangki tekanan (Pressure Tank) perlu dipasang bersama suis tekanan mekanikal kerana kedua-dua komponen ini berfungsi secara bersepadu dalam sistem Pam Air Horizontal Multistage Davey. Tangki tekanan membantu mengekalkan tekanan air yang stabil, mengurangkan kekerapan hidup-henti (start-stop) pam, serta meningkatkan kecekapan dan jangka hayat sistem.
Tangki Tekanan
Sebagai alternatif kepada Torrium2, suis tekanan mekanikal (Mechanical Pressure Switch) merupakan peranti kawalan yang lebih ringkas dan menjimatkan kos untuk menghidupkan serta mematikan pam air berdasarkan tekanan semasa di dalam sistem paip. Berbeza dengan Torrium2, suis tekanan mekanikal tidak menggunakan penderia elektronik atau mikroprosesor. Sebaliknya, ia beroperasi menggunakan gabungan spring, diafragma dan sesentuh elektrik bagi mengawal pengaktifan Pam Air Horizontal Multistage HM160-15T.
Dengan menetapkan nilai tekanan cut-in (tekanan mula) dan cut-out (tekanan henti), suis tekanan akan mengawal operasi pam secara automatik mengikut perubahan tekanan dalam sistem. Sebagai contoh:
Sijil
Pensijilan yang diiktiraf di peringkat antarabangsa merupakan antara faktor penting yang memastikan setiap model Pam Air Horizontal Multistage Davey, termasuk HM160-15T, memenuhi keperluan pasaran global. Pensijilan ini bukan sahaja membolehkan produk dipasarkan dan dieksport ke pelbagai negara, malah memastikan pematuhan terhadap peraturan tempatan serta standard keselamatan yang ditetapkan oleh pihak berkuasa.
Selain memenuhi syarat kemasukan pasaran, pensijilan ini membuktikan bahawa teknologi pam air yang dibangunkan oleh Davey memenuhi keperluan prestasi, keselamatan elektrik, kecekapan tenaga dan kebolehpercayaan yang diperlukan di setiap rantau. Melalui proses ujian dan pengesahan yang ketat, pengguna boleh yakin bahawa pam direka untuk beroperasi dengan selamat, tahan lama dan memberikan prestasi yang konsisten.
Setiap pensijilan melibatkan kaedah penilaian yang berbeza, termasuk ujian prestasi hidraulik, keselamatan elektrik, ketahanan bahan, kecekapan tenaga dan perlindungan pengguna. Pendekatan ini memastikan setiap HM160-15T Horizontal Multistage Water Pump mampu beroperasi secara optimum dalam jangka panjang tanpa menjejaskan keselamatan pengguna.
SGS Approved: Pensijilan SGS (Société Générale de Surveillance) mengesahkan bahawa spesifikasi dan tuntutan prestasi Davey telah dinilai secara bebas. Penilaian ini meliputi prestasi tekanan, kadar aliran, keselamatan elektrik serta kualiti bahan binaan. Fokus utama pensijilan ini adalah memastikan produk memenuhi piawaian keselamatan untuk penggunaan oleh pengguna akhir.
European Standard (EU): Bagi membolehkan pam Horizontal Multistage dipasarkan di negara-negara Kesatuan Eropah (European Union), Davey mematuhi keperluan Ecodesign Regulation (EU). Piawaian ini memastikan pam mencapai tahap kecekapan tenaga yang ditetapkan, mengurangkan penggunaan elektrik, menurunkan kos operasi serta membantu mengurangkan pelepasan gas rumah hijau. Pada masa yang sama, ia mengurangkan risiko kegagalan mekanikal, bahaya elektrik, kebocoran dan pengendalian yang tidak selamat.
International Electrotechnical Commission (IEC): Piawaian IEC (International Electrotechnical Commission) merangkumi aspek elektrik dan elektronik seperti motor, sistem kawalan, keselamatan elektrik serta prosedur pengujian. Pensijilan ini membantu mengurangkan risiko renjatan elektrik, pemanasan berlebihan dan kebakaran. Selain itu, ia memastikan keserasian pam dengan peralatan seperti Variable Frequency Drive (VFD) dan sistem bekalan kuasa yang digunakan di pelbagai negara.
Australian Standards: Sebagai pengeluar yang berasal dari Australia, Davey memastikan produknya mematuhi Australian Standards, iaitu piawaian kebangsaan yang menekankan aspek keselamatan, prestasi dan perlindungan pengguna. Pematuhan ini meningkatkan keyakinan pelanggan serta mengukuhkan kedudukan Davey dalam pasaran Australia dan Oceania.
- AS 4020:2005: Piawaian AS 4020:2005 menilai kesesuaian bahan yang bersentuhan dengan air minuman. Ia memastikan bahan yang digunakan dalam pam Horizontal Multistage tidak melepaskan bahan berbahaya atau menjejaskan kualiti air, sekali gus menjadikannya selamat untuk aplikasi bekalan air bersih.
Standards New Zealand: Selain memenuhi piawaian Australia, pam Horizontal Multistage Davey juga mematuhi Standards New Zealand, iaitu syarat penting bagi membolehkan produk dipasarkan di New Zealand.
ISO 9001:2015: Piawaian antarabangsa bagi Sistem Pengurusan Kualiti (Quality Management System, QMS). Pensijilan ini membuktikan bahawa Davey mengamalkan proses pengeluaran yang konsisten bagi menghasilkan pam air dan produk berkaitan yang memenuhi keperluan pelanggan serta peraturan yang berkuat kuasa. Ia juga memastikan setiap kelompok pengeluaran (production batch) mengekalkan tahap kualiti yang seragam.
ISO 14001: Pensijilan ISO 14001 menunjukkan komitmen Davey terhadap pengurusan alam sekitar. Piawaian ini memberi tumpuan kepada usaha mengurangkan impak terhadap alam sekitar melalui amalan seperti pengurangan sisa, kitar semula bahan dan penggunaan sumber yang lebih cekap sepanjang proses pembuatan.
TÜV SÜD: TÜV SÜD merupakan pensijilan yang diberikan kepada siri HM160 Horizontal Multistage, membuktikan bahawa produk telah diuji dan dinilai secara bebas bagi memenuhi keperluan keselamatan, kualiti, prestasi serta pematuhan terhadap piawaian yang berkaitan.
Kesemua pensijilan ini mencerminkan komitmen Davey dalam menghasilkan pam air yang memenuhi piawaian antarabangsa dari segi keselamatan, prestasi, kecekapan dan kebolehpercayaan. Dengan pematuhan terhadap pelbagai standard global, HM160-15T Horizontal Multistage Water Pump memberikan keyakinan kepada pengguna bahawa produk yang digunakan telah melalui proses pengujian yang menyeluruh serta memenuhi keperluan pasaran di seluruh dunia.
Satu Kelajuan Motor Pam
HM160-15T beroperasi pada kelajuan tunggal (single-speed) dan dilengkapi dengan motor jenis Totally Enclosed Fan Cooled (TEFC). Reka bentuk motor yang tertutup sepenuhnya ini melindungi komponen dalaman daripada habuk, kotoran dan kelembapan, sekali gus meningkatkan ketahanan, kebolehpercayaan serta mengurangkan keperluan penyelenggaraan.
Motor TEFC turut mengasingkan sepenuhnya bahagian hidraulik, tempat air mengalir, daripada bahagian motor elektrik. Dengan adanya backplate dan mechanical seal, air tidak akan memasuki ruang motor semasa operasi biasa. Hanya sekiranya komponen pengedap tersebut mengalami kerosakan atau kegagalan barulah risiko kemasukan air ke dalam motor boleh berlaku.
Sedia Digunakan (Plug-and-Play): HM160-15T direka untuk pemasangan yang mudah tanpa memerlukan konfigurasi yang rumit. Oleh kerana motor TEFC telah dipasang sepenuhnya sebagai sebahagian daripada unit pam, pengguna hanya perlu menyambungkan sistem paip dan bekalan kuasa sebelum pam sedia digunakan. Reka bentuk plug-and-play ini mempercepatkan proses pemasangan serta memudahkan pengoperasian bagi aplikasi kediaman dan komersial.
Lebih 200 Kitaran Hidup-Henti Setiap Jam: Inilah antara kelebihan hasil penyelidikan dan pembangunan Davey yang menyerlahkan keunggulan teknologi pam airnya. Keupayaan untuk melakukan lebih daripada 200 kitaran hidup-henti (start-stop) setiap jam menjadikan HM160-15T Horizontal Multistage sebuah penyelesaian yang berbeza berbanding pam air konvensional di pasaran.
Keupayaan ini dibangunkan berdasarkan kajian terhadap masalah sebenar dalam sistem bekalan air, khususnya kebocoran pada paip dan infrastruktur air yang boleh menyebabkan pam kerap melakukan kitaran hidup-henti. Keadaan ini boleh mengakibatkan dry running, tekanan operasi tidak stabil serta mempercepatkan kerosakan pada pam empar dalam penggunaan jangka panjang. Dengan teknologi yang telah diuji, HM160-15T direka untuk menangani keadaan operasi sedemikian dengan lebih tahan lama dan boleh dipercayai.
Teknologi Terbukti: Reka bentuk perlindungan motor bagi Pam Air Horizontal Multistage menggunakan teknologi yang telah lama terbukti keberkesanannya. Struktur motor yang kukuh dan komponen yang dipasang dengan tepat sejak proses pembuatan memastikan kestabilan operasi yang tinggi, sekali gus mengurangkan keperluan pembaikan serta penyelenggaraan yang kerap.
Pengurangan Kos Operasi: Selain berfungsi sebagai perlindungan kepada motor, reka bentuk TEFC (Totally Enclosed Fan Cooled) membantu mengurangkan kos operasi dengan meminimumkan keperluan penyelenggaraan yang tidak diperlukan. Dengan jangka hayat operasi yang panjang, prestasi yang konsisten dan tahap ketahanan yang tinggi, Pam Empar Horizontal Multistage menawarkan penyelesaian yang menjimatkan kos untuk pelbagai aplikasi penggunaan.
Infografik: Aplikasi HM160-15T Dalam Sistem Bekalan Air Rumah
Pam Air Horizontal Multistage HM160-15T Davey merupakan salah satu model berkapasiti lebih tinggi dalam siri HM, menjadikannya sesuai untuk pemasangan di kediaman yang lebih besar seperti rumah tiga tingkat, serta aplikasi komersial seperti pejabat.
Bagi memudahkan pemahaman pengguna dalam memilih pam yang bersesuaian, pasukan jurutera Davey Malaysia telah menyediakan infografik panduan pemilihan pam rumah Davey. Panduan ini direka untuk membantu pengguna mengenal pasti model yang paling sesuai berdasarkan keperluan sistem bekalan air, saiz bangunan dan tahap penggunaan.
Berdasarkan contoh ilustrasi tersebut, siri Horizontal Multistage menunjukkan bahawa model HM160 direka untuk aplikasi bangunan setinggi tiga tingkat atau lebih. Dengan kapasiti minimum untuk menyokong sehingga tujuh kepala pancuran (shower heads) serta sepuluh saluran paip air atau lebih, model ini menggambarkan keupayaannya sebagai pam berkapasiti besar yang sesuai untuk kegunaan premium dan tugas berat.
Reka bentuk berkapasiti tinggi ini menjadikan HM160 pilihan ideal bagi sistem bekalan air yang memerlukan tekanan stabil, aliran berterusan dan prestasi yang boleh dipercayai untuk aplikasi kediaman besar serta premis komersial.
Saiz Salur Masuk
HM160-15T dilengkapi dengan sambungan masuk sedutan (suction inlet) berdiameter 1.5 inci. Walau bagaimanapun, penggunaan penyambung (connector) membolehkan pam ini disambungkan kepada sistem paip dengan pelbagai panjang dan konfigurasi mengikut keperluan pemasangan. Kebiasaannya, pelarasan dan penyambungan sistem ini dilakukan oleh tukang paip profesional bagi memastikan aliran air yang optimum dapat dicapai.
Bahagian suction inlet merupakan komponen penting dalam mana-mana sistem pam air kerana ia berfungsi menarik air masuk ke dalam pam dengan lancar sebelum proses peningkatan tekanan dan pengagihan ke seluruh sistem dijalankan. Reka bentuk serta keupayaan inlet sedutan boleh berbeza mengikut jenis pam empar yang digunakan, bagi memastikan kadar aliran dan kecekapan hidraulik yang terbaik untuk pelbagai aplikasi.
Bagi siri Horizontal Multistage, pam ini direka khusus untuk mengendalikan air bersih (clean water) sahaja, sekali gus memastikan bekalan air bertekanan yang konsisten, stabil dan boleh dipercayai untuk kegunaan seluruh kediaman.
Aliran Sehala (One Direction): Pam Air Horizontal Multistage HM160-15T Davey beroperasi menggunakan prinsip aliran sehala, di mana motor elektrik menghasilkan perbezaan tekanan yang menarik air masuk dengan lancar melalui setiap peringkat impeller. Laluan aliran yang direka secara kejuruteraan ini memastikan pergerakan air bersih yang cekap di dalam pam, sekali gus memberikan prestasi tekanan yang konsisten dan stabil.
Mengurangkan Geseran Hidraulik: Dalam reka bentuk pam empar, diameter saluran masuk yang lebih besar dapat membantu meningkatkan kadar aliran dengan mengurangkan rintangan hidraulik. Keadaan ini membolehkan air memasuki pam dengan lebih bebas dan lancar, mengurangkan kehilangan tenaga serta membantu meningkatkan kecekapan keseluruhan sistem.
Pengurangan sekatan pada bahagian saluran masuk turut menyokong aliran bendalir yang lebih stabil, menjadikan operasi pam lebih cekap untuk aplikasi yang memerlukan bekalan air bertekanan secara berterusan.
Berikut ialah ringkasan saiz sambungan inlet sedutan (suction inlet) dan saluran keluar (discharge outlet) bagi model HM160:
| 240V Modal Satu Fasa | ||
|---|---|---|
| Kod Produk | Port | |
| Salur Masuk BSP | Salur Keluar BSP | |
| HM160-15 | 1.5 inci (38.1mm) | 1 inci (25.4mm) |
Volut
Bahagian volute pada Pam Air Horizontal Multistage HM160-15T Davey kelihatan seperti selongsong luar berbentuk silinder yang menempatkan susunan impeller dan diffuser di dalamnya. Namun, struktur dalaman volute ini direka dengan geometri yang teliti dalam bentuk lingkaran (spiral) bagi mengoptimumkan aliran air.
Dibina daripada bahan logam komposit berkualiti tinggi yang tahan lasak, volute ini direka untuk menahan keadaan operasi yang mencabar sambil mengekalkan kecekapan hidraulik pam dalam jangka panjang.
Reka bentuk volute ini memainkan beberapa fungsi penting. Pertama, ia membantu meningkatkan prestasi pelepasan air (discharge performance) dengan mengarahkan aliran air secara lancar selepas melalui setiap peringkat impeller sebelum keluar melalui saluran pelepasan. Struktur lingkarannya membantu mengurangkan pembentukan turbulens, sekali gus menyokong kecekapan hidraulik yang lebih tinggi, kadar aliran yang stabil dan prestasi pam yang konsisten.
Selain itu, selongsong volute yang kukuh berfungsi sebagai lapisan perlindungan yang membantu menghalang kemasukan bahan pencemar atau bendasing dari luar ke dalam pam. Perlindungan ini memastikan komponen dalaman kekal terjaga serta menyokong penghasilan bekalan air yang bersih dan berkualiti.
Pada masa yang sama, reka bentuk volute yang tahan lasak membantu mengurangkan risiko kehausan atau kerosakan pada sistem pengepaman, sekali gus meningkatkan ketahanan, kebolehpercayaan dan jangka hayat operasi Pam Air Horizontal Multistage HM160-15T.
Peralihan Tenaga (Energy Transition): Dalam Pam Air Horizontal Multistage HM160-15T, proses pemindahan tenaga bermula apabila motor menggerakkan susunan impeller, menghasilkan kesan sedutan yang menarik air masuk ke dalam pam. Apabila bendalir melalui setiap peringkat impeller, tenaga kinetik meningkat dan air dipercepatkan ke arah luar oleh daya empar sebelum bergerak menuju ke selongsong volute.
Di dalam volute, tenaga kinetik ini ditukarkan secara berperingkat kepada tenaga tekanan. Apabila ruang aliran semakin membesar, halaju air akan berkurangan manakala tekanan meningkat, menghasilkan pelepasan air yang lebih terkawal dan cekap melalui saluran keluar. Proses penukaran tenaga ini selaras dengan prinsip Bernoulli, yang menerangkan hubungan antara halaju dan tekanan dalam aliran bendalir bergerak.
Keupayaan Self-Priming: Apabila operasi pam menjadi stabil, ruang volute akan dipenuhi sepenuhnya dengan air, sekali gus menyingkirkan baki udara yang masih terperangkap dan mewujudkan keadaan hidraulik yang lebih stabil. Keadaan ini membantu mengekalkan keupayaan self-priming yang boleh dipercayai.
Sekiranya udara tidak dikeluarkan dengan sempurna, kemasukan udara (air entrainment) di kawasan impeller boleh menyebabkan ketidakstabilan aliran serta meningkatkan risiko berlakunya kavitasi (cavitation). Keadaan ini boleh menjejaskan kecekapan pam, menyebabkan kehausan komponen dalaman dan mengurangkan jangka hayat operasi sistem pengepaman.
Pendesak Dan Penyebar
Di dalam ruang volute, susunan impeller dan diffuser ditempatkan dalam beberapa peringkat stage body yang direka dengan ketepatan tinggi. Juga dikenali sebagai bracket perlindungan (protection bracket), komponen ini berfungsi menyokong serta menjajarkan bahagian dalaman pam dengan kukuh, memastikan setiap komponen kekal pada kedudukan yang tepat sepanjang operasi Pam Air Horizontal Multistage, termasuk ketika beroperasi pada kelajuan putaran yang tinggi.
Apabila air bergerak melalui setiap peringkat, tekanan akan meningkat secara berperingkat bagi menghasilkan aliran yang stabil dan boleh dipercayai. Reka bentuk berbilang peringkat (multistage design) ini membolehkan pam memberikan prestasi optimum untuk pelbagai aplikasi harian, daripada membekalkan air ke paip dan pancuran mandi sehinggalah menyokong sistem bekalan air domestik serta komersial yang lebih kompleks.
Impeller Reka Bentuk Tertutup
Impeller jenis tertutup dipasang dengan kukuh pada aci pam bagi memastikan pengendalian bendalir yang lebih cekap serta mengurangkan daya tujahan paksi (axial thrust) semasa rotor beroperasi. Reka bentuk tertutup ini meningkatkan kecekapan hidraulik, menjadikannya salah satu komponen penting dalam Pam Air Horizontal Multistage.
Prestasi Hidraulik Unggul: Dibina dengan pelindung hadapan dan belakang (front and rear shrouds) yang menutupi bahagian bilah impeller, reka bentuk ini membantu mengarahkan aliran air dengan lebih lancar melalui vane sebelum disalurkan ke saluran keluar. Laluan aliran yang dioptimumkan ini mengurangkan kehilangan tenaga, menghasilkan operasi yang lebih stabil, kecekapan yang lebih tinggi serta penghantaran air yang konsisten dan boleh dipercayai.
Mengurangkan Risiko Kavitasi: Reka bentuk impeller tertutup membantu mengekalkan aliran air yang lebih sekata, sekali gus mengurangkan kemungkinan pembentukan dan keruntuhan gelembung udara yang boleh menyebabkan kavitasi (cavitation). Dengan meminimumkan risiko ini, pam mendapat perlindungan yang lebih baik terhadap kehausan pramatang, kerosakan komponen dalaman dan penurunan prestasi dalam penggunaan jangka panjang.
Jangka Hayat Operasi Lebih Panjang: Dengan mengurangkan daya tujahan paksi (axial thrust), impeller jenis tertutup membantu mengurangkan tekanan pada aci pam dan galas (bearing). Keadaan ini meminimumkan keperluan penyelenggaraan serta mengurangkan kos operasi sepanjang tempoh penggunaan.
Hasilnya, Pam Empar Horizontal Multistage menjadi lebih tahan lasak dengan jangka hayat perkhidmatan yang lebih panjang, di samping menawarkan prestasi yang stabil dan boleh dipercayai untuk penggunaan jangka panjang.
Impeller dan diffuser diperbuat daripada keluli tahan karat berkualiti tinggi bagi menahan pendedahan berterusan terhadap air serta memberikan rintangan yang baik terhadap kakisan dan kehausan. Binaan yang tahan lasak ini memastikan prestasi jangka panjang dan operasi yang boleh dipercayai sepanjang hayat perkhidmatan Pam Air Horizontal Multistage.
Permukaan Licin Untuk Kecekapan Hidraulik Lebih Tinggi: Setiap impeller melalui proses penggilapan berketepatan tinggi bagi menghasilkan permukaan yang lebih licin. Kemasan ini membantu mengurangkan geseran serta meminimumkan turbulens apabila air melalui ruang pam. Dengan meningkatkan kecekapan aliran dan mengurangkan rintangan hidraulik, pam mampu memberikan prestasi yang lebih konsisten sambil mengurangkan penggunaan tenaga yang tidak diperlukan.
Kestabilan Terma Cemerlang: Keluli tahan karat gred tinggi menawarkan kestabilan dimensi yang sangat baik dalam julat suhu operasi yang luas. Sama ada digunakan untuk mengepam air bersih bersuhu sejuk atau suam, impeller mampu mengekalkan kekuatan mekanikal dan bentuk asalnya dengan pengembangan atau pengecutan yang minimum.
Keupayaan ini memastikan prestasi hidraulik yang stabil dalam pelbagai keadaan suhu serta menyokong operasi yang konsisten walaupun dalam aplikasi yang memerlukan ketahanan tinggi.
Backplate & Mechanical Seal Untuk Perlindungan Motor
Backplate dan mechanical seal berfungsi sebagai penghalang penting antara bahagian hidraulik pam dan motor elektrik. Fungsi utamanya adalah untuk menghalang kemasukan air ke dalam ruang motor, sekali gus melindungi komponen elektrik daripada kelembapan, litar pintas dan kerosakan pramatang. Selain itu, gasket atau washer pengedap turut digunakan bagi menghasilkan sambungan yang kukuh serta mengurangkan risiko kebocoran di sekeliling pemasangan.
Apabila impeller menghasilkan daya empar, air akan diarahkan dengan cekap menuju ke saluran keluar (discharge outlet), manakala backplate dan mechanical seal mengekalkan perlindungan ruang motor agar kekal kedap daripada air. Selain menghalang kebocoran, komponen ini turut memberikan sokongan yang stabil kepada aci pam, membantu mengekalkan penjajaran yang tepat semasa operasi.
Reka bentuk ini membantu mengurangkan getaran, meminimumkan pergerakan aci serta memastikan putaran yang lebih lancar. Hasilnya, Pam Air Horizontal Multistage HM160-15T dapat mencapai prestasi yang lebih stabil, kebolehpercayaan yang lebih tinggi dan jangka hayat operasi yang lebih panjang.
Terletak di antara backplate dan mechanical seal, circlip memainkan peranan penting dalam memastikan pemasangan mechanical seal kekal kukuh sepanjang operasi pam. Komponen ini membantu memindahkan beban putaran sambil mengekalkan kedudukan seal dengan stabil, sekali gus memastikan pengedapan yang konsisten serta melindungi pam daripada kebocoran semasa penggunaan berterusan.
Walau bagaimanapun, bagi siri HM80 dan HM150, komponen ini tidak dipasang. Dalam dokumentasi rasmi Davey Water Products, circlip turut dikenali sebagai clip spring. Kedua-dua model ini direka untuk beroperasi tanpa komponen tersebut sambil mengekalkan prestasi pengedapan yang boleh dipercayai.
O-Ring EPDM & Spacer
O-ring dipasang di beberapa bahagian dalam Pam Air Horizontal Multistage HM160-15T bagi menghasilkan pengedapan yang kukuh dan tahan kebocoran antara komponen yang bersambung. Dengan menghalang air daripada keluar melalui sambungan dalaman, pengedap ini membantu mengekalkan kecekapan hidraulik serta memastikan prestasi pam yang stabil dan boleh dipercayai.
Diperbuat daripada getah EPDM (ethylene propylene diene monomer), O-ring ini menawarkan ketahanan yang sangat baik terhadap haba, air, penuaan dan perubahan persekitaran. Berbanding dengan kebanyakan bahan getah konvensional, EPDM memberikan ketahanan yang lebih tinggi dalam aplikasi bersuhu tinggi, menjadikannya sesuai untuk operasi berterusan dalam Pam Air HM160-15T.
Pelbagai O-ring ditempatkan secara strategik di dalam volute casing serta pada titik pengedapan kritikal yang lain bagi memastikan perlindungan maksimum terhadap kebocoran dan mengekalkan kebolehpercayaan sistem pam dalam jangka panjang.
Spacer ketepatan tinggi dipasang di antara komponen yang berputar bagi mengekalkan jarak kelegaan (clearance) yang tepat dalam keseluruhan pemasangan pam. Dengan mengelakkan sentuhan terus antara bahagian yang bergerak, spacer ini membantu mengurangkan kehausan, meminimumkan geseran serta melindungi komponen dalaman daripada kerosakan pramatang.
Reka bentuk ini memastikan setiap komponen dalaman dapat beroperasi dalam kedudukan yang optimum, sekali gus menyumbang kepada putaran yang lebih lancar, pengurangan tekanan mekanikal dan peningkatan kebolehpercayaan Pam Air Horizontal Multistage HM160-15T.
Selain mengekalkan jarak kelegaan (clearance) yang tepat, spacer turut membantu mengurangkan getaran dengan mengehadkan pergerakan yang tidak diperlukan antara komponen berputar. Kestabilan tambahan ini mengurangkan tekanan mekanikal, memastikan operasi yang lebih lancar serta membantu memanjangkan jangka hayat bearing dan komponen pam yang penting.
Bagi memastikan ketahanan jangka panjang, kebanyakan komponen dalaman Pam Air Horizontal Multistage—termasuk impeller, perumah mechanical seal, spacer, circlip dan volute casing—diperbuat daripada SUS304 (keluli tahan karat 304). Bahan tahan kakisan ini memberikan kekuatan, ketahanan dan kebolehpercayaan yang tinggi untuk aplikasi pengendalian air secara berterusan.
Aci pam pula diperbuat daripada keluli tahan karat SUS316, yang menawarkan rintangan kakisan lebih tinggi serta kekuatan mekanikal yang lebih baik. Sebagai komponen utama yang memindahkan kuasa putaran daripada motor kepada impeller, aci SUS316 memberikan ketahanan dan prestasi yang diperlukan untuk keadaan operasi yang mencabar.
Had Operasi Pam Air HM160-15T
| Had Operasi | |
| Kadar aliran berterusan maksimu | 200L / min (53 US gallons) |
| Tekanan operasi maksimum | 700 kPa* (102 psi) |
| Arus maksimum | 10 amp |
| Julat tekanan mula (cut-in) | 80% daripada kepala tutup pam (pump shut-off head) |
| Suhu air maksimum | 65°C (149°F) |
*Tekanan operasi maksimum boleh ditingkatkan sehingga 820 kPa, bergantung kepada kadar tekanan tangki pilihan (optional pressure tank) yang digunakan.
*L merujuk kepada unit liter.
*kPa (kilopascal) ialah unit piawai bagi pengukuran tekanan.
*psi (pounds per square inch) ialah unit imperial yang digunakan untuk mengukur tekanan.
*A (ampere) ialah unit piawai bagi arus elektrik dan biasanya disingkatkan sebagai amp.
* °C (darjah Celsius) dan *°F (darjah Fahrenheit) menunjukkan ukuran suhu, dengan Fahrenheit digunakan terutamanya di Amerika Syarikat.
Prestasi Hydraulik Pam Air Horizontal Multistage HM160-15T
| Modal Satu Fasa | HM160 |
Motor: P1 kW P2 kW | HM160-15T – P1 kW: 1.9 HM160-15T – P2 kW: 1.5 |
Amps: Operasi Mula | HM160-15T – Run: 8 HM160-15T – Start: 40 |
Ports (BSP): Salur Masuk Salur Keluar | Sedutan (Suction): 1.5 F Pelepasan (Discharge) – 1 M |
| Tekanan operasi nominal (kPa) | HM160-15T: 340 |
| Tekanan maksimum pam (kPa) | HM160-15T: 460 |
| Pra-cas udara tangki (kPa) | HM160-15T: 320 |
| Kadar aliran nominal (L / min) | 160 L/min (42 gelen AS) |
Prestasi Hydraulik Pam Air Horizontal Multistage HM160-15T
Data Elektrik Pam HM160-15T
| Pam | |
| Kelajuan | 2900 rpm |
Voltan bekalan
| 230±10% 415±10% |
| Kekerapan bekalan | 50 Hz |
Kelas kandang
| IP55 IP56 |
| Kelas penebat | Kelas F |
| Torrium2 | |
| Voltan | 220V-240V ± 10% |
| Fasa | Bujang |
| Hz | 50/60 |
| Penarafan IP | IP56 |
| Arus beban maksimum | 10A |
| Saiz motor maksimum @ input 240V | 1.8 kW |
| Perlindungan lonjakan | Varistor |
*RPM (revolutions per minute) menunjukkan kelajuan putaran motor atau aci pam dalam unit putaran seminit.
*Hz (Hertz) ialah unit piawai yang digunakan untuk mengukur frekuensi elektrik.
*A (ampere) ialah unit piawai bagi arus elektrik dan biasanya disingkatkan sebagai amp.
*kW (kilowatt) ialah unit piawai yang digunakan untuk mengukur kuasa elektrik.
Bahan Pembinaan
| Bahan pembinaan | |
| Bahagian | Bahan |
| Selongsong | Keluli tahan karat 304 |
| Pendesak | Keluli tahan karat 304 |
| Peringkat (selongsong) | Keluli tahan karat 304 |
| Aci pam | Keluli tahan karat 316L |
| Peranti pemusatan pentas | Keluli tahan karat 304 |
Meterai mekanikal:
| Karbon Seramik 316 keluli tahan karat EPDM |
| O-ring | EPDM |
| Palam | Keluli tahan karat 316L |
| Pendakap cangkerang & tanglung motor | Aluminium dengan kemasan salutan serbuk poliester bakar |
| Kaki motor | Xenoy |
| Penutup kipas / kaki belakang (model sehingga 1.05kW) | Polipropilena |
Lengkung Q-H Untuk Pam Horizontal Multistage HM160 & HM270
Dalam Kotak
Pam Air Davey HM Horizontal Multistage – HM160-15T
Pengawal Torrium2
Manual Pengguna
Bukti Pembelian
24 Bulan Waranti Pengeluar (Meningkat 6 Bulan Lagi dengan Skim e-Waranti)
Borang Perhubungan
