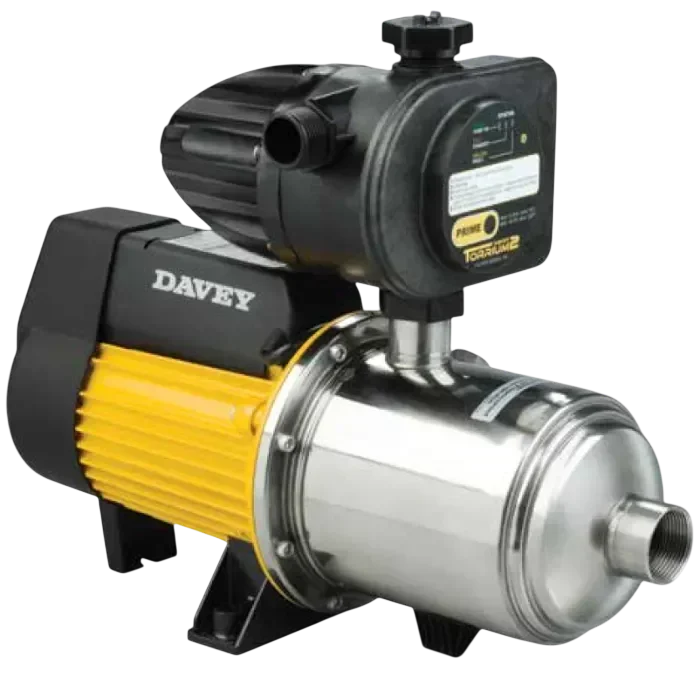

Pam Air Davey Horizontal Multistage Dengan Pengawal Torrium2 - HM90-11T
Ciri-ciri utama:
- Jenis sistem tekanan automatik standard.
- Sesuai untuk isi rumah besar (5-7 kepala pancuran dengan 8-10 paip).
- Kegunaan untuk rumah, kebun, berladang dan pertanian.
- 24 bulan waranti untuk pam, motor & pengawal.
(24 + 6 bulan tambahan dengan skim e-Waranti) - Tekanan tetap untuk setiap penggunaan.
- Pemasangan mudah dan terus terang.
Pengelasan:
Gambaran Keseluruhan Pam Air Davey Horizontal Multistage Dengan Pengawal Torrium2 - HM90-11T
Pam air Horizontal Multistage HM90-11T yang diperkenalkan oleh Davey direka untuk memberikan tekanan air yang kuat bagi bangunan bertingkat (sehingga 3 tingkat) serta kediaman yang mempunyai permintaan air yang tinggi. Prestasinya terhasil daripada beberapa pendesak (impeller) keluli tahan karat yang terbina di dalam pam dan disusun dalam beberapa peringkat, sekali gus meningkatkan tekanan serta aliran air. Ini memastikan rumah kedai, kediaman yang lebih besar, dan hartanah lain dengan penggunaan air yang tinggi menerima bekalan air yang mencukupi. Nama Horizontal Multistage merujuk kepada reka bentuk pam ini, di mana beberapa pendesak disusun secara mendatar di dalam unit.
Rangkaian pam empar Horizontal Multistage Davey, yang sering disingkatkan sebagai siri HM, merupakan istilah yang biasa digunakan oleh pengedar sah dan pengguna Davey di seluruh dunia. Pam ini dilengkapi dengan komponen hidraulik berkualiti tinggi bagi memastikan pengendalian cecair bertekanan yang cekap, manakala perumah aloi komposit memberikan rintangan yang tinggi terhadap kakisan. Sebagai panduan umum, model peringkat permulaan daripada Davey Water Products sesuai untuk bekalan air kediaman dan pengairan taman, manakala model pertengahan hingga premium direka untuk aplikasi pertanian dan komersial.
Kaedah Pengenalan
Davey Water Products menggunakan sistem kod produk yang diseragamkan di seluruh dunia bagi memastikan pengecaman produk yang konsisten merentas semua pasaran. Kod model elektropam lazimnya terdiri daripada:
- Singkatan nama siri.
- Ukuran kadar aliran.
- Kuasa keluaran dalam kilowatt (kW).
- Konfigurasi fasa voltan.
Bagi pam air Horizontal Multistage, contoh kod model ialah HM90-11T. Kod ini bermula dengan singkatan siri, HM, yang bermaksud Horizontal Multistage. Nombor 90 menunjukkan kadar aliran pam sebanyak 90 liter seminit, manakala 11 mewakili kuasa keluaran 1.05 kW. Huruf terakhir, T, menunjukkan bahawa pam air ini dilengkapi dengan pengawal tekanan Torrium2.
Secara dalaman, kod produk ini berfungsi terutamanya sebagai rujukan pengenalpastian dan penjejakan dalam operasi gudang Davey. Ia membantu kakitangan mengenal pasti dan mengambil pam air yang betul dengan tepat bagi tujuan pemenuhan pesanan, di samping memastikan inventori disusun secara konsisten untuk pengurusan yang cekap. Sistem pengekodan yang sama juga digunakan pada rak dan lokasi penyimpanan gudang, membolehkan produk disusun secara profesional serta dikenal pasti dengan mudah di seluruh rangkaian inventori industri Davey yang meluas.
Lampiran
Torrium2
Torrium2 merupakan komponen penting yang boleh dipasang pada pam empar Davey HM90-11T. Ia ialah pengawal pintar elektronik yang direka untuk mengawal aliran air dan mengekalkan tekanan air yang konsisten di kediaman serta pejabat komersial. Fungsi ini dicapai dengan menghidupkan pam secara automatik apabila penurunan tekanan dikesan, dan mematikannya apabila kadar aliran menurun kepada kira-kira 1 liter seminit (LPM).
Salah satu kelebihan utama Torrium2 ialah ia mengurangkan kitaran hidup-mati pam yang tidak diperlukan dengan mengawal masa mula dan henti elektropam Horizontal Multistage. Sistem kawalan terbina dalamnya membolehkan proses permulaan dan pemberhentian berlaku secara beransur-ansur, sekali gus membantu meminimumkan fenomena water hammer, iaitu kejutan hidraulik yang boleh berlaku akibat perubahan mendadak dalam aliran air dan berpotensi menyebabkan kerosakan pada paip, sambungan, serta komponen sistem.
Tekanan Permulaan yang Tinggi: Salah satu ciri utama Torrium2 ialah penderia tekanan pintarnya yang mengesan permintaan air dan secara automatik menghidupkan pam apabila tekanan sistem menurun kepada kira-kira 80% daripada tekanan maksimum. Tekanan maksimum ini direkodkan secara automatik setiap kali pam penggalak berhenti, membolehkan pengawal menyesuaikan operasinya mengikut ciri prestasi pam yang disambungkan.
Fungsi Permulaan Adaptif: Kebocoran air sering menyebabkan pam hidup dan mati secara berulang tanpa perlu. Torrium2 direka untuk membezakan antara penggunaan air sebenar dengan kebocoran kecil, seperti titisan halus daripada paip. Apabila kadar aliran yang sangat rendah dikesan, pengawal akan mengurangkan ambang tekanan permulaannya secara automatik kepada 50% daripada tekanan terakhir yang direkodkan, sekali gus membantu mengelakkan operasi pam yang tidak diperlukan. Sebaik sahaja permintaan air melebihi 0.5 liter seminit (LPM), Torrium2 akan kembali ke mod operasi normal dan menghidupkan pam Horizontal Multistage apabila diperlukan.
Perlindungan Daripada Operasi Tanpa Air (Dry-Running): Pam air HM90-11T direka untuk beroperasi dengan bekalan air yang berterusan. Jika Torrium2 mengesan kehilangan prime pada pam empar Horizontal Multistage Davey, ia akan mengaktifkan fungsi perlindungan operasi tanpa air yang terbina dalam dan menghentikan pam dengan serta-merta bagi mengelakkan kerosakan.
Bagi meminimumkan masa henti operasi, pengawal akan cuba menghidupkan semula pam secara automatik selepas 5 minit dan 30 minit, diikuti pada sela masa 1, 2, 4, 8, 16 dan 32 jam. Sebaik sahaja bekalan air mencukupi dan tekanan kembali normal, pengawal akan menghidupkan semula pam secara automatik dan menyambung operasi seperti biasa.
Pam air Horizontal Multistage HM10-11T Davey yang dilengkapi dengan pengawal Torrium2 dikenal pasti melalui huruf “T” dalam kod produknya, yang terletak selepas penarafan kuasa dalam kilowatt (kW). Sebagai contoh, HM160-14T menunjukkan pam Horizontal Multistage yang dibekalkan bersama pengawal Torrium2.
Suis Tekanan Mekanikal
Pam Horizontal Multistage Davey boleh dilengkapi dengan suis tekanan mekanikal yang mengawal operasi pam berdasarkan paras tekanan yang telah ditetapkan dalam sistem bekalan air.
Fungsi Pengaktifan dan Pemberhentian: Suis tekanan akan menghidupkan atau menghentikan elektropam Horizontal Multistage secara automatik apabila tekanan sistem menurun di bawah atau meningkat melebihi tetapan tekanan yang telah ditetapkan. Ini memastikan tekanan air yang diperlukan sentiasa dikekalkan di seluruh sistem.
Tetapan Tekanan Boleh Laras: Paras tekanan hidup (cut-in) dan tekanan henti (cut-out) boleh dilaraskan oleh pengguna agar sesuai dengan keperluan sistem bekalan air. Pelarasan yang betul membantu mengekalkan tekanan yang stabil, mengurangkan beban pada pam air Horizontal Multistage, serta meningkatkan kecekapan operasi. Ia juga membantu meminimumkan lonjakan dan penurunan tekanan yang tidak diperlukan, yang boleh menyebabkan kehausan pada paip, sambungan, dan komponen lain dalam sistem perpaipan.
Pemuliharaan Sumber dan Tenaga: Penggunaan pam air Horizontal Multistage HM90-11T yang dilengkapi dengan suis tekanan mekanikal boleh membantu menjimatkan air dan mengurangkan penggunaan tenaga. Pam ini hanya beroperasi apabila permintaan air menyebabkan tekanan sistem menurun di bawah paras yang telah ditetapkan, memastikan aliran air dibekalkan hanya apabila diperlukan. Operasi terkawal ini membantu meminimumkan masa operasi pam yang tidak perlu, mengurangkan kehausan pada elektropam, serta boleh menyumbang kepada jangka hayat perkhidmatan yang lebih panjang.
Pengenalpastian Model: Pam Horizontal Multistage Davey yang dilengkapi dengan suis tekanan mekanikal dikenal pasti melalui huruf “P” pada bahagian akhir kod produk. Sebagai contoh, HM270-19P menunjukkan elektropam Horizontal Multistage yang dibekalkan dengan konfigurasi suis tekanan.
Tangki Tekanan
Satu lagi aksesori pilihan untuk pam air Horizontal Multistage Davey ialah tangki tekanan. Komponen ini memainkan peranan penting dalam meningkatkan kecekapan operasi sistem pam penggalak dengan menyimpan air di bawah tekanan. Isipadu air yang disimpan ini membantu mengurangkan kekerapan kitaran hidup dan mati pam, sekali gus menghasilkan operasi sistem yang lebih lancar.
Fungsi Diafragma: Tangki tekanan ini mengandungi diafragma yang fleksibel, yang memisahkan air dan udara di dalam tangki. Pemisahan ini adalah penting untuk mengekalkan keadaan tekanan yang stabil serta memastikan prestasi sistem yang betul.
Pemisahan yang betul juga membantu mengelakkan masalah operasi seperti kavitasi, yang boleh berlaku apabila udara bercampur dengan air dalam sistem. Kavitasi boleh menyebabkan kerosakan pada pam dan komponen berkaitan jika tidak dikawal dengan baik.
Secara dalaman, tangki tekanan menyimpan air di bawah tekanan, yang bertindak terhadap diafragma yang memampatkan ruang udara di bahagian atasnya. Apabila sistem diisi, tekanan akan meningkat sehingga mencapai ambang tekanan henti (cut-out), pada ketika itu pam air Horizontal Multistage HM90-11T akan berhenti secara automatik.
Apabila pili, kepala pancuran, atau sistem tandas dibuka, udara termampat di dalam tangki akan menolak air keluar dari sistem tanpa mengaktifkan pam serta-merta. Ini membolehkan air dibekalkan daripada tekanan yang tersimpan dan bukannya melalui operasi pam berterusan.
Apabila air digunakan secara beransur-ansur, tekanan sistem akan menurun daripada tekanan henti (cut-out) menuju ke tekanan hidup (cut-in). Sebaik sahaja paras tekanan minimum dicapai, pam empar Horizontal Multistage Davey akan dihidupkan semula secara automatik untuk mengisi semula tangki tekanan dan memulihkan tekanan sistem.
Sijil
Untuk menyokong kemasukan pasaran ke wilayah seperti Malaysia dan bahagian lain di Asia Tenggara, Davey memastikan pam empar Horizontal Multistage mereka mematuhi pensijilan dan piawaian kawal selia antarabangsa yang berkaitan. Pensijilan ini mengesahkan keselamatan produk, konsistensi prestasi, dan kualiti pembuatan bagi aplikasi kediaman, komersial, serta sistem air terkawal.
Pensijilan SGS: Pensijilan dan ujian oleh Société Générale de Surveillance (SGS) mengesahkan bahawa siri HM memenuhi piawaian keselamatan elektrik yang diperlukan untuk kegunaan kediaman. Ini termasuk penilaian risiko seperti kejutan elektrik, litar pintas, bahaya kebakaran, serta memastikan bahawa penutup dan komponen pam mempunyai penebatan yang mencukupi dan disimpan dengan selamat.
Piawaian Eropah: Pematuhan kepada Piawaian Eropah memastikan pam Horizontal Multistage memenuhi keperluan teknikal dan keselamatan yang diseragamkan di seluruh Eropah. Piawaian ini merangkumi keselamatan produk, konsistensi prestasi, pertimbangan alam sekitar, serta kebolehoperasian pasaran.
Suruhanjaya Elektroteknik Antarabangsa (IEC): Suruhanjaya Elektroteknik Antarabangsa (IEC) menetapkan piawaian global untuk teknologi elektrik dan elektronik. Pematuhan Davey terhadap piawaian IEC memastikan pam mereka selari dengan penanda aras keselamatan dan prestasi elektrik yang diiktiraf di peringkat antarabangsa, sekali gus menyokong keserasian perdagangan global dan pengaturan pengiktirafan bersama.
Piawaian Australia: Sebagai pengeluar yang berakar kukuh di Australia, Davey memastikan pematuhan kepada Piawaian Australia yang mengawal keperluan keselamatan dan prestasi bagi peralatan elektrik dan pam. Piawaian ini dikawal selia secara bebas dan memastikan kebolehpercayaan produk serta keselamatan pengguna.
- AS/NZS 4020:2005: Piawaian AS/NZS 4020:2005 mengesahkan bahawa bahan yang digunakan yang bersentuhan dengan air minuman adalah selamat untuk aplikasi air boleh diminum. Komponen pam Horizontal Multistage diuji bagi memastikan ia tidak melepaskan bahan berbahaya ke dalam bekalan air.
Piawaian New Zealand: Pematuhan kepada Piawaian New Zealand turut menyokong keselamatan produk dan kesesuaiannya untuk sistem air minuman, sekali gus mengukuhkan penerimaan serantau di pasaran Oceania.
ISO 9001: Pensijilan ISO 9001 mengesahkan bahawa Davey beroperasi di bawah sistem pengurusan kualiti yang diiktiraf, memastikan proses pembuatan yang konsisten, piawaian pengeluaran yang terkawal, serta kualiti produk yang seragam antara setiap kelompok pengeluaran.
ISO 14001: Pensijilan ISO 14001 mencerminkan komitmen Davey terhadap sistem pengurusan alam sekitar. Ini merangkumi amalan pembuatan yang mampan seperti penambahbaikan kecekapan tenaga, pengurangan sisa, inisiatif kitar semula, serta penggunaan sumber yang bertanggungjawab sepanjang proses pengeluaran dan pengedaran.
Secara keseluruhan, pensijilan ini menunjukkan bahawa pam empar Horizontal Multistage HM90-11T Davey memenuhi piawaian antarabangsa yang diiktiraf bagi keselamatan, kualiti, dan tanggungjawab alam sekitar, sekali gus menyokong kebolehpercayaan serta penerimaannya di pasaran global.
Satu Kelajuan Pam Motor
Pam Horizontal Multistage HM90-11T Davey direka untuk memberikan tekanan air yang konsisten dan stabil sepanjang penggunaan harian. Sebagai pam empar, ia mengekalkan prestasi aliran yang seragam dalam keadaan permintaan yang berbeza, menjadikannya sesuai untuk aplikasi kediaman dan komersial.
Pemasangan Mudah: Pemasangan elektropam Horizontal Multistage ini adalah mudah. Dalam konfigurasi biasa, pam diletakkan di bawah tangki air, disambungkan kepada sistem paip yang diperlukan, dan kemudian dihidupkan. Setelah dipasang, ia beroperasi sebagai sebahagian daripada sistem bekalan air tanpa memerlukan konfigurasi tambahan yang kompleks, menjadikannya sesuai untuk pengguna rumah dan komersial yang mencari penyelesaian pam yang terus dan cekap.
Permulaan Sejam (Starts Per Hour): Sesetengah model pam Horizontal Multistage HM90-11T Davey mampu menampung lebih daripada 200 kali permulaan sejam, yang mencerminkan ketahanan kitaran yang tinggi dalam keadaan permintaan yang berubah-ubah. Keupayaan ini membantu mengurangkan risiko tekanan mekanikal dalam sistem yang kerap hidup dan mati. Walau bagaimanapun, spesifikasi ini hanya terpakai kepada model pam Horizontal Multistage tertentu.
Kebolehpercayaan dan Reka Bentuk Terbukti: Rangkaian pam Horizontal Multistage ini telah digunakan sejak sekian lama, disokong oleh prinsip reka bentuk kejuruteraan mekanikal yang telah mantap. Kebolehpercayaannya diperkukuh melalui penyelidikan dan pembangunan yang meluas, rangkaian perkhidmatan yang kukuh, serta ketersediaan alat ganti, yang menyokong penyelenggaraan jangka panjang dan kesinambungan operasi.
Kecekapan Kos: Sistem ini direka untuk beroperasi dengan cekap dan memerlukan pelarasan minimum selepas pemasangan. Digabungkan dengan proses pembuatan yang dipermudahkan serta rantaian bekalan yang mantap, pam air Horizontal Multistage Davey boleh dihasilkan dan diedarkan pada skala besar. Ini menyumbang kepada penyelesaian yang menjimatkan kos dan sesuai untuk aplikasi bekalan air kediaman, pertanian, dan komersial.
Infografik: HM90-11T Untuk Kegunaan Rumah Tangga
Satu representasi visual telah dihasilkan oleh jurutera mekanikal Davey Malaysia untuk menyusun faktor-faktor utama bagi sebuah hartanah kediaman bertanah, bagi membantu mengenal pasti keperluan pam air yang sesuai untuk kediaman tersebut, seperti yang ditunjukkan:
Secara khusus bagi siri HM90-11 pam air Horizontal Multistage, ia boleh dikatakan mengikuti versi DynaDrive bagi iterasi DD90, yang mampu menyokong infrastruktur bekalan air rumah 2–3 tingkat. Ini membolehkan sehingga 5–7 kepala pancuran atau 8–10 saluran paip tersedia untuk digunakan.
Saiz Inlet (Salur Masuk)
Fungsi utama saluran masuk sedutan (suction inlet) dalam mana-mana pam air adalah untuk membolehkan bendalir memasuki sistem supaya ia boleh dipam dan diberi tekanan dengan lebih lanjut. Proses ini berbeza bergantung pada jenis pam empar yang digunakan.
Sebagai contoh, dalam pam sump, air sisa atau kumbahan boleh disedut masuk ke dalam sistem, di mana komponen seperti pengisar (grinder) atau penapis jeriji (strainer) membantu menyingkirkan serpihan. Reka bentuk ini menyokong aplikasi kawalan banjir dan pengurusan air sisa.
Sebaliknya, pam Horizontal Multistage HM90-11T Davey direka khusus untuk menarik masuk hanya air bersih. Ia bertujuan digunakan sebagai sebahagian daripada sistem tekanan rumah, di mana bekalan air masuk bebas daripada sisa pepejal atau bahan pencemar.
Aliran Satu Arah (Unidirectional Flow): Motor elektrik dalam pam Horizontal Multistage HM90-11T beroperasi dengan mewujudkan perbezaan tekanan yang menarik air masuk ke dalam sistem. Aliran ini diarahkan secara satu arah ke bahagian pendesak (impeller), di mana tekanan meningkat secara berperingkat melalui beberapa peringkat.
Saiz Masukan Dan Keserasian: Pelbagai versi pam elektropam Horizontal Multistage dihasilkan dengan saiz saluran masuk yang berbeza bagi memastikan keserasian dengan pelbagai sistem paip kediaman dan komersial. Ini membantu mengekalkan keadaan aliran yang seimbang serta mengelakkan masalah seperti limpahan atau sekatan aliran.
Jika diameter paip tidak sepadan dengan saiz saluran masuk pam, penyambung atau penyesuai yang sesuai boleh digunakan untuk merapatkan perbezaan dimensi dan memastikan sambungan yang kukuh serta berfungsi dengan baik.
Net Positive Suction Head (NPSH): Pam air Horizontal Multistage Davey beroperasi dengan berkesan apabila keadaan sedutan yang mencukupi dicapai dan tiada poket udara dalam sistem. Keadaan ini berkaitan dengan Net Positive Suction Head (NPSH), yang memastikan pam menerima air pada tekanan yang diperlukan bagi mengekalkan operasi yang stabil dan cekap tanpa berlakunya kavitasi.
Pengurangan Geseran dan Kecekapan Aliran: Diameter masukan yang lebih besar dalam pam empar boleh mengurangkan rintangan aliran, membolehkan air bergerak dengan lebih lancar ke dalam sistem. Ini menghasilkan kecekapan sedutan yang lebih baik serta operasi yang lebih stabil. Rintangan yang lebih rendah juga menyokong penstabilan aliran yang lebih pantas semasa permulaan pam, sekali gus menyumbang kepada prestasi sistem yang lebih cekap.
Di bawah adalah ringkasan jadual saiz port saluran masuk sedutan bagi siri HM90-11T Davey:
| 240V Modal Satu Fasa | ||
|---|---|---|
| Kod Product | Port | |
| Salur Masuk BSP | Salur Keluar BSP | |
| HM90-11 | 1.25 inch (31.75mm) | 1 inch (25.4mm) |
Volut Keluli Tahan Karat
Dalam pam air Horizontal Multistage HM90-11T, volut mungkin kelihatan berbentuk silinder dari luar, yang menempatkan beberapa peringkat seperti pendesak (impeller) dan peresap (diffuser). Namun begitu, dari dalam ia direka dalam bentuk spiral dan diperbuat daripada bahan komposit logam yang tahan lasak serta digilap.
Reka bentuk ini mempunyai beberapa fungsi utama:
Peningkatan Aliran: Volut berbentuk spiral membantu membimbing dan mempercepatkan air ketika ia melalui setiap peringkat pendesak sebelum dilepaskan melalui saluran keluar. Aliran yang terkawal ini mengurangkan turbulens dan meningkatkan kecekapan aliran keseluruhan, sekali gus membolehkan pam mengekalkan prestasi pelepasan yang konsisten.
Perumah Pelindung: Sarung volut juga bertindak sebagai penghalang pelindung yang membantu mengelakkan bahan pencemar atau serpihan daripada memasuki sistem dalaman. Ini melindungi komponen pam Horizontal Multistage dan membantu mengekalkan bekalan air yang bersih serta stabil sepanjang operasi.
Pertukaran Keadaan Tenaga: Dalam pam Horizontal Multistage, proses bermula apabila motor elektrik menjana sedutan, menarik air masuk ke dalam sistem. Air kemudian melalui beberapa pendesak (impeller), di mana ia memperoleh tenaga kinetik. Melalui tindakan emparan, air dipaksa ke arah dinding perumah dan disalurkan melalui ruang volut sebelum dilepaskan melalui saluran keluar.
Dalam proses ini, tenaga ditukarkan daripada tenaga kinetik kepada tenaga tekanan. Apabila volut terisi sepenuhnya, halaju aliran berkurang sementara tekanan meningkat, selaras dengan prinsip Bernoulli.
Keadaan Priming Sendiri dan Risiko Kavitasi: Apabila perumah volut telah dipenuhi sepenuhnya dengan air, sistem menjadi bebas daripada udara terperangkap, sekali gus menyokong operasi yang stabil. Keadaan ini membantu mengekalkan priming yang berkesan bagi pam Horizontal Multistage.
Jika udara terperangkap dalam sistem dan memasuki bahagian pendesak, ia boleh mengganggu aliran dan berpotensi menyebabkan kavitasi, yang boleh merosakkan komponen dalaman semasa operasi.
Pendesak Dan Penyebar
Badan Peringkat dan Struktur Dalaman: Di dalam ruang volut pam air Horizontal Multistage, komponen dalaman seperti pendesak (impeller) dan peresap (diffuser) disusun dalam beberapa bahagian berurutan yang dikenali sebagai badan peringkat (staging bodies). Setiap peringkat ini mengarahkan air secara berperingkat dari satu fasa ke fasa seterusnya dalam sistem pam.
Badan peringkat ini juga berfungsi sebagai sokongan struktur yang membantu mengekalkan kedudukan dan penjajaran komponen dalaman semasa operasi. Ini memastikan kestabilan apabila pam beroperasi pada kelajuan putaran yang tinggi.
Pembentukan Tekanan Merentasi Peringkat: Apabila air bergerak melalui setiap peringkat, tekanan akan meningkat secara beransur-ansur dari satu bahagian ke bahagian yang seterusnya. Peningkatan tekanan secara berperingkat ini memastikan bekalan tekanan air yang mencukupi untuk aplikasi harian seperti paip, pancuran mandi, dan keperluan penggunaan air domestik yang lain.
Reka Bentuk Pendesak Tertutup (Closed Impeller Design)
Reka Bentuk Pendesak Tertutup (Closed Impeller Design): Dalam pam air Horizontal Multistage, pendesak tertutup dipasang pada aci (shaft) untuk meningkatkan pengendalian bendalir semasa operasi pemutar. Reka bentuk ini membantu mengurangkan beban tujahan paksi (axial thrust load), sekali gus menyumbang kepada prestasi mekanikal yang lebih lancar.
Peningkatan Prestasi Hidraulik: Pendesak tertutup mempunyai struktur shroud dua sisi (hadapan dan belakang) yang mengarahkan air dengan lebih cekap melalui bilah (vanes). Aliran yang terkawal ini membantu memastikan pelepasan yang stabil dan konsisten, sekali gus meningkatkan kecekapan hidraulik keseluruhan apabila bendalir dialirkan ke arah saluran keluar menggunakan daya emparan.
Pengurangan Kavitasi: Reka bentuk struktur pendesak ini mengurangkan kemungkinan berlakunya kavitasi, iaitu apabila gelembung wap terbentuk dan kemudian runtuh dalam bendalir. Dengan mengekalkan keadaan aliran yang lebih stabil, pam Horizontal Multistage lebih terlindung daripada kerosakan dalaman yang disebabkan oleh turun naik tekanan ini.
Jangka Hayat Perkhidmatan Lebih Panjang: Dengan mengurangkan beban tujahan (thrust load) dan tekanan mekanikal pada komponen seperti galas (bearing) dan aci (shaft), sistem mengalami kehausan yang lebih rendah dari semasa ke semasa. Ini menyumbang kepada kebolehpercayaan yang lebih tinggi, keperluan penyelenggaraan yang lebih rendah, serta jangka hayat operasi yang lebih panjang bagi pam empar Horizontal Multistage.
Pembinaan Keluli Tahan Karat: Dalam pam air Horizontal Multistage, keluli tahan karat digunakan untuk komponen seperti pendesak (impeller) dan peresap (diffuser) bagi menentang kakisan serta degradasi bahan akibat pendedahan berterusan kepada air. Ini memastikan ketahanan dan prestasi yang boleh dipercayai sepanjang kitaran operasi berulang.
Kemasan Permukaan Licin: Sebelum pemasangan, pendesak digilap dengan teliti untuk menghasilkan kemasan permukaan yang licin. Ini mengurangkan kekasaran permukaan, sekali gus membantu meminimumkan geseran dan turbulens aliran dalam pam. Hasilnya, pam Horizontal Multistage beroperasi dengan lebih cekap, dengan pergerakan bendalir yang lebih baik serta pengurangan kehilangan tenaga dari segi penggunaan kuasa (kW).
Kestabilan Terma dan Mekanikal: Keluli tahan karat gred tinggi juga memberikan sifat mekanikal yang stabil dalam julat suhu operasi yang berbeza. Ini bermakna pendesak mengekalkan prestasi yang konsisten dengan pengembangan atau pengecutan yang minimum, membolehkan pam Horizontal Multistage mengendalikan sumber air bersih yang lebih panas dan lebih sejuk dengan berkesan.
Plat Belakang dan Pengedap Mekanikal: Pemisahan Elektrik dan Mekanikal
Dalam pam Horizontal Multistage, antara muka (interface) antara motor elektrik dan sistem pam mekanikal adalah penting untuk memastikan operasi yang boleh dipercayai. Bagi mengelakkan air daripada bersentuhan dengan komponen elektrik dan menyebabkan litar pintas, sistem ini dilengkapi dengan plat belakang (backplate) dan pengedap mekanikal (mechanical seal). Komponen ini berfungsi bersama gasket atau pencuci (washer) untuk menutup sebarang ruang berpotensi bocor serta melindungi pemasangan motor daripada kemasukan bendalir.
Arah Aliran dan Pelepasan: Semasa operasi, air yang memasuki pam akan dialirkan ke arah luar oleh daya emparan dan dibimbing melalui beberapa peringkat dalaman menuju ke saluran pelepasan. Ini memastikan pam empar Horizontal Multistage menyalurkan air dengan cekap ke sistem bekalan yang ditetapkan.
Sokongan Aci dan Penjajaran (Shaft Support and Alignment): Plat belakang (backplate) dan pengedap mekanikal (mechanical seal) juga membantu mengekalkan penjajaran yang betul pada aci yang berputar. Dengan memberikan sokongan struktur dan kestabilan semasa putaran, komponen ini mengurangkan risiko getaran, ketidakselarasan (misalignment), atau ketidakseimbangan mekanikal, sekali gus memastikan operasi pam Horizontal Multistage yang lancar dan stabil.
Fungsi Circlip dan Variasi Reka Bentuk: Circlip (juga dikenali sebagai spring klip dalam dokumentasi rasmi Davey Water Products) mungkin terdapat dalam sesetengah konfigurasi pam air Horizontal Multistage, yang diletakkan di antara plat belakang dan pengedap mekanikal. Peranannya adalah untuk membantu mengurus tekanan putaran serta mengekalkan penahanan yang konsisten pada pemasangan pengedap, memastikan pengedap mekanikal kekal terpasang dengan kukuh sepanjang operasi.
O-Ring Diketatkan, dengan Pengatur Jarak Penyerap Getaran (Vibration-Absorbent Spacers)
Pengedapan O-Ring: Dalam elektropam Horizontal Multistage, komponen dalaman lazimnya dimeterai menggunakan O-ring bagi memastikan kesepadanan yang ketat antara bahagian yang disambungkan serta mengurangkan risiko kebocoran. O-ring ini biasanya dibentuk daripada getah EPDM (ethylene propylene diene monomer), yang menawarkan ketahanan tinggi terhadap haba dan pendedahan air. Berbanding bahan seperti neoprena, EPDM memberikan kesesuaian yang lebih baik untuk keadaan suhu yang lebih tinggi, menjadikannya sesuai untuk digunakan dalam sistem pam air Horizontal Multistage Davey. Elemen pengedap ini selalunya terletak di dalam perumah volut.
Fungsi Pengatur Jarak (Spacer): Pengatur jarak juga digunakan dalam pemasangan pam bagi mengekalkan penjajaran dan pemisahan yang betul antara komponen yang berputar. Ini mengelakkan sentuhan langsung antara bahagian yang boleh menyebabkan geseran atau kehausan mekanikal.
Selain itu, pengatur jarak membantu mengekalkan kedudukan galas (bearing) yang betul, memastikan komponen dalaman kekal sejajar semasa operasi. Ini mengurangkan risiko mampatan berlebihan atau ketidakselarasan apabila pam Horizontal Multistage beroperasi di bawah beban.
Penyerapan Getaran (Vibration Absorption): Dalam pam empar Horizontal Multistage, pengatur jarak (spacers) juga menyumbang kepada pengurangan tekanan mekanikal dengan membantu meredam dan mengagihkan getaran yang terhasil semasa operasi. Walaupun fungsi utamanya adalah untuk mengekalkan jarak dan penjajaran yang betul antara komponen, ia juga bertindak sebagai penyerap getaran pasif, membantu mengurangkan pemindahan pergerakan mekanikal yang tidak diingini melalui sistem. Ini menghasilkan operasi yang lebih lancar serta mengurangkan tekanan keseluruhan pada komponen dalaman.
Pembinaan Bahan: Dalam pam air Horizontal Multistage, komponen dalaman dihasilkan menggunakan gred keluli tahan karat yang tahan lasak bagi memastikan kekuatan dan rintangan kakisan di seluruh sistem. Bahagian utama seperti pendesak (impeller), pengedap mekanikal (mechanical seal), pengatur jarak (spacers), circlip, dan perumah volut (volute casing) lazimnya diperbuat daripada keluli tahan karat 304 (SUS304) bagi memberikan integriti struktur yang konsisten serta ketahanan terhadap kehausan dalam aplikasi sentuhan air berterusan.
Aci pam (pump shaft), yang bertanggungjawab memindahkan kuasa putaran daripada motor ke peringkat hidraulik, diperbuat daripada keluli tahan karat 316 (SUS316). Gred ini menawarkan rintangan kakisan yang lebih tinggi serta ketahanan mekanikal yang lebih baik, menjadikannya sesuai untuk beban putaran berterusan dan operasi jangka panjang dalam sistem pam Horizontal Multistage.
Had Operasi Pam Horizontal Multistage HM90-11T
| Had Operasi | |
| Kadar aliran berterusan maksimum | 200L / min (53 US gallons) |
| Tekanan operasi maksimum | 700 kPa* (102 psi) |
| Arus maksimum | 10 amp |
| Julat tekanan hidup (cut-in) | 80% daripada tekanan henti pam (shut-off head) |
| Suhu air maksimum | 65°C (149°F) |
*Bergantung pada penarafan tekanan tangki pilihan, tekanan operasi sehingga 820 kPa boleh dicapai.
*Simbol “L” digunakan untuk mewakili liter.
*kPa (kilopascal) ialah unit terbitan bagi tekanan.
*psi (pound per inci persegi) ialah satu lagi unit tekanan yang biasa digunakan.
*Amp ialah singkatan bagi ampere, juga diwakili sebagai “A”.
*Darjah Celsius ditulis sebagai °C, manakala °F (darjah Fahrenheit) ialah unit ukuran suhu kebiasaan di Amerika Syarikat.
Had Operasi Pam Horizontal Multistage HM90-11T
| Spesifikasi | HM90-11T |
|---|---|
| Motor | |
| Kuasa Input (P1) | 1.4 kW |
| Kuasa Output (P2) | 1.05 kW |
| Arus (Amp) | |
| Operasi (Run) | 6.5 A |
| Permulaan (Start) | 28 A |
| Saiz Sambungan (BSP) | |
| Sedutan (Suction) | 1.25″ F |
| Pelepasan (Discharge) | 1″ M |
| Tekanan Operasi Nominal | 420 kPa |
| Tekanan Maksimum Pam | 585 kPa |
| Tekanan Pra-Cas Udara Tangki | 410 kPa |
| Kadar Aliran Nominal | 90 L/min (24 gelen AS) |
Had Operasi Pam Horizontal Multistage HM90-11T
Data Elektrik
| Pam | |
| Kelajuan | 2900 rpm |
Voltan bekalan
| 230±10% 415±10% |
| Frekuensi bekalan | 50 Hz |
Kelas penutup
| IP55 IP56 |
| Kelas penebatan | Kelas F |
| Torrium2 | |
| Voltan | 220V-240V ± 10% |
| Fasa | Tunggal |
| Hz | 50 / 60 |
| Penarafan IP (Ingress Protection) | IP56 |
| Arus beban maksimum | 10A |
| Saiz motor maksimum @ input 240V | 1.8 kW |
| Perlindungan lonjakan (surge protection) | Varistor (perintang voltan terkawal) |
Bahan Pembinaan
| Bahan Pembinaan (Materials of Construction) | |
|---|---|
| Bahagian | Bahan |
| Perumah (Casing) | Keluli tahan karat 304 |
| Pendesak (Impellers) | Keluli tahan karat 304 |
| Perumah peringkat (Stages / casing) | Keluli tahan karat 304 |
| Aci pam (Pump shaft) | Keluli tahan karat 316L |
| Peranti pemusat peringkat (Stage centring device) | Keluli tahan karat 304 |
Pengedap mekanikal:
| Karbon |
| O-ring | EPDM |
| Palam (Plug) | Keluli tahan karat 316L |
| Selongsong motor & bracket lantern | Aluminium dengan salutan serbuk poliester dibakar |
| Kaki motor | Xenoy |
| Penutup kipas / kaki belakang (model sehingga 1.05 kW) | Polipropilena |
Lengkung Q–H Pam Horizontal Multistage Untuk HM60 & HM90
Dalam Kotak
Pam Air Inverter Davey HM Horizontal Multistage – HM90-11T
Manual Pengguna
Bukti Pembelian
24 Bulan Waranti Pengeluar (Meningkat 6 Bulan Lagi dengan Skim e-Waranti)
Borang Perhubungan
