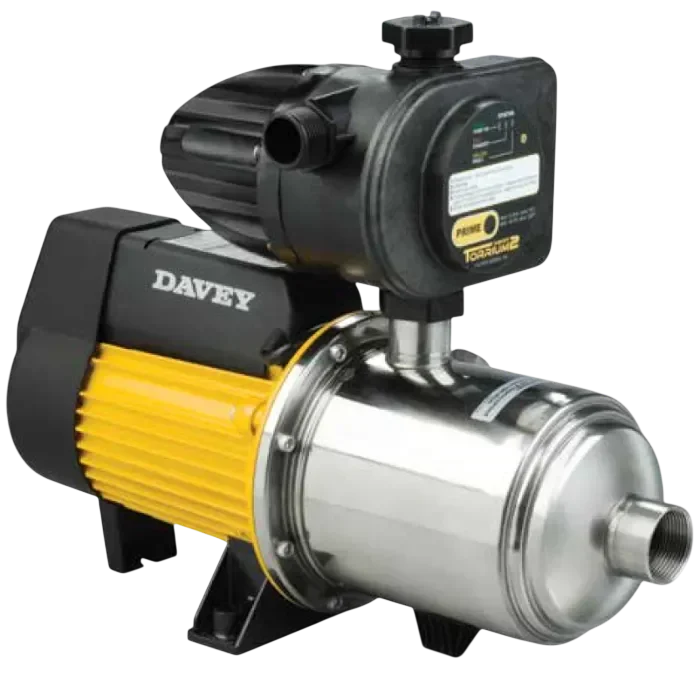

Pam Air Davey Horizontal Multistage Dengan Pengawal Torrium2 - HM90-08T
Ciri-ciri utama:
- Jenis sistem tekanan automatik standard.
- Sesuai untuk isi rumah besar
(5 kepala pancuran dengan 8 paip). - Kegunaan untuk rumah, kebun, berladang dan pertanian.
- 24 bulan waranti untuk pam, motor & pengawal.
(24 + 6 bulan tambahan dengan skim e-Waranti) - Tekanan tetap untuk setiap penggunaan.
- Pemasangan mudah dan terus terang.
Pengelasan:
Gambaran Keseluruhan Pam Air Davey Horizontal Multistage Dengan Pengawal Torrium2 - HM90-08T
Pam Air Davey Horizontal Multistage HM90-08T direka untuk aplikasi kediaman dan pertanian ringan yang memerlukan kadar aliran air yang lebih tinggi dengan prestasi tekanan tinggi yang stabil. Pam Air Davey Horizontal Multistage HM90-08T menggunakan sistem pengepaman empar berbilang peringkat (multistage centrifugal). Beberapa pendesak (impeller) keluli tahan karat pam ini disusun secara dalaman untuk memberikan kecekapan hidraulik maksimum serta tekanan air yang konsisten bagi sistem rumah kediaman dan pengairan yang lebih besar.
Sebagai sebahagian daripada Siri HM oleh Davey Water Products, Pam Air Davey Horizontal Multistage HM90-08T dibina menggunakan komponen hidraulik keluli tahan karat untuk meningkatkan ketahanan, rintangan terhadap kakisan dan kebolehpercayaan jangka panjang dalam keadaan operasi berterusan. Dengan reka bentuk mendatar yang kompak, pam ini mudah dipasang dan menawarkan prestasi pemindahan air yang boleh dipercayai untuk aplikasi domestik bersaiz sederhana hingga besar.
Pam Air Davey Horizontal Multistage HM90-08T dilengkapi dengan sistem pengawal Torrium2 Davey yang menyediakan operasi tekanan malar secara automatik, bersama pengurusan aliran air untuk kecekapan yang lebih baik serta operasi yang lebih senyap. Pam ini lazim digunakan untuk meningkatkan tekanan air domestik, sistem pengairan, pemindahan air hujan dan aplikasi bekalan air domestik. Ia menawarkan gabungan praktikal antara prestasi aliran yang dipertingkatkan, kecekapan tenaga dan penghantaran tekanan air yang boleh dipercayai.
Kaedah Pengenalan Pam Air Davey Horizontal Multistage Dengan Pengawal Torrium2 - HM90-08T
Semua kod produk bagi Davey Water Products adalah berdasarkan struktur pengenalpastian piawai global yang digunakan secara konsisten merentasi rangkaian produk pam airnya. Sistem pengkodan ini memudahkan rujukan teknikal, pengurusan inventori, pengenalpastian spesifikasi serta proses penyusunan gudang bagi pengedar sah dan saluran pengedaran dalaman.
Struktur pengenalpastian bagi pam air Horizontal Multistage Siri HM secara amnya adalah seperti berikut:
- Singkatan bagi siri produk
- Kadar aliran (nominal)
- Peringkat prestasi atau konfigurasi pam
- Pengenal sistem operasi atau pengawal (controller)
Sebagai contoh, kod HM90-08T bermula dengan “HM”, yang merujuk kepada siri pam Horizontal Multistage. Angka “90” merujuk kepada kadar aliran nominal pam sebanyak 90 liter seminit (lpm), sekali gus menunjukkan kapasiti penghantaran air yang lebih tinggi berbanding varian HM60.
Kod “08” merujuk kepada konfigurasi prestasi dan tekanan tertentu dalam rangkaian HM90, manakala akhiran “T” menunjukkan bahawa unit tersebut dibekalkan bersama sistem pengawal automatik Torrium2 daripada Davey.
Kaedah pengenalpastian produk ini menyediakan satu sistem rujukan dalaman yang memudahkan pasukan teknikal Davey, operator gudang dan pengedar sah dalam pengurusan stok yang tepat, kerja-kerja penyelenggaraan teknikal, rujukan alat ganti serta pengesahan pesanan. Selain itu, ia juga membantu pemasang dan pelanggan mengenal pasti model dalam Siri HM berdasarkan keupayaan kadar aliran, tekanan operasi dan konfigurasi pengawal yang digunakan.
Lampiran
Pengawal Torrium2
Ia boleh dipasang sebagai sebahagian daripada Pam Air Davey Horizontal Multistage HM90-08T. Ia merupakan peranti elektrik yang berfungsi sebagai pengawal pintar untuk mengekalkan tekanan air yang konsisten dan aliran air yang stabil di rumah serta bangunan komersial. Sistem ini beroperasi dengan menghidupkan pam apabila berlaku penurunan tekanan dan menghentikan operasi pam apabila kadar aliran air menurun kepada sekitar 1 liter seminit (LPM).
Satu lagi kelebihan Torrium2 ialah ia memudahkan proses menghidupkan dan mematikan pam elektrik Horizontal Multistage. Fungsi mula-henti lembut (soft start-stop) ini direka untuk menghidupkan atau menghentikan pam secara beransur-ansur melalui peningkatan atau pengurangan kelajuan yang perlahan. Ini membantu mengelakkan kesan hentakan air (water hammer) yang berpotensi menyebabkan kerosakan pada sistem paip dan peralatan berkaitan.
Sensor merupakan komponen penting dalam sistem ini. Ia mengesan permintaan air yang tinggi dan hanya mengaktifkan pam apabila tekanan menurun kepada kira-kira 80% daripada tekanan maksimum yang dicapai sebelum ini, iaitu satu tekanan permulaan yang kukuh. Nilai tekanan maksimum ini ditetapkan secara automatik apabila pam penggalak (booster pump) berhenti beroperasi dan boleh menyesuaikan diri mengikut prestasi pam yang digunakan.
Torrium2 dilengkapi dengan fungsi permulaan adaptif (adaptive start), yang membolehkannya membezakan antara penggunaan air yang sebenar dan aliran air yang sangat rendah atau tidak signifikan, seperti titisan air daripada paip yang bocor. Jika kadar aliran menurun ke tahap yang terlalu rendah, pengawal pintar ini akan secara automatik melaraskan tekanan permulaan kepada separuh daripada tetapan tekanan sebelumnya bagi mengelakkan pam beroperasi secara tidak perlu. Apabila kadar aliran air kembali melebihi 0.5 LPM, Torrium2 akan kembali kepada mod permulaan biasa dan mengaktifkan pam Horizontal Multistage seperti biasa.
Perlindungan Operasi Kering (Dry Running Protection): Pam air direka untuk beroperasi dengan aliran cecair yang mencukupi melalui sistemnya. Oleh itu, apabila Torrium2 mengesan kehilangan prime (keadaan di mana pam tidak lagi mempunyai bekalan air yang mencukupi untuk beroperasi dengan betul) pada pam empar Horizontal Multistage Davey, mekanisme keselamatan (fail-safe) akan diaktifkan untuk menghentikan operasi pam sepenuhnya bagi mengelakkan kerosakan. Selepas penutupan tersebut, Torrium2 akan menjalankan kitaran percubaan semula secara automatik pada sela masa tertentu, seperti selepas 5 minit, 30 minit, 1 jam, 2 jam, 4 jam, 8 jam, 16 jam atau 32 jam, bergantung pada keadaan sistem. Selain itu, pengawal ini juga akan melakukan proses tetapan semula (reset) secara automatik supaya pam Horizontal Multistage dapat beroperasi semula apabila tekanan dan bekalan air kembali ke tahap yang sesuai. Bagi model-model Pam Air Davey Horizontal Multistage yang dilengkapi dengan Torrium2, huruf tambahan “T” akan ditambah pada penghujung kod produk rasmi, selepas nombor yang merujuk kepada konfigurasi prestasi atau kuasa pam. Huruf “T” menunjukkan bahawa model tersebut dibekalkan bersama sistem pengawal automatik Torrium2. Contohnya ialah model HM160-14T.
Suis Tekanan Mekanikal
Satu lagi ciri keselamatan yang boleh dipasang pada Pam Air Davey Horizontal Multistage HM90-08T ialah suis tekanan mekanikal (mechanical pressure switch). Suis ini membolehkan pam beroperasi berdasarkan tahap tekanan yang telah ditetapkan oleh pengguna.
Pam elektrik Horizontal Multistage Davey akan dihidupkan atau dimatikan secara automatik apabila tekanan air berada di bawah atau melebihi julat tekanan yang dikehendaki.
Boleh Dilaraskan (Adjustable): Pengguna boleh melaraskan titik tekanan mula (cut-in pressure) dan titik tekanan henti (cut-out pressure) mengikut keperluan sistem bekalan air masing-masing. Kawalan tekanan yang seimbang ini membantu memastikan operasi pam yang lebih stabil dan konsisten. Selain itu, fungsi ini turut membantu melindungi sistem paip daripada kerosakan yang boleh berlaku akibat lonjakan tekanan (pressure surge) atau penurunan tekanan yang tidak diperlukan, sekali gus meningkatkan kebolehpercayaan dan jangka hayat keseluruhan sistem bekalan air.
Penjimatan Tenaga dan Sumber Semula Jadi: Dengan melaraskan suis tekanan pada Pam Air Davey Horizontal Multistage HM90-08T, pengguna boleh mengoptimumkan penggunaan bekalan air mentah yang diterima daripada pembekal air seperti Air Selangor atau institusi pembekalan air yang setara.
Ini kerana kadar aliran air yang tinggi hanya digunakan apabila benar-benar diperlukan, manakala pam akan beroperasi mengikut keperluan sebenar sistem. Pendekatan ini membantu mengurangkan penggunaan tenaga yang tidak perlu, meningkatkan kecekapan operasi serta mengurangkan beban kerja pada pam.
Hasilnya, jangka hayat pam elektrik Horizontal Multistage dapat dipanjangkan, di samping mengurangkan kadar kehausan dan kerosakan pada komponen mekanikal. Ini menjadikan sistem bekalan air lebih cekap, ekonomik dan mampan untuk kegunaan jangka panjang.
Tangki Tekanan
Sebagai pilihan terakhir, tangki tekanan (pressure tank) boleh dipasang pada Pam Air Davey Horizontal Multistage HM90-08T. Ia merupakan komponen yang sangat penting untuk memastikan operasi berterusan semua jenis pam penggalak (booster pump) kerana ia berfungsi menyimpan air bagi mengurangkan kekerapan kitaran hidup dan mati pam.
Tangki ini menggunakan membran diafragma tiruan (simulated diaphragm) yang berfungsi untuk memisahkan udara dan air di dalam tangki tekanan. Pemisahan ini amat penting kerana fenomena kavitasi boleh berlaku apabila cecair bercampur dengan udara, dan kavitasi boleh menyebabkan kerosakan serius pada sistem serta persekitaran sekeliling jika tidak dikawal.
Di dalam tangki, air yang disimpan akan menekan diafragma, lalu memampatkan udara di bahagian atasnya. Pam empar Horizontal Multistage akan berhenti secara automatik apabila tekanan dalam sistem mencapai tahap tertentu pada takungan. Air hanya akan terus dibekalkan apabila berlaku permintaan aliran, seperti apabila paip digunakan, kepala pancuran (shower head) dihidupkan, atau sistem tandas beroperasi.
Apabila tekanan menurun dari tahap cut-out ke cut-in, pam Pam Air Davey Horizontal Multistage HM90-08T akan diaktifkan semula secara automatik untuk mengisi semula sistem sehingga mencapai tekanan yang diperlukan. Dengan cara ini, operasi pam menjadi lebih stabil, cekap dan mengurangkan kehausan komponen akibat kitaran hidup-mati yang terlalu kerap.
Sijil
Dengan kelayakan akreditasi yang lengkap, Davey kini bersedia untuk membuka pasaran baharu di seluruh dunia termasuk rantau Asia Tenggara, di mana Malaysia turut berada. Oleh itu, Pam Air Davey Horizontal Multistage HM90-08T telah lulus semua ujian serta memiliki pensijilan yang diperlukan. Pensijilan ini merangkumi penggunaan dalam peralatan domestik, pengesahan keselamatan air untuk kegunaan harian, serta pemantauan dan ujian rapi sepanjang proses pengeluaran bagi memastikan kualiti yang konsisten.
Pam air Horizontal Multistage Davey telah menjalani ujian ketat oleh Société Générale de Surveillance dan sesuai digunakan untuk aplikasi kediaman serta sistem bekalan air yang selamat. Aspek perlindungan elektrik turut merangkumi pencegahan risiko seperti renjatan elektrik, litar pintas pada pam empar, risiko kebakaran, serta keperluan reka bentuk penutup dan perumahan (enclosure) yang selamat bagi sistem pam multistage.
Davey mematuhi Piawaian Eropah bagi pam Horizontal Multistage untuk memastikan keselamatan, tahap kualiti yang tinggi, kebolehoperasian antara sistem (interoperability), pendekatan mesra alam serta akses perdagangan ke pasaran Eropah. Piawaian ini merupakan rangka kerja pengawalseliaan yang digunakan untuk menyeragamkan keperluan teknikal di seluruh Eropah. Produk ini juga menunjukkan bagaimana pembangunan teknologi moden memberi manfaat kepada masyarakat.
Davey turut memastikan semua produk kejuruteraan mekanikalnya mematuhi piawaian International Electrotechnical Commission, iaitu badan antarabangsa terkemuka dalam piawaian berkaitan voltan dan teknologi elektronik yang telah ditubuhkan sejak tahun 1906. Ini bertujuan memudahkan perjanjian pengiktirafan bersama (Mutual Recognition Agreements – MRA) serta memperluas akses perdagangan antarabangsa.
Salah satu kelebihan utama yang meningkatkan keyakinan pasaran terhadap produk Davey ialah pematuhan terhadap piawaian keselamatan elektrik di Australia. Pam Horizontal Multistage HM90-08T dan varian motor dieselnya telah diluluskan mengikut piawaian keselamatan elektrik Australia yang dikawal selia secara bebas dan bukan berasaskan keuntungan.
Seperti semua komponen sistem air, pam ini juga tidak boleh menimbulkan risiko kesihatan apabila digunakan bersama air minuman (potable water) mengikut piawaian AS/NZS 4020:2005 yang merupakan standard emas di Australia. Pensijilan ini amat penting bagi pengeluar dan pembekal seperti Davey untuk memastikan air yang melalui sistem pam kekal selamat untuk diminum. Ia merangkumi pelbagai aspek ujian terhadap paip, sambungan, salutan serta bahan berkaitan.
Selain itu, Davey turut memperoleh pensijilan keselamatan pengguna di rantau Oceania termasuk piawaian New Zealand sebagai sebahagian daripada keperluan eksport.
ISO 9001: merupakan standard pengurusan kualiti antarabangsa yang membezakan pengeluar pam kelas pertengahan daripada pemain industri bertaraf tinggi. Melalui audit berterusan, proses pengeluaran Pam Air Davey Horizontal Multistage HM90-08T didapati konsisten merentasi setiap kelompok pengeluaran serta rangkaian pengedaran.
ISO 14001: pula menekankan pendekatan mesra alam dalam pengeluaran pam Horizontal Multistage untuk memastikan kelestarian jangka panjang. Pelaksanaan standard ini membolehkan operasi pengeluaran dijalankan dengan lebih cekap, termasuk pengurangan penggunaan tenaga semasa tempoh tidak aktif, penggunaan lampu LED, pengoptimuman proses pengeluaran serta amalan kitar semula yang lebih sistematik.
Kesemua pensijilan ini telah meningkatkan keyakinan serta reputasi Davey, sekali gus memberi manfaat kepada pelanggan yang menggunakan Pam Air Davey Horizontal Multistage HM90-08T secara berulang dan berpanjangan.
Pam Motor Berkuasa Penuh, Kelajuan Konsisten
Pam Air Davey Horizontal Multistage HM90-08T direka untuk memberikan tekanan air yang konsisten dan berkuasa penuh sepanjang tempoh penggunaannya. Ini merupakan salah satu bentuk asas pam empar (centrifugal pump) yang beroperasi secara stabil tanpa mengira tempoh penggunaan semasa.
Pam Air Davey Horizontal Multistage HM90-08T juga mudah dipasang. Ia hanya perlu diletakkan di bawah tangki air dan disambungkan kepada bekalan kuasa elektrik. Selepas itu, pam akan mula mengepam air secara automatik. Bagi pemilik rumah atau perniagaan yang ingin memasang pam air secara terus, tiada konfigurasi tambahan yang rumit diperlukan.
Pada bahagian belakang pam Horizontal Multistage Davey, terdapat lapisan pelindung yang melindungi komponen daripada hakisan luaran dan kakisan, menggunakan salutan kuning ikonik jenama tersebut. Di dalam perumah (enclosure) ini terdapat motor utama yang memutarkan aci pam bagi menghasilkan tekanan air ke dalam sistem rumah.
Unit ini juga merupakan model paparan daripada Davey Malaysia, Siri HM, yang digunakan untuk tujuan pameran dan demonstrasi teknikal.
Pam Air Davey Horizontal Multistage HM90-08T mempunyai kitaran operasi setiap jam yang mampu mengatasi banyak model pam empar (centrifugal pump) pesaing, membolehkannya mencapai jumlah permulaan yang stabil dan tahan lama tanpa kegagalan mekanikal—satu nilai utama yang menjadi tarikan kepada ramai pelanggan. Namun begitu, hanya beberapa jenis khas pam Horizontal Multistage mampu mencapai lebih daripada 200 kali permulaan sejam.
Kebolehpercayaan dan Ketahanan: Jangka hayat perkhidmatan yang panjang bagi pam Horizontal Multistage ini merupakan bukti kepada konsep kejuruteraan mekanikal yang kukuh dalam reka bentuknya. Ia disokong oleh aktiviti penyelidikan dan pembangunan yang berterusan, budaya kejuruteraan yang matang, serta ketersediaan pelbagai alat ganti yang mudah diperoleh sekiranya penyelenggaraan diperlukan.
Kecekapan: Teknologi elektromekanikal pada motor pam ini telah dibangunkan dengan baik dan tidak memerlukan pelarasan tambahan. Ia dilengkapi dengan komponen yang mencukupi serta motor elektrik yang memberikan aliran kuasa terus yang stabil untuk kegunaan seperti mandi, pengairan atau kerja pembersihan.
Dengan sokongan rantaian bekalan yang kukuh di Davey Malaysia, Pam Air Davey Horizontal Multistage HM90-08T boleh dipasang dan diedarkan secara pukal dengan lebih efisien, menjadikannya produk yang kos efektif serta digunakan secara meluas di seluruh dunia.
Pemasangan HM90-08T untuk Kegunaan Rumah Tangga
Pam Air Davey Horizontal Multistage HM90-08T merupakan pilihan yang sangat sesuai untuk rumah dan sistem bekalan air yang memerlukan kapasiti aliran air yang lebih tinggi bagi memenuhi peningkatan permintaan harian. Model HM90-08T daripada Siri Horizontal Multistage (HM) Davey sering disyorkan untuk kediaman dua tingkat yang lebih besar, rumah yang mempunyai lebih daripada satu bilik mandi, atau sistem domestik yang mempunyai beberapa titik penggunaan air yang beroperasi secara serentak.
Apabila memilih sistem tekanan air yang sesuai untuk kediaman, jurutera dan pemasang biasanya mengambil kira beberapa parameter seperti panjang paip, jumlah keluaran air, ketinggian bangunan, keperluan kestabilan tekanan air, penggunaan air serentak, serta jumlah keseluruhan penggunaan air harian. Pam Air Davey Horizontal Multistage HM90-08T mempunyai kadar aliran nominal sebanyak 90 liter seminit, menjadikannya sistem pengagihan air yang ideal untuk rumah yang memerlukan prestasi yang lebih berkuasa dan stabil.
Aplikasi Biasa HM90-08T
Antara aplikasi utama bagi Pam Air Davey Horizontal Multistage HM90-08T termasuk:
- Sistem penggalak tekanan (pressure boosting) untuk rumah besar
- Penggunaan domestik dengan pelbagai bilik mandi
- Sistem penyiraman taman dan pengairan
- Sistem penuaian air hujan (rainwater harvesting)
- Pemindahan air untuk kegunaan rumah secara umum
Pam Air Davey Horizontal Multistage HM90-08T dilengkapi dengan komponen hidraulik keluli tahan karat dan digabungkan dengan sistem pengawal Torrium2 Davey untuk memudahkan pengagihan air di seluruh kawasan kediaman serta menyediakan operasi tekanan malar secara automatik.
Konfigurasi pendesak berbilang peringkat (multistage impeller) membolehkan prestasi hidraulik yang efisien, operasi yang lebih senyap, serta pengurangan penggunaan tenaga.
Secara keseluruhan, Pam Air Davey Horizontal Multistage HM90-08T direka untuk sistem bekalan air rumah moden, menawarkan penyelesaian yang tahan lama dan cekap kepada pengguna yang memerlukan kapasiti aliran air yang lebih tinggi dengan prestasi tekanan harian yang stabil dan boleh dipercayai.
Saiz Salur Masuk
Tekanan sistem boleh ditingkatkan dengan membenarkan bendalir yang sesuai masuk ke dalam sistem melalui bahagian sedutan (suction inlet) mana-mana pam air. Secara lebih terperinci, keadaan ini boleh berbeza bergantung pada jenis pam empar (centrifugal pump) yang digunakan.
Sebagai contoh, pertimbangkan pam sump. Sistem air dalam pam jenis ini boleh menyedut air kumbahan ke dalam enjin dan mengeluarkan serpihan yang terperangkap melalui pengisar serta penapis (filter-strainer) di bahagian masuk. Ini membantu dalam pengurusan banjir serta pengurusan sisa, yang penting dari sudut kebersihan dan aspek etika.
Namun, Pam Air Davey Horizontal Multistage HM90-08T direka khusus untuk digunakan dalam sistem tekanan rumah. Fungsi utamanya adalah untuk menyalurkan air minuman (potable water) sahaja dan bukan untuk aplikasi kumbahan atau air sisa.
Aliran Satu Arah (Unidirectional Flow): Motor elektrik menghasilkan perbezaan tekanan yang menarik air masuk dan mengarahkan bendalir secara satu arah ke bahagian pendesak (impeller) dalam pam Horizontal Multistage. Reka bentuk dinamik ini memastikan aliran air yang stabil serta kadar aliran yang konsisten sepanjang operasi pam.
Saiz saluran masuk (inlet) pam elektrik berbeza mengikut model. Apabila aliran air menjadi lebih mudah untuk disalurkan, ia membantu memastikan output pam sepadan dengan sistem paip kediaman. Jika diameter paip jauh lebih kecil atau lebih besar berbanding saluran masuk Pam Air Davey Horizontal Multistage HM90-08T, penyambung (connector) boleh digunakan untuk merapatkan dan menyesuaikan perbezaan saiz tersebut.
Bahagian sedutan (suction inlet) bagi semua model Davey HM diringkaskan dalam jadual berikut:
| Model Fasa Tunggal 230V ± 10% | ||
|---|---|---|
| Kod Produk | Port Sedutan (BSP) | Port Pelepasan (BSP) |
| HM90-08T | 1¼” F | 1″ M |
Jika tiada ruang udara dalam sistem air dan Pam Air Davey Horizontal Multistage HM90-08T menerima sedutan air penuh, Net Positive Suction Head (NPSH) akan berlaku secara automatik.
Geseran yang Lebih Rendah: Diameter salur masuk yang lebih besar pada pam empar ini membolehkan lebih banyak air masuk dengan rintangan yang lebih rendah, sekali gus membolehkan pam mengalir pada kadar yang lebih tinggi. Sekali lagi, terdapat keadaan di mana proses self-priming mempercepat dengan ketara.
Volut
Sebenarnya, di bawah selongsong silinder yang menutup beberapa peringkat (penyebar diffuser dan pendesak impeller), terdapat volute berbentuk spiral yang diperbuat daripada gabungan logam komposit yang digilap serta tahan lasak. Bagi Pam Air Davey Horizontal Multistage HM90-08T, reka bentuk ini dilaksanakan atas beberapa sebab:
Air mengalir secara berterusan melalui peringkat pendesak dan membantu meningkatkan kekuatan aliran tekanan ketika bendalir keluar. Volute bagi pam elektrik ini direka khusus untuk mengurangkan pergolakan (turbulence) bagi mengoptimumkan kadar aliran.
Selongsong volut yang tebal juga bertindak sebagai perlindungan yang menghalang pencemaran luar seperti sampah dan bendasing daripada memasuki sistem, sekali gus memastikan air bersih yang dibekalkan oleh pam Horizontal Multistage kekal tidak tercemar.
Perumah volute keluli tahan karat 304 tugas berat. Ia mengandungi komponen dalaman yang dibahagikan kepada beberapa ruang peringkat (staging chambers) seperti pendesak (impeller), pengedap mekanikal (mechanical seal), penyebar (diffuser) dan lain-lain. Gambar ini diambil di bilik pameran, iaitu bagi pam Davey Horizontal Multistage HM90-08T.
Perubahan Keadaan Tenaga: Daripada daya sedutan motor yang menggerakkan air ke bahagian dalaman di mana pendesak berada, air secara beransur-ansur ditolak dari pusat dan dipacu secara empar (centrifugal) ke arah dinding luar aloi, sebelum dilepaskan ke bahagian outlet pam Horizontal Multistage. Perubahan tenaga dalam urutan ini berlaku di beberapa titik, daripada tenaga kinetik kepada tenaga tekanan. Ini berlaku akibat pengurangan halaju dan peningkatan tekanan air apabila ruang volute diisi. Fenomena ini mengikuti prinsip yang diperkenalkan oleh Prinsip Bernoulli, iaitu satu prinsip berdasarkan pemerhatian saintifik terhadap aliran bendalir.
Pengisian Sendiri (Self-Priming): Pam air Horizontal Multistage HM90-08T akhirnya akan kehilangan sebarang ruang udara yang membolehkannya berfungsi sebagai sistem self-priming apabila badan volute telah dibasahi dan diisi sepenuhnya dengan air. Jika tidak, terdapat risiko berlakunya kavitasi yang boleh merosakkan sistem. Kavitasi berlaku apabila gelembung udara yang terperangkap masuk bersama air ke dalam pendesak yang sedang berputar, menyebabkan gangguan aliran dan potensi kerosakan mekanikal.
Pendesak & Penyebar
Di dalam ruang volute terdapat pembahagian kompartmen bagi pendesak (impeller) dan penyebar (diffuser), yang disusun secara teratur dalam bentuk badan peringkat (staging bodies) dari satu tahap ke tahap yang lain. Struktur ini juga dikenali sebagai pendakap perlindungan, dan memainkan peranan penting sebagai sokongan penetapan yang memastikan komponen tersebut kekal stabil serta tidak longgar di dalam Pam Air Davey Horizontal Multistage HM90-08T apabila operasi dan putaran bermula.
Dengan setiap ruang badan peringkat ini, tekanan yang diperlukan untuk kegunaan optimum seperti paip air yang mengalir, aktiviti mandi (showering), atau kegunaan harian lain akan meningkat secara berperingkat apabila air bergerak dari satu fasa ke fasa yang seterusnya.
Reka Bentuk Pendesak Tertutup
Pendesak tertutup (closed impeller) dipasang pada aci untuk mengurangkan beban tujahan (thrust load) serta digunakan bagi meningkatkan pengendalian bendalir ketika memacu pemutar (rotor).
Pam elektrik (electropump) juga terkenal dengan prestasi hidraulik yang sangat baik, yang dipertingkatkan lagi melalui reka bentuk dinding berkembar (depan dan belakang) serta reka bentuk bilah (vane) yang mengarahkan bendalir di dalamnya untuk menghasilkan aliran pelepasan yang stabil dan boleh dipercayai menggunakan daya empar (centrifugal forcea).
Pencegahan Kavitasi: Penghalang pelindung pada pendesak mengurangkan kebarangkalian pembentukan dan keruntuhan gelembung udara di dalam air, sekali gus mengurangkan risiko kerosakan pada Pam Air Davey Horizontal Multistage HM90-08T pada masa hadapan.
Pam empar berbilang peringkat (horizontal multistage centrifugal pump) mempunyai jangka hayat yang lebih panjang. Ia mengurangkan beban tujahan, sekali gus mengurangkan kehausan pada galas (bearing), kekerapan penggunaan, serta kos penyelenggaraan aci (shafting).
Pendesak (impeller) dan penyebar (diffuser) bagi Pam Air Davey Horizontal Multistage HM90-08T diperbuat daripada keluli tahan karat untuk mengelakkan kakisan akibat jumlah bendalir yang besar. Bahan ini juga membantu pam menahan kitaran operasi yang tinggi, seperti yang lazim berlaku pada pam jenis ini.
Kelicinan Permukaan: Pendesak digilap secara manual sehingga mencapai tahap kelicinan yang maksimum sebelum dipasang ke dalam pam elektrik (electropump). Proses ini mengurangkan tegangan permukaan dengan lebih lanjut, sekali gus meminimumkan geseran dan pergolakan (turbulence) sebanyak mungkin. Pengubahsuaian ini pada Pam Air Davey Horizontal Multistage HM90-08T meningkatkan kecekapan aliran bendalir serta mengurangkan penggunaan tenaga yang tidak perlu (kilowatt).
Prestasi Boleh Dipercayai pada Pelbagai Suhu Aliran: Pendesak pam berbilang peringkat ini diperbuat daripada keluli tahan karat berkualiti tinggi, membolehkan ia mengendalikan air panas atau sejuk dengan mudah. Sifat mekanikalnya hampir tidak mengalami pengembangan atau pengecutan yang ketara, sekali gus memastikan prestasi operasi yang stabil dalam pelbagai keadaan suhu.
Perlindungan Generator dengan Plat Belakang dan Pengedap Mekanikal
Faktor paling kritikal yang menentukan sama ada Pam Air Davey Horizontal Multistage HM90-08T akan terus beroperasi dengan baik ialah keseimbangan antara kejuruteraan elektrik dan aplikasi mekanikalnya. Pam ini juga dilengkapi dengan plat belakang (backplate) dan elemen pengedap mekanikal (mechanical seal) bagi memastikan tiada percikan air dapat mencapai motor utama. Komponen elektroteknik di dalam enjin tidak boleh terkena air kerana ia boleh menyebabkan litar pintas. Ruang selebihnya dimeterai menggunakan gasket atau washer.
Pada masa yang sama, air diagihkan dalam bentuk aliran berpusar (spiral flow) menuju ke saluran pelepasan, sekali gus mencapai bekalan air yang dikehendaki melalui mekanisme pam empar (centrifugal pump). Plat belakang dan pengedap mekanikal juga dipasang untuk menstabilkan aci (shaft), memastikan Pam Air Davey Horizontal Multistage HM90-08T tidak menjadi tidak seimbang atau terbalik semasa operasi bermula.
Selain itu, satu cincin pengunci (circlip) digunakan dalam sistem pengedap mekanikal pam air Horizontal Multistage untuk memindahkan tegasan putaran ke arah pengedap dan mengekalkannya dalam keadaan terkawal pada setiap masa. Cincin ini terletak sebelum plat belakang. Dalam manual rasmi Davey Water Products, komponen ini dirujuk sebagai clip spring, namun ia tidak digunakan dalam siri HM80 dan HM150.
O-Ring Penutup Kedap Udara dan Pengatur Jarak Penyerap Getaran
Pam elektrik (electropump) Horizontal Multistage HM90-08T direka dengan penggunaan O-ring pada setiap komponen teras, di mana sesuai, yang menghubungkan satu bahagian dalaman dengan bahagian lain. Ini memastikan sambungan yang ketat (snug fit) serta menghalang sebarang kebocoran tersembunyi daripada berlaku. Bahan hidrokarbon yang digunakan sesuai untuk Pam Air Davey Horizontal Multistage HM90-08T kerana ia serasi dengan rintangan suhu tinggi pam tersebut. Bahan hidrokarbon ini dibentuk bersama getah EPDM (ethylene propylene diene monomer), yang lebih baik berbanding neoprena dari segi ketahanan terhadap suhu panas. Kebanyakan O-ring ini biasanya terletak di dalam perumah volute (volute housing).
Pengatur jarak (spacers) pula dipasang untuk mengekalkan jarak yang betul serta mengelakkan geseran antara komponen berputar dalam pam Horizontal Multistage HM90-08T. Susunan ini penting bagi memastikan galas mekanikal (mechanical bearings) kekal pada kedudukan yang betul dan mengelakkan sebarang komponen daripada menerima tekanan berlebihan apabila pam elektrik mula beroperasi.
Spacer dalam Pam Empar Berbilang Peringkat Horizontal Multistage bertindak sebagai penyerap getaran separa (pseudo-vibration absorber) yang mengurangkan tekanan tidak perlu pada mesin serta mengurangkan kekakuan sistem.
Seorang juruteknik sedang memasang O-ring pada bahagian sambungan pam Davey. Gambar dekat (close-up). O-ring ini diperbuat daripada ethylene propylene diene monomer (EPDM). Tahap keanjalan getah yang berbeza dipilih untuk digunakan dalam pam air yang beroperasi dalam julat suhu yang lebih luas.
Selain itu, bahagian dalaman pam air ini semuanya diperbuat daripada keluli tahan karat 304 (atau SUS304) berkualiti tinggi seperti pendesak (impeller), pengedap mekanikal (mechanical seal), spacer, circlip dan perumah volute (volute casing) bagi memastikan keseragaman dari segi ketahanan dan kekuatan.
Aci (shaft) utama pula diperbuat daripada keluli tahan karat SUS316 dan merupakan satu-satunya komponen yang disambungkan terus ke motor. Ini bertujuan untuk memindahkan kuasa putaran dengan lebih berkesan.
Had Operasi Pam HM90-08T dengan Torrium2
| Had Operasi | |
|---|---|
| Kadar aliran berterusan maksimum | 200 lpm |
| Tekanan operasi maksimum | 700 kPa* |
| Arus maksimum | 10 amp |
| Julat tekanan cut-in | 80% daripada head hentian pam |
| Suhu air maksimum | 65°C / 149°F |
*Bergantung pada penarafan tekanan tangki pilihan, tekanan operasi sehingga 820 kPa boleh dicapai.
*Simbol “L” adalah sinonim bagi liter.
*kPa ialah unit terbitan bagi tekanan.
*psi juga ditakrifkan sebagai paun per inci persegi (pounds per square inch).
*amp ialah singkatan bagi ampere, yang juga dikenali sebagai “A”.
*Darjah Celsius ditandakan sebagai °C, manakala °F ialah varian Amerika Syarikat bagi darjah Fahrenheit.
Prestasi Hidraulik Pam Air Davey Horizontal Multistage HM90-08T dengan Torrium2
| Modal Satu Fasa | HM90-08T |
Motor: P1 kW | 1.1 0.78 |
| Amps: Run Start | 4.9 20 |
| Salur (BSP): Masuk Keluar | 1¼” F 1″ M |
| Tekanan operasi nominal (kPa) | 310 |
| Tekanan pam maksimum (kPa) | 460 |
Pra-cas udara tangki (kPa) | 320 |
| Kadar aliran nominal (L / min) | 90 |
Data Elektrik Pam Air Davey Horizontal Multistage HM90-08T dengan Torrium2
| Pam | |
| Kelajuan | 2900 rpm |
Voltan bekalan
| 230±10% 415±10% |
| Frekuensi bekalan | 50 Hz |
Kelas perlindungan perumah (enclosure)
| IP55 |
Kelas penebatan | Class F |
| Torrium2 | |
| Voltan | 220V-240V ± 10% |
| Fasa | Tunggal |
| Hz | 50 / 60 |
| Penarafan IP (Ingress Protection) | IP56 |
Arus beban maksimum | 10A |
Saiz maksimum motor @ input 240V | 1.8 kW |
Perlindungan lonjakan (surge protection) | Varistor (perintang voltan berubah) |
*RPM ialah singkatan bagi putaran per minit (revolution per minute).
*Hz juga dikenali sebagai Hertz.
*Arus dalam “A” merujuk kepada ampere.
*kW ialah singkatan bagi kilowatt.
Kehilangan Hidraulik Pam Air HM90-08T Dengan Torrium2
Lengkung Q-H Pam Air HM90-08T Dengan Torrium2
Dalam Kotak
Pam Air Inverter Davey HM Horizontal Multistage – HM90-08T
Manual Pengguna
Bukti Pembelian
24 Bulan Waranti Pengeluar (Meningkat 6 Bulan Lagi dengan Skim e-Waranti)
Borang Perhubungan
