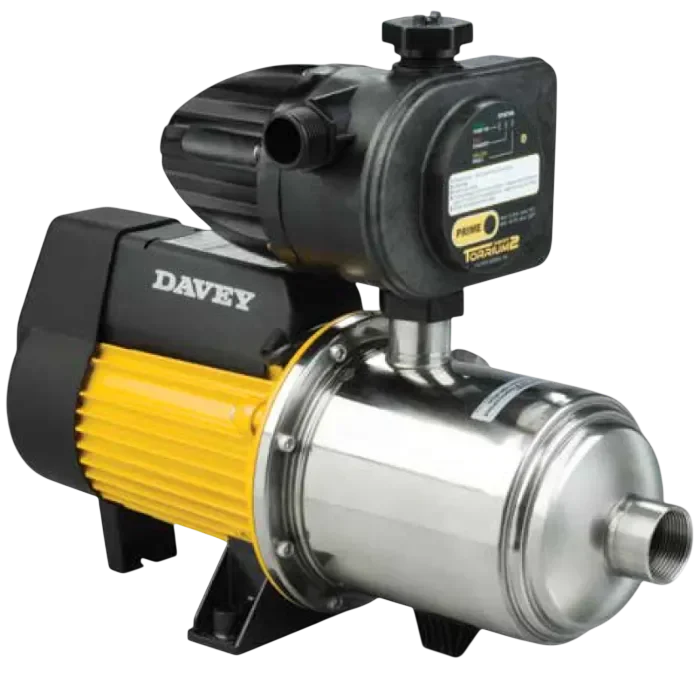

Pam Air Davey Horizontal Multistage - HM60-08T
Ciri-ciri utama:
- Jenis sistem tekanan automatik standard.
- Sesuai untuk isi rumah besar
(3-4 kepala pancuran dengan 5-7 paip). - Kegunaan untuk rumah, kebun, berladang dan pertanian.
- 24 bulan waranti untuk pam, motor & pengawal.
(24 + 6 bulan tambahan dengan skim e-Waranti) - Tekanan tetap untuk setiap penggunaan.
- Pemasangan mudah dan terus terang.
Pengelasan:
Gambaran Keseluruhan Pam Air Davey Horizontal Multistage - HM60-08T
Pam Air Davey Horizontal Multistage HM60-08T ialah penyelesaian pemindahan air yang kompak dan cekap. Reka bentuk multitahapnya menyediakan aliran air yang boleh dipercayai untuk kegunaan isi rumah dan sistem pengairan ringan, dengan prestasi tekanan air yang stabil. HM60-08T dilengkapi dengan beberapa pendesak (impeller) keluli tahan karat yang disusun secara bertingkat untuk menghasilkan tekanan yang lebih tinggi dengan operasi yang lancar dan senyap. Ia sesuai digunakan di rumah moden, sistem penyiraman taman dan aplikasi peningkatan tekanan air domestik.
HM60-08T merupakan sebahagian daripada Siri HM Davey yang popular, iaitu siri pam empar multitahap mendatar yang direka untuk aplikasi bekalan air harian yang boleh dipercayai. Pam ini mempunyai komponen hidraulik dalaman yang diperbuat daripada keluli tahan karat, memberikan rintangan yang sangat baik terhadap kakisan dan kehausan serta memanjangkan jangka hayat operasi walaupun digunakan secara berterusan. Reka bentuk mendatarnya yang kompak juga memudahkan pemasangan di kawasan kediaman yang mempunyai ruang terhad, sambil mengekalkan prestasi hidraulik yang cekap.
HM60-08T dilengkapi dengan motor TEFC (Totally Enclosed Fan Cooled) yang tahan lasak serta profil pendesak yang cekap, yang membantu mengurangkan penggunaan tenaga dan memastikan tekanan air yang konsisten di seluruh sistem paip rumah. HM60-08T menawarkan keseimbangan ideal antara penjimatan ruang, kecekapan tenaga dan prestasi tekanan air yang boleh dipercayai. Oleh itu, ia sering digunakan untuk aplikasi bekalan air seperti peningkatan tekanan air domestik, sistem pengairan dan pemindahan air hujan.
Pam Air Davey Horizontal Multistage HM60-08T ialah penyelesaian pemindahan air yang kompak dan cekap. Reka bentuk multitahapnya menyediakan aliran air yang boleh dipercayai untuk kegunaan isi rumah dan sistem pengairan ringan, dengan prestasi tekanan air yang stabil. HM60-08T dilengkapi dengan beberapa pendesak (impeller) keluli tahan karat yang disusun secara bertingkat untuk menghasilkan tekanan yang lebih tinggi dengan operasi yang lancar dan senyap. Ia sesuai digunakan di rumah moden, sistem penyiraman taman dan aplikasi peningkatan tekanan air domestik.
HM60-08T merupakan sebahagian daripada Siri HM Davey yang popular, iaitu siri pam empar multitahap mendatar yang direka untuk aplikasi bekalan air harian yang boleh dipercayai. Pam ini mempunyai komponen hidraulik dalaman yang diperbuat daripada keluli tahan karat, memberikan rintangan yang sangat baik terhadap kakisan dan kehausan serta memanjangkan jangka hayat operasi walaupun digunakan secara berterusan. Reka bentuk mendatarnya yang kompak juga memudahkan pemasangan di kawasan kediaman yang mempunyai ruang terhad, sambil mengekalkan prestasi hidraulik yang cekap.
HM60-08T dilengkapi dengan motor TEFC (Totally Enclosed Fan Cooled) yang tahan lasak serta profil pendesak yang cekap, yang membantu mengurangkan penggunaan tenaga dan memastikan tekanan air yang konsisten di seluruh sistem paip rumah. HM60-08T menawarkan keseimbangan ideal antara penjimatan ruang, kecekapan tenaga dan prestasi tekanan air yang boleh dipercayai. Oleh itu, ia sering digunakan untuk aplikasi bekalan air seperti peningkatan tekanan air domestik, sistem pengairan dan pemindahan air hujan.
Kaedah Pengenalan
Translate to Malay:
All product coding within Davey Water Products is based on a standard naming structure used across the product range globally. This coding method is used to simplify product identification, specification referencing, warehouse tracking and technical verification processes. The identification format of the HM Series Horizontal Multistage water pumps is generally organised as follows:
1. Short form of product series.
2. Nominal Durchflussrate.
3. Reference to power or stage.
4. Controller or configuration ID.
Sebagai contoh, kod produk HM60-08T bermula dengan “HM”, yang menandakan siri Horizontal Multistage. Angka “60” merujuk kepada kadar aliran nominal sebanyak 60 liter seminit (lpm), iaitu kadar aliran yang direka untuk disampaikan oleh pam semasa operasi. Kod “08” menunjukkan konfigurasi pam dan tahap prestasinya dalam rangkaian HM60. Akhiran “T” pula menunjukkan bahawa unit tersebut dibekalkan bersama sistem pengawal Torrium2 Davey untuk operasi tekanan automatik.
Davey menggunakan sistem pengenalpastian produk ini secara dalaman untuk pengurusan inventori, sokongan teknikal, penjejakan spesifikasi dan ketepatan pesanan. Sistem ini juga membolehkan pengedar sah, juruteknik dan pelanggan mengenal pasti dengan cepat perbezaan prestasi aliran, keupayaan tekanan dan konfigurasi operasi bagi pelbagai model dalam Siri HM.
Lampiran
Pengawal Torrium2
Apabila dipasang pada pam empar Davey Siri HM, Torrium2 berfungsi sebagai komponen integrasi yang penting. Ia merupakan teknologi elektronik yang direka untuk bertindak sebagai pengawal pintar bagi mengawal aliran air secara konsisten serta memastikan tekanan air yang stabil di kediaman dan bangunan komersial. Sistem ini beroperasi dengan menghidupkan pam apabila berlaku penurunan tekanan dan menghentikannya apabila kadar aliran menurun ke tahap rendah, iaitu sekitar 1 liter seminit (LPM).
Tekanan Permulaan yang Kuat (Strong Starting Pressure): Sensor yang mengesan permintaan air yang tinggi merupakan komponen utama sistem ini. Torrium2 hanya akan mengaktifkan pam apabila tekanan menurun sehingga 80% daripada tekanan maksimum yang dihasilkan. Nilai ambang ini ditetapkan secara automatik berdasarkan prestasi pam dan akan digunakan semula setiap kali pam penggalak (booster pump) berhenti beroperasi. Ciri ini memastikan tindak balas yang cekap terhadap peningkatan permintaan air sambil mengekalkan tekanan yang stabil.
Kebolehsuaian Permulaan (Start Adaptability): Kitaran hidup dan mati (cycling) pam air sering berlaku akibat kebocoran dalam sistem. Namun, Torrium2 cukup pintar untuk membezakan antara penggunaan air sebenar oleh pengguna dan kebocoran kecil yang tidak diperlukan, seperti titisan air daripada paip. Pengawal pintar ini akan melaraskan tekanan permulaan kepada 50% daripada tekanan operasi terakhir apabila kadar aliran yang sangat rendah dikesan, sekali gus membantu mengurangkan kitaran pam yang tidak perlu. Pada masa yang sama, jika kadar aliran meningkat melebihi 0.5 LPM, Torrium2 akan kembali kepada mod permulaan adaptifnya untuk mengaktifkan semula pam Horizontal Multistage bagi memenuhi permintaan air.
Perlindungan Operasi Kering (Dry-Running Protection): Pam air sentiasa direka untuk beroperasi dengan aliran cecair yang mencukupi melaluinya. Oleh itu, apabila Torrium2 mengesan kehilangan prime (loss of prime) pada pam empar Horizontal Multistage Davey, mekanisme keselamatan (fail-safe) akan diaktifkan untuk menghentikan operasi pam sepenuhnya bagi mengelakkan kerosakan. Selain itu, Torrium2 akan cuba menghidupkan semula sistem secara automatik selepas tempoh tertentu, iaitu selepas 5 minit, 30 minit, atau selepas 1, 2, 4, 8, 16 dan 32 jam, bergantung kepada keadaan sistem. Sebaik sahaja tekanan air yang mencukupi dipulihkan, Torrium2 akan mengaktifkan semula pam Horizontal Multistage secara automatik untuk meneruskan operasi seperti biasa.
Suis Tekanan Mekanikal
Suis Tekanan Mekanikal (Mechanical Pressure Switch): Suis tekanan mekanikal boleh dipasang pada pam Horizontal Multistage Davey sebagai komponen kawalan yang mengaktifkan atau menghentikan operasi pam berdasarkan tahap tekanan yang telah ditetapkan.
Pengaktifan/Penyahaktifan (Trigger/Closure): Pam elektrik Horizontal Multistage Davey akan dihidupkan atau dimatikan secara automatik apabila tekanan air meningkat atau menurun melepasi julat tekanan optimum yang ditetapkan. Ini memastikan sistem bekalan air beroperasi secara konsisten mengikut keperluan pengguna.
Boleh Dilaraskan (Adjustable): Pengguna boleh melaraskan titik tekanan mula (cut-in pressure) dan titik tekanan henti (cut-out pressure) mengikut keperluan sistem bekalan air masing-masing. Pelarasan ini membantu memastikan operasi yang lebih seimbang dan lancar tanpa memberikan beban berlebihan kepada pam air Horizontal Multistage Davey. Di samping itu, ia membantu mengurangkan kejadian penurunan atau lonjakan tekanan yang tidak diperlukan, yang berpotensi merosakkan sistem paip dan komponen berkaitan.
Pemuliharaan Sumber dan Tenaga (Resource and Energy Conservation): Dengan menggunakan pam air Horizontal Multistage bersama variasi suis tekanan, sumber semula jadi seperti bekalan air mentah yang disalurkan oleh Air Selangor atau badan bekalan air yang setara dapat dipelihara sebaik mungkin. Ini berlaku kerana aliran air hanya dibekalkan apabila diperlukan secara sebenar dan disengajakan, sekali gus mengelakkan penggunaan air yang berlebihan. Pendekatan ini bukan sahaja membantu mengurangkan pembaziran air, malah turut mengurangkan kehausan dan tekanan operasi pada pam elektrik Horizontal Multistage, seterusnya memanjangkan jangka hayat peralatan tersebut.
Tangki Tekanan
Tangki tekanan merupakan komponen terakhir yang boleh ditambah pada pam air Horizontal Multistage Davey. Oleh kerana air boleh disimpan di dalam tangki ini, ia membantu mengurangkan kekerapan kitaran hidup dan mati (start/stop) pam, sekali gus menjadikannya sangat penting untuk penggunaan berterusan bagi semua jenis pam penggalak (booster pump).
Tangki ini dilengkapi dengan membran fleksibel (diaphragm) yang berfungsi untuk memisahkan udara dan air di dalam tangki tekanan. Ciri ini adalah penting kerana jika air dan udara bercampur, fenomena kavitasi (cavitation) boleh berlaku, yang berpotensi menyebabkan kerosakan serta-merta kepada sistem pam dan boleh memberi kesan serius kepada persekitaran sekeliling jika tidak dikawal dengan betul.
Ia berfungsi secara dalaman dengan menyimpan air untuk menekan membran (diaphragm), yang seterusnya memampatkan ruang udara di bahagian atasnya. Pam air Horizontal Multistage akan berhenti secara automatik apabila takungan melebihi paras ambang yang ditetapkan. Pergerakan udara yang terhad ini kemudian akan menolak air keluar melalui paip yang sedang digunakan, seperti paip aliran, kepala pancuran (shower head), atau sistem tandas. Pam empar Horizontal Multistage Davey akan beroperasi secara berselang-seli antara tekanan henti (cut-out) dan tekanan mula (cut-in) secara beransur-ansur dan stabil, sehingga tekanan mencapai tahap minimum. Pada ketika itu, sistem akan menetapkan semula kitarannya untuk memulakan proses pengisian semula tangki.
Tangki Tekanan
Davey telah memperoleh pensijilan yang diperlukan bagi tujuan kemasukan pasaran untuk terus berkembang ke pelbagai wilayah dan benua, termasuk Malaysia di Asia Tenggara. Hasilnya, pam empar Horizontal Multistage telah menjalani ujian serta menerima pensijilan berkualiti tinggi. Pensijilan ini merangkumi penggunaan untuk peralatan domestik, penilaian kesesuaian pam air untuk sistem bekalan terkawal, serta pemantauan dan ujian ketat dalam barisan pengeluaran bagi memastikan kualiti yang konsisten.
Pensijilan SGS (SGS Approved): Pam air HM Davey ini memenuhi piawaian keselamatan elektrik untuk aplikasi domestik melalui pemeriksaan yang dijalankan oleh Société Générale de Surveillance (SGS). Ujian yang dijalankan merangkumi risiko kejutan elektrik, kemungkinan litar pintas pada pam empar, risiko kebakaran, serta pengesahan bahawa pam Horizontal Multistage mempunyai perlindungan dan penutupan yang sesuai untuk operasi yang selamat.
Piawaian Eropah (European Standards): Pam Horizontal Multistage mematuhi Piawaian Eropah, iaitu badan kawal selia yang menyelaraskan keperluan teknikal di seluruh Eropah. Ini memastikan aspek keselamatan, kualiti, keserasian sistem, kelestarian alam sekitar, serta akses perdagangan ke pasaran Eropah. Pematuhan ini juga menyumbang kepada peningkatan teknologi dan standard industri secara keseluruhan.
Suruhanjaya Elektroteknik Antarabangsa (IEC – International Electrotechnical Commission): Davey turut mematuhi piawaian IEC, sebuah badan antarabangsa yang mengawal selia teknologi berkaitan voltan dan sistem elektronik sejak tahun 1906. Pematuhan ini menyokong perjanjian pengiktirafan bersama (Mutual Recognition Agreements, MRA) untuk memudahkan akses perdagangan yang lebih luas di peringkat global.
Piawaian Australia (Australian Standards): Kelebihan utama bagi Davey ialah pengiktirafan daripada badan piawaian bebas dan bukan berasaskan keuntungan di negara asalnya. Pam Horizontal Multistage serta versi motor dieselnya telah disahkan untuk keselamatan elektrik.
Piawaian AS4020:2005 menetapkan bahawa semua bahan yang digunakan dalam sistem air, termasuk pam Horizontal Multistage, mestilah selamat apabila bersentuhan dengan air minuman. Pensijilan ini penting bagi memastikan semua bahan seperti paip, sambungan, salutan, dan komponen berkaitan adalah selamat untuk digunakan dalam sistem air domestik.
Piawaian New Zealand (New Zealand Standards): Davey juga telah memperoleh pensijilan keselamatan pengguna di rantau Oceania, yang menyokong kebolehterimaan produknya untuk tujuan eksport dan penggunaan antarabangsa.
ISO 9001: ISO 9001 ialah sistem pengurusan kualiti yang memastikan tahap standard yang tinggi berbanding pengeluar pam biasa. Melalui audit berterusan, pam Horizontal Multistage Davey memenuhi keperluan konsistensi pengeluaran merentasi rantaian bekalan, memastikan kualiti yang seragam bagi setiap unit.
ISO 14001: ISO 14001 pula merujuk kepada sistem pengurusan alam sekitar yang digunakan dalam pengeluaran pam Horizontal Multistage bagi menyokong kelestarian. Ini merangkumi amalan kitar semula dalam proses pemasangan, pengurangan penggunaan tenaga melalui penutupan lampu tidak perlu, penggunaan lampu LED, serta pengurusan logistik yang lebih efisien untuk mengurangkan impak alam sekitar.
Secara keseluruhannya, pensijilan ini telah meningkatkan kredibiliti dan reputasi Davey, di samping meningkatkan keyakinan pelanggan terhadap prestasi dan kebolehpercayaan pam empar Horizontal Multistage dalam penggunaan harian.
Motor TEFC
Untuk setiap tempoh penggunaan harian, pam Horizontal Multistage Davey beroperasi pada kuasa penuh dengan kadar tekanan air yang konsisten. Tidak kira tempoh penggunaan semasa, operasi ini adalah semudah pam empar biasa.
Pemasangan Mudah (Easy Setup): Kesederhanaan pam elektrik Horizontal Multistage ini terletak pada kemudahannya untuk dipasang. Ia boleh dipasang terus di bawah tangki air, disambungkan kepada sistem paip, dan kemudian dibiarkan beroperasi. Pengguna yang inginkan sistem pam air terus untuk kediaman atau premis perniagaan tidak perlu melakukan prosedur pemasangan yang rumit.
Bahagian belakang pam Horizontal Multistage Davey menampilkan salutan berwarna kuning berjenama yang berfungsi sebagai perlindungan terhadap karat dan kehausan luaran. Di dalamnya terdapat motor utama yang memutar aci pam untuk menghasilkan tekanan air dalam sistem rumah.
Davey Malaysia juga mempunyai model pameran bagi Siri HM yang digunakan sebagai unit demonstrasi untuk tujuan persembahan dan penjelasan teknikal yang lebih terperinci.
Lebih daripada 200 Permulaan Sejam (More than 200 Starts per Hour): Salah satu ciri utama yang menjadikan pam Horizontal Multistage Davey menonjol ialah keupayaannya untuk mencapai lebih daripada 200 kitaran permulaan sejam tanpa mengalami kegagalan mekanikal. Kadar kitaran yang stabil dan kukuh ini mengatasi banyak pesaing dalam pasaran pam empar. Walau bagaimanapun, hanya beberapa varian pam Horizontal Multistage tertentu yang mampu mencapai prestasi melebihi 200 permulaan sejam.
Boleh Dipercayai dan Terbukti (Reliable and Proven): Fakta bahawa semua pam Horizontal Multistage telah lama berada di pasaran menunjukkan bahawa prinsip kejuruteraan mekanikal yang digunakan adalah boleh dipercayai dan telah terbukti. Oleh itu, sekiranya pam empar ini memerlukan penyelenggaraan atau pembaikan, terdapat banyak rujukan penyelidikan dan pembangunan, sokongan teknikal yang kukuh, serta pelbagai alat ganti yang mudah didapati.
Kos Efektif (Cost-effective): Dengan komponen yang mencukupi serta motor elektrik yang memberikan aliran kuasa terus untuk kegunaan seperti mandi, pengairan atau pembersihan, teknologi pam elektrik ini tidak memerlukan pelarasan tambahan yang kompleks. Selain itu, Davey Malaysia mempunyai rantaian bekalan yang kukuh, membolehkan pengeluaran pam Horizontal Multistage dilakukan secara besar-besaran dengan lebih efisien, menjadikannya produk yang kos efektif dan digunakan secara meluas di seluruh dunia.
Pemasangan Pam Air Davey HM60-08T Domestic Horizontal Multistage
Pam Davey Water Products HM60-08T direka untuk memberikan prestasi tekanan air yang stabil dan boleh dipercayai bagi kediaman, sistem pengairan taman kecil, serta aplikasi pemindahan air domestik ringan. HM60-08T daripada Siri Horizontal Multistage (HM) Davey disyorkan untuk aplikasi kediaman satu dan dua tingkat, di mana beberapa saluran air perlu dibekalkan dengan tekanan air yang konsisten pada masa yang sama.
(Infografik Davey untuk Pemilihan Pam Kediaman. HM60-08T boleh dikatakan serupa dengan DD60 DynaDrive tanpa inverter.)
Pengiraan tipikal bagi sistem air kediaman biasanya mengambil kira beberapa faktor, contohnya bilangan bilik mandi, bilangan saluran air, panjang paip, ketinggian bangunan serta permintaan penggunaan air secara serentak. Dengan mengambil kira keperluan ini, HM60-08T disasarkan untuk kegunaan rumah bersaiz sederhana, di mana tekanan air yang seimbang dan penghantaran air yang cekap adalah sangat penting.
Aplikasi HM60-08T termasuk:
- Penggunaan bilik mandi berkongsi
- Bekalan air dapur dan bilik dobi
- Pengairan taman
- Peningkatan tekanan air dalaman
- Sistem pemindahan air hujan
HM60-08T menggunakan pemasangan hidraulik multitahap keluli tahan karat serta sistem pengawal Torrium2 untuk mengendalikan pam secara automatik, sekali gus memberikan tekanan air yang lancar dan konsisten di seluruh rumah. Reka bentuk mendatarnya yang kompak juga memudahkan pemasangan di persekitaran kediaman yang mempunyai ruang terhad.
HM60-08T merupakan pilihan yang sesuai untuk rumah dengan keperluan penggunaan air sederhana, menawarkan gabungan yang baik antara prestasi tekanan air, kecekapan tenaga, saiz yang kompak serta kebolehpercayaan jangka panjang.
Saluran Masuk
Port sedutan (suction port) boleh dilihat pada bahagian hadapan pam Horizontal Multistage Davey. Oleh kerana ia diperbuat daripada keluli tahan karat 304, aloi tersebut digilap lagi untuk menghasilkan kemasan berkilat yang tahan karat.
Port sedutan ini biasanya bersaiz 1.25 inci (atau sehingga 1.5 inci) dan masih boleh disambungkan kepada sistem paip, bergantung pada model pam yang digunakan. Fungsi utama inlet sedutan bagi mana-mana pam air adalah untuk membenarkan bendalir yang sesuai masuk ke dalam sistem untuk dipam dan dipertingkatkan tekanannya. Keadaan ini boleh berbeza mengikut jenis pam empar yang digunakan.
Sebagai contoh, input bagi pam sump biasanya dilengkapi dengan pengisar dan penapis (filter-strainer) untuk menyingkirkan serpihan yang terperangkap, membolehkan air sisa dialirkan ke dalam sistem untuk tujuan pengurusan sisa dan pencegahan banjir secara lebih bersih dan selamat.
Namun, sebagai sistem tekanan air domestik, fungsi utama pam Horizontal Multistage Davey adalah untuk menarik masuk sumber air yang bersih sahaja bagi tujuan bekalan dan peningkatan tekanan air dalam rumah.
Aliran Searah (Unidirectional Flow): Pam air Horizontal Multistage mempunyai struktur dinamik yang membantu mengekalkan kadar aliran, sekali gus membolehkan bendalir air dialirkan secara sehala ke bahagian pendesak (impeller) apabila motor elektrik menarik air melalui perbezaan tekanan.
Pam elektrik ini hadir dalam pelbagai model dengan saiz inlet yang berbeza. Ini bagi memastikan output pam sepadan dengan sistem paip kediaman, kerana air boleh melimpah jika tidak dikawal dengan betul. Walau bagaimanapun, penyambung (connector) boleh digunakan untuk mengatasi perbezaan saiz jika diameter paip didapati lebih kecil atau lebih besar daripada saiz inlet pam Horizontal Multistage itu sendiri.
Port sedutan (input suction port) yang terdapat dalam siri HM Davey diringkaskan dalam jadual di bawah:
| Model 230V ± 10% Fasa Tunggal | Kod Produk | Port Sedutan (BSP) | Port Nyahcas (BSP) |
|---|---|---|---|
| Pam Multitahap Mendatar | HM60-08T | 1¼” F | 1″ M |
Fenomena ini berlaku secara semula jadi sebagai Net Positive Suction Head (NPSH) yang diperlukan apabila mana-mana pam air Horizontal Multistage Davey mencapai sedutan air penuh dan tiada ruang udara (air pockets) dalam sistem air.
Pengurangan Geseran (Reduced Friction): Saiz inlet yang lebih besar pada pam empar ini menghasilkan kadar aliran yang lebih tinggi kerana air dapat mengalir melaluinya dengan lebih mudah. Ini merupakan satu lagi contoh di mana proses self-priming dipercepatkan dengan ketara.
Volut
Volut (volute), yang kelihatan berbentuk silinder sambil mengekalkan integriti beberapa struktur peringkat (staging bodies) seperti peresap (diffuser) dan pendesak (impeller), sebenarnya mempunyai bentuk spiral di bahagian dalam dan diperbuat daripada gabungan logam komposit yang tahan lasak serta digilap.
Terdapat empat sebab utama penggunaannya dalam pam air Horizontal Multistage:
Apabila air berpusing dan melalui setiap peringkat pendesak sebelum keluar secara berterusan melalui outlet, ia membantu mengurangkan tenaga berlebihan pada bendalir yang dilepaskan. Volut yang direka dengan teliti pada pam elektrik ini mengurangkan pergolakan (turbulence) dan memaksimumkan kadar aliran secara keseluruhan.
Penghalang Perlindungan (Protective Barrier): Ketahanan selongsong volut yang kukuh membantu menghalang sebarang kotoran atau bahan asing daripada memasuki sistem, yang boleh mengganggu bekalan air bersih pada pam Horizontal Multistage atau merosakkan komponen dalaman sistem tersebut.
Selongsong volut diperbuat daripada keluli tahan karat 304 yang kukuh. Ia menempatkan komponen dalaman yang dibahagikan kepada ruang-ruang peringkat (staging bodies) seperti peresap (diffuser), pendesak (impeller) dan pengedap mekanikal (mechanical seal). Gambar ini diambil di bilik pameran pam Horizontal Multistage Davey.
Pertukaran Keadaan Tenaga (Interchanging Energy States): Air secara beransur-ansur dipaksa menjauhi pusat dan ditolak secara empar ke arah dinding aloi luar sebelum dilepaskan melalui outlet pam Horizontal Multistage. Proses ini bermula apabila motor menghasilkan daya sedutan, dan seterusnya menggerakkan air ke kawasan dalaman di mana pendesak tetap memindahkan tenaga kinetik kepada air. Apabila ruang volut semakin terisi sepanjang proses ini, perubahan tenaga berlaku daripada tenaga kinetik kepada tekanan, iaitu kelajuan menurun sementara tekanan air meningkat. Fenomena ini selaras dengan hukum serta pemerhatian saintifik berdasarkan Prinsip Bernoulli.
Pengesahan Self-Priming: Pam air Horizontal Multistage akhirnya akan bebas daripada sebarang ruang udara (air gap) yang membolehkan proses self-priming berlaku apabila badan volut menjadi basah dan terisi sepenuhnya dengan air. Jika keadaan ini tidak dicapai, fenomena kavitasi (cavitation) yang merosakkan boleh berlaku akibat udara terperangkap yang masuk ke dalam pendesak ketika ia berputar bersama air.
Pendesak Dan Peresap (Impellers And Diffusers)
Gambar dekat (close-up) bagi badan peringkat (staging body) ini diambil sebelum ia dipasang ke dalam pam Horizontal Multistage pada barisan pemasangan. Ia diperbuat daripada keluli tahan karat 304 yang kukuh, iaitu gred aloi penting untuk digunakan dalam persekitaran lembap.
Terdapat lubang terbuka di bahagian tengah yang direka untuk dipasang pada aci mekanikal (mechanical shaft), di mana rotor akan memutar pendesak (impeller) bagi menghasilkan tekanan air yang diperlukan, sambil mengekalkan kedudukan pendesak tertutup dan peresap (diffuser) di tempatnya.
Pendesak dan peresap disusun secara berkompartmen di dalam ruang volut, diatur secara sistematik sebagai badan peringkat (staging bodies). Badan peringkat ini, yang kadangkala juga dikenali sebagai pendakap pelindung (protective bracket), memainkan peranan penting dalam memastikan komponen tersebut kekal pada kedudukan yang betul dan tidak tertanggal di dalam pam air Horizontal Multistage semasa operasi dan putaran berlaku.
Setiap ruang badan peringkat ini akan menghasilkan peningkatan tekanan secara berperingkat, yang diperlukan untuk aliran air yang optimum bagi kegunaan seperti paip sinki, pancuran mandi, serta pelbagai keperluan harian lain apabila air bergerak dari satu peringkat ke peringkat seterusnya.
Reka Bentuk Pendesak Tertutup (Closed Impeller Design)
Untuk mengurangkan beban tujahan (thrust load), pendesak tertutup (closed impellers) dipasang pada aci bagi mengoptimumkan pengendalian bendalir ketika rotor sedang digerakkan.
Prestasi Dipertingkat (Improved Performance): Disebabkan reka bentuk bilahnya yang berdinding dua (bahagian hadapan dan belakang), bendalir di dalamnya dipandu dengan lebih teratur untuk menghasilkan aliran keluar yang lancar dan konsisten melalui daya empar (centrifugal force) ke outlet. Hasilnya, pam elektrik ini mencapai prestasi hidraulik yang lebih tinggi dan efisien.
Pencegahan Kavitasi (Cavitation Prevention): Struktur pelindung pada pendesak membantu mengurangkan risiko pembentukan dan keruntuhan gelembung udara di dalam air, sekali gus menjadikan pam Horizontal Multistage kurang terdedah kepada kerosakan akibat kavitasi.
Jangka Hayat Lebih Panjang (Longer Service Life): Apabila beban tujahan dapat dikurangkan, jangka hayat galas (bearing life), kekerapan penyelenggaraan, dan kos berkaitan aci turut berkurang. Ini menjadikan pam empar Horizontal Multistage lebih tahan lama dan boleh dipercayai.
Oleh kerana pendesak dan peresap sentiasa terdedah kepada aliran bendalir yang tinggi, bahan keluli tahan karat digunakan bagi mengelakkan hakisan sambil mengekalkan ketahanan yang tinggi sepanjang kitaran operasi pam air Horizontal Multistage.
Permukaan Licin (Smooth Surface): Bahagian ini digilap sehalus mungkin sebelum pendesak (impeller) dipasang ke dalam pam elektrik bagi mengurangkan tegangan permukaan, sekali gus meminimumkan geseran dan pergolakan (turbulence). Dalam pam Horizontal Multistage Davey, teknik ini meningkatkan kecekapan pergerakan bendalir sambil mengurangkan kehilangan tenaga yang tidak diperlukan melalui penggunaan kuasa (diukur dalam kilowatt, kW).
Kestabilan Termodinamik (Thermodynamic Stability): Dalam keadaan di mana suhu bekalan air berubah-ubah, pendesak yang diperbuat daripada keluli tahan karat gred tinggi tetap beroperasi dengan stabil, dengan perubahan pengembangan atau pengecutan mekanikal yang sangat minimum. Ini membolehkan pam Horizontal Multistage menyalurkan air bersih pada suhu panas atau sejuk dalam pelbagai keadaan penggunaan tanpa menjejaskan prestasi sistem.
O-Ring dengan Spacer Penyerap Getaran (O-Ring with Vibration-Absorbing Spacers)
Untuk mengurangkan beban tujahan (thrust load), pendesak tertutup (closed impellers) dipasang pada aci bagi mengoptimumkan pengendalian bendalir ketika rotor sedang digerakkan.
Prestasi Dipertingkat (Improved Performance): Disebabkan reka bentuk bilahnya yang berdinding dua (bahagian hadapan dan belakang), bendalir di dalamnya dipandu dengan lebih teratur untuk menghasilkan aliran keluar yang lancar dan konsisten melalui daya empar (centrifugal force) ke outlet. Hasilnya, pam elektrik ini mencapai prestasi hidraulik yang lebih tinggi dan efisien.
Pencegahan Kavitasi (Cavitation Prevention): Struktur pelindung pada pendesak membantu mengurangkan risiko pembentukan dan keruntuhan gelembung udara di dalam air, sekali gus menjadikan pam Horizontal Multistage kurang terdedah kepada kerosakan akibat kavitasi.
Jangka Hayat Lebih Panjang (Longer Service Life): Apabila beban tujahan dapat dikurangkan, jangka hayat galas (bearing life), kekerapan penyelenggaraan, dan kos berkaitan aci turut berkurang. Ini menjadikan pam empar Horizontal Multistage lebih tahan lama dan boleh dipercayai.
Oleh kerana pendesak dan peresap sentiasa terdedah kepada aliran bendalir yang tinggi, bahan keluli tahan karat digunakan bagi mengelakkan hakisan sambil mengekalkan ketahanan yang tinggi sepanjang kitaran operasi pam air Horizontal Multistage.
O-Ring dengan Spacer Penyerap Getaran (O-Ring with Vibration-Absorbing Spacers)
Untuk memastikan pemasangan yang ketat (tight fit) serta mengelakkan kebocoran tersembunyi (latent leakage), pam elektrik Horizontal Multistage dilengkapi dengan O-ring apabila setiap komponen teras disambungkan antara satu bahagian dengan bahagian yang lain di dalam sistem. Bahan elastomer ini biasanya dibentuk menggunakan getah EPDM (ethylene propylene diene monomer), yang menawarkan ketahanan suhu lebih baik berbanding neoprena. Oleh itu, ia sangat sesuai digunakan dalam pam air Horizontal Multistage Davey kerana kestabilan termalnya yang tinggi. Kebiasaannya, selongsong volut mengandungi banyak O-ring bagi memastikan pengedapan yang konsisten di seluruh sistem.
Bagi mengelakkan bahagian berputar dalam pam Horizontal Multistage daripada bergesel antara satu sama lain, spacer dipasang di antara komponen. Selain itu, apabila pam HM mula beroperasi, kedudukan spacer ini membantu mengekalkan penjajaran galas mekanikal (mechanical bearings) dengan tepat serta mengelakkan mana-mana bahagian daripada mengalami tekanan mampatan yang berlebihan.
Penyerap Getaran (Absorbing Vibrations): Spacer dalam pam empar Horizontal Multistage berfungsi sebagai penyerap getaran pseudo (pseudo-vibration absorbents) yang membantu mengurangkan tekanan mekanikal yang tidak diperlukan serta mengawal kekakuan struktur keseluruhan sistem.
Gambar pembesaran menunjukkan O-ring yang dipasang pada bahagian sambungan pam Davey. Getah ini, yang diperbuat daripada ethylene propylene diene monomer (EPDM), dipilih kerana ketahanannya yang tinggi serta keupayaan menyesuaikan diri dalam aplikasi pam air yang beroperasi pada suhu lebih tinggi.
Selain itu, setiap komponen dalaman pam air ini termasuk pendesak (impeller), pengedap mekanikal (mechanical seal), spacer, circlip, serta selongsong volut (volute casing) diperbuat daripada keluli tahan karat 304 yang kukuh (SUS304) bagi memastikan kekerasan yang seragam di seluruh struktur.
Hanya aci yang disambungkan kepada motor, yang diperbuat daripada SUS316 yang lebih tahan lasak, direka khusus untuk memindahkan kuasa putaran secara berterusan dan stabil dalam sistem pam Horizontal Multistage.
Had Operasi Untuk Pam Dengan Torrium2 - HM60-08T
| Had Operasi | Nilai |
|---|---|
| Kadar aliran berterusan maksimum | 200 lpm |
| Tekanan operasi maksimum | 700 kPa* |
| Arus maksimum | 10 amp |
| Julat tekanan mula (cut-in pressure) | 80% daripada head tutup pam (pump shut-off head) |
| Suhu air maksimum | 65°C / 149°F |
*Tekanan operasi sehingga 820 kPa boleh dicapai, bergantung pada penarafan tekanan tangki pilihan.*
*Huruf “L” merujuk kepada liter.*
*Satu unit terbitan bagi tekanan ialah kPa.*
*Definisi lain bagi psi ialah pounds per square inch (paun per inci persegi).*
*Amp ialah singkatan bagi Ampere, yang juga dirujuk sebagai “A”.*
*Darjah Celsius ditandakan dengan simbol °C, manakala darjah Fahrenheit di Amerika Syarikat ditandakan dengan simbol °F.*
Had Operasi Untuk Pam Dengan Torrium2 - HM60-08T
| Model Fasa Tunggal | HM60-08T |
|---|---|
| Motor: P1 kW / P2 kW | 1 / 0.72 |
| Arus (Amp): Operasi / Permulaan | 4.5 / 18 |
| Port (BSP): Sedutan / Nyahcas | 1¼” F / 1″ M |
| Tekanan operasi nominal (kPa) | 360 |
| Tekanan maksimum pam (kPa) | 575 |
| Pratekan udara tangki (kPa) | 400 |
| Kadar aliran nominal (L/min) | 60 |
*Simbol ukuran “kW” dikenali sebagai kilowatt.
*BSP pada bahagian port merujuk kepada British Standard Pipe (Paip Piawaian British).
*Port sedutan dengan simbol F dan M masing-masing merujuk kepada Female (Betina) dan Male (Jantan).
Prestasi Hidraulik Pam Horizontal Multistage Davey HM60-08T Dengan Torrium2
Lengkung Q–H Pam Horizontal Multistage untuk HM60 & HM90
Dalam Kotak
Pam Air Inverter Davey HM Horizontal Multistage – HM60-08T
Manual Pengguna
Bukti Pembelian
24 Bulan Waranti Pengeluar (Meningkat 6 Bulan Lagi dengan Skim e-Waranti)
