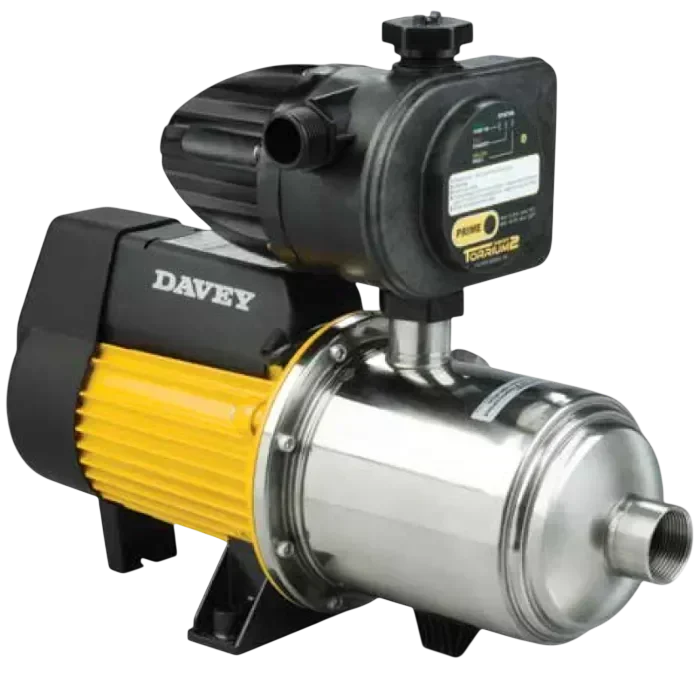

Pam Air Davey Horizontal Multistage Dengan Torrium2 - HM160-19T
Ciri-ciri utama:
- Jenis sistem tekanan automatik standard.
- Sesuai untuk isi rumah besar
(7 kepala pancuran dengan 10 paip). - Kegunaan untuk rumah, kebun, berladang dan pertanian.
- 24 bulan waranti untuk pam, motor & pengawal.
(24 + 6 bulan tambahan dengan skim e-Waranti) - Tekanan tetap untuk setiap penggunaan.
- Pemasangan mudah dan terus terang.
Pengelasan:
Gambaran Keseluruhan Pam Air Davey Horizontal Multistage Dengan Torrium2 - HM160-19T
Sebagai model utama dalam rangkaian Pam Air Davey Horizontal Multistage, HM160-19T direka untuk memberikan tekanan air yang luar biasa bagi aplikasi kediaman dan komersial ringan yang memerlukan prestasi tinggi. Dikuasakan oleh motor berkuasa 1.5 kW (P2), Pam Air Davey Horizontal Multistage HM160-19T ini mampu menghasilkan tekanan yang mencukupi untuk membekalkan air ke bangunan sehingga tiga tingkat. Dalam keadaan sistem perpaipan yang sesuai, ia berupaya menyokong sehingga tujuh kepala pancuran dan sepuluh saluran keluar air secara serentak, memastikan tekanan air yang konsisten walaupun ketika penggunaan pada waktu puncak.
Prestasi hidraulik cemerlang Pam Air Davey Horizontal Multistage HM160-19T dicapai melalui siri pendesak keluli tahan karat yang direka dengan ketepatan tinggi dan disusun dalam beberapa peringkat. Apabila air melalui setiap peringkat, tekanannya akan ditingkatkan secara beransur-ansur sebelum dilepaskan, menghasilkan aliran yang konsisten serta prestasi tekanan tinggi. Ciri ini menjadikan Pam Air Davey Horizontal Multistage HM160-19T pilihan yang ideal untuk lot kedai, rumah bersaiz besar dan hartanah lain yang mempunyai permintaan air yang tinggi.
Dibina untuk ketahanan jangka panjang, Pam Air Davey Horizontal Multistage HM160-19T menggunakan keluli tahan karat gred 304 berkualiti tinggi bagi kebanyakan komponen hidraulik yang bersentuhan secara langsung dengan air, sekali gus menawarkan rintangan yang sangat baik terhadap kakisan dan kehausan. Aci motor pula diperbuat daripada keluli tahan karat gred 316 yang lebih tinggi, memberikan kekuatan serta rintangan kakisan yang lebih unggul dalam persekitaran operasi yang mencabar. Digabungkan dengan perumah pam aloi yang kukuh serta motor Totally Enclosed Fan Cooled (TEFC), Pam Air Davey Horizontal Multistage HM160-19T direka untuk memberikan prestasi yang boleh dipercayai serta jangka hayat perkhidmatan yang panjang bagi pemasangan kediaman, komersial dan industri ringan.
Ciri Eksklusif: Siri Pam Air Davey Horizontal Multistage HM60, HM90 dan HM160 direka untuk menahan sehingga 200 kitaran mula-henti sejam, iaitu satu keupayaan yang telah disahkan melalui ujian ketat oleh pasukan Pengeluaran serta Penyelidikan & Pembangunan (R&D) Davey. Keupayaan operasi berulang yang dipertingkatkan ini membantu mengurangkan kehausan akibat operasi pam yang kerap, meminimumkan risiko kebocoran, serta memastikan prestasi yang konsisten dan boleh dipercayai dalam sistem yang mengalami turun naik permintaan air.
Kaedah Pengenalan Pam Elektrik
Bagi memastikan kebolehkesanan produk yang cekap sepanjang proses pembuatan, pengurusan inventori dan pengedaran global, Pam Air Davey Horizontal Multistage HM160-19T menggunakan konvensyen penamaan produk yang diseragamkan oleh Davey Water Products dan Waterco. Sistem penamaan model ini turut menyokong proses kawalan kualiti dalaman serta audit yang mematuhi piawaian ISO.
Kod model HM160-19T ditafsirkan seperti berikut:
1) HM – Singkatan bagi siri produk, yang mewakili rangkaian Pam Air Davey Horizontal Multistage.
2) 160 – Kadar aliran nominal pada Best Efficiency Point (BEP) pam, diukur dalam liter seminit (L/min).
3) 19 – Merujuk kepada penarafan kuasa motor 1.9 kW.
4) T – Menunjukkan bahawa pam dibekalkan bersama pengawal pam Torrium2 yang terbina dalam.
Penamaan model HM160-19T direka untuk memberikan rujukan yang pantas dan mudah difahami mengenai spesifikasi utama Pam Air Davey Horizontal Multistage.
Awalan “HM” mengenal pasti pam ini sebagai sebahagian daripada siri Pam Air Davey Horizontal Multistage. Nombor “160” mewakili kadar aliran nominal pam pada Best Efficiency Point (BEP), iaitu 160 liter seminit (L/min). Nombor “15” menunjukkan kuasa motor 1.5 kW, manakala akhiran “T” menandakan bahawa unit ini dilengkapi dengan pengawal pam pintar Torrium2 yang terbina dalam.
Pengawal Torrium2 sentiasa memantau sistem bekalan air dan menghidupkan atau menghentikan pam secara automatik mengikut permintaan penggunaan. Logik kawalan adaptifnya membantu mengekalkan tekanan air yang konsisten sambil mengurangkan kitaran hidup-henti pam yang tidak diperlukan, sekali gus mengurangkan kehausan serta memanjangkan jangka hayat Pam Air Davey Horizontal Multistage dan komponen-komponennya.
Selain mengenal pasti spesifikasi produk, kod model HM160-19T dan Stock Keeping Unit (SKU) yang unik memainkan peranan penting dalam pengurusan inventori di seluruh rangkaian pengedaran Davey Malaysia. Pengenalpastian produk yang diseragamkan membolehkan pemprosesan gudang yang lebih pantas, pemenuhan pesanan yang lebih cekap, serta kawalan stok yang lebih tepat.
Pengenalpastian model ini juga membantu tukang paip, juruteknik dan kakitangan penyelenggaraan mengesahkan model pam yang dipasang di sesebuah premis dengan tepat. Ini memudahkan kerja penyelenggaraan, memastikan keserasian semasa memesan alat ganti, serta membolehkan kerja pembaikan dilaksanakan dengan lebih tepat dan efisien, sekali gus memaksimumkan jangka hayat operasi Pam Air Davey Horizontal Multistage HM160-19T.
Lampiran
Torrium2
Pengawal Tekanan Pintar Torrium2 direka untuk mengekalkan tekanan air yang konsisten secara automatik di seluruh sistem perpaipan dengan bertindak balas serta-merta terhadap perubahan permintaan air. Digabungkan dengan Pam Air Davey Horizontal Multistage HM160-19T, pengawal ini memantau tekanan sistem secara berterusan bagi memastikan operasi yang boleh dipercayai dan cekap.
Apabila paip, kepala pancuran atau injap pengairan dibuka, penurunan tekanan air akan dikesan serta-merta oleh Torrium2, yang kemudian menghidupkan pam secara automatik. Sebaik sahaja penggunaan air berhenti, pengawal ini akan mematikan pam dengan sewajarnya. Sepanjang operasi, Torrium2 membantu mengekalkan tekanan air yang stabil untuk pengalaman penggunaan yang lebih selesa, di samping menyediakan perlindungan operasi tanpa air (dry-run protection) terbina dalam bagi melindungi Pam Air Davey Horizontal Multistage daripada beroperasi tanpa bekalan air yang mencukupi.
Pengawal Tekanan Pintar Torrium2 direka untuk mengekalkan tekanan air yang konsisten secara automatik di seluruh sistem perpaipan dengan bertindak balas serta-merta terhadap perubahan permintaan air. Digabungkan dengan Pam Air Davey Horizontal Multistage HM160-19T, pengawal ini memantau tekanan sistem secara berterusan bagi memastikan operasi yang boleh dipercayai dan cekap.
Apabila paip, kepala pancuran atau injap pengairan dibuka, penurunan tekanan air akan dikesan serta-merta oleh Torrium2, yang kemudian menghidupkan pam secara automatik. Sebaik sahaja penggunaan air berhenti, pengawal ini akan mematikan pam dengan sewajarnya. Sepanjang operasi, Torrium2 membantu mengekalkan tekanan air yang stabil untuk pengalaman penggunaan yang lebih selesa, di samping menyediakan perlindungan operasi tanpa air (dry-run protection) terbina dalam bagi melindungi Pam Air Davey Horizontal Multistage daripada beroperasi tanpa bekalan air yang mencukupi.
Suis Tekanan Mekanikal
Sebagai alternatif kepada Pengawal Tekanan Pintar Torrium2, Pam Air Davey Horizontal Multistage HM160-19T juga boleh dipadankan dengan suis tekanan mekanikal konvensional. Ini merupakan pilihan yang lebih menjimatkan kos untuk mengawal operasi pam berdasarkan tekanan sistem semata-mata.
Tidak seperti pengawal elektronik, suis tekanan mekanikal tidak menggunakan penderia, mikropemproses atau teknologi kawalan adaptif. Sebaliknya, ia beroperasi menggunakan diafragma bermuatan spring dan sesentuh elektrik untuk menghidupkan serta mematikan Pam Air Davey Horizontal Multistage apabila tekanan sistem mencapai tetapan tekanan yang telah ditentukan terlebih dahulu.
Suis tekanan berfungsi dengan menetapkan tekanan hidup (cut-in pressure) dan tekanan henti (cut-out pressure) yang tetap. Apabila tekanan air menurun di bawah tetapan tekanan hidup, suis akan melengkapkan litar elektrik dan menghidupkan Pam Air Davey Horizontal Multistage. Apabila pam meningkatkan semula tekanan dalam sistem, ia akan terus beroperasi sehingga tekanan mencapai tetapan tekanan henti. Pada ketika itu, suis akan memutuskan litar elektrik dan memberhentikan pam secara automatik.
Contoh operasi:
- Di bawah 20 psi (1.4 bar): Tekanan air menurun di bawah tetapan tekanan hidup (cut-in pressure), menyebabkan Pam Air Davey Horizontal Multistage HM160-19T dihidupkan secara automatik.
- Antara 20 hingga 40 psi (1.4–2.8 bar): Pam terus beroperasi untuk mengekalkan tekanan air yang konsisten di seluruh sistem.
- Pada 40 psi (2.8 bar): Tekanan mencapai tetapan tekanan henti (cut-out pressure), lalu suis tekanan mekanikal memutuskan bekalan elektrik dan memberhentikan Pam Air Davey Horizontal Multistage.
Penting: Sebuah tangki tekanan (pressure tank) mesti dipasang apabila menggunakan suis tekanan mekanikal. Tangki tekanan menyimpan air bertekanan dan membantu mengurangkan kitaran hidup-henti pam yang terlalu kerap. Ini membolehkan suis tekanan mekanikal dan Pam Air Davey Horizontal Multistage beroperasi dengan lebih cekap, di samping membantu memanjangkan jangka hayat keseluruhan sistem pengepaman.
Tangki Tekanan
Tangki tekanan ialah sebuah bekas bertutup yang direka untuk menyimpan air di bawah tekanan dengan menggunakan udara termampat. Apabila dipasang bersama suis tekanan mekanikal, ia membekalkan air secara konsisten sambil mengurangkan dengan ketara kekerapan Pam Air Davey Horizontal Multistage dihidupkan dan dihentikan. Ini bukan sahaja meningkatkan kecekapan sistem, malah membantu memanjangkan jangka hayat perkhidmatan pam.
Di dalam tangki tekanan terdapat dua ruang yang berasingan dan dipisahkan oleh diafragma getah yang tahan lasak. Satu ruang menyimpan air, manakala satu lagi mengandungi udara termampat. Apabila Pam Air Davey Horizontal Multistage mengisi tangki, udara di dalam ruang udara akan dimampatkan, sekali gus menyimpan tenaga dalam bentuk tekanan.
Tangki tekanan ialah sebuah bekas bertutup yang direka untuk menyimpan air di bawah tekanan dengan menggunakan udara termampat. Apabila dipasang bersama suis tekanan mekanikal, ia membekalkan air secara konsisten sambil mengurangkan dengan ketara kekerapan Pam Air Davey Horizontal Multistage dihidupkan dan dihentikan. Ini bukan sahaja meningkatkan kecekapan sistem, malah membantu memanjangkan jangka hayat perkhidmatan pam.
Di dalam tangki tekanan terdapat dua ruang yang berasingan dan dipisahkan oleh diafragma getah yang tahan lasak. Satu ruang menyimpan air, manakala satu lagi mengandungi udara termampat. Apabila Pam Air Davey Horizontal Multistage mengisi tangki, udara di dalam ruang udara akan dimampatkan, sekali gus menyimpan tenaga dalam bentuk tekanan.
Sijil
Pam Air Davey Horizontal Multistage, termasuk model HM160-19T, dihasilkan untuk mematuhi pelbagai piawaian dan pensijilan antarabangsa yang diiktiraf. Pengiktirafan ini penting bukan sahaja bagi memastikan pematuhan terhadap keperluan peraturan dan akses ke pasaran global, malah turut membuktikan aspek keselamatan, kualiti, kebolehpercayaan dan prestasi jangka panjang produk.
Pematuhan terhadap piawaian antarabangsa yang diiktiraf membolehkan Davey membekalkan rangkaian Pam Air Davey Horizontal Multistage ke pasaran di seluruh dunia sambil memenuhi keperluan perundangan serta teknikal tempatan. Pensijilan ini juga memberikan keyakinan yang lebih tinggi kepada pelanggan bahawa setiap pam telah dinilai secara bebas atau dihasilkan mengikut piawaian kejuruteraan dan kawalan kualiti yang ketat.
Selain pematuhan terhadap peraturan, pensijilan ini mencerminkan komitmen Davey terhadap pembangunan produk secara berterusan. Setiap peringkat proses reka bentuk, pembuatan dan pengujian dilaksanakan bagi memastikan Pam Air Davey Horizontal Multistage HM160-19T memberikan prestasi yang boleh dipercayai, keselamatan elektrik, kebolehpercayaan mekanikal serta operasi yang selamat sepanjang jangka hayat perkhidmatannya.
Pengesahan SGS: Produk yang dinilai oleh SGS (Société Générale de Surveillance) menjalani penilaian bebas bagi mengesahkan bahawa produk tersebut memenuhi spesifikasi dan tuntutan prestasi yang dinyatakan oleh pengeluar. Bagi rangkaian Pam Air Davey Horizontal Multistage, penilaian ini merangkumi aspek prestasi hidraulik, kualiti bahan, keselamatan elektrik dan kebolehpercayaan produk secara keseluruhan.
Pengesahan bebas ini meningkatkan keyakinan bahawa pam beroperasi mengikut spesifikasi yang ditetapkan sambil mengekalkan tahap keselamatan pengguna yang tinggi.
Piawaian Eropah: Bagi membekalkan produk ke pasaran Eropah, Pam Air Davey Horizontal Multistage direka untuk mematuhi peraturan Ecodesign Eropah yang berkaitan dengan kecekapan tenaga bagi pam air.
Peraturan ini menetapkan keperluan minimum kecekapan sambil menggalakkan:
- Pengurangan penggunaan tenaga elektrik
- Kos operasi yang lebih rendah
- Kecekapan hidraulik yang dipertingkatkan
- Pengurangan pelepasan gas rumah hijau
- Kelestarian alam sekitar yang lebih baik
Pematuhan terhadap piawaian ini turut membantu memastikan pam memenuhi keperluan keselamatan dan prestasi yang ketat, sekali gus mengurangkan risiko kegagalan mekanikal, kebocoran atau bahaya berkaitan elektrik.
International Electrotechnical Commission (IEC): Menetapkan piawaian yang diiktiraf di peringkat global bagi peralatan elektrik dan elektronik.
Pematuhan terhadap piawaian IEC yang berkaitan merangkumi aspek seperti:
- Keselamatan motor elektrik
- Penebatan dan perlindungan elektrik
- Kebolehpercayaan sistem kawalan
- Pengujian prestasi
- Keserasian elektrik dengan peralatan tambahan seperti Variable Frequency Drives (VFD) atau Pemacu Frekuensi Berubah.
Pematuhan terhadap keperluan IEC membantu mengurangkan risiko yang berkaitan dengan renjatan elektrik, pemanasan melampau, litar pintas dan kebakaran, di samping memastikan prestasi elektrik yang boleh dipercayai dalam pelbagai persekitaran pemasangan.
Piawaian Australia: Sebagai pengeluar dari Australia, Davey mereka bentuk produknya mengikut piawaian Australia yang berkaitan, yang diiktiraf secara meluas dalam menggalakkan keselamatan, prestasi dan kualiti produk. Pematuhan terhadap piawaian ini meningkatkan keyakinan pelanggan di Australia, New Zealand, Asia Tenggara dan pelbagai pasaran antarabangsa dengan menunjukkan bahawa Pam Air Davey Horizontal Multistage HM160-19T telah dibangunkan untuk memenuhi keperluan kejuruteraan serta keselamatan yang ketat.
- AS 4020:2005 – Produk yang Bersentuhan dengan Air Minuman: Salah satu piawaian paling penting yang berkaitan dengan sistem air boleh diminum ialah AS 4020:2005. Piawaian ini menilai bahan yang bersentuhan dengan air minuman bagi memastikan bahan tersebut tidak melepaskan bahan berbahaya, mengubah rasa atau bau air, atau menjejaskan kualiti air. Pematuhan terhadap piawaian ini membuktikan bahawa bahan yang digunakan dalam Pam Air Davey Horizontal Multistage adalah sesuai untuk sentuhan berterusan dengan air boleh diminum.
Piawaian New Zealand: Bagi pengedaran di New Zealand, produk Davey turut mematuhi keperluan berkaitan yang diiktiraf di bawah Standards New Zealand. Pensijilan ini memudahkan penerimaan peraturan tempatan di samping memberi jaminan kepada pelanggan bahawa produk tersebut memenuhi jangkaan prestasi dan keselamatan negara berkenaan.
ISO 9001:2015: Ialah piawaian antarabangsa yang diiktiraf bagi Sistem Pengurusan Kualiti (Quality Management Systems, QMS). Pensijilan ini membuktikan komitmen Davey dalam menghasilkan pam air dan produk berkaitan secara konsisten bagi memenuhi jangkaan pelanggan serta keperluan peraturan.
Ia turut menekankan penambahbaikan berterusan dalam proses pengeluaran, sekali gus membantu memastikan kualiti produk yang konsisten bagi setiap kelompok pengeluaran.
ISO 14001: Mengiktiraf organisasi yang melaksanakan sistem pengurusan alam sekitar yang berkesan. Bagi Davey, pensijilan ini mencerminkan komitmen terhadap pengurangan kesan alam sekitar sepanjang proses pembuatan melalui peningkatan kecekapan penggunaan sumber, pengurangan sisa, peningkatan inisiatif kitar semula apabila praktikal, serta penambahbaikan berterusan terhadap amalan pembuatan lestari.
Pensijilan TÜV SÜD: Siri Pam Air Davey Horizontal Multistage HM160 dinilai secara bebas oleh TÜV SÜD, salah satu organisasi pengujian dan pensijilan produk terkemuka di dunia. Pensijilan TÜV SÜD memberikan jaminan tambahan bahawa pam ini telah menjalani pengujian bebas yang ketat dari segi keselamatan, kualiti, prestasi dan pematuhan terhadap keperluan kejuruteraan yang berkaitan.
Secara keseluruhannya, pensijilan ini menunjukkan komitmen Davey terhadap kecemerlangan kejuruteraan, keselamatan produk, tanggungjawab terhadap alam sekitar serta konsistensi dalam proses pembuatan. Lebih daripada sekadar memenuhi keperluan peraturan, pensijilan ini merupakan pengesahan bebas bahawa Pam Air Davey Horizontal Multistage HM160-19T telah direka bentuk, dihasilkan dan diuji mengikut piawaian antarabangsa yang diiktiraf.
Bagi pelanggan, pemasang, jurutera dan pengedar, pengiktirafan ini memberikan keyakinan bahawa setiap Pam Air Davey Horizontal Multistage menawarkan prestasi yang boleh dipercayai, operasi yang stabil serta kualiti jangka panjang di mana sahaja ia dipasang.
Satu Kelajuan, Motor TEFC
Pam Air Davey Horizontal Multistage HM160-19T dilengkapi dengan motor Totally Enclosed Fan Cooled (TEFC) yang beroperasi pada kelajuan tetap, memberikan prestasi yang stabil dan boleh dipercayai untuk aplikasi tekanan air kediaman serta komersial ringan. Direka untuk melindungi motor daripada habuk, kotoran, kelembapan dan bahan pencemar persekitaran yang lain, binaan TEFC meningkatkan ketahanan sambil memerlukan penyelenggaraan minimum sepanjang jangka hayat perkhidmatannya.
Motor ini mempunyai reka bentuk tertutup sepenuhnya yang menghalang bahan pencemar luaran daripada memasuki komponen elektrik. Sistem penyejukan dicapai melalui kipas luaran yang dipasang pada aci motor, yang mengalirkan udara secara berterusan di sekeliling perumah motor untuk membebaskan haba semasa operasi tanpa mendedahkan belitan dalaman motor kepada persekitaran sekeliling.
Dalam Pam Air Davey Horizontal Multistage HM160-19T, bahagian hidraulik — iaitu bahagian di mana air mengalir melalui pam — diasingkan daripada motor menggunakan kedap mekanikal (mechanical seal) dan pemasangan plat belakang (backplate). Dalam keadaan operasi biasa, pemisahan ini menghalang air daripada memasuki ruang motor, sekali gus melindungi komponen elektrik daripada kelembapan serta memastikan operasi yang selamat dan boleh dipercayai. Kemasukan air ke dalam motor lazimnya hanya boleh berlaku sekiranya berlaku kegagalan pada kedap mekanikal atau plat belakang, walaupun keadaan ini jarang berlaku.
Kemudahan Plug-and-Use: Pam Air Davey Horizontal Multistage HM160-19T dibekalkan sebagai unit pam dan motor yang telah dipasang sepenuhnya, membolehkan pemasangan dilakukan dengan mudah dan memerlukan persediaan minimum. Setelah disambungkan dengan betul kepada sistem perpaipan dan bekalan elektrik, pam ini sedia untuk beroperasi tanpa memerlukan konfigurasi motor atau proses pentauliahan tambahan.
Ciri ini menjadikan proses pemasangan lebih pantas dan mudah, sama ada untuk pemilik rumah mahupun pemasang profesional.
Lebih 200 Kitaran Hidup Semula Sejam: Salah satu ciri utama rangkaian Pam Air Davey Horizontal Multistage ialah keupayaannya untuk menahan lebih daripada 200 kitaran hidup-henti sejam. Keupayaan ini merupakan hasil daripada kejuruteraan menyeluruh, pembangunan produk serta ujian pengesahan yang dijalankan oleh pasukan Pengeluaran dan Penyelidikan & Pembangunan (R&D) Davey.
Kitaran operasi pam yang kerap merupakan salah satu punca utama kehausan pramatang dalam sistem tekanan air. Keadaan ini sering berlaku akibat kebocoran kecil, perubahan permintaan air atau penggunaan berselang-seli di sesebuah premis. Untuk menangani keadaan operasi sebenar ini, Pam Air Davey Horizontal Multistage HM160-19T direka bentuk untuk menahan kadar kitaran yang sangat tinggi tanpa menjejaskan kebolehpercayaan atau prestasinya.
Reka bentuk kukuh ini membantu memanjangkan jangka hayat pam serta memastikan operasi yang boleh dipercayai dalam aplikasi kediaman dan komersial yang mencabar.
Teknologi Motor TEFC Terbukti: Pam Air Davey Horizontal Multistage HM160-19T dikuasakan oleh motor Totally Enclosed Fan Cooled (TEFC) — satu reka bentuk motor yang telah terbukti dan mempunyai reputasi kukuh dari segi ketahanan serta kebolehpercayaan dalam pelbagai aplikasi industri dan pengepaman air.
Reka bentuk tertutupnya melindungi motor daripada habuk, kotoran dan kelembapan, manakala kipas penyejuk luaran berfungsi menyingkirkan haba dengan cekap semasa operasi. Dengan lebih sedikit komponen yang terdedah kepada bahan pencemar persekitaran, motor TEFC memerlukan penyelenggaraan minimum dan mampu memberikan prestasi yang konsisten selama bertahun-tahun.
Penyelenggaraan Lebih Rendah, Kos Operasi Lebih Rendah: Gabungan motor TEFC yang tahan lasak, komponen hidraulik tahan kakisan serta kejuruteraan berkualiti tinggi Davey menyumbang kepada kos pemilikan yang lebih rendah sepanjang jangka hayat pam. Dengan mengurangkan keperluan penyelenggaraan berkala dan meminimumkan kehausan akibat operasi yang kerap, Pam Air Davey Horizontal Multistage HM160-19T membantu mengurangkan kos servis sambil mengekalkan prestasi yang boleh dipercayai.
Sama ada dipasang di rumah kediaman, lot kedai atau premis komersial ringan, pam ini direka untuk memberikan nilai jangka panjang melalui operasi yang stabil, pengurangan masa henti serta jangka hayat perkhidmatan yang lebih panjang.
Infografik: HM160-19T dalam Aplikasi Kediaman
Pam Air Davey Horizontal Multistage HM160-19T merupakan salah satu model berkapasiti lebih tinggi dalam siri HM, menjadikannya sesuai untuk hartanah kediaman yang lebih besar, termasuk rumah tiga tingkat, serta aplikasi pejabat dan komersial ringan.
Bagi memudahkan pemilihan pam serta memberikan pemahaman yang lebih jelas mengenai aplikasi yang sesuai, pasukan kejuruteraan Davey Malaysia telah membangunkan panduan pemilihan pam kediaman bergambar. Infografik ini berfungsi sebagai rujukan praktikal untuk membantu pengguna mengenal pasti penyelesaian pam yang paling sesuai berdasarkan saiz bangunan, permintaan air dan keperluan sistem.
Pam Air Davey Horizontal Multistage HM160-19T merupakan salah satu model berkapasiti tinggi dalam siri HM, menjadikannya sesuai untuk hartanah kediaman yang lebih besar, termasuk rumah tiga tingkat, serta aplikasi pejabat dan komersial ringan.
Bagi memudahkan proses pemilihan pam dan memberikan pemahaman yang lebih jelas mengenai aplikasi yang sesuai, pasukan kejuruteraan Davey Malaysia telah membangunkan panduan pemilihan pam kediaman bergambar. Infografik ini berfungsi sebagai rujukan praktikal untuk membantu pengguna mengenal pasti penyelesaian pam yang tepat berdasarkan saiz bangunan, keperluan penggunaan air dan keperluan sistem.
Saiz Inlet
Pam Air Davey Horizontal Multistage HM160-19T dilengkapi dengan sambungan salur masuk sedutan (suction inlet) berukuran 1.5 inci, yang direka untuk memastikan pengambilan air yang cekap ke dalam sistem pam. Walaupun saiz salur masuk standard telah ditetapkan, penyambung dan penyesuai yang sesuai boleh digunakan untuk mengintegrasikan pam dengan pelbagai konfigurasi perpaipan. Ini membolehkan pemasang profesional menyesuaikan susun atur sistem paip mengikut keperluan lokasi pemasangan.
Salur masuk sedutan merupakan komponen penting bagi mana-mana pam empar kerana ia berfungsi sebagai titik masuk air ke dalam sistem hidraulik sebelum air diberi tekanan dan diagihkan ke seluruh premis. Saiz salur masuk yang betul, susunan paip yang sesuai serta amalan pemasangan yang baik amat penting bagi memastikan aliran air yang lancar, mengurangkan sekatan aliran dan mengekalkan kecekapan optimum Pam Air Davey Horizontal Multistage HM160-19T.
Sebagai sebahagian daripada siri Pam Air Davey Horizontal Multistage, HM160-19T direka khusus untuk aplikasi air bersih, dengan menyediakan tekanan air yang konsisten dan boleh dipercayai bagi sistem kediaman, pejabat serta komersial ringan. Apabila dipasang dengan betul, pam ini menawarkan pemindahan air yang cekap dan prestasi yang stabil untuk memenuhi keperluan hartanah yang lebih besar.
Reka Bentuk Aliran Sehala: Pam Air Davey Horizontal Multistage HM160-19T beroperasi menggunakan reka bentuk aliran sehala, di mana motor elektrik memacu peringkat-peringkat pendesak untuk menghasilkan perbezaan tekanan yang diperlukan bagi menarik air masuk ke dalam pam dan mengalirkannya dengan cekap melalui sistem hidraulik.
Laluan aliran yang terkawal ini membolehkan pam memberikan prestasi tekanan yang konsisten sambil memastikan pergerakan air bersih yang lancar di seluruh sistem aplikasi.
Pengurangan Rintangan Hidraulik: Dalam sistem pam empar, sambungan salur masuk yang bersaiz sesuai membantu mengurangkan kehilangan hidraulik dengan membolehkan air memasuki pam dengan sekatan yang minimum. Diameter salur masuk sedutan yang lebih besar boleh memperbaiki keadaan aliran dengan mengurangkan rintangan geseran, menyokong pengambilan air yang lebih lancar serta menyumbang kepada kecekapan hidraulik yang lebih baik.
Keseimbangan yang tepat antara saiz salur masuk, konfigurasi perpaipan dan kaedah pemasangan amat penting bagi mencapai prestasi optimum pam serta mengekalkan operasi yang boleh dipercayai dalam jangka masa panjang.
Jadual berikut merumuskan spesifikasi salur masuk (inlet) dan salur keluar (discharge outlet) bagi Pam Air Davey Horizontal Multistage HM160-19T:
| 240V Modal Satu Fasa | ||
|---|---|---|
| Kod Produk | Sedutan | |
| Salur Masuk BSP | Salur Keluar BSP | |
| HM160-19 | 1.5 inci F (38.1mm) | 1 inci M (25.4mm) |
Volute
Volute bagi Pam Air Davey Horizontal Multistage HM160-19T membentuk bahagian perumah hidraulik luaran yang mengelilingi pendesak (impeller) dan penyebar (diffuser). Walaupun rupa luarannya mungkin kelihatan seperti struktur berbentuk silinder, laluan dalaman volute direka bentuk dengan geometri lingkaran yang tepat bagi mengoptimumkan pergerakan air melalui pam.
Dihasilkan daripada bahan komposit berkualiti tinggi dan tahan lasak, volute ini direka untuk menahan keadaan operasi berterusan sambil mengekalkan kekukuhan struktur serta prestasi hidraulik yang optimum.
Volute memainkan peranan penting dalam kecekapan keseluruhan Pam Air Davey Horizontal Multistage HM160-19T. Apabila air keluar daripada setiap peringkat pendesak (impeller), perumah berbentuk lingkaran ini secara beransur-ansur mengumpul dan mengarahkan aliran bendalir menuju ke salur keluar nyahcas (discharge outlet). Penukaran halaju air kepada tekanan secara terkawal ini membantu meningkatkan prestasi nyahcas, mengurangkan pergolakan yang tidak diperlukan serta mengekalkan aliran yang stabil di seluruh sistem.
Dengan menggabungkan binaan yang kukuh bersama geometri hidraulik yang direka dengan teliti, volute dalam Pam Air Davey Horizontal Multistage HM160-19T menyumbang kepada penghantaran tekanan yang boleh dipercayai serta operasi yang cekap dalam pelbagai aplikasi kediaman dan komersial yang mencabar.
Selain itu, perumah volute yang kukuh memberikan lapisan perlindungan tambahan kepada pemasangan hidraulik dengan membantu melindungi komponen dalaman daripada bahan pencemar luaran. Struktur perlindungan ini menyokong penghantaran air yang lebih bersih, mengurangkan risiko kehausan pramatang serta membantu mengekalkan kebolehpercayaan dan jangka hayat sistem pengepaman dalam keadaan operasi berterusan.
Pemindahan Tenaga: Dalam Pam Air Davey Horizontal Multistage HM160-19T, pemindahan tenaga bermula apabila motor elektrik memacu pemasangan pendesak (impeller), menghasilkan daya putaran yang diperlukan untuk menggerakkan air melalui peringkat-peringkat hidraulik. Apabila air memasuki pam, setiap pendesak memindahkan tenaga kinetik kepada bendalir, mempercepatkan aliran air ke arah luar melalui daya empar menuju ke laluan penyebar (diffuser) dan volute yang mengelilingi pam.
Apabila air bergerak melalui volute, kawasan laluan aliran yang semakin besar membolehkan tenaga kinetik yang dijana oleh pendesak ditukar kepada tenaga tekanan. Pengurangan halaju bendalir ini disertai dengan peningkatan tekanan, menghasilkan aliran nyahcas yang terkawal pada salur keluar. Proses penukaran hidraulik ini mengikut prinsip yang diterangkan oleh persamaan Bernoulli, yang menjelaskan hubungan antara halaju bendalir, tekanan dan tenaga dalam sistem aliran.
Prestasi Self-Priming: Semasa operasi, ruang pam dan laluan hidraulik akan dipenuhi sepenuhnya dengan air, membolehkan aliran berterusan yang stabil melalui peringkat-peringkat pendesak. Penyingkiran udara yang terperangkap dengan betul adalah penting kerana gelembung udara dalam sistem hidraulik boleh mengganggu pergerakan air, mengurangkan kecekapan dan menyebabkan keadaan operasi yang tidak stabil.
Kehadiran udara berlebihan di sekitar kawasan pendesak boleh menyumbang kepada fenomena kavitasi, iaitu keadaan di mana gelembung wap terbentuk dan pecah akibat perubahan tekanan. Dalam jangka panjang, keadaan ini boleh mengurangkan prestasi hidraulik serta mempercepatkan kehausan komponen.
Dengan mengekalkan pengisian air yang berkesan dan keadaan hidraulik yang stabil, Pam Air Davey Horizontal Multistage HM160-19T mampu memberikan prestasi tekanan yang boleh dipercayai sepanjang aplikasi yang direka untuknya.
Pendesak Dan Penyebar
Di dalam ruang volute, pendesak (impeller) dan penyebar (diffuser) ditempatkan di dalam satu siri badan peringkat (stage bodies) yang direka bentuk dengan ketepatan tinggi. Komponen ini, yang kadangkala dirujuk sebagai braket perlindungan (protection brackets), berfungsi memberikan sokongan struktur serta mengekalkan penjajaran tepat bagi pemasangan hidraulik dalaman sepanjang operasi.
Dengan memastikan kedudukan pendesak dan penyebar berada pada kedudukan yang tepat, badan peringkat membantu mengekalkan prestasi yang stabil walaupun pada kelajuan putaran tinggi dan keadaan operasi berterusan. Susunan yang tepat ini membolehkan air mengalir dengan lancar melalui setiap peringkat hidraulik, di mana tekanan akan meningkat secara beransur-ansur bagi mencapai prestasi nyahcas yang diperlukan.
Konfigurasi berbilang peringkat bagi Pam Air Davey Horizontal Multistage membolehkan peningkatan tekanan air yang cekap untuk pelbagai aplikasi, daripada paip dan pancuran rumah hinggalah sistem bekalan air kediaman berskala besar, komersial serta sistem bekalan air yang memerlukan aliran konsisten dan boleh dipercayai.
Reka Bentuk Pendesak Tertutup (Closed Impeller Design)
Pam Air Davey Horizontal Multistage HM160-19T menggunakan pendesak tertutup (closed impeller) yang dipasang kukuh pada aci pam untuk memberikan pemindahan bendalir yang cekap sambil membantu mengawal daya paksi yang terhasil semasa putaran. Dengan reka bentuk pelindung hadapan dan belakang yang tertutup, reka bentuk pendesak tertutup ini menghasilkan laluan aliran yang terkawal, sekali gus meningkatkan kecekapan hidraulik serta menyokong prestasi pam yang boleh dipercayai.
Prestasi Hidraulik Dipertingkatkan: Struktur tertutup ini membolehkan air mengalir dengan lancar melalui bilah pendesak sebelum diarahkan ke peringkat hidraulik seterusnya atau salur keluar nyahcas. Dengan mengurangkan pergolakan yang tidak diperlukan dan meminimumkan kehilangan tenaga, pendesak tertutup menyumbang kepada kecekapan yang lebih baik, penghasilan tekanan yang stabil serta penghantaran air yang konsisten di seluruh sistem pengepaman.
Risiko Kavitasi yang Dikurangkan: Konfigurasi pendesak tertutup membantu mengekalkan aliran air yang stabil dan berterusan melalui laluan hidraulik, sekali gus mengurangkan keadaan yang boleh menyebabkan kemasukan udara atau turun naik tekanan. Dengan menyokong pergerakan bendalir yang lebih lancar, reka bentuk ini membantu meminimumkan kemungkinan berlakunya kesan berkaitan kavitasi, serta melindungi komponen dalaman daripada getaran berlebihan, kehausan dan kemerosotan prestasi.
Melalui kejuruteraan yang tepat serta integrasi sistem berbilang peringkat, pendesak tertutup memainkan peranan penting dalam membolehkan Pam Air Davey Horizontal Multistage HM160-19T memberikan prestasi tekanan yang boleh dipercayai untuk aplikasi air kediaman dan komersial yang mencabar.
Jangka Hayat Perkhidmatan yang Lebih Panjang: Dengan membantu mengimbangi daya hidraulik dan mengurangkan beban tujahan paksi (axial thrust load) semasa operasi, pendesak tertutup meminimumkan tekanan yang dikenakan pada komponen kritikal seperti aci pam dan galas. Pengurangan tekanan mekanikal ini menyumbang kepada kadar kehausan yang lebih rendah, keperluan penyelenggaraan yang berkurangan serta peningkatan kebolehpercayaan operasi.
Hasilnya, pam empar Pam Air Davey Horizontal Multistage HM160-19T memperoleh ketahanan yang lebih baik, jangka hayat perkhidmatan yang lebih panjang serta prestasi jangka panjang yang boleh dipercayai dalam aplikasi bekalan air berterusan.
Pembinaan Pendesak dan Penyebar Keluli Tahan Karat: Pendesak (impeller) dan penyebar (diffuser) bagi Pam Air Davey Horizontal Multistage HM160-19T dihasilkan daripada keluli tahan karat berkualiti tinggi, yang memberikan rintangan cemerlang terhadap kakisan, kehausan dan pendedahan berterusan kepada air. Pemilihan bahan yang kukuh ini memastikan komponen hidraulik mengekalkan kekuatan, kebolehpercayaan dan prestasi sepanjang jangka hayat pam.
Permukaan Licin untuk Kecekapan Hidraulik yang Lebih Baik: Setiap pendesak disiapkan dengan permukaan licin melalui proses kemasan berketepatan tinggi bagi mengurangkan kehilangan akibat geseran dan meminimumkan pergolakan apabila air mengalir melalui peringkat-peringkat hidraulik. Dengan meningkatkan kecekapan pergerakan bendalir dan mengurangkan rintangan hidraulik yang tidak diperlukan, reka bentuk pendesak keluli tahan karat ini menyokong penghantaran tekanan yang konsisten sambil membantu mengoptimumkan penggunaan tenaga semasa operasi.
Kestabilan Terma Yang Cemerlang: Keluli tahan karat gred tinggi memberikan kestabilan dimensi yang kukuh dalam pelbagai julat suhu operasi. Sama ada mengendalikan air bersih sejuk atau suam, pendesak dan penyebar mengekalkan kekuatan mekanikal serta integriti struktur dengan pengembangan atau pengecutan yang minimum.
Kestabilan terma ini membolehkan Pam Air Davey Horizontal Multistage HM160-19T mengekalkan prestasi hidraulik yang boleh dipercayai dalam keadaan operasi yang berubah-ubah, sekali gus memastikan tekanan air yang konsisten serta ketahanan jangka panjang untuk aplikasi kediaman dan komersial.
Plat Belakang Dan Kedap Mekanikal untuk Perlindungan Motor
Plat belakang (backplate) dan kedap mekanikal (mechanical seal) berfungsi sebagai penghalang perlindungan penting antara bahagian hidraulik dan pemasangan motor elektrik bagi Pam Air Davey Horizontal Multistage HM160-19T. Fungsi utamanya adalah untuk mengasingkan ruang pengepaman yang dipenuhi air daripada ruang motor, sekali gus menghalang kemasukan air yang boleh merosakkan komponen elektrik, menyebabkan litar pintas atau mengakibatkan kegagalan motor pramatang.
Sistem pengedapan yang direka dengan ketepatan tinggi, termasuk gasket atau sesendal pengedap (sealing washer), turut digunakan bagi meningkatkan keutuhan pemasangan. Ini menghasilkan sambungan yang kukuh dan tahan kebocoran, membantu mengekalkan pengasingan antara bahagian hidraulik dan elektrik, serta menyokong operasi yang selamat dan ketahanan pam dalam jangka masa panjang.
Apabila pendesak menghasilkan daya empar untuk menggerakkan air dengan cekap ke arah salur keluar nyahcas, plat belakang (backplate) dan kedap mekanikal (mechanical seal) terus mengekalkan pengasingan antara ruang hidraulik dan ruang motor elektrik. Dengan menghalang kebocoran air masuk ke dalam pemasangan motor, komponen ini membantu melindungi sistem elektrik serta memastikan operasi Pam Air Davey Horizontal Multistage HM160-19T yang boleh dipercayai.
Selain fungsi pengedapnya, pemasangan plat belakang dan kedap mekanikal turut memberikan sokongan struktur kepada aci pam, membantu mengekalkan penjajaran yang tepat semasa putaran. Ini mengurangkan getaran berlebihan, meminimumkan pergerakan aci serta menggalakkan operasi mekanikal yang lebih lancar.
Melalui peningkatan kestabilan dan perlindungan terhadap komponen kritikal, plat belakang dan kedap mekanikal menyumbang kepada ketahanan, kebolehpercayaan serta jangka hayat perkhidmatan yang lebih panjang bagi Pam Air Davey Horizontal Multistage HM160-19T.
Kedudukan circlip yang terletak di antara plat belakang dan pemasangan kedap mekanikal memainkan peranan penting dalam mengekalkan kedudukan serta kestabilan kedap semasa pam beroperasi. Dengan mengunci kedap mekanikal pada kedudukan yang betul, komponen ini membantu memastikan prestasi pengedapan yang konsisten, menampung daya putaran serta mengurangkan risiko kebocoran air sepanjang operasi berterusan.
Bagi siri HM80 dan HM150, komponen ini tidak termasuk dalam reka bentuk. Dalam dokumentasi rasmi Davey Water Products, circlip dikenal pasti sebagai clip spring, dan model-model ini direka untuk mengekalkan prestasi pengedapan mekanikal yang berkesan tanpa memerlukan komponen tambahan tersebut.
Cincin-O Dan Jarak Pemisah
Cincin-O (O-ring) dipasang secara strategik di seluruh Pam Air Davey Horizontal Multistage HM160-19T bagi menyediakan pengedapan yang boleh dipercayai dan tahan kebocoran antara komponen yang saling bersambung. Dengan menghalang kehilangan air pada sambungan serta antara muka dalaman, pengedap ini membantu mengekalkan keutuhan sistem hidraulik, meningkatkan kecekapan operasi dan menyokong prestasi pam yang konsisten.
Dihasilkan daripada getah EPDM (Ethylene Propylene Diene Monomer), Cincin-O ini menawarkan rintangan yang sangat baik terhadap haba, pendedahan kepada air, proses penuaan serta keadaan persekitaran. Berbanding dengan kebanyakan bahan elastomer konvensional, EPDM memberikan ketahanan dan kestabilan yang lebih baik bagi aplikasi yang melibatkan sentuhan berterusan dengan air serta suhu operasi yang tinggi.
Dalam Pam Air Davey Horizontal Multistage HM160-19T, beberapa Cincin-O ditempatkan pada lokasi pengedapan kritikal, termasuk kawasan di sekeliling perumah volute dan pemasangan hidraulik. Ini memastikan air bertekanan dapat dikekalkan dengan berkesan, mengurangkan risiko kebocoran serta menyumbang kepada kebolehpercayaan jangka panjang dan jangka hayat perkhidmatan pam.
Dalam Pam Air Davey Horizontal Multistage HM160-19T, beberapa Cincin-O ditempatkan pada lokasi pengedapan kritikal, termasuk kawasan di sekeliling perumah volute dan pemasangan hidraulik. Ini memastikan air bertekanan dapat dikekalkan dengan berkesan, mengurangkan risiko kebocoran serta menyumbang kepada kebolehpercayaan jangka panjang dan jangka hayat perkhidmatan pam.
Cincin-O (O-ring) dipasang secara strategik di seluruh Pam Air Davey Horizontal Multistage HM160-19T bagi menyediakan pengedapan yang boleh dipercayai dan tahan kebocoran antara komponen yang saling bersambung. Dengan menghalang kehilangan air pada sambungan serta antara muka dalaman, pengedap ini membantu mengekalkan keutuhan sistem hidraulik, meningkatkan kecekapan operasi dan menyokong prestasi pam yang konsisten.
Dihasilkan daripada getah EPDM (Ethylene Propylene Diene Monomer), Cincin-O ini menawarkan rintangan yang sangat baik terhadap haba, pendedahan kepada air, proses penuaan serta keadaan persekitaran. Berbanding dengan kebanyakan bahan elastomer konvensional, EPDM memberikan ketahanan dan kestabilan yang lebih baik dalam aplikasi yang melibatkan sentuhan berterusan dengan air serta suhu operasi yang tinggi.
Dalam Pam Air Davey Horizontal Multistage HM160-19T, beberapa Cincin-O ditempatkan pada lokasi pengedapan kritikal, termasuk kawasan di sekeliling perumah volute dan pemasangan hidraulik. Ini memastikan air bertekanan dapat dikekalkan dengan berkesan, mengurangkan risiko kebocoran serta menyumbang kepada kebolehpercayaan jangka panjang dan jangka hayat perkhidmatan pam.
Pengalas Ketepatan Untuk Operasi Stabil: Pengalas ketepatan (precision spacer) dipasang di antara komponen berputar dan komponen pegun dalam Pam Air Davey Horizontal Multistage HM160-19T untuk mengekalkan jarak kelegaan yang tepat sepanjang pemasangan hidraulik. Dengan memastikan jarak yang betul antara bahagian bergerak, komponen ini mengelakkan sentuhan yang tidak diingini, mengurangkan geseran serta meminimumkan kehausan mekanikal semasa operasi.
Pengekalan penjajaran dalaman dan kelegaan yang betul membantu melindungi komponen kritikal daripada kerosakan pramatang, di samping menyokong putaran yang lebih lancar, kecekapan yang lebih baik serta prestasi jangka panjang sistem pam yang boleh dipercayai.
Selain mengekalkan kelegaan dalaman yang tepat, pengalas ketepatan turut membantu mengurangkan getaran dengan mengehadkan pergerakan yang tidak diperlukan antara komponen berputar. Kestabilan yang dipertingkatkan ini mengurangkan tekanan mekanikal, menyokong operasi yang lebih lancar serta membantu memanjangkan jangka hayat komponen utama seperti galas dan pemasangan berputar yang lain.2
Bagi mencapai ketahanan jangka panjang, Pam Air Davey Horizontal Multistage HM160-19T menggunakan bahan SUS304 (keluli tahan karat gred 304) pada banyak komponen dalamannya, termasuk pendesak (impeller), perumah kedap mekanikal (mechanical seal housing), pengalas (spacer), circlip dan perumah volute (volute casing).
Bahan tahan kakisan ini memberikan kekuatan struktur yang sangat baik, kebolehpercayaan tinggi serta rintangan terhadap pendedahan berterusan kepada air, menjadikannya sesuai untuk aplikasi pengendalian air yang mencabar.
Aci pam pula dihasilkan daripada keluli tahan karat SUS316, yang menawarkan rintangan kakisan lebih tinggi serta kekuatan mekanikal yang lebih unggul berbanding SUS304. Sebagai komponen utama yang bertanggungjawab memindahkan tenaga putaran daripada motor kepada pemasangan pendesak, aci SUS316 direka untuk menahan beban mekanikal berterusan sambil mengekalkan prestasi yang boleh dipercayai sepanjang jangka hayat perkhidmatan pam.
Had Operasi Pam Air HM160-19T
| Had Operasi | |
| Kadar aliran berterusan maksimum | 200L / min (53 US gallons) |
| Tekanan operasi maksimum | 700 kPa* (102 psi) |
| Arus maksimum | 10 amp |
| Julat tekanan hidup (cut-in pressure) | 80% daripada head penutupan pam (pump shut-off head) |
| Suhu air maksimum | 65°C (149°F) |
*Tekanan Operasi Maksimum: Tekanan operasi maksimum boleh ditingkatkan sehingga 820 kPa, bergantung kepada penarafan tekanan dan spesifikasi tangki tekanan (pressure tank) pilihan yang dipasang dalam sistem.
*L (Liter): Simbol L mewakili liter, iaitu unit piawai yang digunakan untuk mengukur isipadu.
*kPa (Kilopascal): Kilopascal (kPa) ialah unit metrik piawai yang digunakan untuk mengukur tekanan dalam aplikasi hidraulik dan kejuruteraan.
*psi (Pounds per Square Inch): psi ialah unit ukuran tekanan sistem imperial yang lazim digunakan untuk menunjukkan tahap tekanan air dalam sistem pengepaman dan perpaipan.
*A (Ampere): Ampere (A) ialah unit piawai bagi arus elektrik, yang mengukur aliran cas elektrik melalui sesuatu litar. Ia juga sering dirujuk sebagai amp.
* °C dan °F (Unit Suhu): Darjah Celsius (°C) dan darjah Fahrenheit (°F) ialah unit yang digunakan untuk mengukur suhu. Celsius digunakan secara meluas di peringkat antarabangsa, manakala Fahrenheit digunakan terutamanya di Amerika Syarikat.
Prestasi Hidraulik Pam Air Davey Horizontal Multistage HM160 Dengan Pengawal Torrium2
| Modal Satu Fasa | HM160 |
| Motor:P1 kWP2 kW | HM160-19T – P1 kW: 2.3HM160-19T – P2 kW: 1.8 |
| Amps:Operasi (Run)Mula (Start) | HM160-19T – Run: 9.7HM160-19T – Start: 40 |
| Port (BSP):SedutanNyahcas | Semua – Sedutan: 1.5 FNyahcas – (Discharge): 1 M |
| Tekanan operasi nominal (kPa) | HM160-19T: 400 |
| Tekanan pam maksimum (kPa) | HM160-19T: 600 |
| Pra-cas udara tangki (kPa) | HM160-19T: 420 |
| Kadar aliran nominal (L / min) | 160 L/min (42 gelen AS) |
Kehilangan Hidraulik Pam HM dengan Torrium2
Data Elektrik
| Pam | |
| Kelajuan | 2900 rpm |
Bekalan voltan
| 230±10% 415±10% |
| Bekalan frekuensi | 50 Hz |
Kelas penebatan
| IP55 IP56 |
| Kelas penebatan | Kelas F |
| Torrium2 | |
| Voltan | 220V-240V ± 10% |
| Fasa | Tunggal |
| Hz | 50 / 60 |
| Penarafan IP | IP56 |
| Arus beban maksimum | 10A |
| Saiz motor maksimum @ 240V input | 1.8 kW |
| Perlindungan Lonjakan Voltan | Varistor |
*RPM (Revolutions Per Minute): Nilai RPM menunjukkan kelajuan putaran motor atau aci pam, iaitu jumlah putaran lengkap yang dilakukan dalam tempoh satu minit.
*Hz (Hertz): Hertz (Hz) ialah unit piawai yang digunakan untuk mengukur frekuensi elektrik, yang menunjukkan bilangan kitaran sesaat yang dibekalkan kepada motor.
*A (Ampere): Ampere (A) ialah unit piawai bagi arus elektrik, yang mengukur aliran cas elektrik melalui sesuatu litar elektrik. Ia juga sering dirujuk sebagai amp.
*kW (Kilowatt): Kilowatt (kW) ialah unit piawai yang digunakan untuk mengukur penggunaan kuasa elektrik atau kapasiti output motor, dengan satu kilowatt bersamaan dengan 1,000 watt.
Bahan Pembinaan
| Bahan Pembinaan | |
| Bahagian | Bahan |
| Perumah (Casing) | Keluli tahan karat 304 |
| Pendesak (Impellers) | Keluli tahan karat 304 |
| Peringkat (Perumah) [Stages (Casing)] | Keluli tahan karat 304 |
| Aci pam (Pump shaft) | Keluli tahan karat 316L |
| Peranti pemusat peringkat (Stage centring device) | Keluli tahan karat 304 |
Kedap mekanikal (Mechanical seal)
|
Karbon Seramik Keluli tahan karat 316 EPDM |
| Cincin-O | EPDM |
| Palam (Plug) | Keluli tahan karat 316L |
| Cangkerang motor & pendakap lantern (Motor shell & lantern bracket) | Aluminium dengan kemasan salutan serbuk poliester bakar |
| Kaki motor (Motor feet) | Xenoy |
| Pelindung kipas / kaki belakang (Model sehingga 1.05 kW) | Polipropilena |
Lengkung Q-H Pam Air Davey Horizontal Multistage untuk HM160 & HM270
Dalam Kotak
Pam Air Davey HM Horizontal Multistage – HM160-19T
Torrium2
Manual Pengguna
Bukti Pembelian
24 Bulan Waranti Pengeluar (Meningkat 6 Bulan Lagi dengan Skim e-Waranti)
Borang Perhubungan
