Pam Air Davey Horizontal Multistage Dengan Pengawal Torrium2 - HM60-10T
Ciri-ciri utama:
- Jenis sistem tekanan automatik standard.
- Sesuai untuk isi rumah besar
(3-4 kepala pancuran dengan 5-7 paip). - Kegunaan untuk rumah, kebun, berladang dan pertanian.
- 24 bulan waranti untuk pam, motor & pengawal.
(24 + 6 bulan tambahan dengan skim e-Waranti) - Tekanan tetap untuk setiap penggunaan.
- Pemasangan mudah dan terus terang.
Pengelasan:
Gambaran Keseluruhan Pam Air Davey Horizontal Multistage Dengan Torrium2 - HM60-10T
Pam Air Davey Horizontal Multistage Dengan Pengawal Torrium2 – HM60-10T direka khas untuk aplikasi domestik dan komersial ringan yang memerlukan prestasi tekanan air yang lebih tinggi serta bekalan air yang konsisten. Model ini menggunakan konfigurasi emparan berbilang peringkat yang dilengkapi dengan beberapa pendesak keluli tahan karat yang disusun secara dalaman untuk menghasilkan tekanan air yang lebih tinggi, sambil mengekalkan operasi yang lancar dan cekap dalam sistem bekalan air domestik.
Pam Air Davey Horizontal Multistage Dengan Pengawal Torrium2 – HM60-10T merupakan salah satu model dalam siri HM keluaran Davey Water Products. Ia dibina menggunakan komponen hidraulik keluli tahan karat bagi meningkatkan ketahanan terhadap kakisan, kehausan dan tekanan operasi jangka panjang. Reka bentuk mendatarnya yang kompak memudahkan proses pemasangan di kediaman, sambil memberikan tekanan air yang mencukupi untuk mengendalikan beberapa saluran penggunaan air secara serentak.
Pam Air Davey Horizontal Multistage Dengan Pengawal Torrium2 – HM60-10T dilengkapi dengan sistem pengawal Torrium2 daripada Davey yang menyediakan operasi tekanan malar secara automatik, menghasilkan operasi yang lebih senyap serta aliran air yang lebih konsisten. Model ini sangat popular untuk aplikasi peningkatan tekanan air di rumah, sistem pengairan, sistem air hujan dan sistem bekalan air domestik berskala lebih besar. Ia menawarkan gabungan yang boleh dipercayai antara keupayaan tekanan tinggi, kecekapan tenaga dan reka bentuk pemasangan yang kompak.

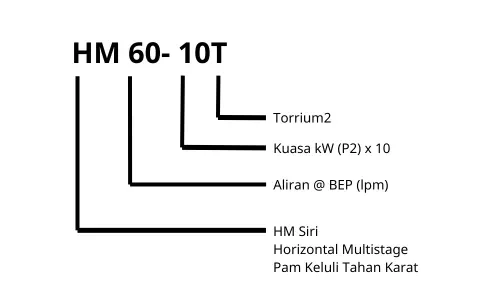

Kaedah Pengenalan Pam Air Davey Horizontal Multistage Dengan Torrium2 - HM60-10T
Davey Water Products menggunakan sistem pengekodan nama produk yang tersusun dan konsisten di seluruh rangkaian produknya di peringkat global. Sistem pengenalan ini memudahkan rujukan teknikal, pengesahan spesifikasi produk, pengurusan inventori serta proses penyusunan dan pengendalian stor.
Format pengenalan produk bagi pam air Horizontal Multistage Siri HM secara amnya adalah seperti berikut:
- Kod siri produk
- Kadar aliran nominal (Flow Rate)
- Susunan pam atau penunjuk prestasi operasi
- Kod sistem operasi atau jenis pengawal (Controller)
For example, the product code HM90-08T begins with “HM”, which refers to the Horizontal Multistage pump series. The number “90” indicates the pump’s nominal flow rate of 90 litres per minute (LPM), signifying a higher water delivery capacity compared to the HM60 variant.
The code “08” refers to a specific performance and pressure configuration within the HM90 range, while the suffix “T” indicates that the unit is supplied with Davey’s Torrium2 automatic controller system.
This product identification method provides an internal reference system that assists Davey’s technical teams, warehouse operators and authorised distributors in accurate stock management, technical maintenance work, spare parts referencing and order verification. In addition, it helps installers and customers identify models within the HM Series based on flow rate capability, operating pressure and the controller configuration used.
Lampiran
Pengawal Torrium2
Pengawal Torrium2 merupakan komponen penting yang digunakan bersama pam emparan Siri HM keluaran Davey. Ia direka sebagai sistem kawalan pintar yang berfungsi mengawal aliran air secara konsisten serta mengekalkan tekanan air yang stabil di rumah kediaman dan bangunan komersial.
Sistem ini beroperasi dengan menghidupkan pam secara automatik apabila berlaku penurunan tekanan dalam sistem paip dan mematikan pam apabila kadar aliran air menurun ke tahap yang sangat rendah, iaitu sekitar 1 liter seminit (LPM). Mekanisme ini membantu memastikan bekalan air sentiasa tersedia apabila diperlukan, sambil mengoptimumkan penggunaan tenaga.
Salah satu kelebihan utama Torrium2 ialah keupayaannya mengurangkan tekanan mekanikal yang berlaku semasa proses menghidupkan dan mematikan pam air Horizontal Multistage. Melalui operasi yang lebih lancar dan terkawal, sistem ini membolehkan kelajuan pam meningkat dan menurun secara beransur-ansur mengikut keadaan operasi.
Proses permulaan dan pemberhentian yang lebih lembut ini membantu mengurangkan risiko water hammer (hentakan air), iaitu lonjakan tekanan secara mendadak dalam sistem paip yang boleh menyebabkan kerosakan pada paip, injap, sambungan serta komponen sistem bekalan air yang lain. Dengan itu, Torrium2 bukan sahaja meningkatkan keselesaan penggunaan, malah turut membantu memanjangkan jangka hayat sistem pam dan paip secara keseluruhan.
Tekanan Permulaan yang Tinggi: Sensor dalam sistem Torrium2 merupakan komponen utama yang mengesan permintaan air yang tinggi dan hanya akan menghidupkan pam apabila tekanan sistem menurun kepada kira-kira 80% daripada tekanan maksimum yang ditetapkan. Apabila pam penggalak berhenti beroperasi, tetapan tekanan ini akan dikekalkan secara automatik. Ciri ini membolehkan Torrium2 berfungsi secara fleksibel mengikut prestasi dan keupayaan model pam yang digunakan.
Kebolehsuaian Pintar: Kebocoran kecil dalam sistem paip sering menyebabkan pam air hidup dan mati secara berulang (cycling). Namun begitu, Torrium2 direka untuk membezakan antara penggunaan air sebenar oleh pengguna dan aliran kecil yang disebabkan oleh kebocoran seperti titisan pada paip atau pili air.
Sekiranya kadar aliran air menjadi terlalu rendah, pengawal pintar ini akan melaraskan titik operasi kepada kira-kira 50% daripada tekanan terakhir yang digunakan bagi mengelakkan pam beroperasi secara berterusan tanpa keperluan sebenar. Pada masa yang sama, Torrium2 akan mengaktifkan semula mod permulaan adaptifnya dan menghidupkan semula pam Horizontal Multistage apabila kadar aliran melebihi 0.5 liter seminit (LPM).
Perlindungan Daripada Operasi Tanpa Air (Dry-Running Protection): Pam air lazimnya direka untuk beroperasi dengan ruang pam yang sentiasa dipenuhi air. Oleh itu, Torrium2 dilengkapi dengan fungsi Perlindungan Operasi Tanpa Air (Dry-Running Protection) yang dapat mengesan kehilangan prime atau kegagalan bekalan air pada pam emparan Horizontal Multistage Davey.
Apabila keadaan ini dikesan, sistem keselamatan terbina dalam akan menghentikan operasi pam secara automatik bagi mengelakkan kerosakan pada komponen pam akibat beroperasi tanpa air.
Selepas itu, Torrium2 akan menjalankan percubaan semula secara automatik pada selang masa yang telah diprogramkan, iaitu selepas 5 minit, 30 minit, 1 jam, 2 jam, 4 jam, 8 jam, 16 jam dan 32 jam. Sistem ini akan terus memantau keadaan bekalan air dan akan menghidupkan semula pam Horizontal Multistage secara automatik apabila tekanan atau bekalan air yang mencukupi kembali tersedia.
Suis Tekanan Mekanikal
Sebagai alternatif kepada sistem kawalan automatik elektronik, pam air Horizontal Multistage Davey juga boleh dipadankan dengan suis tekanan mekanikal untuk mengawal operasi pam berdasarkan paras tekanan yang dikehendaki dalam sistem bekalan air.
Pengaktifan dan Nyahaktif Automatik: Suis tekanan mekanikal akan menghidupkan atau mematikan pam Horizontal Multistage Davey secara automatik berdasarkan perubahan tekanan air dalam sistem. Pam akan diaktifkan apabila tekanan menurun di bawah paras yang ditetapkan dan akan berhenti beroperasi apabila tekanan mencapai tahap optimum yang telah ditentukan.
Mekanisme ini membantu memastikan tekanan air sentiasa berada dalam julat operasi yang sesuai untuk kegunaan harian.
Tetapan Tekanan Boleh Laras: Pengguna atau pemasang boleh melaraskan titik cut-in (tekanan mula) dan cut-out (tekanan henti) mengikut keperluan sistem bekalan air yang digunakan. Fleksibiliti ini membolehkan prestasi pam disesuaikan dengan pelbagai aplikasi domestik, komersial ringan atau sistem pengairan.
Penetapan tekanan yang seimbang adalah penting bagi memastikan operasi yang lancar tanpa memberikan beban berlebihan kepada pam air Horizontal Multistage Davey. Selain itu, pelarasan yang betul juga membantu mengurangkan risiko penurunan tekanan yang tidak perlu atau lonjakan tekanan secara mendadak yang boleh menjejaskan paip, sambungan dan komponen sistem bekalan air yang lain.
Pemuliharaan Sumber dan Tenaga: Pam air Horizontal Multistage yang dilengkapi dengan variasi suis tekanan membantu dalam pemuliharaan sumber semula jadi ke tahap yang maksimum, seperti sumber air mentah yang dibekalkan oleh Air Selangor atau badan pembekal air yang seumpamanya.
Ini kerana aliran air hanya digunakan pada tahap yang diperlukan sahaja, bergantung kepada permintaan sebenar dalam sistem. Pendekatan ini membantu mengurangkan pembaziran air serta memastikan penggunaan sumber air lebih efisien.
Pada masa yang sama, operasi pam yang lebih terkawal ini juga mengurangkan kehausan pada pam elektropam Horizontal Multistage, sekali gus memanjangkan jangka hayat peralatan tersebut dan meningkatkan kecekapan penggunaan tenaga secara keseluruhan.
Tangki Tekanan
Komponen terakhir yang boleh ditambah kepada pam air Horizontal Multistage Davey ialah tangki tekanan (pressure tank) itu sendiri. Semua jenis pam penggalak sememangnya penting dari segi kekerapan penggunaan, kerana air boleh disimpan di dalam tangki bagi mengurangkan kitaran pengaktifan dan penyahaktifan pam.
Tangki pelbagai guna ini yang dilengkapi dengan membran (diaphragm) simulasi membantu memisahkan udara dan air di dalam tangki tekanan. Perkara ini penting kerana jika cecair dan oksigen bercampur, fenomena kavitasi boleh berlaku.
Kavitasi ini boleh menyebabkan kerosakan serta-merta pada komponen sistem, yang berpotensi memberi kesan serius kepada pam serta persekitaran sekelilingnya.
Ini berfungsi secara dalaman dengan menahan air di dalam tangki untuk memberikan tekanan pada membran (diaphragm), yang seterusnya memampatkan udara di bahagian atasnya. Pam air Horizontal Multistage Davey akan berhenti secara automatik apabila takungan mencapai tahap tekanan yang ditetapkan.
Pergerakan kecil udara ini kemudian akan menolak air keluar melalui paip yang sedang digunakan, seperti kepala pancuran mandi, pili air, atau sistem tandas. Pam emparan Horizontal Multistage Davey akan beroperasi secara kitaran yang stabil antara tekanan cut-out dan cut-in, sehingga tekanan mencapai tahap minimum yang ditetapkan, sebelum sistem ditetapkan semula untuk memulakan proses pengisian semula.
Sijil
Davey telah memperoleh pensijilan yang diperlukan bagi persediaan kemasukan ke pasaran, sekali gus membolehkannya terus berkembang ke pelbagai wilayah dan benua, termasuk Malaysia di Asia Tenggara. Pam emparan berbilang peringkat (Horizontal Multistage) telah diuji dan menerima pensijilan bertaraf tinggi hasil daripada penilaian tersebut.
Pensijilan ini merangkumi penggunaan untuk peralatan domestik, penilaian kesesuaian pam air dalam sistem bekalan terkawal, serta pemantauan dan ujian menyeluruh sepanjang proses pengeluaran bagi memastikan kualiti yang konsisten.
Kelulusan SGS: Pam air HM keluaran Davey telah diperiksa oleh Société Générale de Surveillance (SGS) dan didapati mematuhi piawaian keselamatan elektrik yang sesuai untuk aplikasi domestik. Piawaian perlindungan elektrik ini merangkumi aspek seperti risiko kejutan elektrik tidak sengaja, kemungkinan litar pintas pada pam emparan, risiko kebakaran, serta keperluan memastikan unit Horizontal Multistage dilindungi dan dipasang dengan selamat.
Piawaian Eropah: Pam Horizontal Multistage ini juga mematuhi Piawaian Eropah, iaitu badan kawal selia utama yang menyelaraskan keperluan teknikal di seluruh Eropah. Pematuhan ini memastikan keselamatan, penarafan kualiti yang tinggi, kesalingoperasian sistem, kesedaran alam sekitar yang lebih baik, serta akses kepada perdagangan di pasaran Eropah.
Secara tidak langsung, pematuhan ini turut menyokong penambahbaikan teknologi dan pembangunan industri pam air.
International Electrotechnical Commission (IEC): Bagi memperluaskan akses perdagangan global, Davey mematuhi garis panduan International Electrotechnical Commission (IEC), iaitu badan antarabangsa yang ditubuhkan pada tahun 1906 berkaitan piawaian teknologi elektrik dan elektronik. Pematuhan ini membantu dalam memperoleh Mutual Recognition Agreements (MRAs) bagi pengiktirafan antarabangsa.
Piawaian Australia: Salah satu kelebihan utama bagi Davey di pasaran asalnya ialah pengiktirafan daripada badan piawaian bebas dan bukan berasaskan keuntungan di Australia, yang telah mengesahkan keselamatan elektrik pam Horizontal Multistage serta varian motor diesel.
Selain itu, bahan yang digunakan dalam sistem bekalan air mestilah selamat untuk sentuhan dengan air minuman. Piawaian AS4020:2005 menetapkan keperluan ini dengan jelas. Pensijilan ini penting bagi memastikan air yang melalui sistem pam kekal selamat untuk diminum. Oleh itu, pam ini diuji melalui pelbagai kaedah penilaian termasuk paip, sambungan, salutan, dan bahan berkaitan.
Piawaian New Zealand: Davey juga memenuhi piawaian keselamatan pengguna di New Zealand, sebagai sebahagian daripada keperluan eksport di rantau Oceania.
ISO 9001: merupakan sistem pengurusan kualiti yang membezakan pengeluar bertaraf tinggi daripada pengeluar biasa. Pam Horizontal Multistage Davey telah melalui audit dan pemantauan berterusan untuk memastikan proses pengeluaran yang konsisten serta kualiti produk yang seragam di setiap kelompok pengeluaran.
ISO 14001: ISO 14001 pula menekankan aspek pengurusan alam sekitar dalam pengeluaran pam Horizontal Multistage. Ini termasuk pelaksanaan amalan kitar semula di kilang, pengurangan penggunaan tenaga semasa waktu tidak aktif, penukaran kepada lampu LED, serta pengoptimuman logistik untuk mengurangkan kesan karbon dalam penghantaran produk, termasuk di pasaran Malaysia.
Secara keseluruhannya, Davey telah membina kredibiliti dan reputasi melalui pensijilan ini, di samping meningkatkan kepuasan pelanggan melalui penggunaan berterusan pam elektrik Horizontal Multistage yang berkualiti, selamat dan boleh dipercayai.
Motor Pam Dengan Satu Kelajuan
Pam air Horizontal Multistage Davey mengekalkan kekuatan penuh serta tekanan air yang konsisten sepanjang penggunaan harian. Bagi mana-mana pam emparan, prestasi ini adalah asas yang penting, tanpa mengira tempoh operasi semasa.
Pemasangan Mudah: Pam elektrik Horizontal Multistage ini mudah dipasang. Ia boleh disediakan dengan meletakkan pam terus di bawah tangki air, menyambungkannya ke sistem paip, dan membiarkannya beroperasi. Pemilik rumah dan premis perniagaan yang mahukan sistem pam air secara langsung tidak perlu melalui proses pemasangan yang rumit atau langkah tambahan.
Reka Bentuk Dan Perlindungan: Bahagian belakang pam Horizontal Multistage Davey dilengkapi dengan salutan kuning khas yang menjadi identiti jenama, yang berfungsi melindungi unit daripada karat dan kehausan luaran. Di bahagian dalam pula terdapat motor utama yang memutar aci pam untuk menghasilkan tekanan air dalam sistem rumah.
Selain itu, di pasaran Malaysia, siri HM juga tersedia sebagai pilihan untuk tujuan persembahan produk yang lebih menyeluruh dan konfigurasi sistem yang lebih kompleks.
Lebih 200 Permulaan Sejam: Salah satu kelebihan utama pam air Horizontal Multistage Davey yang menjadikannya sangat popular ialah keupayaan motor untuk melakukan bilangan permulaan yang tinggi dan stabil tanpa mengalami kegagalan mekanikal. Kitaran permulaan sejam ini adalah jauh lebih tinggi berbanding banyak pesaing dalam pasaran pam emparan.
Walau bagaimanapun, hanya sesetengah model pam Horizontal Multistage sahaja yang mampu mencapai lebih daripada 200 permulaan sejam, bergantung kepada spesifikasi dan reka bentuk sistem.
Boleh Dipercayai dan Terbukti: Semua pam Horizontal Multistage telah berada di pasaran untuk tempoh yang panjang, menjadikan konsep kejuruteraan mekanikalnya terbukti dan boleh dipercayai. Sekiranya pam emparan ini memerlukan penyelenggaraan, terdapat pelbagai bahan rujukan penyelidikan dan pembangunan, sokongan industri, serta ketersediaan alat ganti yang mudah diperoleh.
Kos Efektif: Dengan teknologi elektropam yang sudah matang, tiada keperluan untuk pelarasan tambahan yang kompleks. Sistem ini hanya memerlukan komponen yang sesuai serta sambungan terus kepada motor elektrik untuk menghasilkan aliran air yang kuat bagi kegunaan seperti mandi, pengairan, atau kerja pembersihan.
Di samping itu, Davey Malaysia mempunyai rangkaian bekalan yang kukuh, memudahkan pengeluaran dan pemasangan pam Horizontal Multistage secara besar-besaran. Hasilnya, produk ini menjadi pilihan yang kos efektif dan digunakan secara meluas di seluruh dunia pada hari ini.
Pam Horizontal Multistage HM60-10T Untuk Aplikasi Rumah Tangga
Pam Air Davey Water Products HM60-10T sangat sesuai untuk kegunaan rumah dan kediaman yang memerlukan keupayaan tekanan air yang lebih tinggi bagi memenuhi permintaan penggunaan air harian yang lebih besar. HM60-10T merupakan sebahagian daripada siri Horizontal Multi-stage (HM) Davey, dan lazimnya sesuai untuk rumah dua tingkat yang lebih besar, hartanah dengan beberapa bilik mandi, serta sistem kediaman yang mengendalikan banyak saluran air pada masa yang sama.
Dalam pemilihan pam tekanan untuk kegunaan rumah, beberapa faktor biasanya diambil kira seperti bilangan bilik mandi, jarak paip, jumlah saluran keluar air, ketinggian bangunan, serta tahap penggunaan air secara serentak. HM60-10T direka untuk memenuhi keperluan tekanan yang lebih tinggi berbanding varian HM yang lebih rendah.
Oleh itu, model ini lebih sesuai untuk kediaman yang memerlukan pengagihan tekanan air yang lebih kuat dan stabil di seluruh kawasan rumah.
Pam Air Davey Water Products HM60-10T biasanya digunakan untuk:
- Sistem penggalak air kediaman berskala besar
- Rumah dengan beberapa bilik mandi
- Penyiraman taman & sistem pengairan
- Sistem penuaian air hujan
- Aplikasi pemindahan air dalam sektor rumah tangga
HM60-10T dilengkapi dengan komponen hidraulik keluli tahan karat serta sistem pengawal Torrium2 Davey, yang membolehkan operasi tekanan malar secara automatik dengan kebolehpercayaan yang lebih tinggi dan prestasi aliran air yang lebih lancar.
Reka bentuk pendesak berbilang peringkat (multistage impeller) membolehkan pam ini menghasilkan tekanan yang lebih tinggi dengan kecekapan yang lebih baik, di samping operasi yang lebih senyap serta penggunaan tenaga yang lebih rendah.
Secara keseluruhannya, HM60-10T merupakan pilihan ideal untuk pengguna kediaman yang memerlukan prestasi tekanan air yang tinggi serta bekalan air yang konsisten untuk kegunaan harian. Ia menawarkan gabungan praktikal antara reka bentuk pemasangan yang kompak, operasi yang cekap, dan ketahanan yang sesuai untuk aplikasi rumah yang lebih mencabar.
Saiz Inlet
Pandangan hadapan port sedutan (suction port) pam Horizontal Multistage Davey menunjukkan komponen yang diperbuat daripada aloi keluli tahan karat 304, yang digilap untuk memberikan kemasan berkilat serta rintangan yang tinggi terhadap karat.
Saiz port sedutan ini boleh didapati dalam pilihan 1.25 inci atau 1.5 inci, bergantung kepada model pam yang digunakan, dan masih boleh disambungkan dengan sistem paip melalui penyambung yang sesuai.
Fungsi utama saluran masuk (inlet) bagi mana-mana pam air adalah untuk membenarkan bendalir yang betul memasuki sistem supaya ia dapat dipam dan seterusnya dipertingkatkan tekanannya. Keadaan ini berbeza mengikut jenis pam emparan yang digunakan.
Sebagai contoh, pam sump biasanya mempunyai input yang dilengkapi dengan pengisar (grinder) dan penapis (filter-strainer) untuk menyingkirkan serpihan yang terperangkap, supaya air kumbahan dapat diproses oleh sistem pam. Ini membantu mengurangkan risiko banjir serta menyokong pengurusan sisa secara lebih selamat dan beretika.
Berbeza dengan itu, pam Horizontal Multistage Davey merupakan sistem tekanan untuk kegunaan rumah, yang bermaksud ia hanya direka untuk menarik sumber air bersih sahaja.
Aliran Satu Arah (Unidirectional Flow): Pam air Horizontal Multistage ini mempunyai struktur dinamik yang membantu mengekalkan kadar aliran serta mengarahkan bendalir secara satu arah ke bahagian pendesak (impeller). Motor elektrik akan menarik air masuk melalui perbezaan tekanan (pressure differential), yang seterusnya membolehkan proses pengepaman berlaku dengan stabil dan berterusan.
Terdapat beberapa model pam elektrik ini yang hadir dengan saiz saluran masuk (intake) yang berbeza. Ini bertujuan memastikan output pam sepadan dengan sistem paip di kediaman, bagi mengelakkan masalah limpahan atau ketidakseimbangan aliran air.
Sekiranya diameter paip didapati lebih kecil atau lebih besar berbanding saiz input pam Horizontal Multistage, penyambung (connector) boleh digunakan untuk merapatkan perbezaan saiz tersebut dan memastikan sambungan sistem yang sesuai.
Jadual di bawah merumuskan saiz port sedutan (suction inlet) bagi siri HM Davey:
| Model Fasa Tunggal 230V ± 10% | ||
|---|---|---|
| Kod Produk | Port Sedutan (BSP) | Port Pelepasan (BSP) |
| HM60-10T | 1¼” F | 1″ M |
Ini adalah fenomena semula jadi yang berlaku berkaitan dengan NPSH (Net Positive Suction Head) yang diperlukan apabila mana-mana pam air Horizontal Multistage Davey telah diprima dengan betul dan tiada poket udara dalam sistem air.
Geseran Yang Lebih Rendah: Saiz inlet yang lebih besar pada pam emparan ini membolehkan air mengalir dengan lebih mudah, sekali gus meningkatkan kadar aliran (flow rate). Dalam keadaan ini, proses penyebuan sendiri (self-priming) juga boleh mempercepatkan lagi prestasi operasi pam dengan ketara.
Volut
Volut adalah berbentuk silinder dan mengandungi beberapa komponen peringkat seperti badan staging, diffuser dan pendesak (impeller). Secara dalaman, volut ini berbentuk spiral. Volut ini diperbuat daripada gabungan logam komposit yang kukuh dan digilap untuk kemasan yang lebih tahan lasak.
Terdapat empat sebab utama penggunaan reka bentuk ini dalam pam air Horizontal Multistage:
Reka bentuk ini membolehkan tenaga bendalir mengalir secara bebas, berpusing dan melalui setiap peringkat pendesak sebelum keluar secara sekata melalui saluran keluar (outlet). Pam elektrik ini mempunyai reka bentuk volut yang baik, yang mengurangkan pergolakan (turbulence) dan meningkatkan kadar aliran air.
Penghalang Perlindungan: Ketahanan struktur volut ini membantu menghalang bahan asing dari luar (seperti kotoran atau sisa) daripada memasuki sistem dan mengganggu bekalan air bersih yang dihantar oleh pam Horizontal Multistage, di samping mengelakkan kerosakan pada komponen dalaman sistem pam.
Housing volut diperbuat daripada keluli tahan karat 304 yang tahan lasak. Di dalamnya, komponen seperti pendesak (impeller), pengedap mekanikal (mechanical seal), dan diffuser ditempatkan, yang dibahagikan secara dalaman kepada ruang-ruang badan peringkat (staging body chambers). Ini dapat dilihat dalam konfigurasi reka bentuk pam Horizontal Multistage Davey.
Air kemudiannya ditolak menjauhi pusat dan dipaksa secara emparan ke arah dinding aloi luar. Seterusnya, air disalurkan keluar melalui outlet pam Horizontal Multistage. Motor menghasilkan daya sedutan yang menarik air ke bahagian dalam, di mana pendesak yang berpusing pada kelajuan tinggi memindahkan tenaga kinetik kepada air. Dalam proses ini, keadaan tenaga berubah antara satu sama lain.
Peringkat ini menukarkan tenaga kinetik kepada tenaga tekanan apabila air memasuki ruang volut, menyebabkan kelajuan air berkurang dan tekanannya meningkat. Fenomena ini mematuhi prinsip saintifik yang diperhatikan dalam Prinsip Bernoulli.
Pengesahan Penyebuan Kendiri (Self-Priming): Pam air Horizontal Multistage akhirnya akan menghapuskan sebarang ruang udara (air gap) melalui proses penyebuan kendiri, apabila kelembapan dan kandungan air di dalam badan volut meningkat. Jika tidak, udara yang terperangkap boleh masuk ke dalam pendesak semasa ia berpusing bersama air, yang berpotensi menyebabkan fenomena kavitasi yang boleh merosakkan sistem pam dengan serius.
Pendesak & Penyebar
Bahagian badan di latar hadapan ini ditangkap dan dimasukkan ke dalam salah satu pam Horizontal Multistage di barisan pemasangan. Ia diperbuat daripada keluli tahan karat 304, iaitu gred aloi yang kuat dan sesuai untuk persekitaran lembap.
Terdapat bukaan di bahagian tengah yang direka untuk dipasang pada aci mekanikal, di mana rotor akan memacu putaran pendesak (impeller) bagi menghasilkan tekanan air yang diperlukan, sambil mengekalkan kedudukan pendesak dan diffuser yang tertutup dengan kemas.
Komponen pendesak dan diffuser dibahagikan kepada beberapa ruang dan dipasang secara sistematik dalam bentuk badan peringkat (staging bodies) yang disusun dari satu tahap ke tahap seterusnya di dalam ruang volut. Badan peringkat ini juga dikenali sebagai pendakap pelindung (protection bracket) yang memainkan peranan penting dalam menempatkan dan mengekalkan kedudukan mekanisme tersebut, supaya ia tidak longgar atau terlepas di dalam pam Horizontal Multistage semasa operasi dan putaran bermula.
Apabila air bergerak dari satu peringkat ke peringkat seterusnya, setiap ruang badan peringkat (staging body) akan menambah tekanan secara beransur-ansur, sehingga mencapai tahap yang sesuai untuk kegunaan optimum seperti aliran paip, pancuran mandi, atau pelbagai aplikasi harian lain.
Reka Bentuk Pendesak Tertutup (Closed Impeller Design)
Pendesak tertutup (closed impellers) dipasang dan dipasakkan pada aci untuk mengendalikan bendalir dengan lebih baik sambil menggerakkan rotor, sekali gus mengurangkan beban tujahan (thrust load).
Prestasi yang Lebih Baik: Reka bentuk ini menggunakan dinding berkembar (hadapan dan belakang) pada bilahnya, supaya cecair di dalamnya dapat diarahkan dengan lebih terkawal dan stabil ke arah aliran keluar. Apabila air bergerak keluar melalui daya emparan, ia menghasilkan aliran yang lebih lancar dan konsisten, sekali gus memberikan prestasi hidraulik yang lebih tinggi kepada pam elektrik.
Pencegahan Kavitasi: Dalam pam air Horizontal Multistage, risiko pembentukan dan runtuhan gelembung udara (kavitasi) adalah lebih rendah kerana adanya perlindungan struktur pada pendesak. Ini membantu mengurangkan kerosakan dalaman pada pam dan meningkatkan kebolehpercayaan operasi.
Jangka Hayat Lebih Panjang: Disebabkan beban tujahan yang lebih rendah, hayat galas (bearing life), kekerapan penyelenggaraan, dan kos komponen aci dapat dikurangkan. Ini menjadikan pam emparan Horizontal Multistage lebih tahan lama, stabil dan sesuai untuk penggunaan jangka panjang.
Pendesak (impeller) dan diffuser sentiasa berada dalam keadaan dipenuhi cecair untuk mengelakkan kemerosotan atau kerosakan komponen. Penggunaan keluli tahan karat membantu mengekalkan ketahanan yang tinggi sepanjang kitaran operasi pam air Horizontal Multistage Davey.
Permukaan Licin: Permukaan komponen ini digilap sehalus mungkin sebelum dipasang ke dalam pam elektrik, bagi mengurangkan tegangan permukaan tambahan, geseran, serta pergolakan (turbulence) aliran. Dengan reka bentuk ini, pam Horizontal Multistage dapat meningkatkan kecekapan pergerakan bendalir, di samping mengurangkan pembaziran tenaga elektrik (dalam kilowatt) semasa operasi.
Kestabilan Termodinamik: Walaupun suhu sumber air yang dibekalkan berubah-ubah, pendesak yang diperbuat daripada keluli tahan karat berkualiti tinggi kekal stabil dari segi prestasi. Sifat mekanikal bahan ini yang tidak mudah mengembang atau mengecut membolehkan pam digunakan secara fleksibel untuk menyalurkan air bersih pada suhu sejuk mahupun panas melalui pam Horizontal Multistage dengan lebih konsisten.
Perlindungan Generator dengan Plat Belakang (Backplate) dan Pengedap Mekanikal (Mechanical Seal)
Keupayaan pam Horizontal Multistage Davey untuk beroperasi secara berterusan dan boleh dipercayai banyak bergantung kepada pengasingan yang berkesan antara komponen elektrik dan komponen yang bersentuhan dengan air. Komponen elektrik di dalam motor tidak boleh terdedah kepada air kerana ia boleh menyebabkan litar pintas dan kerosakan pada sistem.
Bagi mengelakkan perkara ini, plat belakang (backplate) dan pengedap mekanikal (mechanical seal) diintegrasikan ke dalam bahagian teras motor untuk menghalang sebarang percikan atau kebocoran air daripada memasuki ruang motor. Selain itu, sebarang ruang yang berpotensi menjadi laluan kebocoran akan ditutup menggunakan komponen seperti washer atau gasket, bagi memastikan perlindungan yang lebih sempurna.
Pada masa yang sama, air yang bergerak secara emparan di dalam pam akan dipandu dan disalurkan ke arah port pelepasan (discharge outlet) untuk menghasilkan bekalan air yang dikehendaki. Melalui proses ini, pam emparan dapat mengekalkan tekanan dan aliran air yang stabil untuk kegunaan harian.
O-Ring dan Spacer Peredam Getaran
Pam elektrik Horizontal Multistage biasanya disambungkan dengan O-ring apabila perlu untuk memberikan sambungan yang rapat (tight fit) serta mengelakkan kebocoran kecil yang berpotensi berlaku apabila setiap komponen teras disambungkan antara satu segmen ke segmen yang lain di bahagian dalam.
O-ring ini diperbuat daripada getah EPDM (ethylene propylene diene monomer), iaitu bahan elastomer yang tahan suhu dan lebih stabil berbanding neoprena dalam banyak keadaan operasi. Ia sangat sesuai digunakan dalam pam air Horizontal Multistage Davey kerana kestabilan termalnya yang baik. Kebanyakan O-ring ini biasanya terletak di dalam bahagian perumah volut (volute casing).
Dalam pam ini juga, spacer digunakan untuk mengekalkan jarak yang betul antara bahagian berputar supaya ia tidak bergesel antara satu sama lain. Susunan ini juga penting untuk memastikan kedudukan galas mekanikal (mechanical bearings) berada dalam posisi yang tepat serta mengelakkan mampatan berlebihan pada mana-mana komponen apabila pam elektrik HM mula beroperasi.
Penyerap Getaran: Spacer yang terdapat di dalam pam emparan Horizontal Multistage berfungsi sebagai penyerap getaran (pseudo vibration absorbent) untuk mengurangkan kekakuan tambahan serta mengurangkan tekanan mekanikal berlebihan pada sistem semasa operasi.
O-Ring Pada Sambungan Komponen: Gambar dekat menunjukkan O-ring yang dipasang pada bahagian sambungan komponen dalam pam Davey. Getah yang digunakan, iaitu ethylene propylene diene monomer (EPDM), dipilih kerana keupayaannya menahan suhu yang lebih tinggi serta sesuai digunakan dalam aplikasi pam air.
Bahan Pembinaan Komponen: Bagi memastikan ketahanan keseluruhan sistem, kebanyakan komponen dalaman pam air ini seperti pendesak (impeller), pengedap mekanikal (mechanical seal), spacer, circlip, dan juga perumah volut (volute casing) diperbuat daripada keluli tahan karat berkualiti tinggi 304 (SUS304).
Hanya bahagian aci (shaft) yang disambungkan ke motor direka khusus untuk memindahkan daya putaran secara kritikal, dan ia diperbuat daripada keluli tahan karat SUS316 yang lebih tahan lasak bagi memastikan prestasi operasi yang stabil dan tahan lama.
Had Operasi Pam HM60-10T Dengan Torrium2
| Parameter | Had |
|---|---|
| Kadar aliran berterusan maksimum | 200 LPM |
| Tekanan operasi maksimum | 700 kPa* |
| Arus maksimum | 10 amp |
| Julat tekanan cut-in | 80% daripada head tutup pam (pump shut-off head) |
| Suhu air maksimum | 65°C |
*Bergantung kepada penarafan tekanan tangki pilihan, tekanan operasi sehingga 820 kPa boleh dicapai.
*Simbol ‘L’ adalah sinonim bagi liter.
*kPa ialah unit terbitan bagi tekanan.
*psi juga ditakrifkan sebagai paun per inci persegi.
*Amp ialah singkatan bagi Ampere, juga dikenali sebagai ‘A’.
*Darjah Celsius ditandakan sebagai °C, manakala °F ialah variasi Fahrenheit di Amerika Syarikat.
Prestasi Hidraulik Pam HM60-10T Dengan Torrium2
| Parameter | Nilai |
|---|---|
| Model Fasa Tunggal | HM60-08T |
| Motor | |
| P1 (kW) | 1.25 |
| P2 (kW) | 0.94 |
| Arus (Amp) | |
| Operasi (Run) | 5.9 A |
| Permulaan (Start) | 28 A |
| Port (BSP) | |
| Sedutan | 1¼” F |
| Nyahcas | 1″ M |
| Tekanan operasi nominal (kPa) | 430 |
| Tekanan maksimum pam (kPa) | 690 |
| Pramuat udara tangki (kPa) | 480 |
| Kadar aliran nominal (L/min) | 60 |
Bahan Pembinaan
| Bahan Pembinaan | |
|---|---|
| Bahagian | Bahan |
| Perumah (Casing) | Keluli tahan karat 304 |
| Pendesak (Impellers) | Keluli tahan karat 304 |
| Peringkat (Casing) | Keluli tahan karat 304 |
| Aci pam (Pump shaft) | Keluli tahan karat 316L |
| Peranti pemusat peringkat (Stage centring device) | Keluli tahan karat 304 |
| Pengedap mekanikal (Mechanical seal) – Bahagian berputar | Karbon |
| Pengedap mekanikal (Mechanical seal) – Bahagian statik | Seramik |
| Pengedap mekanikal (Mechanical seal) – Spring | Keluli tahan karat 316 |
| Pengedap mekanikal (Mechanical seal) – Bellows | EPDM |
| O-ring | EPDM |
| Palam (Plug) | Keluli tahan karat 316L |
| Selongsong motor & pendakap lantern | Aluminium dengan kemasan salutan serbuk poliester bakar |
| Kaki motor | Xenoy |
| Penutup kipas / kaki belakang (model sehingga 1.05kW) | Polipropilena |
Kehilangan Hidraulik Pam HM60-10T Dengan Torrium2
Lengkung Q-H Pam HM60-10T Dengan Torrium2
Dalam Kotak
Pam Air Inverter Davey HM Horizontal Multistage Dengan Pengawal Torrium2 – HM60-10T
Manual Pengguna
Bukti Pembelian
24 Bulan Waranti Pengeluar (Meningkat 6 Bulan Lagi dengan Skim e-Waranti)
Borang Perhubungan
