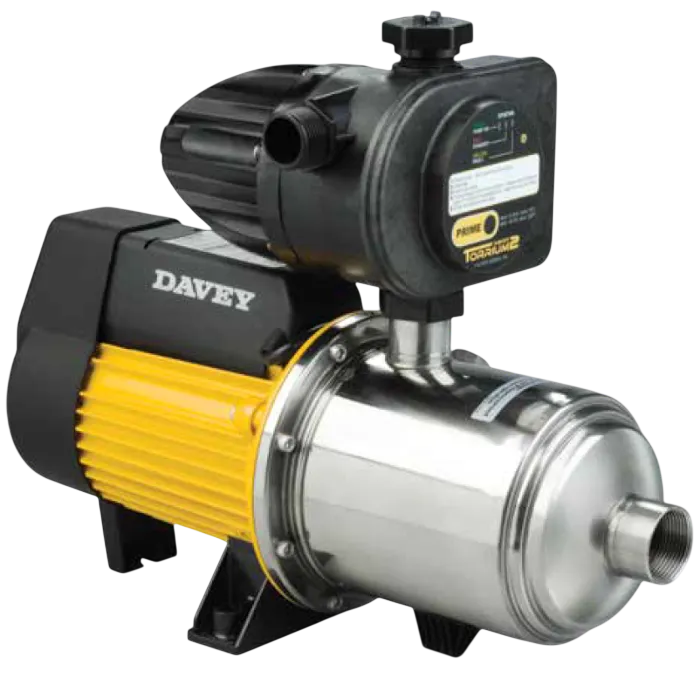

Pam Air Davey Horizontal Multistage Dengan Pengawal Torrium2 - HM60-06T
Ciri-ciri utama:
- Jenis sistem tekanan automatik standard.
- Aliran maksimum: 80 liter seminit (lpm).
- Versi ini sesuai untuk isi rumah kecil
(Setingkat rumah sahaja). - Kegunaan untuk rumah, kebun, berladang dan pertanian.
- 24 bulan waranti untuk pam, motor & pengawal.
(24 + 6 bulan tambahan dengan skim e-Waranti) - Tekanan tetap untuk setiap penggunaan.
- Pemasangan mudah dan terus terang.
Pengelasan:
Gambaran Keseluruhan Pam Air Davey Horizontal Multistage - HM60-06T
HM60-06T ialah sistem tekanan berbilang peringkat mendatar yang direka untuk bekalan air domestik, pengairan, dan aplikasi pemindahan air umum. Ia dilengkapi dengan pengawal Torrium2, yang menyediakan operasi automatik serta tekanan air yang konsisten untuk kegunaan rumah.
Pam ini menampilkan reka bentuk hidraulik sepenuhnya daripada keluli tahan karat, memastikan ketahanan terhadap kakisan, ketahanan jangka panjang, dan prestasi yang cekap. Sistem pendesak berbilang peringkatnya membolehkan ia memberikan tekanan yang stabil dengan bunyi yang lebih rendah serta penggunaan tenaga yang lebih efisien, menjadikannya sesuai untuk operasi berterusan.
Dari segi prestasi, HM60-06T memberikan kadar aliran nominal sebanyak 60 L/min dengan tekanan maksimum pam 460 kPa dan beroperasi menggunakan motor 0.85 kW (kuasa output 0.58 kW). Ia menyokong suhu air sehingga 65°C, menjadikannya boleh dipercayai untuk aplikasi domestik dan tugas ringan yang tipikal.
Variasi Pam Air Davey HM Horizontal Multistage
| Modal Pam | Kod Produk (SKU) |
|---|---|
| HM60 | HM60-06, HM60-06T, HM60-08, HM60-08T, HM60-10, HM60-10T |
| HM80 | HM80 sahaja |
| HM90 | HM90-08, HM90-08T, HM90-11, HM90-11T, HM90-13, HM90-13T |
| HM150 | HM150 only |
| HM160 | HM160-15, HM160-15T, HM160-19, HM160-19T |
| HM270 | HM270-19, HM270-19P, HM270-25, HM270-25P |
| Modal Tiga Fasa Sahaja | |
| HM150-X-3 | HM150-15-3, HM150-22-3, HM160-15-3 |
| HM160-X-3 | HM160-15-3, HM160-19-3 |
| HM270-X-3 | HM270-19-3, HM270-25-3 |
| HM300-X-3 | HM300-30-3 |
Pelbagai versi pam elektropam Horizontal Multistage telah diperkenalkan, setiap satu direka untuk memenuhi keperluan dan keadaan yang berbeza. Begitu juga, spesifikasi yang pelbagai ini menghasilkan prestasi yang berbeza bergantung pada pemilihan pam air.
Pam Horizontal Multistage boleh dilengkapi dengan 3 hingga 6 pendesak, yang dikenali sebagai 3, 4, 5, atau 6 peringkat. Apabila bilangan peringkat meningkat, kadar aliran yang diukur dalam liter per minit (L/min) juga meningkat. Semua maklumat berkaitan model pam HM h2o didokumentasikan secara terperinci dengan carta teknikal yang tepat untuk rujukan umum.
Bagi siri HM60, siri pam Horizontal Multistage ini mempunyai sehingga empat peringkat dan beroperasi dalam fasa tunggal.
Kaedah Pengenalan Pam Horizontal Multistage HM60-06T
Pengkategorian semua kod produk di Davey Water Products dipusatkan, bagi memastikan keseragaman di seluruh dunia. Pengenalpastian elektropam bermula dengan:
1) Urutan yang menampilkan nama ringkas.
2) Diikuti oleh ukuran kadar aliran.
3) Kuasa keluaran dalam kilowatt.
4) Akhir sekali, fasa voltan yang dinyatakan di bahagian belakang.
Sebagai contoh, bagi pam air Horizontal Multistage , kod dalam imej ialah HM60-06T. Ini bermula dengan penamaan ringkas, atau “HM” dalam kes ini, diikuti dengan 60 yang mewakili kadar aliran nominal dalam liter per minit, menghasilkan kuasa 1.5 kilowatt dan memerlukan sambungan voltan 3 fasa.
Secara dalaman, kod entiti ini berfungsi terutamanya sebagai pengecam penjejakan dalam gudang Davey untuk mengenal pasti pam air yang tepat bagi tujuan pesanan. Ini memastikan inventori disusun secara konsisten bagi memudahkan pengurusan dan penyusunan profesional dalam rangkaian rak industri kami yang luas.
Lampiran
Pengawal Torrium2
Apabila dipasang pada pam empar Davey HM60-06, Torrium2 boleh menjadi komponen integrasi yang penting. Ia merupakan teknologi elektro yang direka sebagai pengawal pintar untuk mengawal aliran air secara seragam serta menyediakan tekanan yang stabil di rumah dan bangunan komersial. Sistem ini berfungsi dengan menghidupkan pam apabila tekanan menurun dan menghentikannya apabila kadar aliran menjadi rendah, sekitar 1 liter per minit (LPM).
Salah satu kelebihan menggunakan Torrium2 ialah ia mengurangkan tekanan akibat kitaran hidup dan mati (on/off) pam elektropam Horizontal Multistage. Kaedah mula-henti lembut ini membantu mengelakkan fenomena “water hammer” yang boleh menyebabkan kerosakan, dengan cara meningkatkan dan menurunkan kelajuan operasi secara beransur-ansur melalui mekanisme semula jadinya.
Tekanan Permulaan Kuat: Sensor yang mengesan permintaan air yang tinggi dan hanya bertindak apabila tekanan jatuh kepada 80% daripada output maksimum merupakan komponen utama. Tahap ini berfungsi secara serba guna, ditentukan oleh prestasi pam, dan akan ditetapkan secara automatik jika pam penggalak berhenti.
Kebolehsuaian Permulaan: Kitaran hidup/mati pam air sering disebabkan oleh kebocoran, namun Torrium2 cukup pintar untuk membezakan antara penggunaan air sebenar dan kebocoran kecil (seperti titisan paip). Pengawal pintar ini akan melaraskan kepada 50% daripada tekanan terakhir yang digunakan apabila kadar aliran sangat rendah, bagi mengelakkan kitaran berulang. Pada masa yang sama, Torrium2 akan kembali ke mod permulaan adaptif untuk mengaktifkan pam Horizontal Multistage apabila aliran melebihi 0.5 LPM.
Perlindungan Tanpa Air (Dry-Running): Pam air direka untuk beroperasi dengan aliran cecair penuh. Oleh itu, apabila Torrium2 mengesan kehilangan ‘prime’ pada pam empar Horizontal Multistage Davey, mekanisme keselamatan akan diaktifkan untuk menghentikan operasi pam sepenuhnya. Torrium2 juga akan mencuba semula secara automatik selepas sela masa 5 dan 30 minit, serta 1, 2, 4, 8, 16, dan 32 jam secara berperingkat. Ia akan menghidupkan semula pam Horizontal Multistage apabila tekanan air yang mencukupi kembali.
Torrium2 dan model-model berkaitan bagi pam air Horizontal Multistage Davey mempunyai tambahan huruf “T” di hujung kod produk rasmi, iaitu selepas nombor turutan kuasa/kilowatt. Salah satu contoh ialah model HM160-14T.
Suis Tekanan
Suis tekanan mekanikal, yang dipasang sebagai kawalan untuk mengaktifkan fungsi berdasarkan tahap tekanan yang dikehendaki, boleh dipasang pada pam Horizontal Multistage Davey HM60-06.
Pengaktifan/Penutupan: Ini membantu menghidupkan atau mematikan pam apabila tahap air meningkat atau menurun melebihi tekanan optimum.
Boleh Laras: Pengguna akhir boleh melaraskan titik mula (cut-in) dan henti (cut-out) mengikut keperluan sistem air, dengan menekankan aplikasi redaman yang seimbang tanpa memberi tekanan berlebihan kepada pam Horizontal Multistage Davey HM60-06T. Ini juga membantu mengelakkan penurunan atau lonjakan tekanan yang tidak perlu yang boleh merosakkan paip.
Penjimatan sumber dan tenaga: Dengan menggunakan pam air Horizontal Multistage bersama variasi suis tekanan, sumber semula jadi seperti bekalan air mentah—yang disediakan oleh Air Selangor atau badan pembekal yang setara—dapat dipelihara sebaik mungkin. Ini kerana aliran air hanya digunakan pada tahap kekuatan yang diperlukan apabila perlu, sekali gus mengurangkan kehausan pada elektropam dan memanjangkan jangka hayatnya.
Huruf sistematik “P” yang diletakkan di bahagian belakang kod produk menandakan versi SKU pam Horizontal Multistage Davey yang dilengkapi dengan suis tekanan ini. Salah satu contoh ialah model elektropam HM270-19P.
Tangki Tekanan
Suis tekanan mekanikal, yang dipasang sebagai kawalan untuk mengaktifkan fungsi berdasarkan tahap tekanan yang dikehendaki, boleh dipasang pada pam Horizontal Multistage Davey HM60-06.
Pengaktifan/Penutupan: Ini membantu menghidupkan atau mematikan pam apabila tahap air meningkat atau menurun melebihi tekanan optimum.
Boleh Laras: Pengguna akhir boleh melaraskan titik mula (cut-in) dan henti (cut-out) mengikut keperluan sistem air, dengan menekankan aplikasi redaman yang seimbang tanpa memberi tekanan berlebihan kepada pam Horizontal Multistage Davey HM60-06T. Ini juga membantu mengelakkan penurunan atau lonjakan tekanan yang tidak perlu yang boleh merosakkan paip.
Secara dalaman, sistem ini beroperasi dengan menyimpan air yang menekan diafragma, yang seterusnya memampatkan udara di bahagian atasnya. Apabila tangki mencapai tahap tekanan yang ditetapkan, pam Horizontal Multistage akan berhenti secara automatik. Apabila air digunakan—seperti melalui paip, pancuran mandi, atau tandas—udara termampat akan menolak air yang disimpan keluar dari tangki.
Apabila tekanan beransur-ansur menurun dari tahap cut-out ke titik cut-in, sistem terus membekalkan air sehingga mencapai tekanan minimum. Pada tahap itu, pam empar Horizontal Multistage Davey HM60-06T akan dihidupkan semula secara automatik untuk mengisi semula tangki dan mengulangi kitaran tersebut.
Sijil Pam Air HM60-06T
Davey telah memperoleh pensijilan yang diperlukan untuk kemasukan pasaran bagi terus berkembang ke pelbagai wilayah dan benua, termasuk Malaysia di Asia Tenggara. Oleh itu, pam empar Horizontal Multistage telah melalui ujian serta menerima pensijilan berkualiti tinggi. Pensijilan ini merangkumi penggunaan untuk peralatan rumah, penilaian kesesuaian pam air untuk sistem agihan, serta pemantauan dan ujian ketat di barisan pengeluaran bagi memastikan kualiti yang konsisten.
SGS Disahkan: Pam air HM Davey memenuhi piawaian keselamatan elektrik dalam aplikasi domestik hasil pemeriksaan oleh Société Générale de Surveillance. Ujian merangkumi risiko renjatan tidak sengaja, kemungkinan litar pintas pada pam empar, potensi kebakaran, serta pengesahan bahawa pam Horizontal Multistage ini ditutup dan dilindungi dengan baik.
Piawaian Eropah: Davey mematuhi mandat teknikal badan kawal selia rasmi bagi pam Horizontal Multistage untuk memastikan keselamatan, kualiti tinggi, keserasian, pendekatan mesra alam, serta akses perdagangan ke pasaran Barat. Ini juga menyumbang kepada peningkatan teknologi dalam masyarakat.
Suruhanjaya Elektroteknik Antarabangsa (IEC): Davey mematuhi badan piawaian global yang ditubuhkan pada 1906 yang menetapkan dan mengekalkan standard bagi teknologi voltan dan peralatan elektroteknik, bagi memudahkan pengiktirafan bersama (MRA) dan akses perdagangan yang lebih luas.
Piawaian Australia: Kelebihan utama ialah kepercayaan pasaran tempatan, di mana badan kawal selia bebas dan bukan keuntungan telah meluluskan pam Horizontal Multistage serta versi motor diesel bagi keselamatan elektrik.
AS4020:2005: Piawaian Australia ini menetapkan bahawa semua bahan dalam sistem air, termasuk pam Horizontal Multistage, mestilah selamat apabila bersentuhan dengan air minuman. Pensijilan ini memastikan bahan, salutan, paip, dan komponen berkaitan adalah selamat untuk penggunaan air yang boleh diminum.
Piawaian New Zealand: Kelayakan Davey turut mendapat pengesahan keselamatan pengguna tambahan untuk pasaran rantau Oceania.
ISO 9001: Sistem pengurusan kualiti yang memastikan tahap pengeluaran konsisten dan standard tinggi merentasi rantaian bekalan. Pam Horizontal Multistage Davey mencapai pensijilan ini hasil pemantauan berterusan terhadap proses penambahbaikan dan konsistensi produk.
ISO 14001: Menekankan pengurusan alam sekitar melalui amalan lestari seperti kitar semula dalam proses pemasangan, pengurangan penggunaan tenaga semasa tidak aktif, penggunaan lampu LED, serta pengurusan logistik yang lebih efisien untuk mengurangkan kesan karbon.
Secara keseluruhan, pensijilan ini meningkatkan kredibiliti dan reputasi Davey, di samping meningkatkan keyakinan pelanggan terhadap penggunaan berterusan pam empar Horizontal Multistage.
Motor TEFC
Untuk setiap tempoh penggunaan harian, pam Horizontal Multistage Davey beroperasi pada kuasa penuh dengan tekanan air yang konsisten. Tidak kira tempoh penggunaan semasa, operasi ini semudah mana-mana pam empar yang lain.
Pemasangan Mudah: Kesederhanaan pam elektropam Horizontal Multistage ini terletak pada kemudahannya untuk dipasang—hanya perlu diletakkan terus di bawah tangki air, disambungkan, dan kemudian dibiarkan beroperasi. Pengguna yang mahukan sistem pam air terus di rumah atau premis perniagaan tidak perlu melalui langkah tambahan yang rumit.
Boleh dipercayai dan terbukti: Hakikat bahawa semua pam Horizontal Multistage telah berada di pasaran untuk tempoh yang agak lama menunjukkan bahawa konsep kejuruteraan mekanikal yang digunakan untuk membina peranti ini adalah boleh dipercayai dan telah terbukti keberkesanannya. Oleh itu, jika pam empar ini perlu diselenggara, terdapat banyak penyelidikan dan pembangunan yang tersedia, sokongan teknikal yang kukuh, serta pelbagai alat ganti yang mudah diperoleh.
Kos berpatutan: Dengan komponen yang mencukupi serta motor elektrik yang menyediakan aliran tekanan terus yang sesuai untuk mandi, pengairan atau pembersihan, teknologi elektroteknik enjin yang sudah maju ini tidak memerlukan pelarasan tambahan. Davey Malaysia pula mempunyai rantaian bekalan yang kukuh, yang memudahkan pemasangan pam Horizontal Multistage secara pukal, sekali gus menghasilkan produk yang lebih menjimatkan kos dan kini digunakan secara meluas di seluruh dunia.
Pam HM60-06T Untuk Rumah Yang Sesuai
Satu representasi visual yang disusun berdasarkan faktor utama sesebuah hartanah bertanah telah dibangunkan oleh jurutera mekanikal Davey Malaysia untuk mengenal pasti sistem pam air yang paling sesuai bagi kediaman tersebut, seperti yang digambarkan di bawah:
HM80 dan HM150 merupakan antara rangkaian pam air Horizontal Multistage Davey yang direka untuk kegunaan kediaman.
Seperti yang ditunjukkan, jurutera Davey telah menilai dengan teliti semua pemboleh ubah sistem air yang berkaitan, termasuk konfigurasi paip biasa, bagi menentukan pam yang paling sesuai untuk pelbagai jenis rumah. Bagi rumah satu hingga dua tingkat, HM80 mencukupi untuk memenuhi keperluan air harian, manakala hartanah tiga tingkat biasanya memerlukan elektropam HM150 bagi prestasi yang optimum. Secara asasnya, kediaman yang lebih besar memerlukan pam Horizontal Multistage berkapasiti lebih tinggi untuk memastikan bekalan air yang konsisten.
Bagi HM60-06T, elektropam ini direka khas untuk rumah bertingkat rendah atau kediaman bersaiz kecil.
Saiz Inlet Sedutan HM60-06T
Fungsi utama inlet sedutan mana-mana pam air adalah untuk membolehkan cecair yang sesuai masuk dan dipindahkan ke dalam sistem bagi tujuan tekanan lanjut. Bergantung pada jenis pam empar yang digunakan, keadaan ini boleh berbeza.
Sebagai contoh, pam sump mempunyai komponen seperti pengisar (grinder) dan penapis jeriji (filter-strainer) untuk menyingkirkan serpihan yang terperangkap, membolehkan air kumbahan disalurkan ke dalam sistem pam. Ini membantu mengurangkan risiko banjir dan/atau pengurusan sisa bagi tujuan kebersihan dan etika.
Sebagai sistem tekanan rumah, fungsi utama pam Horizontal Multistage Davey adalah untuk menarik masuk sumber air bersih sahaja.
Aliran sehala: Pam air Horizontal Multistage, yang mempunyai struktur dinamik untuk mengekalkan kadar aliran, membantu mengarahkan bendalir air secara sehala ke bahagian pendesak, manakala motor elektrik menarik masuk air melalui perbezaan tekanan.
Pam elektropam ini hadir dalam pelbagai model dengan saiz salur masuk yang berbeza. Ini bagi memastikan output pam sepadan dengan sistem paip di rumah, kerana air mudah melimpah jika tidak seimbang. Walau bagaimanapun, penyambung boleh digunakan untuk merapatkan dan menyelesaikan perbezaan saiz jika diameter paip didapati jauh lebih kecil (atau lebih besar) daripada input pam Horizontal Multistage itu sendiri.
| Modal Satu Fasa 240V | ||
| Kod Produk | Sambungan | |
| Salur Masuk BSP | Salur Keluar BSP | |
| HM60-60 | 1.25 inci (31.75mm) | 1 inci (25.4mm) |
Fenomena ini berlaku secara semula jadi sebagai net positive suction head (NPSH) yang diperlukan apabila mana-mana pam air Horizontal Multistage Davey mencapai sedutan air penuh dan tiada poket udara dalam sistem air.
Geseran berkurang: Saiz salur masuk yang lebih besar pada pam empar ini menghasilkan kadar aliran yang lebih tinggi kerana air dapat mengalir dengan lebih bebas melaluinya. Ini merupakan satu lagi contoh di mana proses pengisian kendiri (self-priming) dipercepatkan dengan ketara.
Volut (Sarung Pam)
Volut, yang kelihatan berbentuk silinder sambil mengekalkan integriti beberapa badan peringkat (diffuser dan pendesak), sebenarnya berbentuk spiral di bahagian dalam dan dibina menggunakan gabungan logam komposit yang tahan lasak serta digilap. Terdapat empat sebab ia digunakan dalam pam air Multistage Mendatar:
Apabila air berpusar dan melalui setiap peringkat pendesak sebelum keluar secara berterusan melalui salur keluar, ia membantu mengurangkan kekuatan berlebihan bendalir pelepasan. Volut yang direka dengan teliti dalam elektropam ini mengurangkan pergolakan (turbulensi) dan memaksimumkan kadar aliran secara keseluruhan.
Penghalang perlindungan: Ketahanan perumah volut yang tinggi membantu menghalang sebarang sisa luaran atau kotoran daripada memasuki sistem, yang boleh mengganggu bekalan air bersih pam Multistage Mendatar atau merosakkan konfigurasi sedia ada.
Pertukaran keadaan tenaga: Air secara beransur-ansur dipaksa menjauhi pusat dan ditolak secara empar ke dinding aloi luar sebelum dilepaskan melalui salur keluar pam Multistage Mendatar. Proses ini bermula apabila motor menghasilkan daya sedutan dan seterusnya menggerakkan air ke bahagian dalam di mana pendesak tetap memindahkan tenaga kinetiknya. Apabila ruang volut terisi sepanjang proses ini, perubahan tenaga berlaku daripada tenaga kinetik kepada tekanan, menyebabkan halaju menurun sambil tekanan air meningkat secara serentak. Fenomena ini selaras dengan prinsip serta pemerhatian saintifik yang dikenali sebagai Prinsip Bernoulli.
Pengesahan pengisian kendiri (self-priming): Pam air Multistage Mendatar akan akhirnya bebas daripada sebarang ruang udara yang menghalang proses pengisian kendiri apabila badan volut menjadi basah dan terisi air sepenuhnya. Jika tidak, kavitasi yang merosakkan boleh berlaku akibat udara terperangkap yang memasuki pendesak ketika ia berputar bersama air.
Pendesak Dan Penyebar
Pendesak dan penyebar diasingkan dalam ruang-ruang volut dan disusun secara sistematik sebagai badan peringkat (staging bodies). Badan peringkat ini, yang kadangkala juga dirujuk sebagai pendakap pelindung, memainkan fungsi penting dalam memastikan komponen-komponen ini kekal pada kedudukannya dan tidak tercabut di dalam pam Multistage Mendatar semasa operasi dan putaran bermula.
Setiap ruang badan peringkat akan menghasilkan peningkatan tekanan secara berperingkat yang diperlukan untuk penggunaan aliran air yang optimum seperti di paip, pancuran mandi, atau kegunaan harian lain, apabila air bergerak dari satu peringkat ke peringkat seterusnya.
Pemasangan Pendesak Tertutup
Untuk mengurangkan beban tujahan (thrust load), pendesak tertutup dipasang pada aci bagi mengoptimumkan pengendalian bendalir ketika rotor sedang digerakkan.
Prestasi dipertingkatkan: Oleh sebab siripnya berdinding dua (hadapan dan belakang), bendalir di dalamnya diarahkan dengan lebih baik untuk menghasilkan aliran keluar yang lancar dan stabil apabila dilepaskan melalui daya empar ke salur keluar. Ini menghasilkan elektropam dengan prestasi hidraulik yang sangat baik.
Pencegahan kavitasi: Struktur pelindung pada pendesak menjadikan pam Multistage Mendatar kurang terdedah kepada pembentukan dan keruntuhan gelembung udara di dalam air, sekali gus mengurangkan risiko kerosakan tambahan pada pam.
Jangka hayat perkhidmatan lebih panjang: Apabila beban tujahan (thrust load) dikurangkan, jangka hayat galas (bearing), kekerapan penggunaan, serta kos pada sistem aci turut berkurang, sekali gus menjadikan pam empar Multistage Mendatar lebih tahan lama.
Oleh kerana pendesak dan penyebar sentiasa terdedah kepada jumlah bendalir yang besar, bahan keluli tahan karat digunakan bagi mengelakkan kemerosotan sambil mengekalkan ketahanan yang tinggi sepanjang kitaran operasi pam Multistage Mendatar.
Permukaan licin: Komponen ini digilap sehingga sangat licin sebelum pendesak dipasang ke dalam elektropam bagi mengurangkan tegangan permukaan, sekali gus meminimumkan geseran dan turbulensi. Dalam pam Multistage Mendatar Davey, teknik ini meningkatkan kecekapan pergerakan bendalir sambil mengurangkan kehilangan tenaga yang tidak perlu melalui penggunaan kuasa (diukur dalam kilowatt).
Kestabilan termodinamik: Dalam situasi di mana suhu bekalan air berubah-ubah, pendesak yang diperbuat daripada keluli tahan karat berkualiti tinggi berfungsi dengan stabil, dengan sifat mekanikalnya hampir tidak mengalami pengecutan atau pengembangan. Ini membolehkan air bersih pada suhu panas atau sejuk disedut dengan berkesan oleh pam Multistage Mendatar dalam pelbagai keadaan.

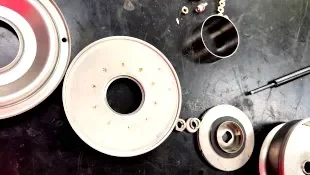

Plat Belakang Dan Kedap Mekanikal
Untuk mengurangkan beban tujahan (thrust load), pendesak tertutup dipasang pada aci bagi mengoptimumkan pengendalian bendalir ketika rotor sedang digerakkan.
Prestasi dipertingkatkan: Oleh sebab siripnya berdinding dua (hadapan dan belakang), bendalir di dalamnya diarahkan dengan lebih baik untuk menghasilkan aliran keluar yang lancar dan stabil apabila dilepaskan melalui daya empar ke salur keluar. Ini menghasilkan elektropam dengan prestasi hidraulik yang sangat baik.
Pencegahan kavitasi: Struktur pelindung pada pendesak menjadikan pam Multistage Mendatar kurang terdedah kepada pembentukan dan keruntuhan gelembung udara di dalam air, sekali gus mengurangkan risiko kerosakan tambahan pada pam.
Faktor paling penting dalam menentukan sama ada pam Multistage Mendatar Davey dapat terus berfungsi ialah apabila aspek kejuruteraan elektrik dipisahkan daripada aplikasi kejuruteraan mekanikalnya. Komponen plat belakang (backplate) dan kedap mekanikal (mechanical seal) disepadukan dalam sistem enjin untuk mengelakkan sebarang percikan air daripada memasuki teras motor, kerana komponen elektroteknik dalam motor mesti dilindungi daripada sentuhan air bagi mengelakkan litar pintas. Ini dilakukan dengan menutup ruang-ruang yang tinggal menggunakan gasket atau washer.
Pada masa yang sama, air yang berpusar ke arah luar akan disalurkan ke salur keluar (discharge outlet), menggunakan prinsip pam empar untuk mencapai bekalan air yang diperlukan. Bagi mengelakkan pam Multistage Mendatar Davey daripada senget atau tidak selari apabila putaran bermula, plat belakang dan kedap mekanikal juga dipasang bagi memastikan aci kekal dalam kedudukan yang stabil.
Bagi memastikan kedap mekanikal pam air Multistage Mendatar sentiasa tertutup dengan baik, satu circlip boleh ditemui di dalam kawasan kedap mekanikal dan sebelum plat belakang, di mana tekanan putaran dipindahkan kepadanya. Walau bagaimanapun, circlip ini—yang juga dikenali sebagai spring klip dalam manual rasmi Davey Water Products—tidak digunakan langsung untuk siri HM80 dan HM150 sahaja.
O-Ring Diketatkan, Dengan Pengalas Penyerap Getaran
Bagi memastikan pemasangan yang ketat dan mengelakkan kebocoran tersembunyi daripada berlaku, elektropam Multistage Mendatar disepadukan dengan O-ring apabila setiap komponen teras disambungkan antara satu bahagian dengan bahagian lain di dalamnya. Bahan elastomer ini, yang dibentuk menggunakan getah EPDM (ethylene propylene diene monomer), menawarkan rintangan haba yang lebih baik berbanding neoprena dan sesuai digunakan bersama pam Multistage Mendatar Davey kerana kestabilan suhunya. Biasanya, perumah volut mengandungi beberapa O-ring untuk memastikan pengedapan yang berkesan.
Bagi mengelakkan bahagian berputar dalam pam Multistage Mendatar ini daripada bergesel antara satu sama lain, pengalas (spacers) dipasang. Selain itu, apabila elektropam HM mula beroperasi, kedudukan pengalas ini membantu galas mekanikal kekal pada posisi yang tepat sambil mengelakkan mana-mana komponen daripada mengalami tekanan berlebihan.
Penyerap getaran: Pengalas ini dalam pam empar Multistage Mendatar berfungsi sebagai penyerap getaran tidak langsung (pseudo-vibration absorbents) bagi mengurangkan tekanan mesin yang tidak diperlukan serta mengawal kekakuan sistem dengan lebih baik.
Begitu juga, setiap komponen dalaman pam air ini, termasuk pendesak, kedap mekanikal, pengalas (spacer), circlip, dan juga perumah volutnya, dibina daripada keluli tahan karat 304 yang kukuh (atau SUS304) bagi memastikan kekerasan yang seragam. Hanya aci yang disambungkan kepada motor, yang diperbuat daripada SUS316 yang lebih tahan lasak, direka untuk memindahkan kuasa putaran secara berterusan dan tinggi.
Nombor Peringkat
| Modal | HM60-06 |
Pringkat | 4 |
Had Operasi Pam Horizontal Multistage Dengan Pengawal Torrium2
| Had Operasi | |
| Kadar aliran berterusan maksimum | 200 L/min (53 gelen US) |
| Tekanan operasi maksimum | 700 kPa* (102 psi) |
| Arus maksimum | 10 amp |
| Julat tekanan cut-in | 80% daripada head tutup (shut-off head) pam |
| Suhu air maksimum | 65°C (149°F) |
Jenis bendalir yang sesuai: Cecair bersih, jernih, tidak menghakis, tidak mudah terbakar, tanpa gentian serta mengandungi sedikit pasir/silika atau bahan kasar (kepekatan maksimum 40 g/m³).
* Bergantung pada penarafan tangki tekanan yang dipilih, tekanan operasi sehingga 820 kPa boleh dicapai.
* “L” merujuk kepada liter.
* kPa (kilopascal) ialah unit tekanan.
* PSI merujuk kepada paun per inci persegi (pounds per square inch).
* Amp ialah singkatan kepada ampere (A), unit arus elektrik.
* Suhu diukur dalam darjah Celsius (°C), manakala darjah Fahrenheit (°F) ialah unit yang biasa digunakan di Amerika Syarikat.
Prestasi Hydraulik Pam Horizontal Multistage Dengan Pengawal Torrium2
| Prestasi Hydraulik | ||||||||||
| Modal Satu Fasa | Motor | Amps | Port (BSP) | Tekanan Operasi Nominal (kPa) | Tekanan Pam Maksimum (kPa) | Pra-cas Udara Tangki (kPa) | Aliran Nominal (lpm) | |||
| P1 kW | P2 kW | Run | Start | Suction | Discharge | |||||
| HM60-06T | 0.85 | 0.58 | 4 | 18 | 1 1/4″ F | 1″ M | 280 | 460 | 320 | 60 |
| HM60-08T | 1 | 0.72 | 4.5 | 18 | 1 1/14″ F | 1″ M | 360 | 575 | 400 | 60 |
| HM60-10T | 1.25 | 0.94 | 5.9 | 28 | 1 1/4″ F | 1″ M | 430 | 690 | 480 | 60 |
| HM90-08T | 1.1 | 0.78 | 4.9 | 20 | 1 1/4″ F | 1″ M | 310 | 460 | 320 | 90 |
| HM90-11T | 1.4 | 1.05 | 6.5 | 28 | 1 1/4″ F | 1″ M | 420 | 585 | 410 | 90 |
| HM90-13T | 1.7 | 1.4 | 7.2 | 40 | 1 1/4″ F | 1″ M | 480 | 680 | 475 | 90 |
| HM160-15T | 1.9 | 1.5 | 8 | 40 | 1 1/2″ F | 1″ M | 340 | 460 | 320 | 160 |
| HM160-19T | 2.3 | 1.8 | 9.7 | 40 | 1 1/2″ F | 1″ M | 400 | 600 | 420 | 160 |

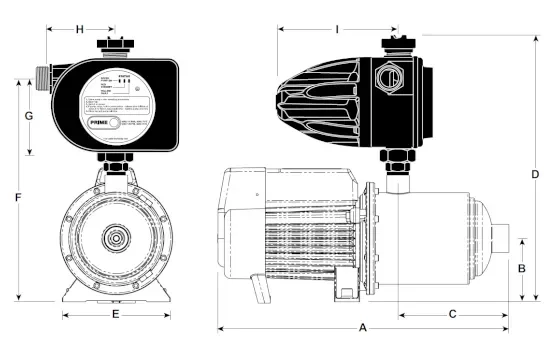

Dimensi (mm) Pam Horizontal Multistage Dengan Pengawal Torrium2
| Dimensi (mm) | ||||||||||
| Modal | A | B | C | D | E | F | G | H | I | Berat Bersih (Kg) |
| HM60-06T | 411 | 100 | 127 | 410 | 171 | 316 | 98 | 115 | 215 | 12.7 |
| HM60-08T | 459 | 100 | 175 | 410 | 171 | 316 | 98 | 115 | 215 | 13.6 |
| HM60-10T | 459 | 100 | 175 | 410 | 171 | 316 | 98 | 115 | 215 | 18.4 |
| HM90-08T | 411 | 100 | 127 | 410 | 171 | 316 | 98 | 115 | 215 | 13.1 |
| HM90-11T | 459 | 100 | 175 | 410 | 171 | 316 | 98 | 115 | 215 | 17.8 |
| HM90-13T | 503 | 124 | 175 | 435 | 206 | 340 | 98 | 115 | 215 | 23.6 |
| HM160-15T | 510 | 124 | 178 | 435 | 206 | 340 | 98 | 115 | 215 | 23.2 |
| HM160-19T | 540 | 124 | 178 | 435 | 206 | 340 | 98 | 115 | 215 | 23.5 |
Graf Kehilangan Hidrauluk Pam Horizontal Multistage Dengan Pengawal Torrium2
Set Pakej
Sistem pakej lengkap boleh didapati atas permintaan. Tangki tekanan dan pam dipasang pada plat asas yang sama. Panel kawalan pilihan juga tersedia untuk model fasa tunggal dan tiga fasa.
Data Elektrik
| Data Elektrik | |
| Kelajuan | 2,900 rpm |
| Voltan Bekalan | |
| Fasa Tunggal | 230V +-10% |
| Tiga Fasa | 415V +-10% |
| Frekuensi bekalan | 50 Hz |
| Kelas perlindungan | |
| HM60-06, HM60-08, HM60-10, HM90-08 & HM90-11 | IP 55 |
| Semua modal lain | IP 56 |
| Kelas penebatan (Insulation class) | Kelas F |
| Torrium2 | |
| Voltan | 220 – 240V +-10% |
| Fasa | Single |
| Hz | 50 / 60 Hz |
| Penarafan IP | 56 |
| Arus beban maksimum | 10A |
| Saiz motor maksimum @ input 240V | 1.8 kW |
| Perlindungan lonjakan (surge protection) | Varistor |
Bahan Pembinaan
| Bahan Pembinaan | |
| Bahagian | Bahan |
| Perumah | Keluli tahan karat 302 |
| Pendesak | Keluli tahan karat 304 |
| Peringkat (perumah) | Keluli tahan karat 304 |
| Aci pam | Keluli tahan karat 316L |
| Peranti pemusat peringkat | Keluli tahan karat 304 |
| Kedap mekanikal | |
| Berputar | Karbon |
| Pegun | Seramik |
| Spring | Keluli tahan karat 316SS |
| Belos | EPDM |
| Cincin-O (O-Ring) | EPDM |
| Palam | Keluli tahan karat 316L |
| Selongsong motor dan pendakap lantern | Aluminium dengan salutan serbuk poliester bakar |
| Tapak motor | Xenoy |
| Penutup kipas / tapak belakang (model sehingga 1.05 kW) | Polipropilena |
Prestasi Hidraulik HM60-06T, HM60-08T, HM60-10T, HM90-08T, HM90-11T & HM90-13T
Dalam Kotak
Pam Air Inverter Davey HM Horizontal Multistage
Manual Pengguna
Bukti Pembelian
24 Bulan Waranti Pengeluar (Meningkat 6 Bulan Lagi dengan Skim e-Waranti)
