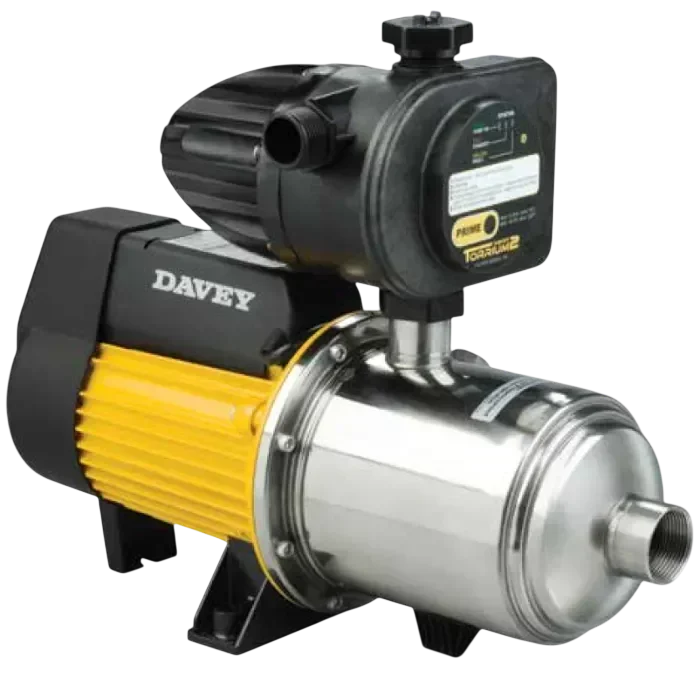

Pam Air Davey Horizontal Multistage Dengan Pengawal Torrium2 - HM90-13T
Ciri-ciri utama:
- Jenis sistem tekanan automatik standard.
- Sesuai untuk isi rumah besar (5-7 kepala pancuran dengan 8-10 paip).
- Kegunaan untuk rumah, kebun, berladang dan pertanian.
- 24 bulan waranti untuk pam, motor & pengawal.
(24 + 6 bulan tambahan dengan skim e-Waranti) - Tekanan tetap untuk setiap penggunaan.
- Pemasangan mudah dan terus terang.
Pengelasan:
Gambaran Keseluruhan Pam Air Davey Horizontal Multistage
Sesuai untuk bekalan air domestik dan peningkatan tekanan air di bangunan kediaman sehingga tiga tingkat, Pam Air Horizontal Multistage daripada Davey memberikan tekanan air yang stabil, konsisten dan boleh dipercayai untuk kegunaan harian. Dilengkapi dengan beberapa pendesak (impeller) yang disusun secara bersiri, tekanan air akan meningkat secara berperingkat pada setiap tahap bagi memastikan aliran air dapat disalurkan ke seluruh sistem paip dan tingkat yang diperlukan. pam air Horizontal Multistage ini dinamakan berdasarkan konfigurasi mendatarnya, dengan beberapa pendesak yang dipasang secara bersiri di dalam pam untuk menghasilkan tekanan air yang lebih tinggi.
Siri HM ialah singkatan yang lazim digunakan oleh pengedar sah dan pengguna Davey di seluruh dunia bagi merujuk kepada rangkaian pam empar Horizontal Multistage. Dilengkapi dengan komponen hidraulik berkualiti tinggi untuk pemindahan air bertekanan yang cekap serta perumah komposit aloi tahan kakisan, pam ini direka untuk memberikan prestasi yang boleh dipercayai dalam jangka masa panjang. Model peringkat permulaan amat sesuai untuk bekalan air domestik dan pengairan taman, manakala model pertengahan dan premium menawarkan kuasa serta kapasiti yang diperlukan untuk aplikasi pertanian dan komersial.
Kaedah Pengenalan HM90-13T
Bagi memastikan konsistensi di seluruh pasaran global, Davey Water Products menggunakan sistem kod produk yang diseragamkan. Setiap kod model pam elektrik (electropump) lazimnya mengandungi:
- Singkatan siri
- Penunjuk kadar aliran
- Penarafan kuasa motor (kW)
- Konfigurasi fasa voltan
Menggunakan kod model HM90-13T sebagai contoh, HM menunjukkan bahawa pam tersebut merupakan sebahagian daripada siri Horizontal Multistage Davey. Nombor 90 merujuk kepada kadar aliran maksimum sebanyak 90 liter seminit (L/min), manakala 13 menunjukkan kuasa keluaran motor sebanyak 1.3 kW. Akhiran T menandakan bahawa pam ini dilengkapi dengan pengawal tekanan Torrium2, yang membolehkan kawalan tekanan automatik untuk operasi yang lebih mudah, stabil dan boleh dipercayai.
Selain mengenal pasti model pam, kod produk turut memainkan peranan penting dalam operasi gudang Davey. Ia membantu kakitangan mengenal pasti dan mendapatkan pam air yang betul dengan cepat bagi tujuan pemenuhan pesanan, memperkemaskan pengurusan inventori, serta memastikan setiap produk disusun mengikut sistem pengekodan yang konsisten di seluruh rak dan lokasi penyimpanan gudang. Pendekatan yang sistematik ini meningkatkan kecekapan operasi serta memudahkan pengecaman produk rawatan air di seluruh rangkaian inventori Davey.
Lampiran
Torrium2
Sebagai komponen penting yang membantu memanjangkan jangka hayat pam air, Torrium2 boleh dipasang pada model Davey HM90-13T. Direka sebagai pengawal pintar elektronik, Torrium2 mengawal aliran air untuk mengekalkan tekanan yang konsisten di bangunan kediaman dan komersial. Pam akan diaktifkan secara automatik apabila berlaku penurunan tekanan dan akan berhenti apabila kadar aliran menurun kepada kira-kira 1 liter seminit (LPM), sekali gus memastikan operasi yang cekap.
Torrium2 membantu mengurangkan kekerapan kitaran hidup dan mati pam yang tidak diperlukan dengan mengawal kitaran permulaan dan pemberhentian pam elektrik Horizontal Multistage. Mekanisme kawalan terbina dalamnya memastikan pecutan dan nyahpecutan berlaku secara beransur-ansur, sekali gus mengurangkan kesan water hammer, iaitu hentakan hidraulik yang berlaku akibat perubahan aliran air secara mendadak dan boleh menyebabkan kerosakan pada sistem paip, kelengkapan serta komponen sistem.
Tekanan Permulaan yang Kuat: Torrium2 menggunakan penderia tekanan pintar untuk menghidupkan pam apabila tekanan sistem menurun kepada kira-kira 80% daripada tekanan maksimum. Ia merekodkan tekanan maksimum setiap kali pam berhenti, sekali gus membolehkan pelarasan automatik mengikut prestasi pam yang disambungkan.
Fungsi Permulaan Adaptif: Bagi mengurangkan kitaran hidup dan mati pam yang tidak diperlukan akibat kebocoran, Torrium2 dapat membezakan antara permintaan air sebenar dengan kebocoran kecil, termasuk titisan halus daripada paip air. Apabila kadar aliran yang sangat rendah dikesan, pengawal akan menurunkan ambang tekanan permulaan kepada 50% daripada tekanan yang direkodkan sebelum ini, sekali gus mengelakkan pengaktifan pam yang tidak perlu. Operasi normal akan disambung semula apabila kadar aliran melebihi 0.5 liter seminit (LPM), dan pada ketika itu pam Horizontal Multistage akan dihidupkan mengikut keperluan.
Perlindungan daripada Operasi Tanpa Air (Dry-Running): Direka untuk memastikan bekalan air yang berterusan, pam HM90-13T dilindungi oleh sistem pengesanan operasi tanpa air pintar Torrium2. Sekiranya kehilangan prime dikesan pada pam empar Horizontal Multistage, sistem akan menghentikan operasi pam serta-merta bagi mengelakkan kerosakan. Untuk mengurangkan masa henti, sistem akan cuba menghidupkan semula pam secara automatik selepas 5 dan 30 minit, diikuti pada sela masa 1, 2, 4, 8, 16 dan 32 jam. Sebaik sahaja bekalan air dan tekanan kembali normal, pam akan dihidupkan semula secara automatik dan meneruskan operasinya.
Suis Tekanan Mekanikal
Suis tekanan mekanikal boleh dipasang pada pam Horizontal Multistage Davey untuk mengawal operasinya berdasarkan ambang tekanan yang telah ditetapkan.
Fungsi Pengaktifan dan Pemberhentian: Suis ini akan menghidupkan atau memberhentikan pam elektrik apabila tekanan sistem menurun di bawah atau melebihi paras tekanan hidup (cut-in) dan tekanan henti (cut-out) yang telah dikonfigurasikan, sekali gus memastikan tekanan sistem kekal stabil.
Tetapan Tekanan Boleh Laras: Pengguna boleh melaraskan tetapan tekanan mengikut keperluan sistem. Konfigurasi yang betul membantu mengekalkan tekanan yang konsisten, mengurangkan beban pada pam, meningkatkan kecekapan operasi, serta mengehadkan lonjakan dan penurunan tekanan yang boleh menjejaskan komponen sistem paip.
Penjimatan Sumber dan Tenaga: Apabila dilengkapi dengan suis tekanan mekanikal, pam HM90-13T Horizontal Multistage hanya akan beroperasi apabila tekanan sistem menurun di bawah paras yang telah ditetapkan, sekali gus membantu mengurangkan penggunaan air dan tenaga. Operasi berasaskan permintaan ini meminimumkan pengoperasian yang tidak diperlukan, mengurangkan kehausan komponen, serta berpotensi memanjangkan jangka hayat pam.
Pengenalpastian Model: Pam yang dilengkapi dengan suis tekanan mekanikal dikenal pasti melalui akhiran “P” pada kod model, contohnya HM270-19P.
Tangki Tekanan
Tangki Tekanan Pilihan: Tangki tekanan pilihan boleh dipasang pada pam air Horizontal Multistage Davey untuk meningkatkan kecekapan sistem penggalak tekanan. Dengan menyimpan air di bawah tekanan, tangki ini mengurangkan kekerapan kitaran hidup dan mati pam, sekali gus membantu menghasilkan prestasi sistem yang lebih lancar dan konsisten.
Fungsi Diafragma: Di dalam tangki tekanan, terdapat diafragma fleksibel yang memisahkan udara daripada air bagi memastikan tekanan sistem kekal stabil dan operasi yang boleh dipercayai. Pemisahan ini juga membantu mengurangkan risiko kavitasi (cavitation), sekali gus melindungi pam serta komponen sistem daripada kerosakan yang berpotensi berlaku akibat percampuran udara dan air.
Tangki Tekanan Pilihan: Tangki tekanan pilihan boleh dipasang pada pam air Horizontal Multistage Davey untuk meningkatkan kecekapan sistem penggalak tekanan. Dengan menyimpan air di bawah tekanan, tangki ini mengurangkan kekerapan kitaran hidup dan mati pam, sekali gus membantu menghasilkan prestasi sistem yang lebih lancar dan konsisten.
Fungsi Diafragma: Di dalam tangki tekanan, terdapat diafragma fleksibel yang memisahkan udara daripada air bagi memastikan tekanan sistem kekal stabil dan operasi yang boleh dipercayai. Pemisahan ini juga membantu mengurangkan risiko kavitasi (cavitation), sekali gus melindungi pam serta komponen sistem daripada kerosakan yang berpotensi berlaku akibat percampuran udara dan air.
Sijil
Sebagai sebahagian daripada strategi kemasukan pasaran ke Malaysia dan rantau Asia Tenggara yang lebih luas, Davey mengesahkan bahawa pam empar Horizontal Multistage mematuhi piawaian dan peraturan global yang berkaitan, sekali gus memastikan keselamatan yang boleh dipercayai, kestabilan prestasi serta kualiti pembuatan yang tinggi untuk aplikasi air kediaman, komersial dan terkawal.
SGS Testing: Melalui pensijilan dan ujian oleh Société Générale de Surveillance (SGS), siri pam air HM disahkan mematuhi piawaian keselamatan elektrik penting untuk kegunaan rumah. Ini merangkumi penilaian menyeluruh terhadap risiko seperti renjatan elektrik, kerosakan elektrik dan bahaya kebakaran, serta pengesahan bahawa perumah dan komponen dalaman terlindung dengan baik serta disusun secara selamat.
Piawaian Eropah: Dengan memenuhi Piawaian Eropah, pam Horizontal Multistage ini selaras dengan kriteria teknikal dan keselamatan yang diseragamkan di seluruh Eropah. Ini merangkumi keperluan jaminan keselamatan, prestasi yang boleh dipercayai, pematuhan alam sekitar, serta keserasian merentas pelbagai pasaran.
Suruhanjaya Elektroteknik Antarabangsa (IEC): Piawaian IEC yang dibangunkan oleh International Electrotechnical Commission menetapkan penanda aras global bagi sistem elektrik dan elektronik. Pematuhan Davey terhadap piawaian ini mengesahkan bahawa pamnya memenuhi tahap keselamatan dan prestasi yang diiktiraf di peringkat antarabangsa, sekali gus memudahkan akses pasaran global dan keserasian perdagangan.
Piawaian Australia: Davey, sebagai pengeluar yang berasaskan di Australia, mematuhi Piawaian Australia yang menetapkan keperluan keselamatan dan prestasi bagi peralatan elektrik dan pam. Piawaian ini dikawal selia secara bebas bagi memastikan kebolehpercayaan produk serta keselamatan pengguna.
- AS/NZS 4020:2005: Dengan memenuhi keperluan AS/NZS 4020:2005, semua bahan yang bersentuhan dengan air minuman disahkan selamat untuk kegunaan air boleh diminum (potable water). Pam Horizontal Multistage ini diuji bagi memastikan ia mengekalkan kebersihan air dengan mengelakkan pelepasan bahan berbahaya ke dalam air.
Piawaian New Zealand: Pematuhan terhadap Piawaian New Zealand turut mengesahkan keselamatan produk serta kesesuaiannya untuk sistem air boleh diminum (potable water), sekali gus menyokong penerimaan di seluruh pasaran Oceania.
ISO 9001: Pensijilan ISO 9001 memastikan Davey mengekalkan proses pembuatan pam yang konsisten, piawaian pengeluaran yang terkawal, serta kualiti produk yang seragam merentas semua kelompok pengeluaran. Ini khususnya terpakai kepada pam elektrik Horizontal Multistage apabila ia dihasilkan melalui amalan pembuatan ramping (lean manufacturing) dengan penggunaan automasi.
ISO 14001: Menunjukkan komitmen kukuh Davey terhadap penjagaan alam sekitar melalui amalan pembuatan yang lestari, termasuk penambahbaikan kecekapan tenaga, pengurangan sisa, program kitar semula, serta penggunaan sumber secara bertanggungjawab sepanjang proses pengeluaran dan pengedaran.
Bersama-sama pensijilan lain, ini memastikan pam empar HM90-13T Horizontal Multistage memenuhi piawaian yang diiktiraf di peringkat global dari segi keselamatan, kualiti dan penjagaan alam sekitar—sekali gus meningkatkan kepercayaan serta penerimaan di pasaran antarabangsa.
Pam Motor Kelajuan Tetap (Fixed Speed Motor Pump)
Tekanan air yang stabil dan boleh dipercayai disalurkan oleh pam HM90-13T Horizontal Multistage daripada Davey untuk kegunaan harian. Aliran yang lancar dan konsisten dijamin melalui reka bentuk emparannya, walaupun keadaan permintaan berubah-ubah, menjadikannya sesuai untuk kegunaan di rumah dan ruang komersial.
Pemasangan dibuat dengan mudah dan tanpa kerumitan. Pam biasanya dipasang di bawah tangki air, di mana ia disambungkan kepada sistem paip dan kemudian dihidupkan. Selepas itu, ia beroperasi sebagai sebahagian daripada sistem air dengan konfigurasi yang minimum, sekali gus memberikan penyelesaian yang mudah dan cekap.
200 Permulaan Sejam: Lebih daripada 200 kitaran permulaan sejam boleh dikendalikan oleh sesetengah model pam HM90-13T Horizontal Multistage Davey, menunjukkan ketahanan kitaran yang tinggi dalam keadaan permintaan yang berubah-ubah. Keupayaan ini membantu mengurangkan tekanan mekanikal dalam sistem yang kerap hidup dan mati. Walau bagaimanapun, spesifikasi ini hanya terpakai kepada model pam Horizontal Multistage yang terpilih.
Kebolehpercayaan: Penggunaan jangka panjang rangkaian pam Horizontal Multistage disokong oleh prinsip reka bentuk kejuruteraan mekanikal yang telah terbukti. Kebolehpercayaan diperkukuh melalui aktiviti penyelidikan dan pembangunan yang meluas, rangkaian perkhidmatan yang mantap, serta ketersediaan alat ganti, yang bersama-sama menyokong penyelenggaraan berterusan dan kesinambungan operasi.
Penjimatan Kos: Operasi yang cekap dapat dicapai melalui reka bentuk sistem yang memerlukan pelarasan minimum selepas pemasangan. Pengeluaran dan pengedaran berskala besar disokong melalui proses pengeluaran yang diperkemas serta rangkaian bekalan yang mantap, membolehkan pam air Horizontal Multistage Davey dihasilkan dan diedarkan pada skala besar. Aplikasi yang kos efektif dapat dilaksanakan merentasi sistem bekalan air kediaman, pertanian dan komersial.
Infografik Rumah HM90-13T
Satu panduan visual telah dibangunkan oleh jurutera Davey Malaysia untuk mengenal pasti keperluan pam air bagi hartanah kediaman bertanah. Siri HM90-11 pam Horizontal Multistage, yang berasaskan platform DynaDrive DD90, menyokong rumah setinggi 2–3 tingkat dan sesuai untuk kira-kira 5–7 kepala pancuran atau 8–10 saluran keluar air.
Saiz Salur Masuk
Saluran masuk sedutan membenarkan air memasuki pam untuk proses tekanan, dengan operasi yang berbeza mengikut jenis pam empar. Dalam pam sump, air sisa atau kumbahan boleh diproses menggunakan pengisar atau penapis untuk menyingkirkan serpihan bagi tujuan kawalan banjir dan pengurusan air sisa.
Sebaliknya, pam HM90-13T Horizontal Multistage Davey direka khas untuk air bersih sahaja dan digunakan dalam sistem tekanan rumah yang mempunyai bekalan air bebas daripada pepejal.
Aliran Satu Arah: Aliran sehala dihasilkan oleh pam HM90-11T Horizontal Multistage, di mana motor elektrik menghasilkan perbezaan tekanan yang menarik air masuk ke dalam sistem. Air kemudian disalurkan ke bahagian pendesak (impeller), di mana ia dipertingkatkan tekanannya secara berperingkat melalui beberapa tahap.
Saiz Saluran Masuk: Pam elektrik Horizontal Multistage dihasilkan dengan pelbagai saiz saluran masuk bagi memastikan keserasian dengan sistem paip kediaman dan komersial, sekali gus menyokong aliran yang seimbang serta mengelakkan masalah limpahan atau sekatan aliran. Sekiranya saiz paip dan saluran masuk berbeza, penyambung atau penyesuai yang sesuai boleh digunakan untuk memastikan sambungan yang kukuh dan selamat.
Net Positive Suction Head (NPSHr): Prestasi stabil pam air Horizontal Multistage Davey dipastikan apabila keadaan sedutan yang betul dikekalkan dan poket udara dihapuskan daripada sistem. Net Positive Suction Head (NPSH) mengawal keperluan ini, memastikan air dibekalkan pada tekanan yang mencukupi untuk operasi yang lancar serta perlindungan daripada kavitasi.
Kecekapan Aliran: Rintangan aliran dikurangkan dalam pam empar yang mempunyai diameter saluran masuk yang lebih besar, sekali gus membolehkan kemasukan bendalir yang lebih cekap ke dalam sistem. Ini meningkatkan prestasi sedutan dan menyokong operasi hidraulik yang lebih lancar. Pengurangan rintangan ini juga membantu mempercepatkan penstabilan keadaan aliran semasa permulaan pam, sekali gus meningkatkan kecekapan sistem.
| Model Fasa Tunggal 240V | ||
|---|---|---|
| Kod Produk | Saluran Masuk (BSP) | Saluran Keluar (BSP) |
| HM90-13 | 1.25 inci (31.75mm) | 1 inci (25.4mm) |
Volut Keluli Tahan Karat
Sebuah volut logam komposit yang tahan lasak dan berkemasan licin digunakan dalam pam air HM90-13T Horizontal Multistage. Walaupun dilindungi oleh perumah luar berbentuk silinder, volut ini dibentuk secara dalaman dengan geometri spiral bagi menampung pemasangan pendesak (impeller) dan peresap (diffuser) berbilang peringkat.
Reka bentuk yang terbukti ini menyumbang kepada beberapa manfaat prestasi penting:
Peningkatan Aliran: Direka dengan volut spiral berketepatan tinggi, sistem ini membimbing dan mempercepatkan aliran air secara lancar melalui setiap peringkat untuk mencapai kecekapan aliran maksimum. Hasilnya ialah pengurangan gangguan aliran (turbulence) dan prestasi pelepasan air yang konsisten serta boleh dipercayai.
Perumah Pelindung: Perumah volut yang tahan lasak bukan sahaja meningkatkan prestasi, tetapi juga melindungi pam daripada serpihan dan pencemaran luaran, sekali gus memastikan kebolehpercayaan jangka panjang serta pengeluaran air yang bersih.
Pertukaran Keadaan Tenaga: Dalam pam berbilang peringkat mendatar (horizontal multistage pump), motor elektrik memulakan proses sedutan dengan menarik air masuk ke dalam sistem. Bendalir kemudian bergerak melalui beberapa pendesak (impeller) berturutan, di mana tenaga kinetik ditambah secara berperingkat. Daya emparan menolak air ke arah luar menuju perumah, mengarahkannya melalui volut sebelum dilepaskan.
Sepanjang proses ini, tenaga kinetik ditukar kepada tenaga tekanan. Apabila ruang volut terisi, halaju bendalir berkurang manakala tekanan meningkat, selaras dengan prinsip Bernoulli.
Keadaan Pengepaman Sendiri dan Risiko Kavitasi: Apabila perumah volut dipenuhi sepenuhnya dengan air, udara terperangkap akan disingkirkan daripada sistem, sekali gus mewujudkan keadaan operasi yang stabil dan mengekalkan keupayaan pengepaman awal (priming) yang berkesan dalam operasi pam berbilang peringkat mendatar.
Kemasukan udara ke dalam bahagian pendesak boleh mengganggu kesinambungan hidraulik dan menyebabkan kavitasi, yang berpotensi mengakibatkan degradasi atau kegagalan komponen dalaman semasa operasi.
Pendesak Dan Penyebar
Sebuah volut logam komposit yang tahan lasak dan berkemasan licin digunakan dalam pam air HM90-13T Horizontal Multistage. Walaupun dilindungi oleh perumah luar berbentuk silinder, volut ini dibentuk secara dalaman dengan geometri spiral bagi menampung pemasangan pendesak (impeller) dan peresap (diffuser) berbilang peringkat.
Reka bentuk yang terbukti ini menyumbang kepada beberapa manfaat prestasi penting:
Peningkatan Aliran: Direka dengan volut spiral berketepatan tinggi, sistem ini membimbing serta mempercepatkan aliran air dengan lancar melalui setiap peringkat untuk mencapai kecekapan aliran maksimum. Hasilnya ialah pengurangan pergolakan (turbulence) dan prestasi pelepasan yang konsisten serta boleh dipercayai.
Perumah Pelindung: Perumah volut yang tahan lasak bukan sahaja meningkatkan prestasi, tetapi juga melindungi pam daripada serpihan dan pencemaran luaran, sekali gus memastikan kebolehpercayaan jangka panjang serta pengeluaran air yang bersih.
Penukaran Tenaga: Motor menarik air masuk ke dalam pam, di mana ia melalui beberapa pendesak (impeller) dan memperoleh tenaga sebelum disalurkan ke dalam volut dan dilepaskan.
Tenaga kinetik kemudiannya ditukar kepada tenaga tekanan, dengan halaju menurun dan tekanan meningkat apabila ruang volut terisi.
Apabila volut dipenuhi sepenuhnya dengan air, udara terperangkap disingkirkan dan pam beroperasi dalam keadaan stabil serta pengepaman sendiri (self-primed). Jika udara memasuki bahagian pendesak, ia boleh mengganggu aliran dan menyebabkan kavitasi, yang berpotensi merosakkan komponen dalaman.
Keadaan Pengepaman Sendiri dan Risiko Kavitasi: Perumah volut yang dipenuhi sepenuhnya dengan air mengeluarkan udara terperangkap daripada sistem, sekali gus mewujudkan keadaan operasi yang stabil dan mengekalkan keupayaan pengepaman awal yang berkesan dalam sistem pam berbilang peringkat mendatar.
Kemasukan udara ke dalam bahagian pendesak boleh mengganggu kesinambungan aliran dan menyebabkan kavitasi, yang berpotensi mengakibatkan kerosakan atau degradasi komponen dalaman semasa operasi.
Reka Bentuk Pendesak Tertutup (Closed Impeller Design)
Reka Bentuk Pendesak Tertutup (Closed Impeller Design): Pendesak tertutup dipasang pada aci untuk membantu menggerakkan air dengan lebih cekap di dalam pam. Ini juga mengurangkan daya tujahan sepanjang aci, sekali gus membolehkan pam beroperasi dengan lebih lancar.
Prestasi Hidraulik yang Dipertingkatkan: Pendesak tertutup jenis double-shroud mengarahkan aliran air dengan lancar melalui bilah (vanes), memastikan pelepasan yang stabil serta kecekapan hidraulik yang lebih tinggi.
Pengurangan Kavitasi: Geometri pendesak direka bentuk untuk mengurangkan potensi kavitasi dengan menstabilkan keadaan aliran dalaman serta meminimumkan pembentukan dan keruntuhan gelembung wap. Ini meningkatkan perlindungan pam Horizontal Multistage Davey daripada kerosakan akibat tekanan.
Jangka Hayat Perkhidmatan yang Dipanjangkan: Pengurangan beban tujahan (thrust load) dan tekanan mekanikal pada komponen berputar, termasuk galas (bearing) dan pemasangan aci, menghasilkan kadar kehausan yang lebih rendah. Ini meningkatkan kebolehpercayaan operasi, mengurangkan keperluan penyelenggaraan, serta memanjangkan jangka hayat pam empar berbilang peringkat mendatar.
Pembinaan Keluli Tahan Karat: Keluli tahan karat digunakan pada komponen kritikal seperti pendesak (impeller) dan peresap (diffuser) dalam pam air berbilang peringkat mendatar bagi menentang kakisan dan degradasi bahan akibat sentuhan berterusan dengan bendalir. Ini menyokong ketahanan jangka panjang serta prestasi operasi yang stabil.
Kemasan Permukaan Licin: Pendesak melalui proses penggilapan berketepatan tinggi sebelum pemasangan bagi mengurangkan kekasaran permukaan. Kemasan yang lebih licin ini mengurangkan geseran hidraulik dan pergolakan aliran, sekali gus meningkatkan kecekapan pemindahan bendalir serta mengurangkan kehilangan tenaga dan penggunaan kuasa (kW).
Kestabilan Terma dan Mekanikal: Penggunaan keluli tahan karat berkualiti tinggi memberikan kestabilan terma dan mekanikal yang sangat baik merentasi julat suhu operasi yang luas. Pengembangan haba yang minimum mengekalkan integriti dimensi pendesak, sekali gus menyokong prestasi yang konsisten dalam aplikasi air bersih panas dan sejuk pada suhu tinggi dan rendah.
Plat Belakang Dan Kedap Mekanikal (Backplate And Mechanical Seal)
Plat Belakang dan Kedap Mekanikal (Backplate and Mechanical Seal): Plat belakang dan kedap mekanikal berfungsi menghalang air daripada memasuki bahagian motor. Bersama-sama dengan gasket atau pencuci (washer), ia menutup ruang antara bahagian pam dan motor, sekali gus membantu mencegah kerosakan elektrik serta memastikan pam beroperasi dengan selamat.
Arah Aliran dan Pelepasan: Apabila pam beroperasi, daya emparan menggerakkan air melalui peringkat dalaman dan keluar melalui saluran pelepasan, sekali gus menyediakan bekalan air yang lancar dan stabil.
Sokongan Aci Dan Penjajaran: Penjajaran aci berputar yang betul dikekalkan oleh plat belakang dan kedap mekanikal sepanjang operasi pam. Sokongan struktur dan kestabilan putaran disediakan bagi meminimumkan getaran, mengurangkan risiko ketidakselarasan, serta mengekalkan keseimbangan mekanikal, sekali gus memastikan operasi pam berbilang peringkat mendatar yang lancar dan boleh dipercayai.
Fungsi Cincin Pengunci (Circlip) Dan Variasi Reka Bentuk: Dalam sesetengah konfigurasi pam berbilang peringkat mendatar, satu cincin pengunci (circlip)—yang dikenali sebagai clip spring dalam dokumentasi rasmi Davey Water Products—dipasang di antara plat belakang dan kedap mekanikal. Ini memastikan pemasangan sistem kedap dipegang dengan kukuh sambil menampung tegasan putaran, sekali gus membolehkan kedap mekanikal kekal berada dalam keadaan tertutup dengan betul sepanjang operasi.
O-Ring Dan Pengatur Jarak (Spacer)
Pengedapan O-Ring: Pengedapan dalaman antara komponen yang bersambung dilakukan menggunakan O-ring bagi memastikan sambungan yang kukuh serta meminimumkan risiko kebocoran bendalir dalam pam elektrik berbilang peringkat mendatar (horizontal multistage electropump). Getah EPDM (ethylene propylene diene monomer) biasanya digunakan kerana rintangannya yang tinggi terhadap haba dan pendedahan air berterusan. Berbanding neoprena, EPDM memberikan prestasi yang lebih baik dalam keadaan suhu tinggi, menjadikannya sangat sesuai untuk digunakan dalam sistem pam air berbilang peringkat mendatar Davey. Elemen pengedapan ini lazimnya dipasang di dalam perumah volut.
Fungsi Spacer: Penjajaran dan pemisahan yang betul bagi komponen berputar dikekalkan oleh spacer yang dipasang sepanjang pemasangan pam. Sentuhan langsung antara komponen bersebelahan dapat dielakkan, sekali gus mengurangkan geseran, kehausan mekanikal, dan kemungkinan kegagalan komponen sebelum waktunya.
Selain itu, penempatan galas yang betul serta penjajaran komponen dalaman dikekalkan melalui penggunaan spacer. Beban mekanikal diagihkan dengan lebih sekata, sekali gus mengurangkan kemungkinan mampatan berlebihan, ketidakselarasan, dan kehausan komponen sebelum waktunya semasa operasi.
Pengurangan Getaran: Penjarakan dan penjajaran komponen yang betul dikekalkan oleh spacer sepanjang pemasangan pam. Hasilnya, beban mekanikal diagihkan dengan lebih seragam, penghantaran getaran dapat dikurangkan, dan tekanan yang tidak perlu ke atas galas serta komponen berputar lain dapat diminimumkan semasa operasi.
Bahan Pembinaan: Komponen dalaman pam air berbilang peringkat mendatar (Horizontal Multistage) dibina menggunakan keluli tahan karat SUS304 bagi memastikan ketahanan, rintangan kakisan, dan kestabilan mekanikal. Bahagian kritikal termasuk pendesak (impeller), kedap mekanikal (mechanical seal), spacer, circlip, serta pemasangan perumah volut dihasilkan untuk menahan pendedahan berterusan dalam keadaan penggunaan air bersih.
Sebaliknya, aci pam diperbuat daripada keluli tahan karat SUS316 yang memberikan rintangan kakisan yang sangat baik serta kekuatan mekanikal yang tinggi. Ini memastikan penghantaran kuasa yang boleh dipercayai dari motor ke peringkat hidraulik, walaupun dalam operasi berterusan dan keadaan beban yang mencabar.
Had Operasi Pam Horizontal Multistage HM90-13T
| Had Operasi | |
| Kadar aliran berterusan maksimum | 200 L/min (53 gelen AS) |
| Tekanan operasi maksimum | 700 kPa* (102 psi) |
| Arus maksimum | 10 amp |
| Julat tekanan hidup (cut-in) | 80% daripada tekanan tutup pam (shut-off head) |
| Suhu air maksimum | 65°C (149°F) |
*Tekanan operasi maksimum sehingga 820 kPa boleh dicapai bergantung pada penarafan tekanan tangki pilihan.
* “L” ialah simbol piawai untuk liter.
* kPa (kilopascal) merupakan unit terbitan bagi tekanan dalam sistem SI.
* psi (pound per inci persegi) ialah unit tekanan bukan SI yang digunakan secara meluas.
* Ampere boleh disingkatkan sebagai “Amp” atau dilambangkan dengan simbol “A”.
* Suhu diukur dalam darjah Celsius (°C), manakala Fahrenheit (°F) digunakan dalam sistem unit kebiasaan Amerika Syarikat.
Prestasi Hydraulik Pam Horizontal Multistage HM90-13T Dengan Torrium2
| Model Fasa Tunggal | HM90 |
Motor: P1 kW | HM90-13T – P1 kW: 1.7 HM90-13T – P2 kW: 1.4 |
Arus (Ampere): Operasi | HM90-13T – Operasi: 7.2 HM90-13T – Permulaan: 40 |
Port (BSP): Sedutan | Semua – Sedutan: 1.25 F Semua – Pelepasan: 1 M |
| Tekanan operasi nominal (kPa) | 480 |
| Tekanan maksimum pam (kPa) | HM90-13T: 680 |
| Pra-cas udara tangki (kPa) | HM90-13T: 475 |
| Kadar aliran nominal (L/min) | Semua: 90 L/min (24 gelen AS) |
Kehilangan Hidraulik Pam HM dengan Torrium2
Data Elektrik
| Pam | |
| Kelajuan | 2900 rpm |
Voltan bekalan
| 230±10% 415±10% |
| Frekuensi bekalan | 50 Hz |
Kelas perlindungan perumah
| IP55 IP56 |
| Kelas penebatan | Kelas F |
| Torrium2 | |
| Voltan | 220V–240V ± 10% |
| Fasa | Tunggal |
| Hz | 50 / 60 |
| Penarafan IP | IP56 |
| Arus beban maksimum | 10A |
| Saiz motor maksimum @ input 240V | 1.8 kW |
| Perlindungan lonjakan | Varistor |
*RPM bermaksud putaran per minit.
*Hz ialah unit hertz yang digunakan untuk menunjukkan frekuensi.
*“A” digunakan untuk mewakili ampere bagi pengukuran arus.
*kW merujuk kepada kilowatt.
Bahan Pembinaan
| Bahan Pembinaan | |
| Bahagian | Bahan |
| Perumah (Casing) | Keluli tahan karat 304 |
| Pendesak (Impellers) | Keluli tahan karat 304 |
| Peringkat (Perumah) | Keluli tahan karat 304 |
| Aci Pam | Keluli tahan karat 316L |
| Peranti pemusat peringkat | Keluli tahan karat 304 |
Kedap mekanikal:
| Karbon / Seramik / Keluli tahan karat 316 / EPDM |
| O-ring | EPDM |
| Palam (Plug) | Keluli tahan karat 316L |
| Selongsong motor & pendakap lantern | Aluminium dengan kemasan salutan serbuk poliester dibakar |
| Kaki motor | Xenoy |
| Penutup kipas / kaki belakang (model sehingga 1.05 kW) | Polipropilena |
Lengkung Q-H Until Horizontal Multistage HM60 & HM90
Included In The Box
Pam Air Inverter Davey HM Horizontal Multistage – HM90-13T
Manual Pengguna
Bukti Pembelian
24 Bulan Waranti Pengeluar (Meningkat 6 Bulan Lagi dengan Skim e-Waranti)
Borang Perhubungan
